Hi ,

würde mir gerne Bündelkörbe schweissen.

Habe vor den Bündelkorb aus Flachstahl anzufertigen da mir das biegen von Rohre zu aufwendig ist.

Ich möchte gerne 3 verschiedene Körbe bauen da ich verschieden große Bündel einlagere.

Die Bündel sollen folgende Durchmesser haben.

1m³ --> 1,128 m --> halber Umfang --> 1,772 m
0,5m³ --> 0,798 m --> halber Umfang --> 1,253 m
0,25m³ --> 0,564 m --> halber Umfang --> 0,886 m


Ich stelle mir das so vor das ich das Flacheisen an den Enden soweit zusammenbiege das ich den notwendigen Durchmesser erhalte. Aufgrund der vorher gewählten Länge müsste ich einen Halbkreis bekommen der dem halben Durchmesser des Bündels beträgt. Die beiden Enden würde ich auf einem Gestell befestigen und das Flacheisen das den halben Umfang bildet bzw den Korb würde ich am Gestell wiederrum abstützen.

Die Entnahme erfolgt per Bagger sodass der Korb nicht kippbar sein soll

Da ich leider kein Flachmaterial zuhause liegen habe kann ich nicht testen bis zu welcher Materialstärke ich die einzelnen Flacheisen wählen kann um die Rundung einerseits hinzubekommen aber anderseits soviel Stabilität wie möglich erreiche .

Vielleicht weiß einer die Materialstärke die ich maximal nehmen kann. Die Breite der Flacheisen habe ich mir mit 40 mm vorgestellt.

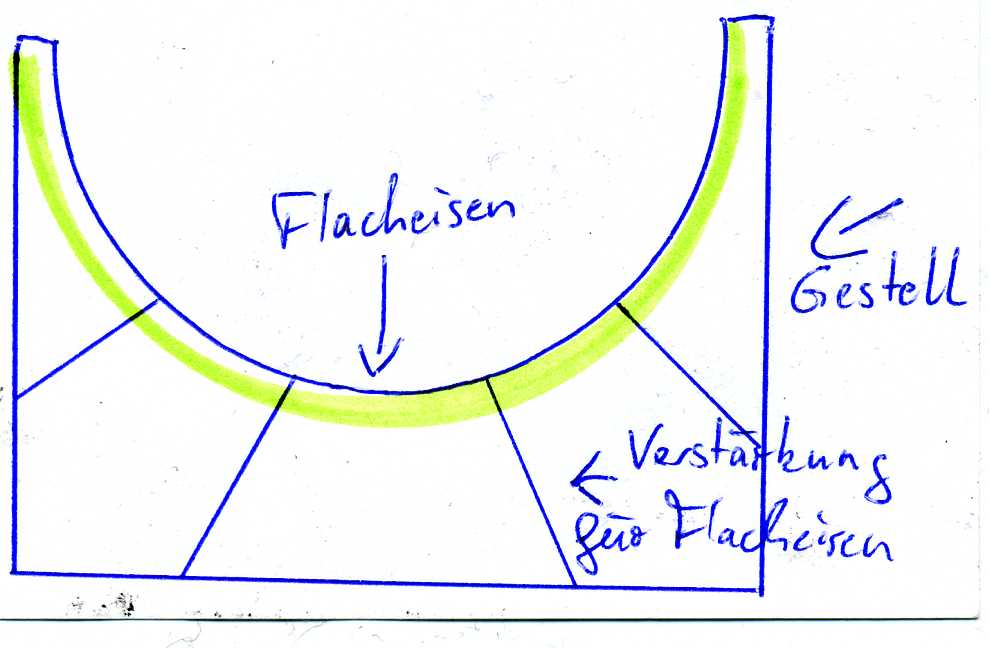

Habe als Anhang eine kurze Skizze beigefügt. Der grüne Textmarker soll das Flacheisen darstellen

Gruß Dirk

Für meinen habe ich 60x4mm genommen, ist aber kippbar. Das Bandeisen habe ich auf einer Rollmaschine gebogen, würde aber auch so gehen.
Die Eisen habe ich dann auf einen Kastenrohr Rahmen geschweißt was den Korb auch halt bietet.
Bild habe ich jetz keins, mache ich morgen.

Hallo,

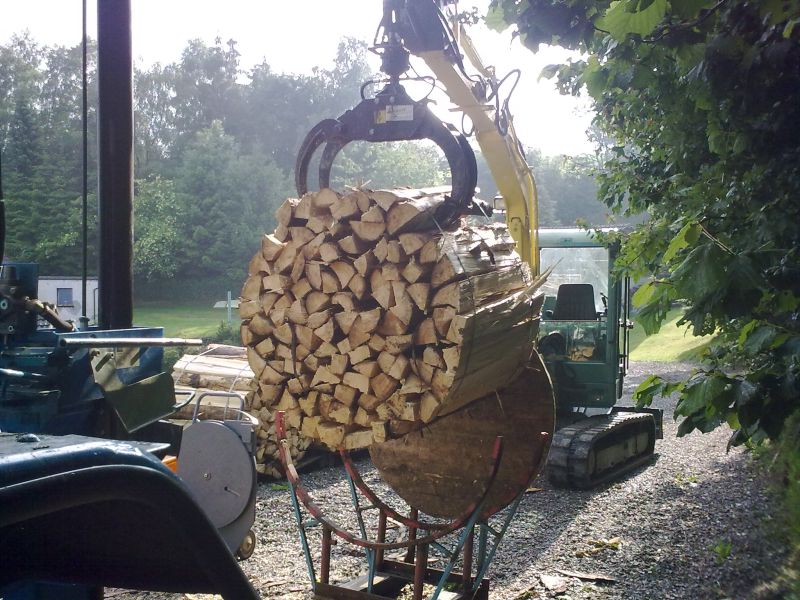

wir haben auch ein ganz einfaches Bündelgestell gebaut. Die Rundung ist mit Kratzbodenschienen gemacht. Eingeschitten und wieder zugeschweißt. Gestell ist für 1rm.

309LSA hat geschrieben:Hallo,

wir haben auch ein ganz einfaches Bündelgestell gebaut. Die Rundung ist mit Kratzbodenschienen gemacht. Eingeschitten und wieder zugeschweißt. Gestell ist für 1rm.

Hi,

so stell ich mir den Korb vor. Würde jedoch drei Rundungen einbauen da ich ebenfalls 50 cm Stücke bündeln möchte ( für den Holzvergaser ) .

Wie ich sehe entnimmst du die Bündel ebenfalls mit dem Bagger.

Habe mir 130 er Erntegarn besorgt , hoffe das dieses hält.

Hmm , mal schauen ob ich 4 mm starkes Flachmaterial auf den kurzen Durchmesser gebogen bekomme .

Gruß Dirk

Dirk G hat geschrieben:Hmm , mal schauen ob ich 4 mm starkes Flachmaterial auf den kurzen Durchmesser gebogen bekomme .

Gruß Dirk

sicher, aber nur auf einer 3 Rollenbiegemaschine,
sonst biegt es sich nur an einer Stelle, dann hast ein V

abu_Moritz hat geschrieben:

Dirk G hat geschrieben:Hmm , mal schauen ob ich 4 mm starkes Flachmaterial auf den kurzen Durchmesser gebogen bekomme .

Gruß Dirk

sicher, aber nur auf einer 3 Rollenbiegemaschine,
sonst biegt es sich nur an einer Stelle, dann hast ein V

Hi

genau dort sehe ich auch das Problem

Hmm , werde es wohl mit 3 mm mal probieren und dann mal schauen was rauskommt

Dirk G hat geschrieben:Hmm , werde es wohl mit 3 mm mal probieren und dann mal schauen was rauskommt

ebenfalls ein V

ihr habt doch sicher einen Schlosser im Ort, da gehst Samstags mal hin und fragst ob er entsprechendes Material hat und was das kostet,
dann einigst dich mit ihm und er solls gleich durch die Walzen schicken - fertig ...
aber man kannst natürlich auch komliziert machen wenns einfacher geht

Hallo,

abu_Moritz hat geschrieben:

Dirk G hat geschrieben:Hmm , mal schauen ob ich 4 mm starkes Flachmaterial auf den kurzen Durchmesser gebogen bekomme .

Gruß Dirk

sicher, aber nur auf einer 3 Rollenbiegemaschine,
sonst biegt es sich nur an einer Stelle, dann hast ein V

Da scheint der Fachmann zu sprechen. Man könnte ja auch mehrere kleine Kantungen ca. alle 10cm vornehmen. Ich glaube das fällt nach dem Bündeln nicht mehr auf. Bei Flacheisen würde ich eher noch dickeres Material nehmen.

309LSA hat geschrieben:...Man könnte ja auch mehrere kleine Kantungen ca. alle 10cm vornehmen. Ich glaube das fällt nach dem Bündeln nicht mehr auf..

das würde gehen, sieht aber besch* aus,
und jeder weiß das man zu faul war beim Schlosser vorbei zu fahren

Hallo,

wenn ich etwas baue geht es in erster Linie um Effizienz und nicht um's Aussehen. Was für's Auge gibst auch wo anders.

Hallo,

also ich würde auch auf stärkeres Flacheisen gehen und mit dem Winkelbieger alle 2cm eine Kantung machen. Wenn das ordentlich gemacht wird schaut das auch sehr gut aus.
Wenn du einfach so ein Flacheisen biegen willst knickt es ein wie oben schon gesagt wurde. Als Hilfe kannst dir eine Schablone mit dem Durchmesser aus Holz machen und dann das Flacheiser darum "ziehen".


Gruß Same A.

Auf dem Radius knickt nichts 4mm kannste ohne bedenken per Hand biegen.
Wenn nicht Schweiß die Halter schon dran und leg das Eisen ein. Dann Verschweiste die Sache und gut ist.
Zu halten hats doch nich wirklich was, du legst doch die Scheite nur ein und spannst die mit nem Gurt oder wie auch immer.
Der Korb dient doch nur der runden Form, mehr doch nicht

abu_Moritz hat geschrieben:

Dirk G hat geschrieben:Hmm , mal schauen ob ich 4 mm starkes Flachmaterial auf den kurzen Durchmesser gebogen bekomme .

Gruß Dirk

sicher, aber nur auf einer 3 Rollenbiegemaschine,
sonst biegt es sich nur an einer Stelle, dann hast ein V

@Abu

wo bleibt deine Kreativität? Da hab ich schon was ganz anderes gebogen, ohne Rundmaschine. Du brauchst dazu nur ein Stück U-Schiene und einen Schlosserhammer und einen Helfer zum halten.
Leg die U-Schiene auf dem Rücken, das zu biegende Eisen drauf. Jetzt schön gleichmäßig mit dem Hammer schlagen, vom Helfer wird das Eisen Stück für Stück weitergerückt. Glaubt man kaum, wie schnell das geht, vor allem, es wird kein V.

Ich habe eher daran gedacht ein Flacheisen zu nehmen das aufgrund der Materialstärke alleine durch Muskelkraft an den beiden Enden soweit zu biegen ist das es einen runden Bogen ergibt.

Die Stabilität wird sich eh aus der Tragekonstruktion ergeben.

Werde es wie Kugelblitz empfiehlt machen. Zuerst die Grundkonstruktion schweißen und dann das Flacheisen mit 3 oder 4 mm an einer Seite befestigen und dann solange belasten bis sich das Flacheisen auf die Grundkonstruktion absetzt. Dann das andere Ende verschweißen und gut ist.

Werde es mit 4 mm probieren , nach alledem was ich von Kugelblitz hier gesehen habe denke ich weiß er wovon er spricht

das andere Ende aber zuletzt verschweißen, fängste meinetwegen rechts an und Brutzelst dich nach links durch.
Nicht rechts und dann links, durchs Schweißen spannt sich das Eisen und würde unten nicht anliegen. Würde praktisch dann Federn.
