Hallo

Bin gerade dabei mit einem Kollegen einen Kipper/Rückewagen Kombination im 5Tonnen Bereich zu planen.
Gleich vorweg es wird ein Einachshänger, mit Leiterrahmen. (Wie bei den RW5 vom Binderberger)
Allerdings sollte auf der Deichsel in weiterer Folge ein Kran, mit ca. 600-800kg Eigengewicht aufgebaut werden.

Dachten beim Rahmen an ein Formrohr 140/80/6mm S355J2H, "hält" das?
Stützlast sollte max. 2000kg betragen.
Länge vom Zugpunkt bis zum Mittelpunkt der Achse ca. 4300mm, und die Gesamtlänge wird 5600mm.


mfg

Rein aus dem Bauch heraus würde ich sagen, das "hält".

Kommt aber auch immer drauf an wie es belastet wird...

Aber ich denke ihr wisst, was ihr tut. Wer schon mal ein Material so benennen kann,

Ich würde schon deshalb das Vierkantrohr nehmen, weil sich darauf schöner schweißen lässt und weil sich da kein Dreck sammelt. Halten wird beides.

Hallo

Hauptsächlich wird der Kipper genutzt werden, deshalb die Kombination.
Dachten da an eine Art Wechselbrücke, die man einfach in die Rungenhalter steckt, anstatt den Rungen.
Die stärkere Rahmendimensionierung soll ein nachträgliches versteifen der Deichsel, wenn der Kran draufkommt, "vermeiden".

mfg

PS: Die Stahlbezeichnung ist nur "abgelesen", da die Rohre blöderweise so herumliegen.

Sowas also ?

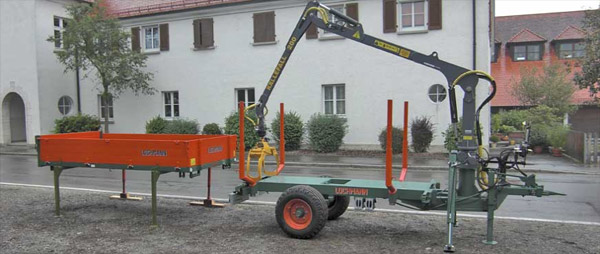

(Quelle Neher-Forstgeräte)

Praktisch wenn das Rohr schon da liegt

Hallo

genau so was...
Noch praktischer ist es wenn es passt.

mfg

Wie hast du dann vor, die Brücke in die Köcher zu bekommen ? mit dem Kran ? Wie schwer soll die Pritsche werden ?

WaldbauerSchosi hat geschrieben:Wie hast du dann vor, die Brücke in die Köcher zu bekommen ? mit dem Kran ? Wie schwer soll die Pritsche werden ?

Morgen

Wenn die Pritsche nicht allzu schwer wird, mit dem Kran.
Ansonsten hab ich auch einen "Hallenkran" (Kettenzug) der hebt ca. 1 Tonne, man müsste die Wechselbrücke dann halt immer dort in der Nähe abstellen.
Evtl. machen wir die Rungen auch so zum einstecken, also ohne Wechselbrücke, aber da muss ich noch dran tüfteln was die "bessere" Lösung wäre.
Also einfach einen Kipper. aber mit einsteckbaren Rungen.

mfg

Hallo
Schönes Thema. Ich würde mit Normprofielen für die Bordwände arbeiten. Die sind aus Erfahrung recht stabil. So was: http://www.hagl-stahlbordwand.de/bordwa ... 00-mm.html Den Boden aus 80mm oder 100mm C Profil und 3mm Stahlblech. Dann würde ich einen Bock bauen wo ich sie so schräg ablegen kann, dass ich sie nicht im Ganzen heben brauche, sondern nur drauf ziehen. Ähnlich Abrollcontainer. Auch würde so das Wasser ablaufen.
Brennholz Jürgen

Wenn du die Rungen aber nur in den Kipperboden Reinstecken willst machst du dir doch bestimmt mit der Zeit den Kipperboden zur Sau oder?
Dann müsste man vielleicht wenn du steckbare Rungen willst am Kipperboden noch was Quer rüber machen, was die beiden vorderen und die beiden hinteren Rungen "verbindet".

Also eine Art Erhöhung mein ich jetzt mal, wo die Stämme dann drauf liegen. Das ist bestimmt beim abladen von Vorteil.

Gruß Sven

Hallo

Werde für die Brücke auch Formrohr verwenden, weil wie schon erwähnt kein "Dreck" darin liegen bleibt.
Ich dachte an eine Art "Gitterrost" aus 50/50/5 Formrohren oder so, welcher genau in die Kippfläche passt.
Nur über die Befestigung muss ich mir noch Gedanken machen.
Wasser sollte beim "Aufkippen" auch abfließen...

mfg

HI,
bin mir ziemlich sicher dass dein Profil die Belastung aushält...
Nachdem du schon von einer Stützlast schreibst möchte ich dich darauf hinweisen dass 2t sehr viel ist, schau mal in den Zulassungsschein deines Schleppers wie hoch sie überhaupt max. sein darf.
Viel Spaß beim Projekt!

mfg schanki

schanki hat geschrieben:HI,
bin mir ziemlich sicher dass dein Profil die Belastung aushält...
Nachdem du schon von einer Stützlast schreibst möchte ich dich darauf hinweisen dass 2t sehr viel ist, schau mal in den Zulassungsschein deines Schleppers wie hoch sie überhaupt max. sein darf.
Viel Spaß beim Projekt!

mfg schanki

Hallo

2500kg

mfg

Das mit dem Wasser ablaufen… Ich würde trotzdem zumindest im Bereich der Befestigung C Profil wählen, um so eine Befestigung zu realisieren. Schau dir doch mal die Absetzcontainer an. Man muss ja nicht alles neu erfinden.
Brennholz Jürgen

Morgen

@Schanki: Danke das du mich auf die Stützlast aufmerksam gemacht hast. Wenn ich den Kipper an den "Kleinen" hängen möchte, darf die Stützlast nicht mehr als 1300kg haben.
Beim "Großen" ist es egal.
@Brennholz Jürgen: Wird ich machen, danke.

Die Bauform sollte so werden wie der von Markus K. (Hammerteil) nur halt 5-6Tonnen da es zu 99% "bergauf" geht. Hat eigentlich schonmal einer eine "Einachstriebachse" (Was für ein Wort) gebaut?

mfg
