Servus,
ich habe einen Allrad Schlepper mit 40 PS und einen Frontlader (Größe 2) dran. Ein doppelwirkendes Steuergerät wäre auch am Schlepper.
Nun habe ich im Internet folgende Kombination gefunden.
Hat da jemand von Euch schon Erfahrung damit? Oder eine solche in der Kombination gekauft oder in Betrieb?


Vorerst würde mich die Sache ohne Rotator interessieren. Trotzdem müsste die Zange ja irgendwie beweglich aufgehängt sein, was man auf den Bildern erstmal nicht so genau sieht. Hier sieht es so aus als könnte die Zange nur nach vorn und hinten pendeln und nicht noch zur Seite.
Ist das ausreichend?

Ich dachte an ein Kreuzgelenk oder so was. Sonst verwringt sich ja die ganze Frontladerschwinge. Oder man hängt die Zange an zwei größere Kettenglieder damit sie sich tendentiell immer wieder in die Ausgangsposition zurückbewegt? Da hab ich jetzt keine Vorstellung und hoffe auf Euren Rat.
Ich möchte damit gerne Brennholzstämme auf den Langholzwagen verladen, die Stämme zum abmetern anheben, Ästehaufen verladen/umsetzen und was man sonst noch damit anstellen kann.
Demnach braucht die Zange auch gar nicht mal so riesig sein. Der Typ VZ 90/24 von Perzl müsste ausreichen.
Es geht nicht um Profianforderungen für tägliches Arbeiten. Ich selber habe etwas mehr als 3ha Wald, bekomme auch immer wieder Holz vom Forst und helfe Freunden in einer Arbeitsgemeinschaft gegenseitig im Wald. Aber meinen Rücken hätte ich gerne etwas entlastet. Und vor allem dieses lästige auf und absteigen zum an und abhängen von Stämmen los....

Ich habe das Ganze so in Betrieb. Funktioniert einwandfrei. Man muss allerdings schauen, das man den Stamm immer ziemlich mittig erwischt.
Ich benutze das "System auch nur zum Poltern und zum laden.
Ich hab ein 10x10 er Rohr mit 2 Zapfen geschweißt weilches im Frontlader "liegt" somit ist die Bewegung von vorne nach hinten gewährleistet. Die Aufhängung vom Greifer quer auf das 10x10 aufgeschweißt, somit ist auch die seitliche Bewegung möglich. Und die Verbindung vom Greifer zu meiner Aufnahme ist ein 49er Rohr mit 1cm Wandstärke. Ich hab mir die hier gekauft Farma Forstgreifer OG 12 http://web014.server3.publicompserver.de/shop/product_info.php?info=p102_farma-forstgreifer-og-12-mit-3to-rotator.html
Allerdings hab ich mir jetzt einen Rotator gekauft, weil man muss schon zeitaufwändig und gut rangieren, das man das Ganze auch sauber ablegen kann. Mit dem Rotator kann man doch die Richtung etwas besser nachregeln. Aber für den Anfang (Hobby) reicht es und ist eine gute Arbeitserleichterung.



Das ist meine Aufnahme für den Greifer im Anfangszustand die Palttengabeln sind dann natürlich weg. Das rote snd die mittlerweile angeschweißte Aufhängung.
Wenn das Ganze nicht in 2 Richtungen schwankbar ist, verbiegts Dir alles. Dachte zuerst auch, das es besser wäre wenn das seitliche schwenken nicht möglich ist, damit der Stamm immer schön gerade hängt. War ein Denkfehler der sich schnell als Fehlkonstuktion herausstellte.

wie funktioniert das mit den beiden Gabelzinken ? die hängen ja immer mit dem Schwerpunkt nach unten oder wie fixierst du die damit man damit arbeiten (auch entleeren) kann ???

Hallo

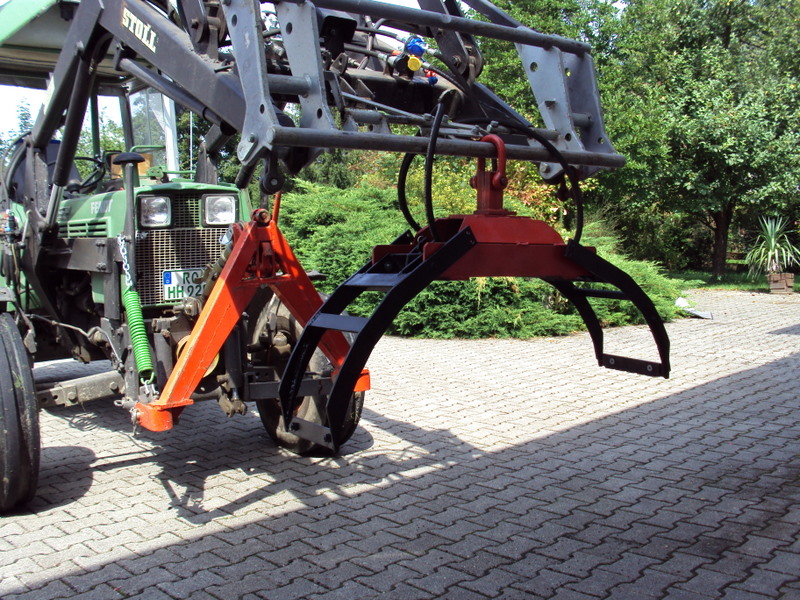

Ich habe mit einem Schäkel die Selbstbauzange beweglich aufgehängt.

Gruß Hilo

WaldbauerSchosi hat geschrieben:wie funktioniert das mit den beiden Gabelzinken ? die hängen ja immer mit dem Schwerpunkt nach unten oder wie fixierst du die damit man damit arbeiten (auch entleeren) kann ???

Zuerst hatte ich das so gehabt, da ich nur 1 doppeltwirkenden Zylinder hatte.



Aber auch schon wieder geändert, da ich ja ne hydraulische Gerätebetätigung nachgerüstet habe. Jetzt sind an den beiden stehenden Stücken " Augen" durch welche ich ein Vierkantrohr schiebe und somit die Gabeln witerhin verstellbar sind. Auch wieder rot gekennzeichnet

hilo hat geschrieben:Ich habe mit einem Schäkel die Selbstbauzange beweglich aufgehängt.

sehr schöne Lösungen

auch die "eierlegende-Woi-Mille-Sau vom Robs

aber hilo die zange ist ja auf der Rundstange garnicht Axial fixiert oder ?

rutscht die nicht bei holpriger Straßenfahrt ?

Danke erstmal,

@ Hilo,
wenn Du die Zange 90° drehen willst, hängst Du dann einfach nochmal einen Schäkel rein?
Oder ist die Verbindung zur Grundplatte drehbar?

Bei Holo's Konstruktion hätte ich bedenken das bei schwerer Last sich die Stange mittig durchbiegt, oder ist der Rahmen stabil genug?

Hallo Hilo

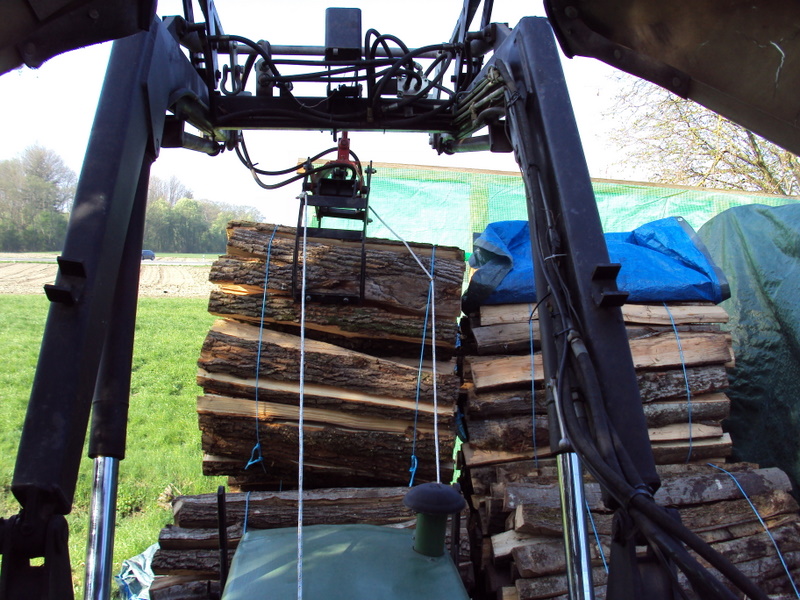

sind diese beiden weissen Schnüre, die man auf dem ersten Bild sieht ,dein mechanicher Rotator(lenkschnüre)?

Jonny1120

jonny1120 hat geschrieben:Hallo Hilo

sind diese beiden weissen Schnüre, die man auf dem ersten Bild sieht ,dein mechanicher Rotator(lenkschnüre)?

Jonny1120

@ Jonny

Jetzt lach nicht, so was in der Richtung hatte ich auch schon im Kopf: mechanische Rotatorlenkschnüre

Hab mich aber jetzt hierfür entschieden


Und bevor ich den Rotator hatte war das die Verbindung zwischen Greifer und Frontlader



@Waldbauerschorschi

auch die "eierlegende-Woi-Mille-Sau vom Robs

Da ich Platzmäßig sehr beengt bin, nur Hobbyholzer mit 40-50RM im Jahr, muss ich halt " Universalgeräte" herstellen
Ist zwar etwas aufwändig mit umstecken, umkuppeln usw. aber einfach eine tolle Arbeitserleichterung und macht halt Spass.
Wenn ich die Möglichkeit bzw. den Platz hätte, wäre ich schon lange dabei mir einen Rückewagen zu bauen.
Mir gefallen die Eigenbauten aus dem Forum hier umgemein.
PS: Ich hab mir sogar Baumsteigeisen gebaut, aber noch nicht mal ausprobiert. Ich will zwar kein Klettebaumschneider werden, aber um mal schnell ein Seil etwas höher anhängen dafür müsste es reichen. Die Spitzen hab ich aus den Gehärteten Stangen von Stoßdämpfern gefertigt.

Holgi1982 hat geschrieben:Bei Holo's Konstruktion hätte ich bedenken das bei schwerer Last sich die Stange mittig durchbiegt, oder ist der Rahmen stabil genug?

Die Bedenken hatte ich beim Betrachten des Bildes auch gerade, ich hab schon einen verbogenen Rahmen gesehen, da wars allerdings die obere Welle. Kommt davon wenn man zuviel Gewicht mittig dran hängt!

Hallo jonny,

du hast richtig gesehen, die Schnüre sind ein Rotator für "Arme". Genügt aber um die Meterbündel zu drehen.

@schosi
Ich habe 2 senkrechte Flacheisen auf die Stange geschweißt und damit bleibt der Schäkel an seinem Platz.

Gruß Hilo

Servus miteinander,

ich trage mich auch schon länger mit Gedanken, wie ich mir die Arbeit beim Aufladen von Stämmen erleichtern kann. (Klinklader Gr. 2). Die Grundidee von Scherhaufn und Robs gefällt mir ganz gut. Aber wie ist es mit der Sicht beim Aufladen? Ich zumindest sehe nichts, wenn der Frontlader ganz abgesenkt ist! (Deutz 4006)!

isartaler hat geschrieben:Servus miteinander,

ich trage mich auch schon länger mit Gedanken, wie ich mir die Arbeit beim Aufladen von Stämmen erleichtern kann. (Klinklader Gr. 2). Die Grundidee von Scherhaufn und Robs gefällt mir ganz gut. Aber wie ist es mit der Sicht beim Aufladen? Ich zumindest sehe nichts, wenn der Frontlader ganz abgesenkt ist! (Deutz 4006)!

Da gebe ich Dir allerdings Recht, ist allerdings nur beim Aufnehmen der Stämme. Mit der Zeit hat bekommt man aber ein wenig Gefühl dafür
Ich hab mir so zur Gaudi bei Norma eine Rückfahrkamera gekauft und an den Golf gebaut Brauch ich zwar nicht, aber ich wollte es halt mal ausprobieren. Jetzt bin ich glücklich das ich das Teil habe, denn die werde ich vorne ins Kühlergrill integrieren und dann gehts auch mit der Sicht über Monitor.
Bilder davon gibts dann mal im Frühjahr

PS: Ja ich weiß, ich bin immer ein wenig verspielt und viele belächeln was ich so mache. Aber wenns mich glücklich macht

das mit der RüFaCam ist eine sehr gute Idee - warum denn nicht ?

ist halt dann eine VoFaCam
