Hallo,
wie kann ich an der zapfwelle das Kreuzgelenk tauschen? das ist defekt. Erst ein Nadellager kaputt, dann das Kreuzgelenk verschlissen.
Hat das jemand schonmal gemacht?

wenn ich mich nicht irre ist das Gelenk doch verschweißt????
Abschneiden und neues dran....
Denke das wird die Kosten für eine neue übersteigen, wenn es sowas überhaubt gibt?????
Kauf am besten gleich ne neue.

Das ist eine Spezialzapfwelle am Miststreru mit Scherbolzen.
Die sind nich ganz billig.
Ich muss schon das Gelenk erneuern.
Bei meiner sind Sprengringe. Die kriege ich auch ab.
Aber dahinter sitzen die Nadellager mit Schutz nach außen. Bei ebay gibts die Kreuzgelenke zu kaufen
http://cgi.ebay.de/Kreuzgarnitur-Gelenk ... 5d2a2ec2b2
d.h wenn es Ersatz gibt, musst das doch zu wechseln sein

Hallo,

Sprengringe raus die alte Kreuzgarnitur rauspressen/schlagen, die defekten Nadellager raus, dann kann man das Kreuz entnehmen. Bei der Montage der neuen, passenden(!) Kreuzgarnitur kann man die Nadellager von außen reinpressen und mit den Sprengringen sichern, die Gabeln dürfen natürlich nicht verzogen oder sonst beschädigt sein.
Viel Erfolg!

Oskar

Oskar- hat geschrieben:Hallo,

Sprengringe raus die alte Kreuzgarnitur rauspressen/schlagen, die defekten Nadellager raus, dann kann man das Kreuz entnehmen. Bei der Montage der neuen, passenden(!) Kreuzgarnitur kann man die Nadellager von außen reinpressen und mit den Sprengringen sichern, die Gabeln dürfen natürlich nicht verzogen oder sonst beschädigt sein.
Viel Erfolg!

Oskar

das dacht ich mir, dass das gehen muss.
Ich habe noch eine alte zapfwelle liegen, mit etwas Glück kann ich die Teile (nicht die Nadellager nur das Kreuzgelenk) verwenden, wenn ich sie heil rausbekomme.
Danke für die Anleitung, jetzt kann ich sicher und vorsichtig die Zapfwelle auseinandernehmen. Werde mir die Gabeln nach Demontage noch einmal in Ruhe ansehen uund mit der anderen Seite vermessen

Gib mal bitte bescheid ob und wies geklappt hat. Ich hab das auch noch vor mir.
Die Einzelteile gibts übrigens auch bei http://www.fk-soehnchen.de/Landwirtscha ... liste.aspx

lenchy hat geschrieben:Hallo,
wie kann ich an der zapfwelle das Kreuzgelenk tauschen? das ist defekt. Erst ein Nadellager kaputt, dann das Kreuzgelenk verschlissen.
Hat das jemand schonmal gemacht?

Na schreib doch gleich das du die Eizelteile meinst......Kreuzgelenk ist bei mir das gesamte Gelenk.

Ich hab sowas schon ein paarmal gemacht, wichtig ist, dass der Schraubstock parallele Backen hat, sonst verkantet sich es ständig, und das ist sehr lästig. Zum auspressen geht am besten eine Nuss mit ungefähr passendem Durchmesser. Und die Nadeln penibel mit genug Fett einsetzen.

Hallo,
habe das auseinandergenommen. war alles hin, habe mir nich die Mühe gemacht die Nadellager zu retten, brauch eh neue.
Also mit der Flex das Kreuzgelenk 2 mal durchtrennt.

Also das Kreuzgelenk selbst ist bei mir auch 70mm lang. Plus Nadellager kann es nur das sein:
27,0 x 74,5 siehe Website
http://www.fk-soehnchen.de/Landwirtscha ... ystem.aspx

Büchsendurchmesser 27mm habe ich auch gemessen
Eine Rillengabel (Gegenstück zur Aufsteckgabel) ist beschädigt.
Ich bezweifle, ob man das schweißen kann.
Höchstens die Austeckgabel mit dem Scherbolzen auf die andere Zapfwelle umbauen. Das wäre die billigste Lösung
Dann würde ich nur die Kreuzgarnitur für knapp 20 € neu kaufen müssen.
Oder wie bekomme ich die Kreuzgarnitur aus der anderen voll funktionstüchtigen Zapfwelle ab?
Immerhin ist der Zapfwellenschutz ein bisschen im Weg.
Ich brauche die Scherbolzenfunktion, da ich am Miststreuer keine andere Sicherungseinrichtung habe.
Zurzeit fahre ich mir der Zapfwelle von unseren polnisch SIPMA Heupresse, da die als einzige auch den Scherbolzen an der Zapfwelle hat

Die kapute zapfwelle ist von Bondioli & Pavesi

Alter, heute is Sonntag. Tag des Herrn nicht Tag der Arbeit.

Hallo lenchy,

Guckst Du www.oekoprofi.com. Da gibst alles was Du für die Reperatur
für das Kreuzgelenk brauchst. Preise sind in Ordnung und Qualität passt.

Gruß Baumi

Guten Abend,
ich hole den Thread nochmal aus der Versenkung.

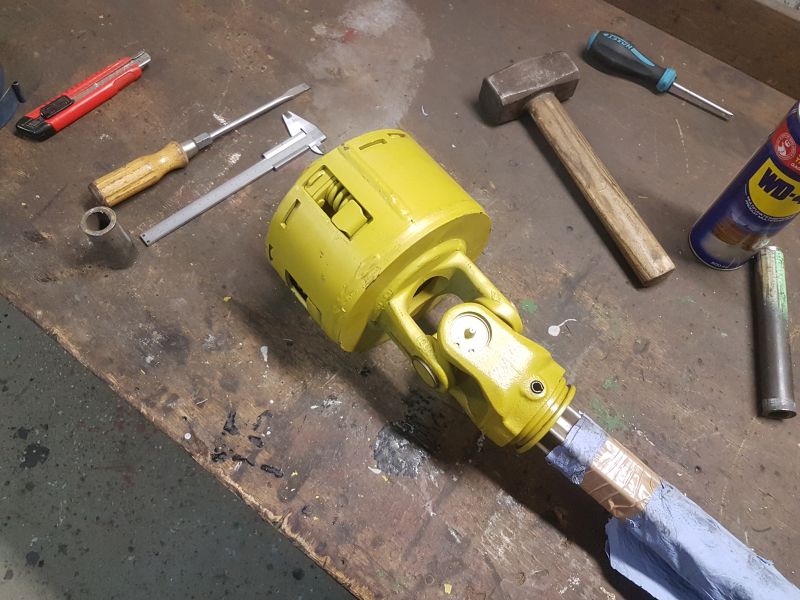

Ich wollte eben an einer Gelenkwelle die Rutschkupplung demontieren.
Die Gelenkwelle ist eine Walterscheid der 2400 er Baugröße, 35 er Kreuz.

Also, zuerst Seegerringe raus, und dann die Nadellagerbuchsen rausklopfen.
Da bin ich allerdings nur so weit gekommen, dass die Buchsen 2-3 mm rausstehen,

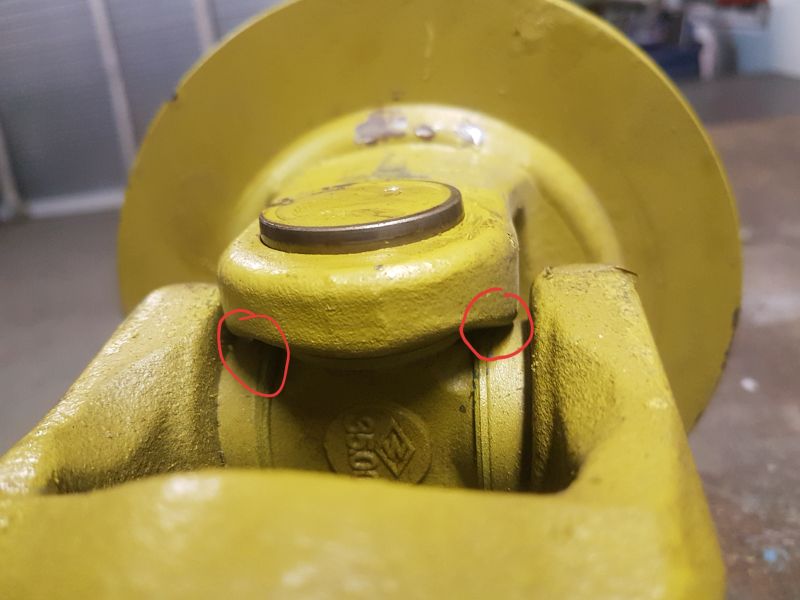

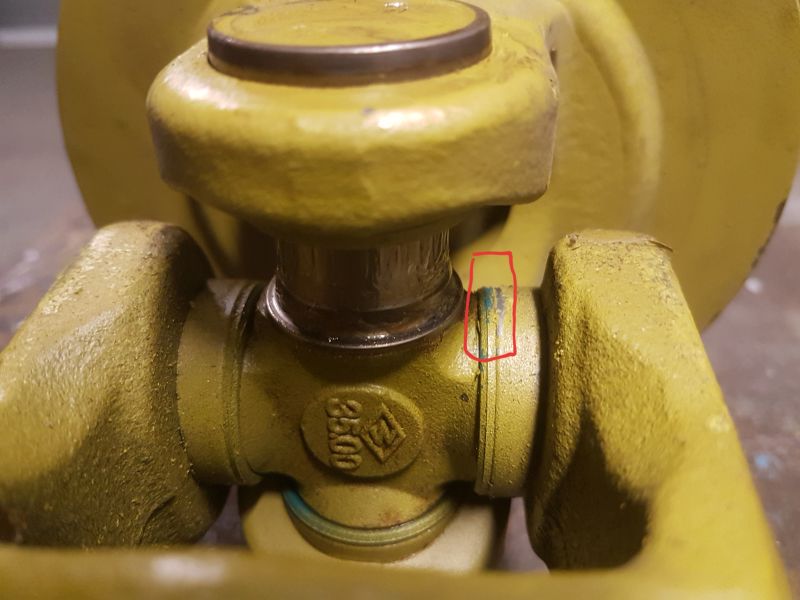

da dann die beiden anderen Buchsen an der Innenseite der Gabel anliegen, siehe Bild 2 + 3.
Mit Wasserpumpenzange oder Schraubstock habe ich die Lagerbuchsen noch nicht rausziehen können.

https://www.youtube.com/watch?v=CqehWPaYu_Q&t=67s
https://www.youtube.com/watch?v=qAoGHaSvHWA&t=143s

Wie in diesen beiden Videos zu sehen, fallen die Buchsen dort von alleine raus.

Gibt es einen Trick den ich nicht weiß ?

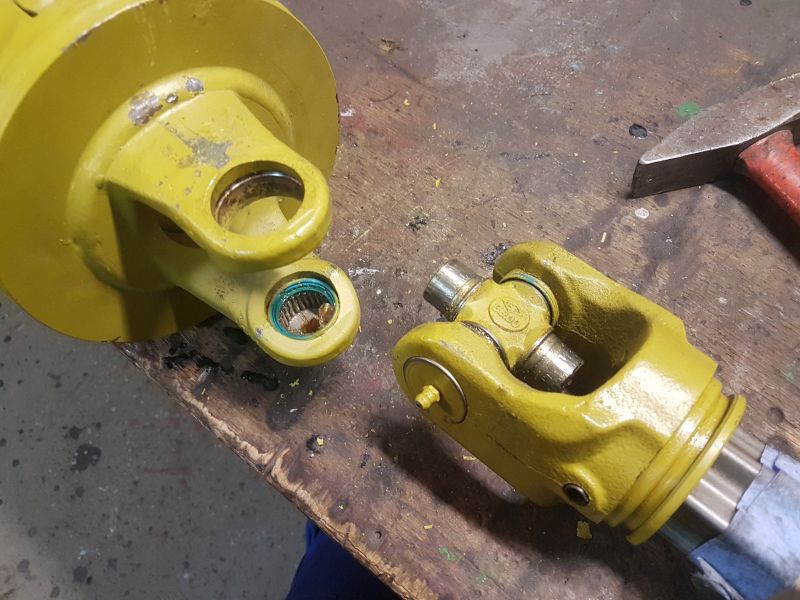

Ich habe letzendlich die beiden anderen Buchen (Wo die Schmiernippel drin sind) auch gelöst und ein wenig nach außen gehauen,
sodass die die beiden ursprünglichen Buchsen ganz raushauen konnte (4. Bild)

Als es mal darum ging Kreuzgelenke zerstörungsfrei zu demontieren, habe ich hier den Tipp bekommen Schrauben auf den Büchsenböden anzupunkten und diese über eine Rohrhülse abzuziehen.
Das hat funktioniert. Die Schweißpunkte habe ich nachher abgeflext und verschliffen.

countryman hat geschrieben:Als es mal darum ging Kreuzgelenke zerstörungsfrei zu demontieren, habe ich hier den Tipp bekommen Schrauben auf den Büchsenböden anzupunkten und diese über eine Rohrhülse abzuziehen.
Das hat funktioniert. Die Schweißpunkte habe ich nachher abgeflext und verschliffen.

Hallo,
gute Idee; muss ich mir merken.
Gruss Christian
