Das sieht ja mal interessant aus. Hat das schon mal jemand nachträglich eingebaut bzw. gibt es davon Bilder?
Das Funktionsschema ist klar, wie einbauen nur noch nicht, wie soll das Seil innen am zweiten Teleskop befestigt und dann nach vorne oben zur Umlenkrolle verlegt werden?
Genauso unten, hinten

Wie ist eine Kette in einen Stapler Hubgerüst befestigt? Selber hab ich das noch nicht gebaut, mein Kran (Selbstumbau) hat nur einen einfachen Ausschub.

ich denke, die Funktionsweise ist klar - was eher mein Problem ist, wie dies im vorhandenen Kran umzusetzen. Vielleicht meldet sich ja noch jemand, der das schon in ähnlicher Form umgesetzt hat.

hallo,

ich mische mich mal ein, obwohl ich von der Praxis keine Ahnung habe. Betrachte das ganze mal als Denksportaufgabe.

Schurwälder hat geschrieben:Das Funktionsschema ist klar, wie einbauen nur noch nicht, wie soll das Seil innen am zweiten Teleskop befestigt und dann nach vorne oben zur Umlenkrolle verlegt werden?Genauso unten, hinten

Wie ich es sehe, macht die Seilführung Schwierigkeiten, wie führt man das grüne Seil zwischen dem mittleren und inneren "Rohr".

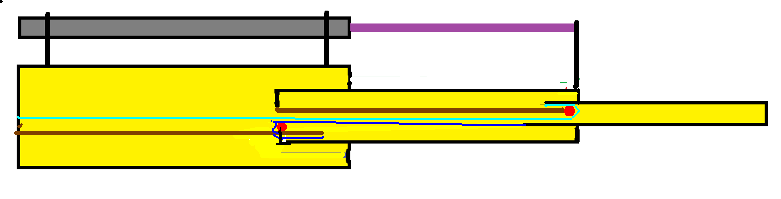

hier die Zeichnung von Fiat500DT aus doppelteleskopausschub-t85720-30.html?hilit=ausschub#p1009666



ich habe das grüne Seil nach innen verlegt und einen langen Rollenhalter (braun) am Fuß des mittleren Rohrs befestigt.

Das blaue Seil klemmt auch zwischen äusserem und mittleren Rohr. Deswegen habe ich die Rolle nach innen gedreht und das blaue Seil an einem extra Seilhalter (auch braun) befestigt.

Liesse sich diese Konstruktion in die Praxis umsetzen?

Gruß Klute

Hallo Klute, zunächst Danke daß Du Dich mit "einmischst"

Die Schwierigkeit, eine solche Seilzugteleskoplösung bei meinem Atlas Kran umzusetzen liegt am innenliegenden Teleskopzylinder.
Mir ist nicht klar, wie dort noch eine Umlenkrolle platz finden soll...
