Hallo Forengemeinde.

Ich habe heute mehrere Stunden zugebracht den Funk an meine Winde anzuschließen. Leider macht die Winde keinen Muckser.
Der Empfänger scheint Signale vom Sender zu empfangen, da beim betätigen des Ein/Aus-Schalters die Leuchtdiode im Empfänger leuchtet,
auch das Umschalten auf die zweiten Funktionen am Sender wird vom Empfänger mit entsprechender LED quittiert. Wenn ich aber die Funktionen
Lösen oder Ziehen betätige leuchtet entsprechende LED nicht auf. Soll lt. Anleitung etwas mit der Verkabelung des Empfängers zu tun haben.

Hat hier jemand eine ähnliche Konfiguration und kann mir mitteilen wie der Stecker des Empfängers belegt werden muss??
Der Schaltplan der BA der Winde sagt mir leider überhaupt nix

Noch nen schönen Abend

blob

Wenn der Schaltplan dir nix sagt, dann vielleicht uns Elektrikern - also einscannen und hochladen !

Funktioniert die Winde mit dem Handbedienteil für die elektrohydraulische Betätigung ?

Eine Möglichkeit, den Empfänger zu testen :
Empfänger mit dem 7pol. KFZ-Stecker an der Anhänger-Steckdose des Traktors anstecken.
Funktion <Ziehen> bzw. <Lösen> betätigen : das rechte bzw. das linke Blinklicht sollte aufleuchten !

Gruß
Adi

Servus,

So funktionierts bei mir.



EDIT:

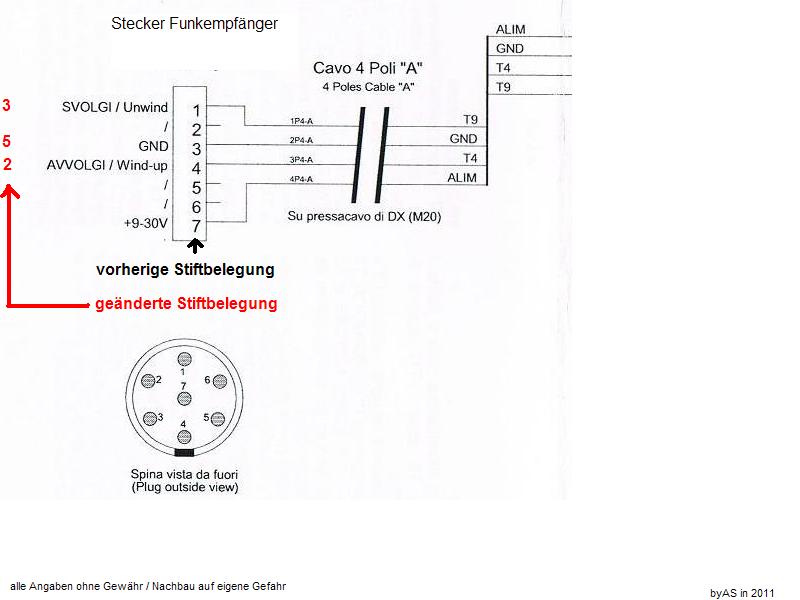

hier die Datei noch einmal, Bild gedreht. Klicken für volle Größe!


Falke

MFG

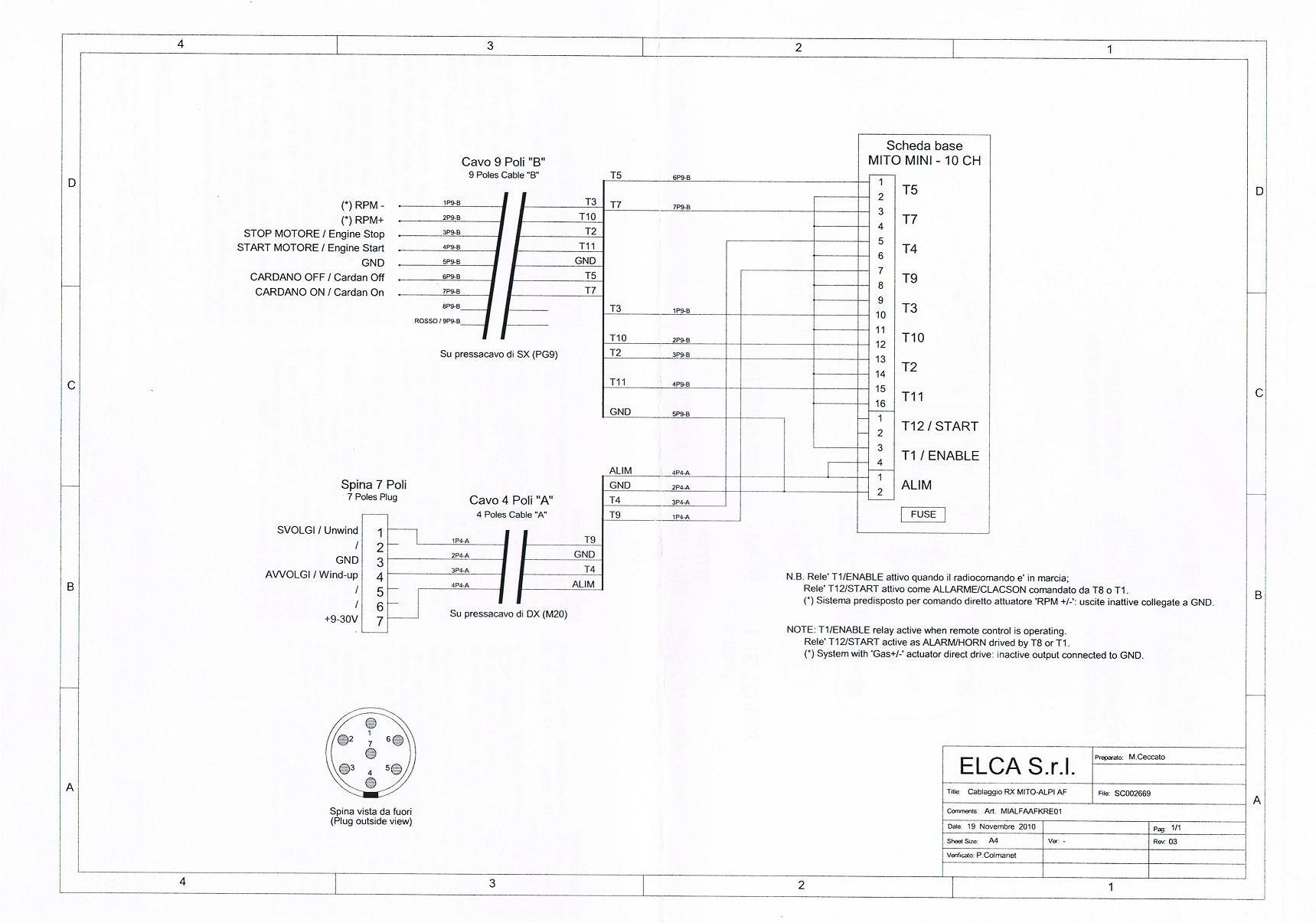

Ich hab mal gesucht und nen Schaltplan gefunden.



Mit der Kabelbedienung funktioniert die Winde.

Gruß
der blob

@ baum5891

Das ist ja der Anschlussplan vom Funk. Heißt das, Du hast an der Steckerbelegung nix verändert und der Funk hat funktioniert??

Hallo!

Bei Dir ist die Dose der Winde anders belegt. Normal gehört ziehen und lösen auf 1 und 4 (L und R). Du hast da den Gasstellmotor drauf. Diese Belegung ist nicht üblich, ich würde die Belegung der Dose der Winde auf das gebräuchliche Schema ändern.
(Die Kabelbedienung mußt Du halt auch entsprechend umstecken.)

Gruß F

Ich habe mir mal den Stecker der Kabelbedienung angesehen, belegt sind da:

5 mit gelb/grün (sollte Masse sein )
2,3,7 mit nem schwarzen Kabel nummeriert mit 1-3, Reihenfolge hab ich grad net im Kopf

Ja die Belegung der Steckdose auf der Winde ist unüblich (gefällt mir gar nicht ...) !

Mach 'mal den Empfänger-Test, wie von mir oben beschrieben - dann könnte man als gesichert annehmen, dass die Funkfernsteuerung
am Stecker so belegt ist, wie auf dem Plan von baum5891.

Adi

Die Belegung ist echt etwas merkwürdig. Evtl. kann diese Anleitung helfen. Mein Tschechisch ist nur so lausig. http://www.interforst.cz/obrazky/soubor ... ._ELCA.pdf

Gruß, Alex

Am einfachsten und am schnellsten wäre es, die Stiftbelegung im 7pol. Stecker des Funkempfängers an die des Bedienteils anzupassen.
(vorausgesetzt der Stecker ist wie im Plan von baum5891 belegt ...)
Vorteil : das Handbedienteil wäre nach wie vor zu verwenden.
Nachteil : der Funkempfänger ist nur mit dieser Winde nutzbar ... (was kein Nachteil sein sollte)


So wie ich das sehe, ist deine Winde so verdrahtet, dass für die Verkabelung von Traktor und Winde nur ein Kabel notwendig ist (wenn der
Funkempfänger auf der Winde montiert ist und die Sonderfunktionen wie Gasverstellung und Notfallhupe genutzt werden ...)


Dazu müsste aber am Traktor eine separate, zweite "Anhängersteckdose" angebracht und nach dem Schema "Schlepper Bild B." verdrahtet sein.
Diese spezielle Steckdose hat mit der Standard-Steckdose ("Schlepper Bild A. ") nur die Belegung der Spannungsversorgung gemein.

Warum für die Steckdose an der Winde die Stiftbelegung aber so von der üblichen Norm abweicht und sogar der Stift für die Masse verlegt wurde,
erschließt sich mir nicht.

Gruß
Adi

Hallo!

Falke hat geschrieben:Nachteil : der Funkempfänger ist nur mit dieser Winde nutzbar ... (was kein Nachteil sein sollte)

Als weiteren Nachteil würde ich sehen, daß die einfache Prüfmöglichkeit des Empfängers an der Traktordose wegfällt.

Gruß F

Dafür könnte man sich ja ein 'ausgekreuztes' Adapterkabel basteln. Materialkosten ca. 6 € ...

Oder : Den Funkempfänger so belassen, wie er ist - und eben ein Adapterkabel mit Stecker und Kabelbuchse
anfertigen und deutlich kennzeichnen : "nur für Seilwinde TAJFUN EGV 55 AHK S/N xyz"
Belegung:
Stecker - Buchse
3 - 1
5 - 3
2 - 4
7 -7


Gruß
Adi

Hallo!

Falke hat geschrieben:Oder : Den Funkempfänger so belassen, wie er ist - und eben ein Adapterkabel mit Stecker und Kabelbuchse
anfertigen und deutlich kennzeichnen : "nur für Seilwinde TAJFUN EGV 55 AHK S/N xyz"
Belegung:
Stecker - Buchse
3 - 1
5 - 3
2 - 4
7 -7

Wäre gar keine so schlechte Idee ...

Gruß F

Hallo zusammen

Erstmal Vielen Dank für die schnellen und guten Antworten.

Der Funk FUNKtioniert mittlerweilen. Ich habe wie schon vorgeschlagen den Stecker am Funkempfänger so belegt wie an der Kabelbedienung (hatte ich aber gestern schon).
Der Fehler lag an einem falsch eingestellten DIP-Schalter auf der Hauptplatine.

Was mir allerdings immer noch schleierhaft ist, ist die Tatsache dass niemand etwas mit der Steckerbelegung der Winde anfangen kann. Die 55 AHK ist ja keine Exotenwinde.
Werden oder wurden von Tajfun verschiedene Steckerbelegungen ausgeliefert

Nochmal vielen Dank für Eure Hilfe

de.blob

Hallo!

Ich habe leider das gleiche Problem. Wie muss die Stellung der DIP-Schalter der Hauptplatine dann richtig sein?

Danke und LG
