Tajfun EGV 55 AHK mit Elca Alpi Mito

von **Fadinger** » Mi Jan 18, 2012 16:24

Hallo!

gprupp hat geschrieben:Ich habe leider das gleiche Problem. Wie muss die Stellung der DIP-Schalter der Hauptplatine dann richtig sein?

Nach der Theorie (!) 1, 2 und 3 off, 4 on ...

Gruß F

von **de.blob** » Mi Jan 18, 2012 16:30

Hallo

Die DIP Schalter werden wohl nur zum Programmieren für Dauerbetrieb / Begrenzter Betrieb in die jeweilige Stellung gebracht.
Ich habe nach dem programmieren beide wieder auf OFF gestellt. Ist in der Beschreibung etwas komisch beschrieben.

(Ich sag nur "neintieren sie die Stellung ...") Muss man erstmal draufkommen, dass dies doppelt übersetzt war und eigentlich "notieren" heißen soll. :evil:

Gruß
de.blob

von **de.blob** » Mi Jan 18, 2012 16:32

@ fadinger Die DIP-Schalter die du meinst, sind die auf dem Funkmodul. Auf der Hauptplatine sind nur 2

blob

von **gprupp** » Do Jan 19, 2012 13:52

Hallo noch mal!

Ich bin scheinbar zu blöd. Meine Steuerkonsole hat nur 3 Pole. Der Funkempfänger aber 4 Pole.
Kann mir jemand sagen wie die Belegung im Stecker für den Funkempfänger genau aussehen muss (Kabel Nr. ... auf Stecker Nr....)

Danke vielmals.

LG
ruppgp

von **de.blob** » Do Jan 19, 2012 14:54

Hallo

Es wäre interessant, welche Winde du hast.

von **gprupp** » Do Jan 19, 2012 14:57

ich habe eine Tajfun EGV 50 AHK Bj ca. 2007

von **de.blob** » Do Jan 19, 2012 15:07

Probier mal:

Draht vom Funkempfänger Pin am Stecker

Nr. 1 Pin 3 / 31
Nr. 2 Pin 5 / 58R
Nr. 3 Pin 2 / 54G
Nr. 4 Pin 7 / 58L

Bei Draht Nr. 2 und 3 bin ich mir nicht nehr 100%ig sicher kann auch anders rum sein. Merkst du aber beim testen wenn die Funktionen Ziehen/Lösen vertauscht sind.
In der Zeichnung bei deiner Steuerkonsole hast du nur 3 Pins belegt, da für die Kabelbedienung die Masse über den Metallstecker/-dose bezogen wird.

Hoffe jetzt funzt´s

de.blob

von **gprupp** » Do Jan 19, 2012 15:24

Danke, ich werde das mal so probieren.
Sollte es dann noch immer nicht funktionieren - werde ich bald wahnsinnig!

LG
gprupp

von **gprupp** » Mo Jan 23, 2012 15:36

Hallo nochmal.

Ich möchte mich recht herzlich für die Hilfe bei "de.blob" bedanken.
Deine Angaben haben mir sehr geholfen und die Winde funktioniert jetzt auch mit dem Funk.

Vielen Dank noch mal.

LG
ruppgp

von **de.blob** » Mo Jan 23, 2012 23:19

von **fritzchef** » Do Mai 24, 2012 10:18

Hi,

ich betreibe die EGV 55 auch mit der Alpi Fernbedienung, einfach die Steckerbelegeung wie beschrieben umbasteln oder ein Übergangstück basteln, dan funktioniert die Kombination einwandfrei.

Allerdings habe ich auch eine Sorge mit der Alpi Mita, weiß einer von euch einen Rat für mich? Laut Bedienungsaleitung kann mit der Steuerung auch ein Signal für die Traktorhube ausgegen werden. Leider finde ich nicht raus, wo ich die Hube anschließen muss! Hat das einer von euch schon geschafft? Weiß einer von euch wies geht?

Besten Dank für einen Tipp

Fritz

von **Fadinger** » Do Mai 24, 2012 11:45

Hallo!

Die Fernsteuerung hat die Hupe drauf, ja, aber hat der Empfänger auch einen Kanal für die Hupe? Hast Du einen Belegungsplan für den Empfänger?
Wenn der Empfänger eine Hupe ansteuern kann, ist es ja eh recht einfach. Mit dem Ausgang des betreffenden Kanals die Hupe (über ein Relais) auf Masse schalten ...

Gruß F

von **fritzchef** » Do Mai 24, 2012 20:09

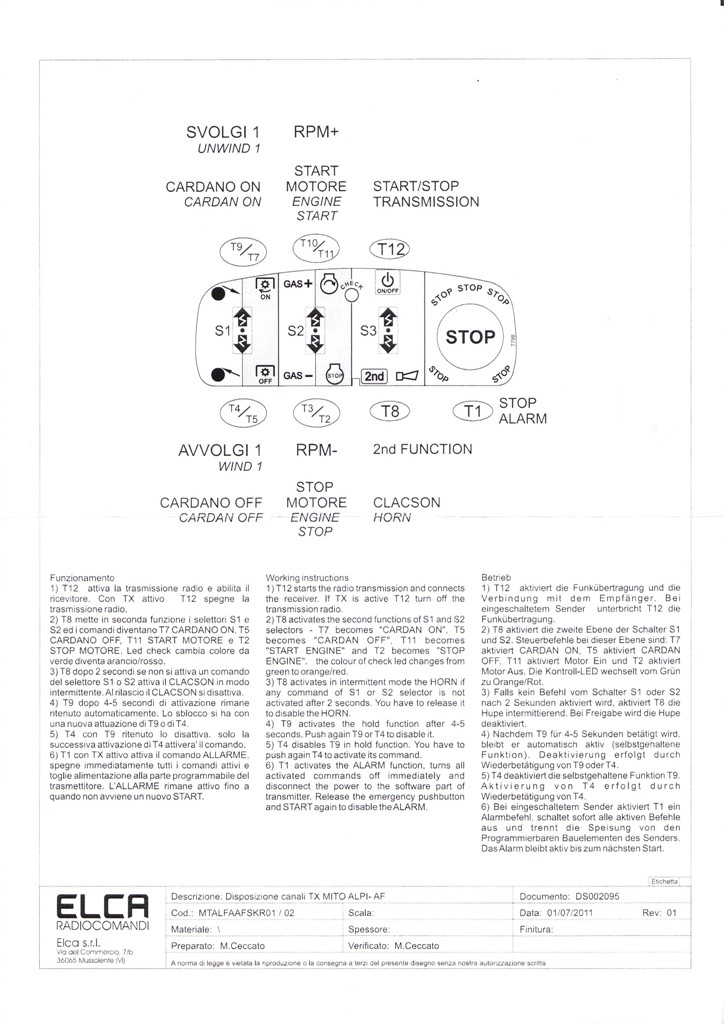

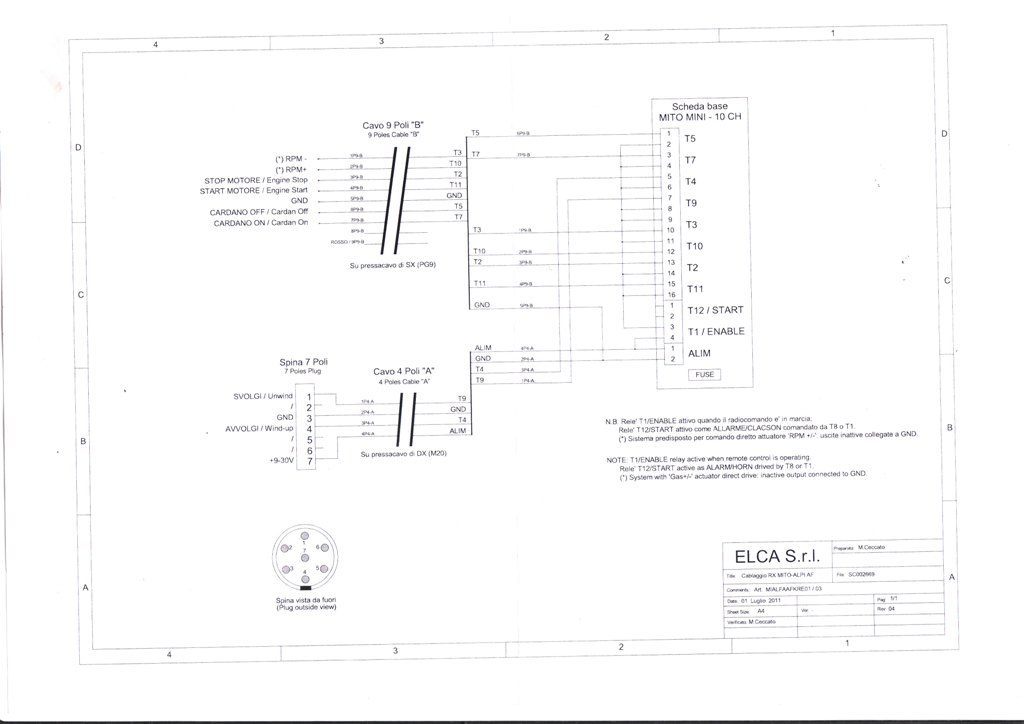

Hi, anbei die relevanten Seiten der Bedienungsanleitung auf der ersten Seite ist beschrieben, das eine Signal für die Hube ausgegeben wir, auf der zweite Seite kann ich allerdings einfach nicht erkennen wo die Hube angeschlossen wird!!

von **Fadinger** » Do Mai 24, 2012 21:05

Hallo!

Ist eh beschrieben ...
"Note: Relais 12 is activated as horn ..."

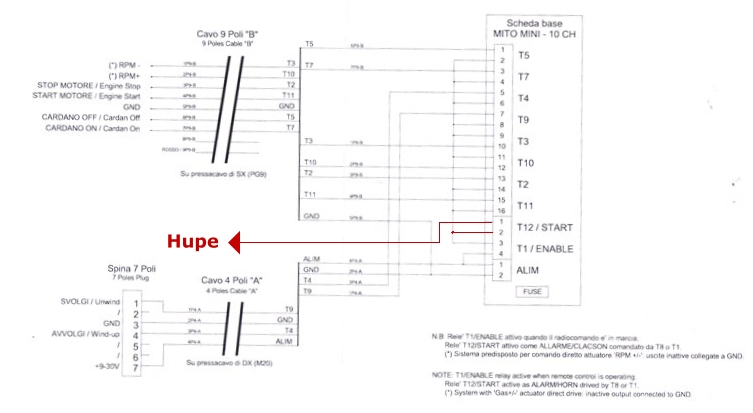

So würde die Hupe nur bei Stellung "Betrieb" funktionieren:

: Hupe.JPG (96.08 KiB) 1870-mal betrachtet

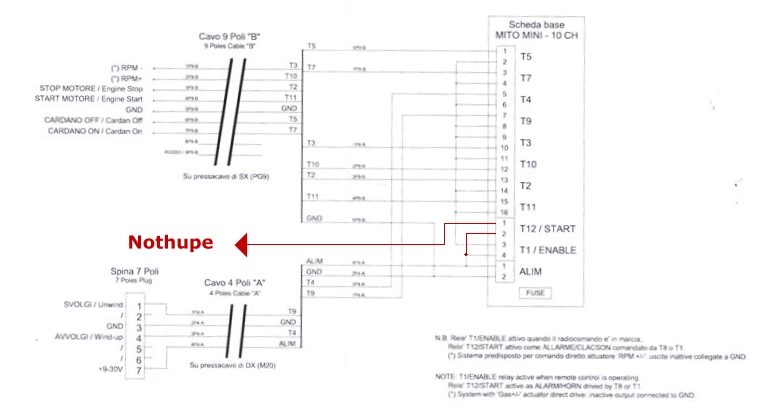

So würde die Hupe immer funktionieren (auch wenn "Stop" gedrückt ist):

: Nothupe.JPG (97.29 KiB) 1866-mal betrachtet

Gruß F

von **fritzchef** » Fr Mai 25, 2012 20:34

Ok, wenns wirklich so einfach ist, bedanke ich ich mich für die Info, ich war der Meinung, dass die Hupe schon am 9-poligen Kabel verdrahtet ist!

Gruß
