700er CV Sägeblatt flattert

von **Flozi** » Mi Nov 11, 2020 2:45

Hy
wenn ich mich nicht irre gibt es doch für Trommelsägen extra dickere Sägeblätter, die einfach robuster sind wenn Scheite darauf geworfen werden was immer wieder vorkommt bei diesen Konstruktionen.
Zuerst würde ich mir aber die Konstruktion näher anschauen, wenn das Blatt an der Säge immer wieder Feindkontakt hat, evtl kann man im Sägespalt irgendwelche Kunstoffplatten anbringen als Schleifkörper das das Sägeblatt keine Berührung Metall auf Metall kriegt.
Wie wird das bei gekauften Sägen gelöst? Hatte zwar schon zweimal eine auf dem Hof zum Sägen und lief eigentlich ohne Probleme.

von **Steyrer8055** » Mi Nov 11, 2020 6:53

Hallo Trommelsägebauer!
So wie das Blatt aussieht,ist kein Schrank vorhanden nur bei 2 Std sägen mit einem neuen Blatt ist das unmöglich.Die Lagerung sagst du ist einwandfrei,was ist mit der Welle,hat die einen möglichen Schlag.Wenn 3000U/min draufsteht,darf das auch laufen.Der einzige Unterschied ist,bei 1400U/min singt das Blatt noch nicht,bei 3000U/min schon.Ganz gleich ob CV o.HM Kontakt mit Metall mögen beide nicht! Ich glaube das zusammen schrauben der Blätter bringt dir nichts,da liegt der Fehler wo anderst,u.am Holz sicher nicht.
So wie die flattern ist es eine Katastrophe! Habe eine Sägewelle gerade entsorgt,da waren Lager u. Welle hinüber.
Zu deinem Namen heißt das,daß du eine gekaufte Säge besitzt,oder das du eine selbst gebaut hast?

mfg Steyrer8055

von **Waidla66** » Mi Nov 11, 2020 19:16

Hallo,

Das Sägeblatt ist nicht blau, es ist schwarz vom Pech und Holzkontakt an der Seite. Ursache ist fehlender Schrank!!! und fehlende Schärfe. Bei richtigem Schrank schneidet sich das Blatt an der Seite frei -> normalerweise ist ca. 1-1,5mm Schrank notwendig!
Bitte prüfen, ob das Blatt bereits durch die eingebrachte Reibungswärme "geschüsselt ist, dann kannst es eh wegwerfen.

Wenn auf dem Blatt steht 3.000 1/min, dann ist das die max. Drehzahl, es macht aber keinen Sinn es so schnell laufen zu lassen!
Eine Schnittgeschwindigkeit von ca. 40-50 m/s ist vollkommen ausreichend. Bei höherer Schnittgeschwindigkeit läuft das Blatt eben nicht mehr gut, so wie bei Dir.

VG

von **Waidla66** » Mi Nov 11, 2020 19:22

Hallo,

Du hast das Blatt geschärft? mit einer Maschine oder Freihand mit Flex und so?

VG

von **Trommelsägebauer** » Mi Nov 11, 2020 20:44

Ja, ....Vielleicht Fehlkonstrucktion! Habe ich beim Bau, nicht bedacht, konnt ich auch nicht, Einzelanfertigung, aus Idee wie es gehen könnte, für meine und Kundenbedürfnisse (20,25,30,45,und 50cm) Aber ich habe noch was im Pedo (Im Ideen Hirn)!
Übrigens das gestern gebastelte Duoblatt (2 Stück zusammen Verbunden[Verschraubt] läuft wesentlich ruhiger)auch jenseitz der 1600 Traktor drehzahl (Do wird ja Leistung an der Zapfwelle verlangt, die nicht bei 1100 Umdrehungen zu Verfügung Stehen.)
Leider immer noch Trommel kontakt ab & zu! Nach zwei Shüttraummetern 25er Buchenholz, mehr Rauch aus Sägmehlauswurf als Sägmehl!
Abruch!
Neue Idee!
Das Sägeblatt läuft ca zwei Drittel im Schutz & ein Drittel in der Trommel.
Das Blatt bekommt jetzt beim Schutz Austritt, & Schutzaustritt neben den Sägezähnen Kugellager führungen (Oben & Unten des Dauert paar Wochen)
Vielleicht ist sie dann auch Hartmetall Sägeblatt tauglich! Hoff Ich!
Bis Soweit ist, keine Komentare mehr senden (das taumeln ist die eine Sache, Verklemtes Holz daß das Blatt hochdrückt beim Sägen eine andere)
Info für neu Enthusiasten da sind 6000 Euro verbastellt ( Darin die 400 Test&Arbeits Stunden mit 7,50 Verechnet)
ne AMR Quadro kostet 18000.-
mfg

Website · von **Falke** » Mi Nov 11, 2020 21:02

Trommelsägebauer hat geschrieben:Aber ich habe noch was im Pedo (Im Ideen Hirn)!

Hoffentlich nicht im Pedo!

Ich denke nicht, das du noch was Zielführendes in petto hast - ich fürchte du verrennst dich.

Paar gute Bilder wären dennoch interessant. Nach 400 Arbeitsstunden und 6000 € Material sollte ja schon was zu sehen sein ...

P.S.: ich weiß, dass Orthograhie und maschinenbauliche Genialität nicht unbedingt deckungsgleich sind oder sein müssen - aber das Vorbild der Nachahmung sollte man doch korrekt benennen können.
AMR Quatromat

Falke

von **Fadenfisch** » Do Nov 12, 2020 7:10

Was für eine Quatromat soll, das sein, die 18.000 € kostet?
Die liegen bei knapp 13.000 € je nach Ausstattung.

von **Trommelsägebauer** » Do Nov 12, 2020 21:53

Fadenfisch hat geschrieben:Was für eine Quatromat soll, das sein, die 18.000 € kostet?
Die liegen bei knapp 13.000 € je nach Ausstattung.

Habe ich mal aus einem Angebot vor 4 Jahren entnommen, leider nicht mehr Auffindbar.
mfg

von **240236** » Do Nov 12, 2020 22:16

Trommelsägebauer hat geschrieben:Ja, ....Vielleicht Fehlkonstrucktion! Habe ich beim Bau, nicht bedacht, konnt ich auch nicht, Einzelanfertigung, aus Idee wie es gehen könnte, für meine und Kundenbedürfnisse (20,25,30,45,und 50cm) Aber ich habe noch was im Pedo (Im Ideen Hirn)!
Übrigens das gestern gebastelte Duoblatt (2 Stück zusammen Verbunden[Verschraubt] läuft wesentlich ruhiger)auch jenseitz der 1600 Traktor drehzahl (Do wird ja Leistung an der Zapfwelle verlangt, die nicht bei 1100 Umdrehungen zu Verfügung Stehen.)
Leider immer noch Trommel kontakt ab & zu! Nach zwei Shüttraummetern 25er Buchenholz, mehr Rauch aus Sägmehlauswurf als Sägmehl!
Abruch!
Neue Idee!
Das Sägeblatt läuft ca zwei Drittel im Schutz & ein Drittel in der Trommel.
Das Blatt bekommt jetzt beim Schutz Austritt, & Schutzaustritt neben den Sägezähnen Kugellager führungen (Oben & Unten des Dauert paar Wochen)
Vielleicht ist sie dann auch Hartmetall Sägeblatt tauglich! Hoff Ich!
Bis Soweit ist, keine Komentare mehr senden (das taumeln ist die eine Sache, Verklemtes Holz daß das Blatt hochdrückt beim Sägen eine andere)
Info für neu Enthusiasten da sind 6000 Euro verbastellt ( Darin die 400 Test&Arbeits Stunden mit 7,50 Verechnet)
ne AMR Quadro kostet 18000.-
mfg

Wenn du das Sägeblatt mit Kugellager einklemmst, dann fliegt es dir schneller um die Ohren, als du denkst. Denn wenn das Blatt auf einer Seite nicht aus kann, flattert es auf der Gegenseite um das doppelte. 2 Sägeblätter miteinander verschrauben: Da produzierst du auch mehr Sägespäne, wie Brennholz und zudem löst du dein Problem damit auch nicht.

von **Trommelsägebauer** » Do Nov 12, 2020 22:18

Falke hat geschrieben:
Trommelsägebauer hat geschrieben:Aber ich habe noch was im Pedo (Im Ideen Hirn)!

Hoffentlich nicht im Pedo!

Ich denke nicht, das du noch was Zielführendes in petto hast - ich fürchte du verrennst dich.

Paar gute Bilder wären dennoch interessant. Nach 400 Arbeitsstunden und 6000 € Material sollte ja schon was zu sehen sein ...

P.S.: ich weiß, dass Orthograhie und maschinenbauliche Genialität nicht unbedingt deckungsgleich sind oder sein müssen - aber das Vorbild der Nachahmung sollte man doch korrekt benennen können.
AMR Quatromat

Falke

Es sind nur 3900.- Euro & 400 Stunden
Ob das noch was wird, wird sich noch zeigen!
Mit der AMR hat die Baulich überhaupt nicht´s gemeinsam außer Förderband & 700er Blatt & Zapfwellenantrieb
Bei der AMR wird der Anschlag verstellt. Bei meiner das Sägeblatt

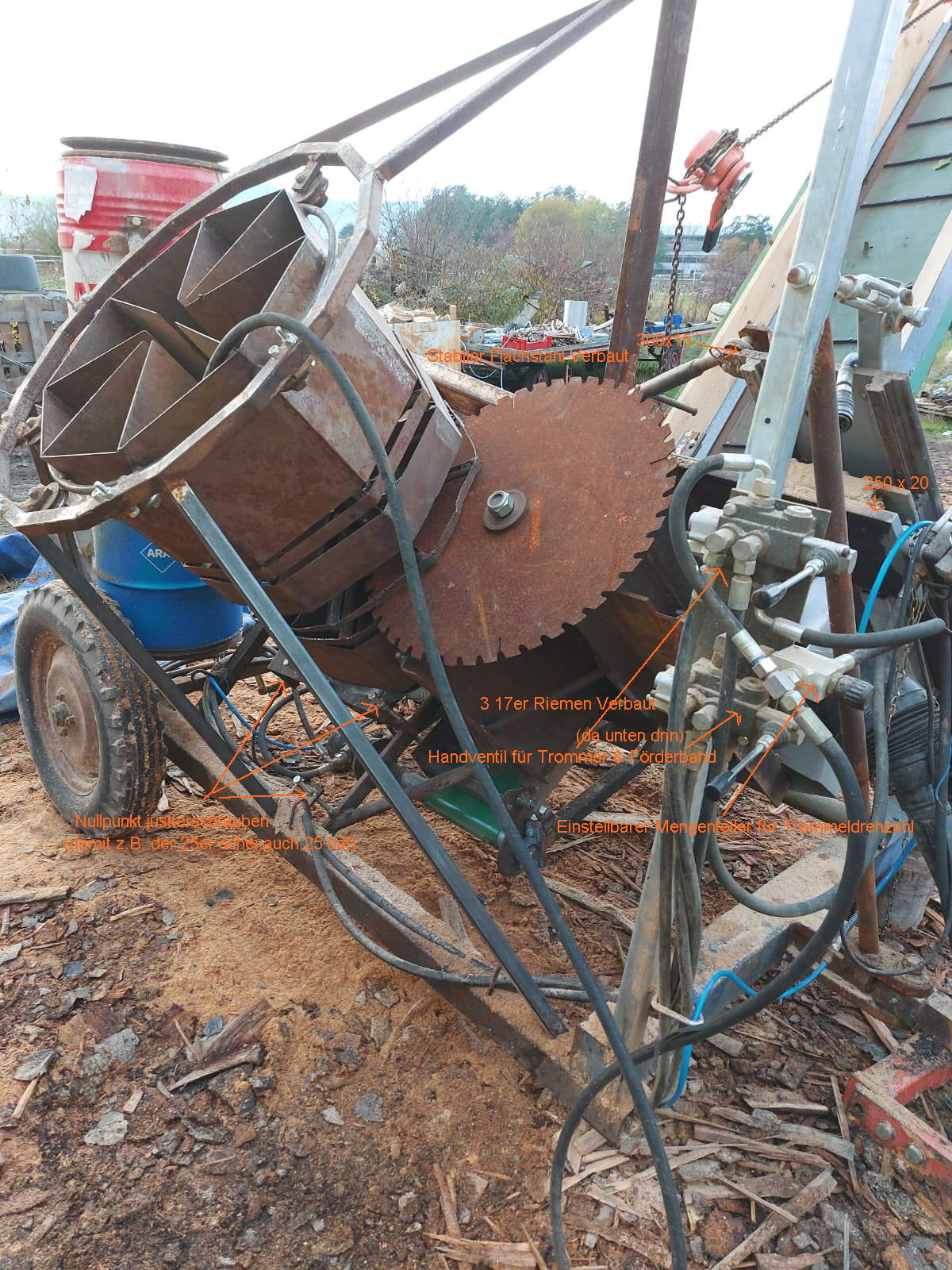

Bei der AMR sind es 4 Schlitze für das Holz Bei meiner sind es Acht Schlitze für das Holz

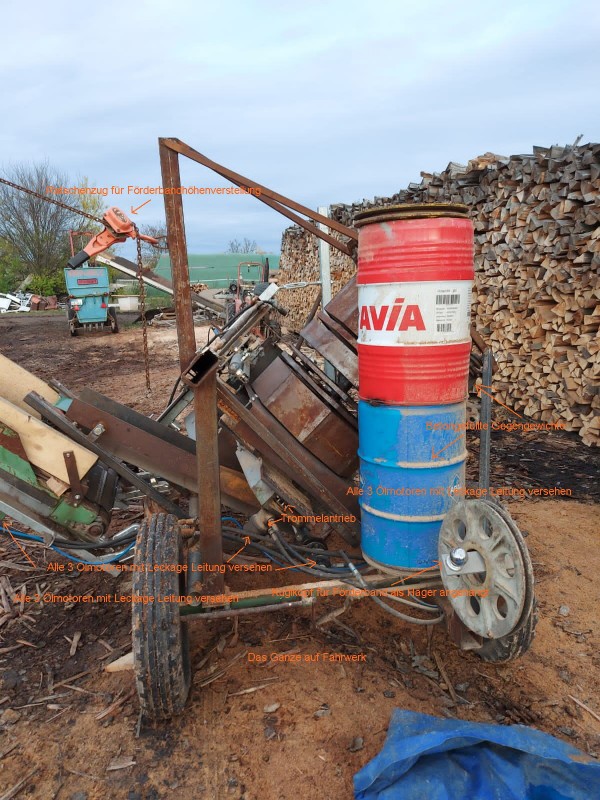

Bilder gibt es noch kein Aktuelles außer vom ersten Ankomen auf dem Holzplatz vorm Umbau
mfg

von **Wide** » Mo Nov 16, 2020 12:46

Servus,

das flattern hatte ich auch mal bei meiner Eigenbau Säge.

Es hat sich herrausgestellt, dass die Welle einen Schlag hatte. Ich denke das könnte bei dir auch der Fall sein

Ich würd die Drehzahl auf alle Fälle nicht höher als 1400-1500 Umdrehungen machen.

Grüße Michael

von **Trommelsägebauer** » Fr Nov 20, 2020 13:58

Falke hat geschrieben:
Trommelsägebauer hat geschrieben:Aber ich habe noch was im Pedo (Im Ideen Hirn)!

Hoffentlich nicht im Pedo!

Ich denke nicht, das du noch was Zielführendes in petto hast - ich fürchte du verrennst dich.

Paar gute Bilder wären dennoch interessant. Nach 400 Arbeitsstunden und 6000 € Material sollte ja schon was zu sehen sein ...

P.S.: ich weiß, dass Orthograhie und maschinenbauliche Genialität nicht unbedingt deckungsgleich sind oder sein müssen - aber das Vorbild der Nachahmung sollte man doch korrekt benennen können.
AMR Quatromat

Falke

von **yogibaer** » Fr Nov 20, 2020 15:12

Wenn das Sägeblatt nicht mehr flattern soll müsstest du zuerst mal die Antriebswelle genau ausmessen ob die Antriebseitige Spannscheibe genau im Rechten Winkel zur Achse steht und dem Sägeblattdurchmesser entsprechende Spannscheiben (für Kreissägeblätter, die findet man nämlich in der Regel nicht in jeder Bastelkiste) verwenden.
Gruß Yogi

von **Steyrer8055** » So Nov 22, 2020 7:20

Hallo Trommelsägebauer!
Deine Konstruktion in Ehren,ich glaube "yogibaer" hat es am treffensten geschildert! Deine Sägenflansche sind ein Witz,bei meiner ZW-Säge mit einem 750er
Blatt sind sie 4x so gross,auch denke ich das deine Welle einen Schlag hat.Ich glaube bei dir kommen 2 Fehler zusammen!
Auch die 8 Kanäle sind schlau von dir,haben andere auch schon so gemacht.

mfg Steyrer8055
