MBTruck hat geschrieben:Welche sensorik gibt es noch an der Sähmaschine? Auch die optionalen wären super

Ich hab eine Rauch Steuerung bei mir.
Da wird zum Ausheben/Absenken für die Weiterschaltung noch abgefragt:
-Leermelder
-Drehzahl Dosierung
-Drehzahl Gebläse

Was ich noch sehr begrüßen würde in einer "neuen" FGS,
wäre eine Weiterschaltung nur dann, wenn man auch x Meter gefahren ist vorher.
Wie oft möchte man nur die Spuranreißer zur anderen Seite haben, und zack... einer weiter.

Bei meiner FGS zeigt mir das Display entweder die aktuelle Spur-Nummer oder die Störungen an.
Beim Raps drillen, würd ich gern einen einen zweiten Leermelder haben ganz weit unten.

Gruß
Der Lange

Hallo,
das sind gute Hinweise!!!
Das würde ich auch begrüßen.

Gruß

Hallo,

Hatte die letzten Wochen eine FGS zur Reperatur bei mir als Sonntags beschäftigung.

Die FGS lies sich nicht weiterschalten. Die erste LED leuchtete, wenn man am Taster gedrückt hat, blinkte nur kurz die zweite LED nebenan. Die FGS blieb aber bei LED1. Kam dann drauf dass der schwarze Chip nichtmehr wie üblich funktioniert. Diesen hab ich so verkabelt und überbrückt dass der Wert der FGS fix eingestellt ist. Das heißt sie schaltet nur bis LED5 und fängt dann von neu an. Dann schaltete sie schonmal durch. Legte aber noch keine Fahrgassen an. Da hab ich dann gesehen dass der rote Drehschalter einen wackler hat. Das hab ich auch gefixt.-Nicht schlimm da man die Fahrgassenabstände aufgrund vom defekten Chips eh nichtmehr ändern konnte. Hätte ich den Chip durch einen neuen ersetzt, dann würde Sie bis auf den Drehschalter wahrscheinlich wieder wie üblich funktionieren. Aber so hat man wenigstens keine neuen Teile gebraucht

Jetzt funktioniert wieder alles. Nur der Abstand von FGS zu FGS ist fix. Händisch kann man sie natürlich noch durchschalten
http://youtu.be/ujViy4JH2OA

berni1337er hat geschrieben:Kam dann drauf dass der schwarze Chip nichtmehr wie üblich funktioniert. Diesen hab ich so verkabelt und überbrückt dass der Wert der FGS fix eingestellt ist.

Glückwunsch zur erfolgreichen Reparatur!
Ich denke allerdings nicht dass der Chip (handelsüblicher Digitalzähler, Pfennigsteil) defekt war bzw.ist.
Hauptproblem der Schaltung dürften Kriechströme und Kurzschlüsse zwischen den feinen Leiterbahnen sein. Dann entstehen alle möglichen Fehler. Wenn du es jetzt so hinbekommen hast dass es passend schaltet ist ja alles gut.
Danke für die Erinnerung, ich muss meine FGS auch noch ins Haus holen. Das Außenklima trägt seinen Teil zur Korrosion auf der Platine bei.

Der schwarze Chip hatte aber bei einer funktionierenden FGS Durchgang wo der defekte kein Durchgang hatte

So meine FGS läuft jetzt auch wieder.
Der Fehler war ja das sie weder automatisch noch manuell weitergeschaltet hat.
Nach der der gründlichen Reingung durch meine Elektronik Koryphäe gings immerhin manchmal wieder, also neue Suche. Als Fehler wurde die defekte Stützbatterie erkannt, welche durch einen Gold Kondensator ersetzt wurde.

Vielen Dank an Harry Haller und Countryman für ihre Hilfsbereitschaft.

mfg tj

Hallo zusammen,
habe aktuell auch Probleme mit dem ausgelaufenen Akku und habe folgende Fragen:
1. Hat noch jemand den Schaltplan und kann mir den auf irgendeinen Weg zukommen lassen?
2. Wodurch habt ihr den Akku genau ersetzt? (Habe den Akku mal bestellt, aber vielleicht gibt's ja was besseres)

Danke im Voraus

@countryman
Vielen Dank für den Stromlaufplan!

Bei meinem Bekannten war das so, dass nur die manuelle Bedienung über den Knopf ging.
Tatsächlich habe ich keine Ahnung von dem Gerät an sich aber dafür viel Erfahrung mit Elektronik und Baugruppen

Also habe ich mich dran gesetzt und dieses Forum gefunden.

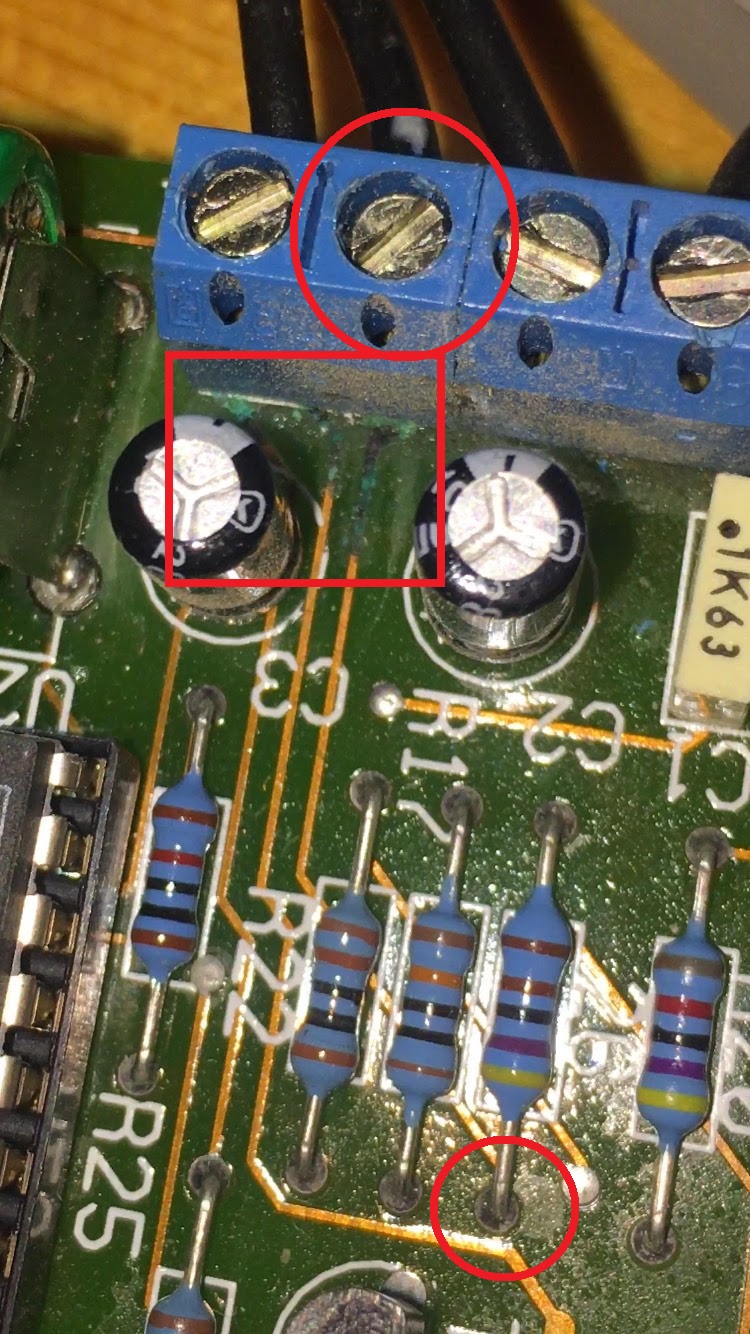

Mit Hilfe des Stromlaufplans konnte ich den Bereich schnell eingrenzen und der Fehler war schnell gefunden:
Keine Verbindung vom Stecker mit dem Reed-Anschluss zu R26.
Ursache: Ausgelaufene Batterie hat die Leiterbahn quasi weggeätzt

Anbei ein Foto.

Ich habe dann alle Leitungen die an diesen Stecker gehen mit Litzen neu gezogen.
Nach dem Reinigen der Leiterplatte und der Pole des Akku, habe ich den Bereich mit einem Schutzlack großzügig eingepinselt.

Ich hoffe, dass ich damit auch jemanden helfen kann!
Ich habe mich nur für das Bedanken und den Text in diesem Forum angemeldet

Viele Grüße
Willi

Danke dafür, Willi!

Adi

Hallo
Weiß irgendjemand wie die Belegung von Stecker ist, bzw welche Klemmschraube an der Platine für was gut ist?
Danke!!
Gruß Heiko

Hallo, ist dem Schaltplan weiter oben zu entnehmen.

Moin allerseits,

Ich hätte noch eine FGS "übrig", weil ich meine die noch völlig intakt war, gegen die Variante welche bis 9 Fahrspuren unterstützt umtauschen musste.
Also wer Bedarf hat, kann sich gern bei mir melden, im Preis wird man sich schon einig.
