Guten Morgen zusammen,

seit einiger Zeit lese ich hier mit bei verschiedenen Projekten, da ich mir auch einen Sägespaltautomaten bauen will.
Am Wochenende habe ich mich mit jemanden über das Thema unter halten und er hat mir ein Harvesteraggregat angeboten.


Er hat mir noch einen Ordner mitgegeben wo die Bedienungsanleitung, Ersatzteilliste etc. drin ist.
Ausserdem hat der noch einige 60cm Schwerter, einige Ketten und neue Rollen. (Da müsste man nur die Kette wechseln)

Technische Daten:

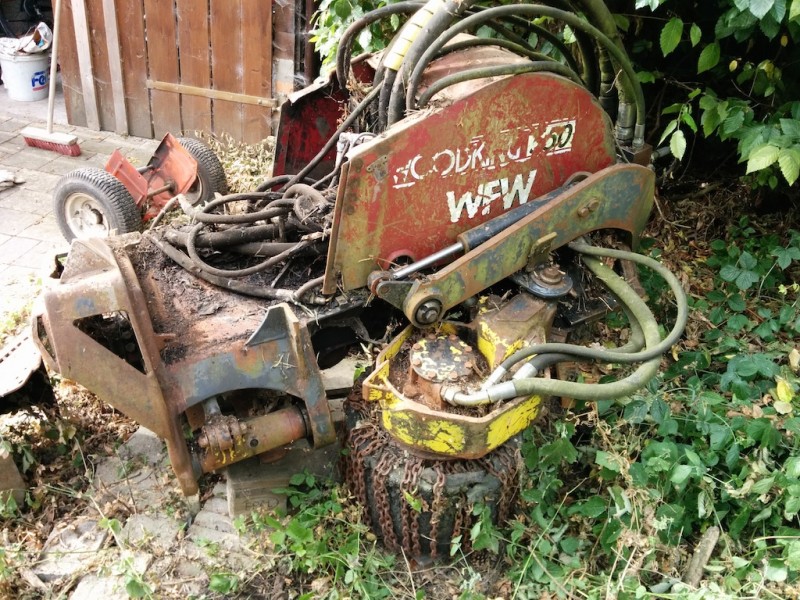

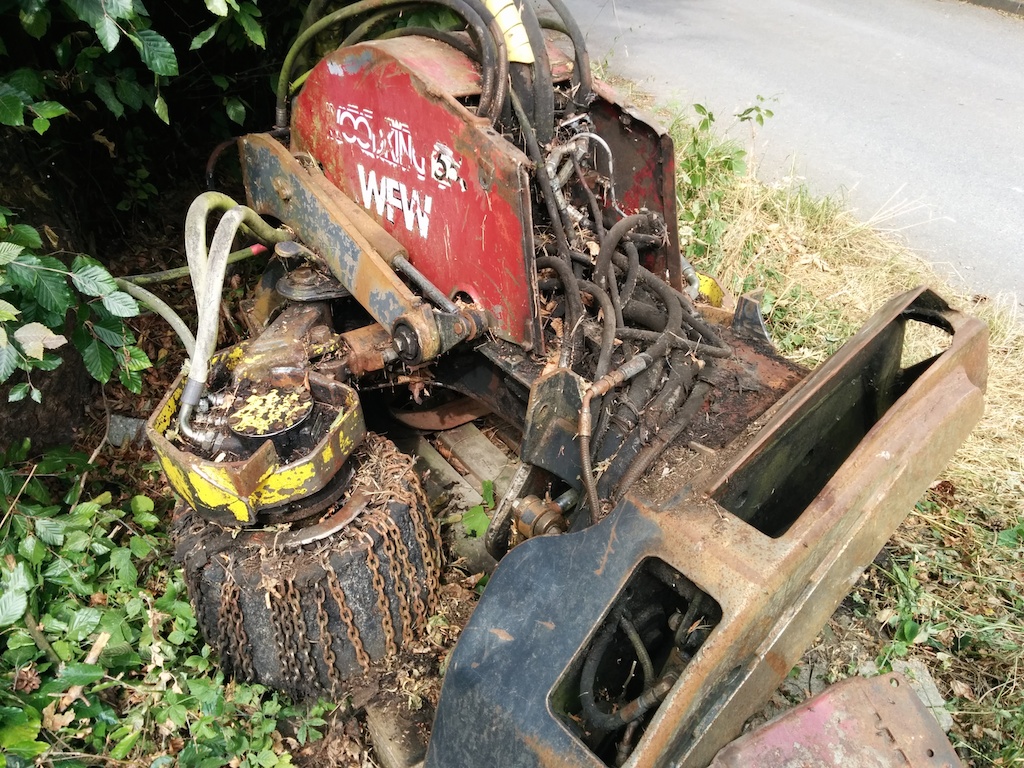

Es ist ein HEMEK Woodking 550 H
Betriebsdruck 240 Bar
Volumenstrom 240 Liter

Jetzt die Fragen:
Was würdet ihr dafür bezahlen?
Wie würdet ihr das Teil antreiben? Motor, Pumpe, ...
Würdet ihr das ganze wieder mit einer Steuerung versehen? Sensoren, Messrolle und Elektroventile sind alle drin.

Ich dachte, ich könnte den Rotator entfernen, das Teil umdrehen, auf ein Gestell montieren und hätte dann so zu sagen schon den Vorschub, Schneideeinheit etc. fertig.

Lasst mal hören, was ihr davon haltet

MfG Sascha

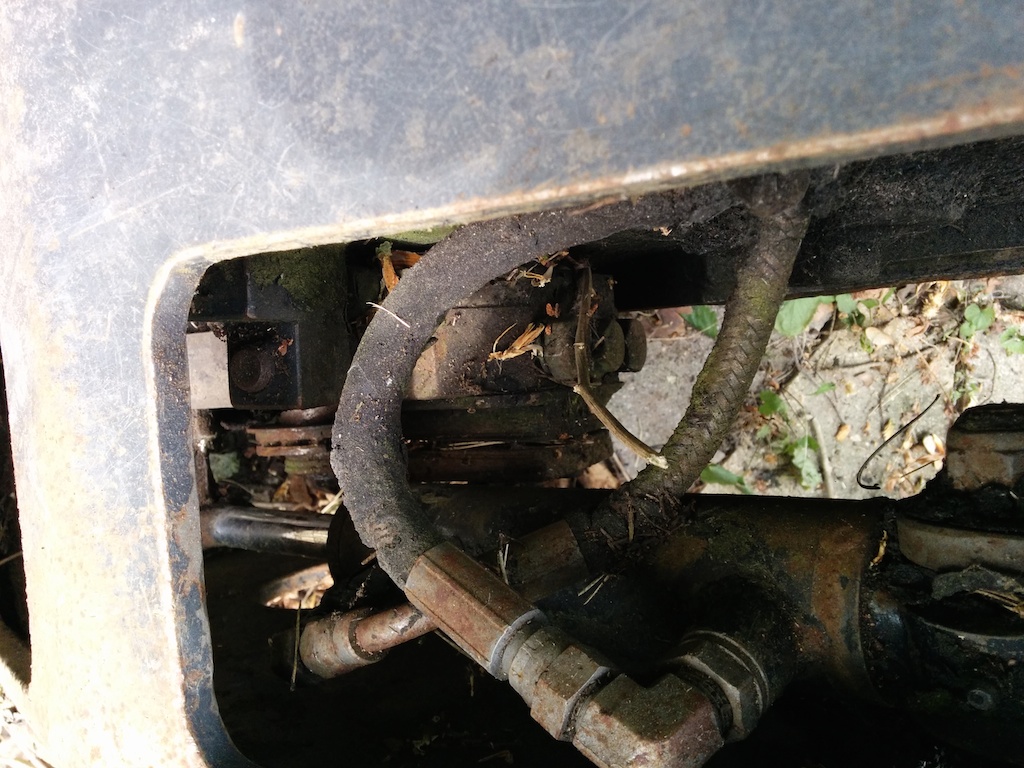

PS: Ein Kumpel von mir würde die ganzen Schläuche für umme erneuern...

Die Schläuche dir dir dein Kumpel für umsonst erneuert sind "Peanuts"
Mach dir erstmal einen guten Plan und sei dir bewusst das dich so ein Projekt mindestens 5000.-€ an Material kosten wird, eine gute Werkstattausstattung erfordert und da noch ca. 500 Arbeitsstunden reinlaufen.
Wenn du dann noch willst dann lass Dir sagen das die Idee die Antriebsrollen als Vorschub zu benutzen viel zu gefährlich ist. Du willst ja auch unversehrt dein Holz verheizen können.
Eigentlich kannst von diesem abgerockten Aggregat nur die Säge mit Antrieb brauchen.
Von daher würd ich keine 500.-€ zahlen.

Hydraulisch brauchst du übern Daumen gepeilt um die 100 Liter/Minute um Säge und Spalter gleichzeitig betreiben zu können.
Das bedeutet einen Öltank mit idealerweise 150 Liter, Ölkühler, Hydraulikaggregat mit min. 15 KW und die großen Steuergeräte (70 Liter)

P.S. wieviel Brennholz willst damit im Jahr machen?

Willst du ihn so umbauen?
http://www.youtube.com/watch?v=mjjPnygURn0
Brennholz Jürgen

@juergen
Nein er möchte einen SSA draus basteln.
Für einen Anbauprozessor wäre das Teil aber gut geeigent.

Ihr habt beide fast recht
Den Sägespaltautomaten will ich bauen, aber nicht zwangsläufig aus dem Teil.
Das Video bzw so ein Teil sehe ich gerade zum ersten mal, aber so in etwa hatte ich mir das vorgestellt.
Ich würde dann allerdings das evtl. gleich halb Meter Stücke sägen...
Die könnten ja dann gleich in einen Spaltkanal fallen

Halb Meter deshalb, da ich nach dem sägen und spalten gleich bündeln und dann das Bündel lagern würde.

@hirschtreiber:
wie kommst du auf die Hydraulischen werte?
Aus einem Zapfwellengetriebe mit Pumpe kommen max. (was ich so gefunden habe) 120L und 220bar raus.
Das geht an meinem 65PS Traktor noch.
Laut der Anleitung will das Aggregat aber 240bar und 240 Liter???

MfG Sascha

Hallo,
wie schon Hirschtreiber schreibt, wird das Projekt wohl recht teuer werden. Als Antrieb könnte eventuell eine Leistungshydraulik von der neueren Unimogserie geeignet sein, allerdings wird dein 65PS Schlepper deutlich zu schwach sein. Solltest Du dich in Hydraulik, Elektrik und Konstruktion gut auskennen, versuchs einfach, ansonsten wird's ein ewiges Projekt. MfG MS

Man sollte schauen welches Schluckvolumen der Sägemotor und evtl. die Walzenmotoren haben. Die Drehzahl von einem sägemotor liegt um die 10000 U/min. Danach kann man rechnen wieviel L/min man braucht.

Für einen kontinuierlichen Volumenstrom von 240 Liter/min bei 240 Bar sind rund 110 kW oder 150 PS an der Pumpe fällig. Ob das für das Aggregat zutrifft, hängt von der Gleichzeitigkeit von Volumen und Druck sowie der Häufigkeit ab. In umgebauter Variante wirds wohl weit weniger.

Die 240 bar und 240 Liter sind laut Bedienungsanleitung...
Meint ihr es würde auch 200 bar und 120 Liter reichen?
Sägemotor hat 19ccm laut Ersatzteilliste.
Die Walzenmotoren steht was von 514cc

Nun, wenn der Sägemotor 10.000 UpM machen soll, sind das bei 19 ccm/U schon 'mal 190 Liter pro Minute ...

A.

Das hab ich auch schon gerechnet
Da kommt es aber eher auf die Schnittgeschwindigkeit an.
Die könnte auch mit größerem Ritzel erzielt werden.

Ich meine eher die Gesamtfunktion.
Rollen, Klemmen, sägen...

Ich würde auch nicht mehr wie 500€ zahlen.
Ist aber wirklich interessant, was man da alles raus basteln kann. Wie viele Ventile braucht man zum Steuern und wie viel Elektrik ist verbaut? Das mit dem Volumen würde ich ausprobieren. Ich habe genug Schlepper mit verschiedenen Volumen in der Nachbarschaft.
Brennholz Jürgen

@Jürgen:
Wo in der Nachbarschaft bist du?
Ich hab das Hydraulikschema und den elektrischen Schaltplan falls du das meinst...

34497 da wo die Buche wohnt
BJ

Mit 120 L/min und 200 bar würde es grundsätzlich funktionieren. Allerdings hat man dadurch eine verringerte Performance beim Sägen und Entasten. Ab Stammdurchmesser ~30-35cm wirds da probleme geben, dass dicke Äste nichtmehr abgetrennt werden oder der Stamm beim Ablängen nicht schnell genug durchtrennt wird, abknickt und einreist.
