Bau eines Rückewagen

von **forsti100** » So Okt 17, 2010 9:49

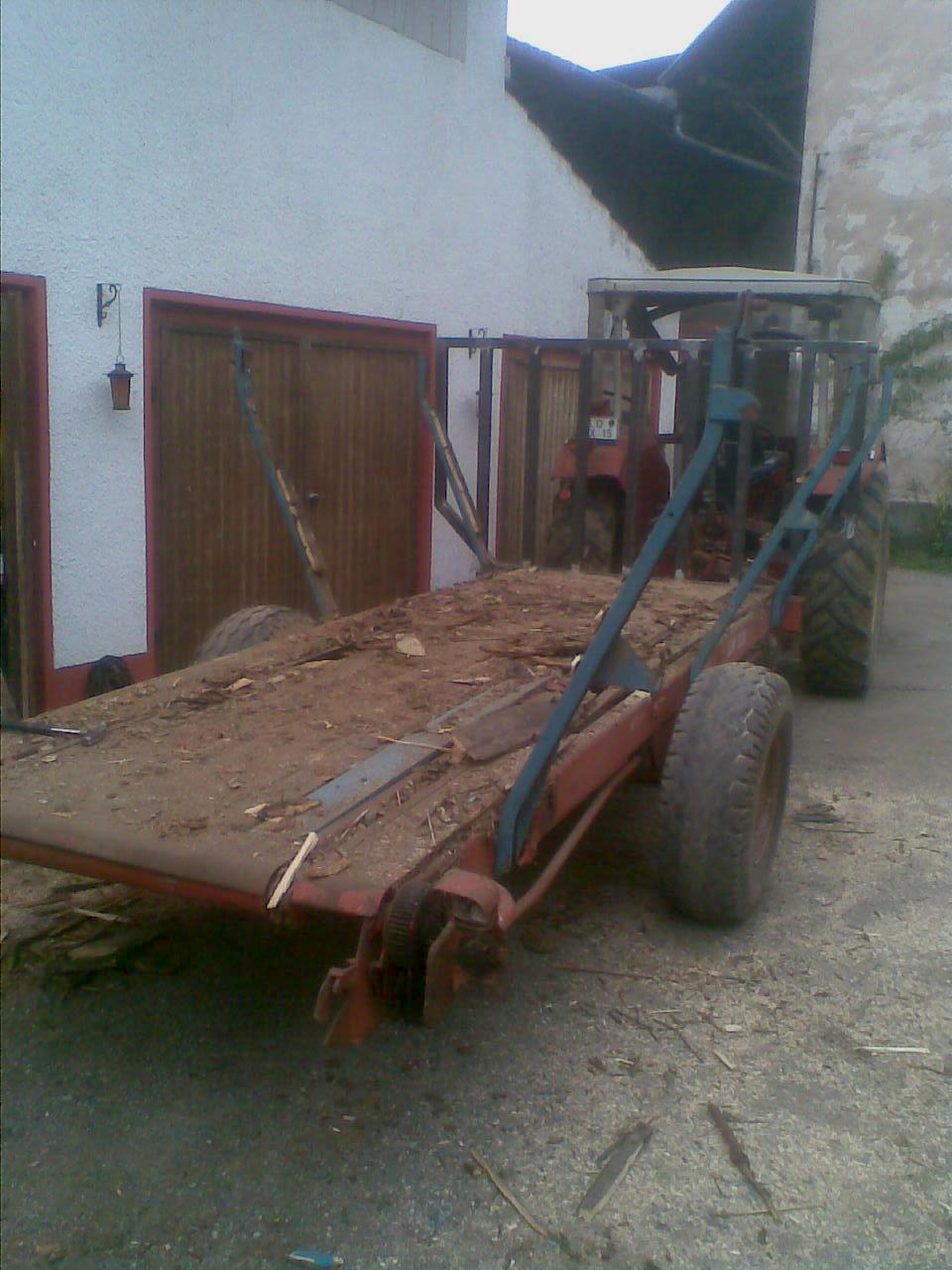

hallo an alle möchte meinen umbau eines Mengele Ladewagen zum Rückewagen und Kipper mal vorstellen
gedanke war nicht nur nen reinen Rückewagen zu bauen sonder nen Wagen den ich auch noch für was anderes verweden kann
Rückewagen,Holztransporter für Meterholz,transport von gesägtem Scheitholz,oder auch als sonstigen Kipper,es passen ca 6,5 Ster Meterholz drauf und bei gesägten Holz sollten ca 4,5 ster draufgehen.

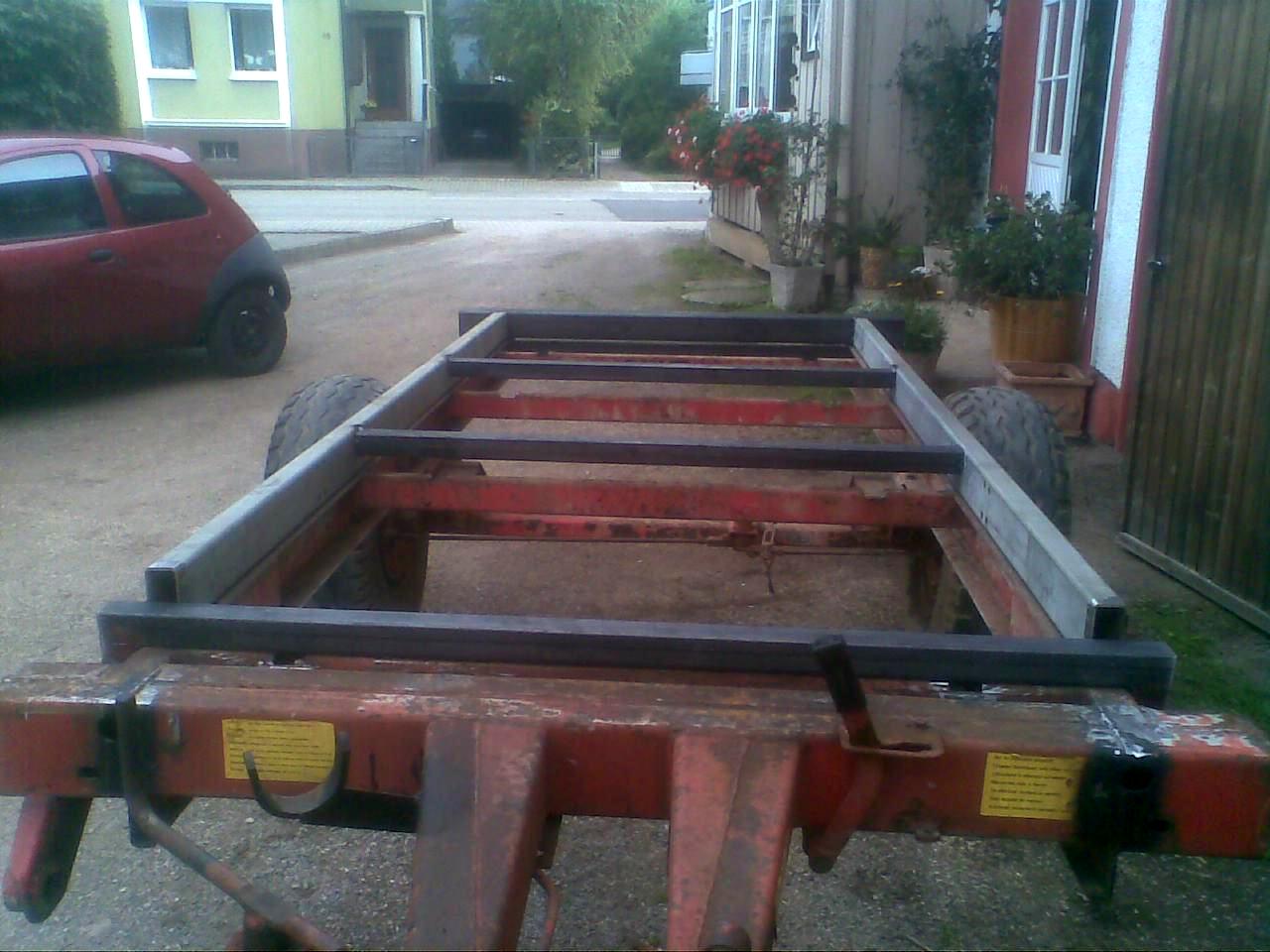

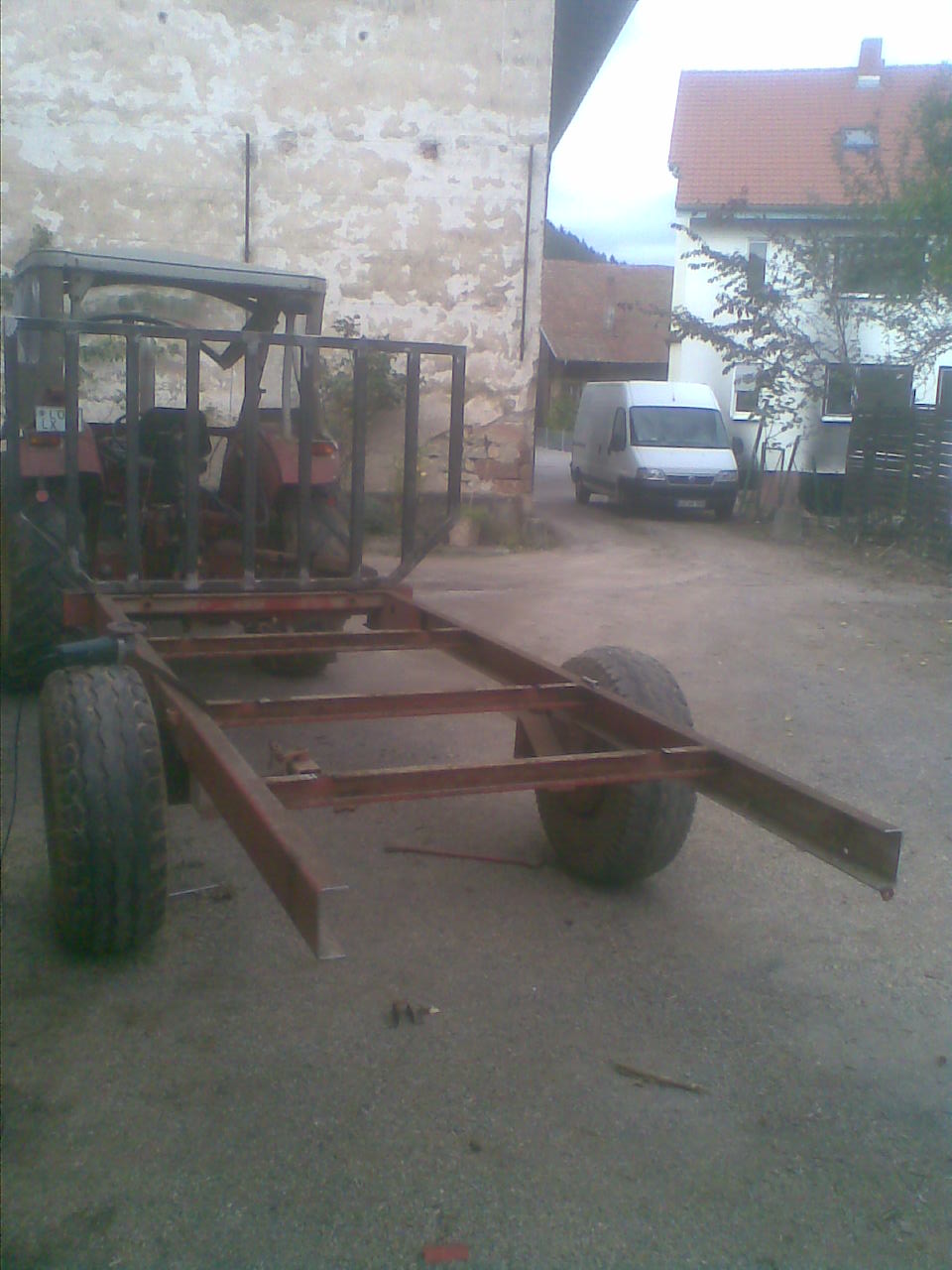

Nach dem schlachtfest des Ladewagens wurden folgende umbauten vorgeneommen Bau der Kipperbrücke

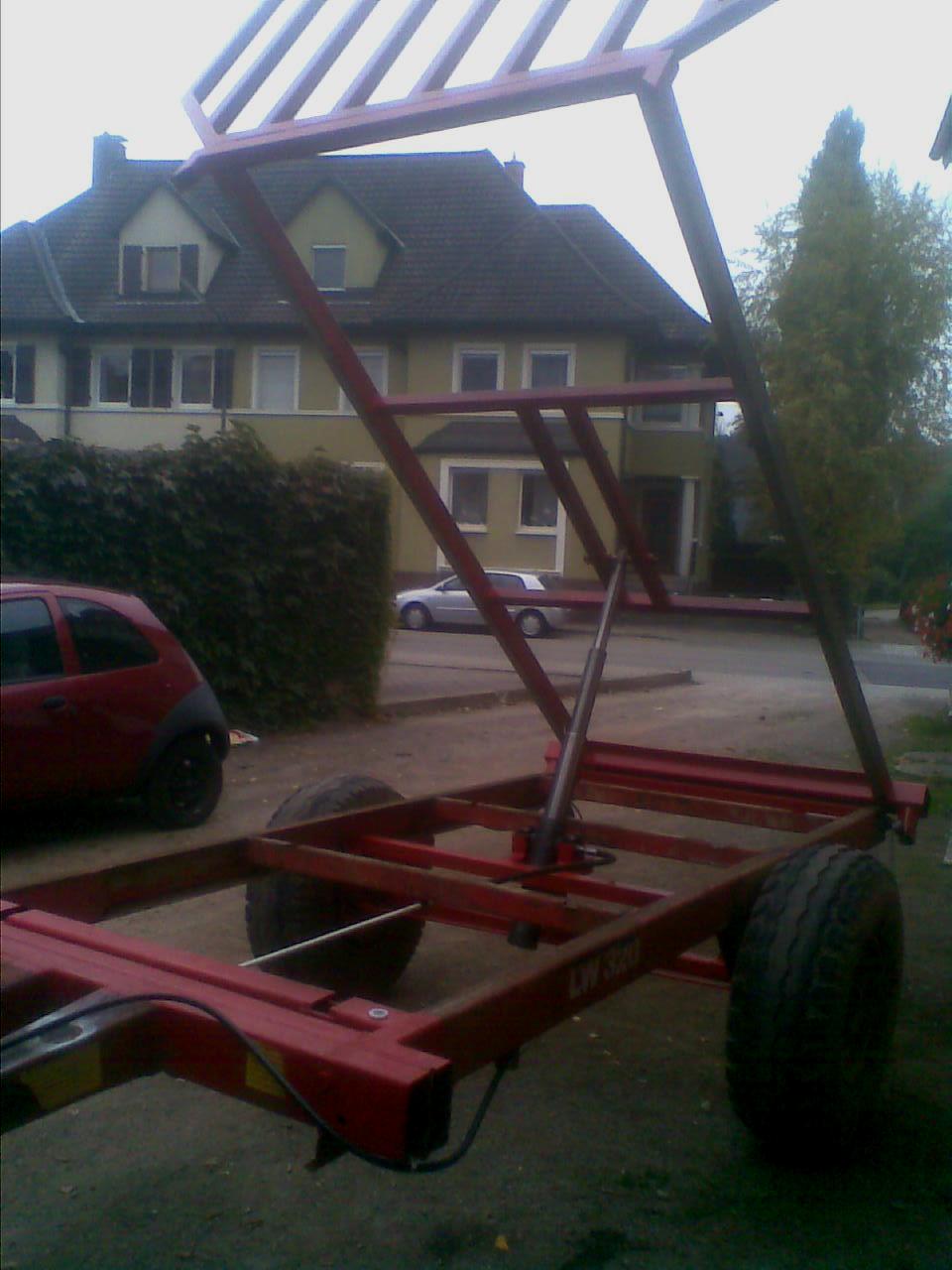

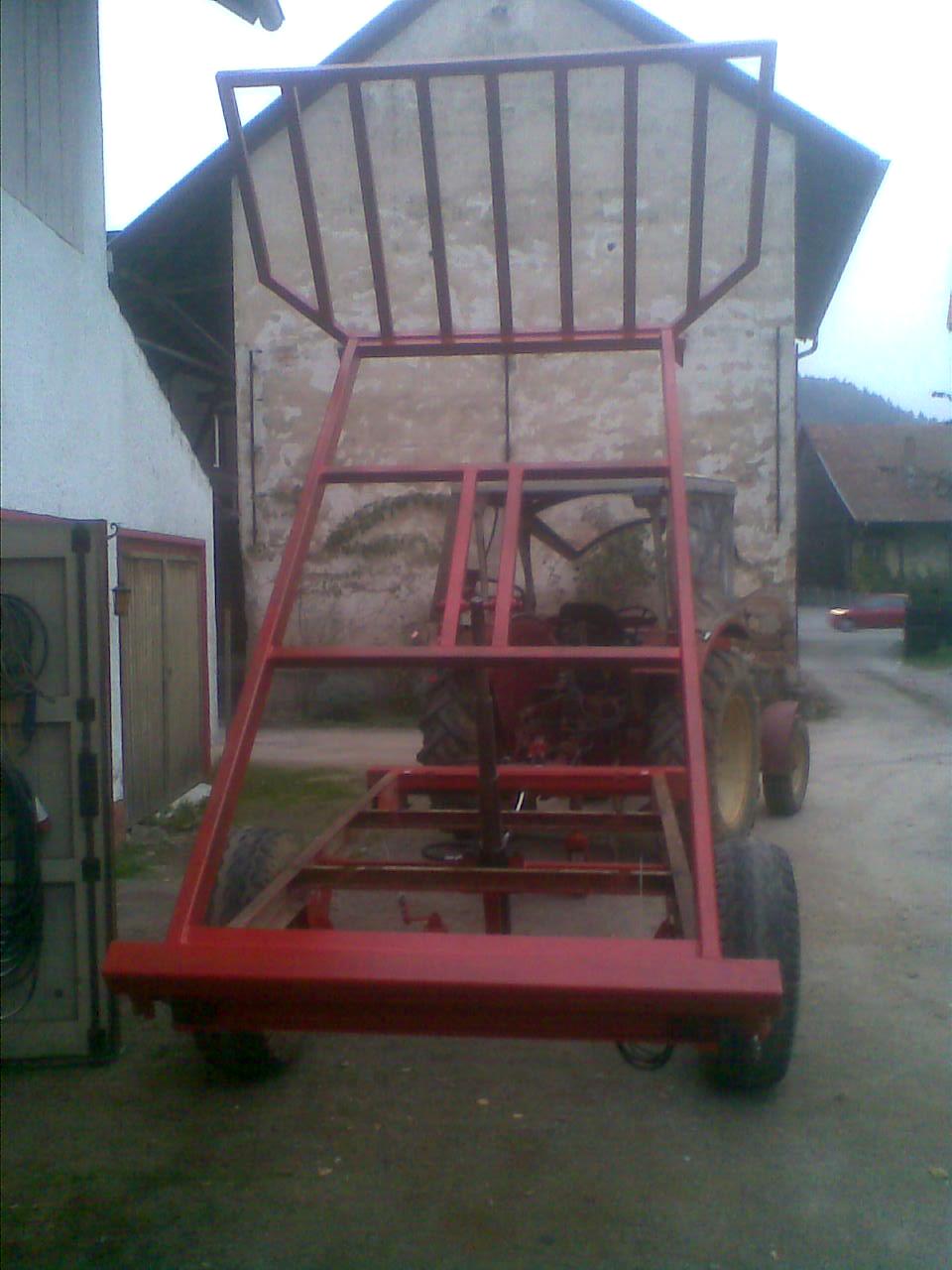

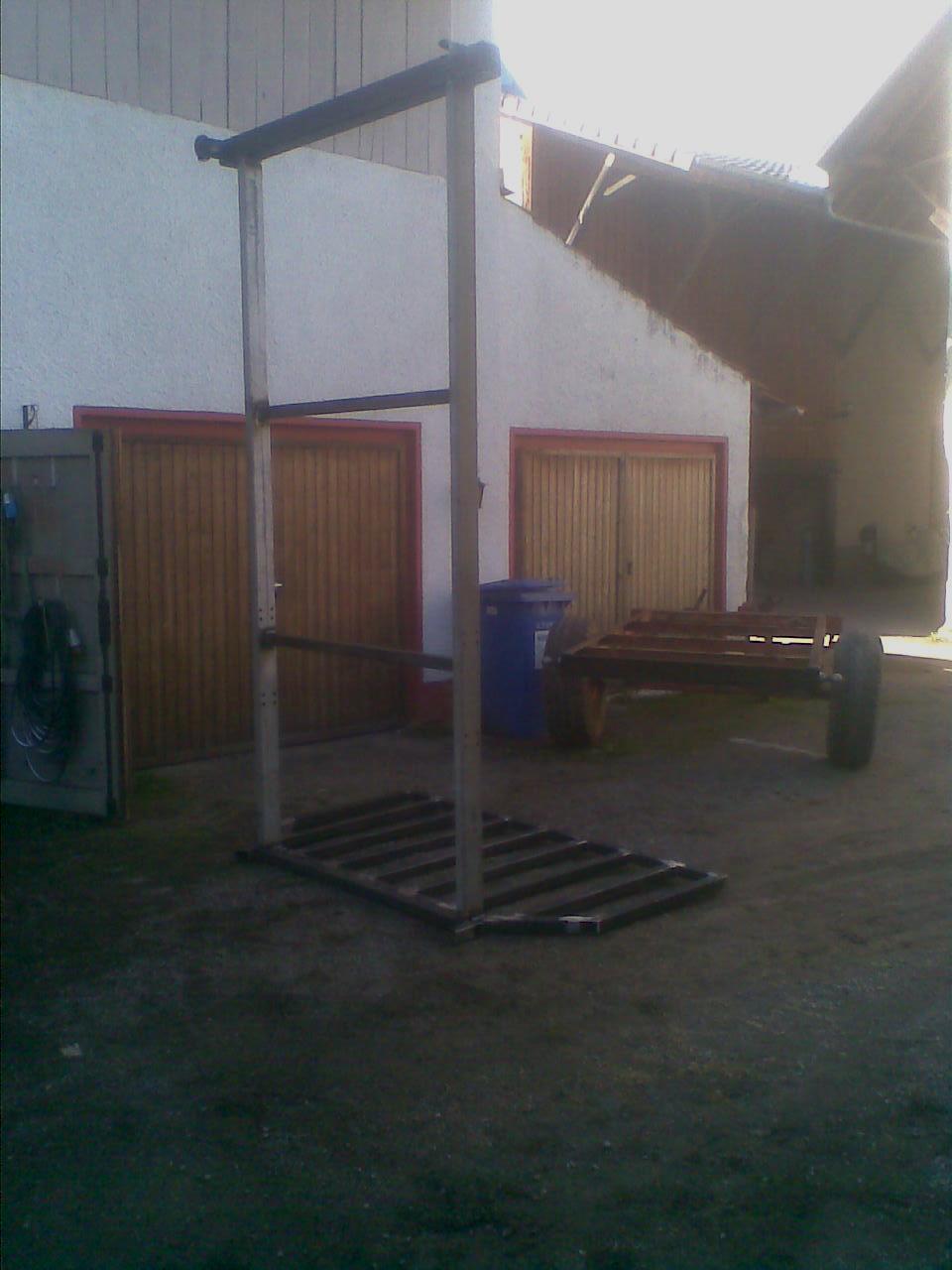

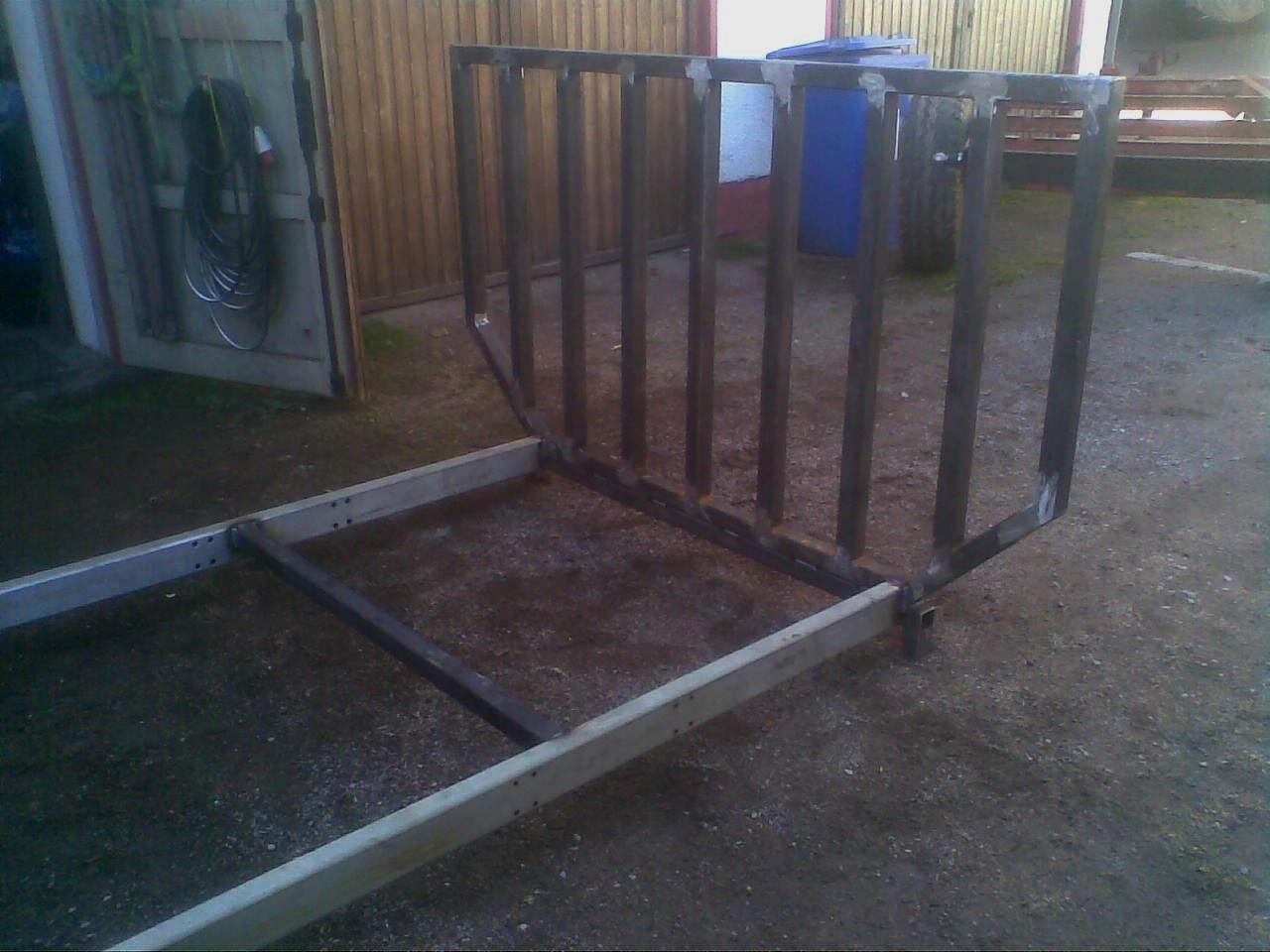

einbau des Hubzylinders Frontgitter und Rugen momentan bin ich an den Rungen und den Bordwänden werde sobald ich
die soweit fertig habe hier wieder vorstellen desweiteren soll noch nen Kran drauf binn gerade auf der suche nach was güstigem evtl Atlas Bauernlader wenn jemand was hat gerne mal anbieten also dann mal die Bilder denn die sagen ja mehr als Worte

Website · von **Falke** » So Okt 17, 2010 15:00

Hallo forsti, schöne Arbeit,
aber hast du die Wagenbrücke schon mal mit einem Gewicht von ein oder zwei Tonnen versucht zu kippen ?

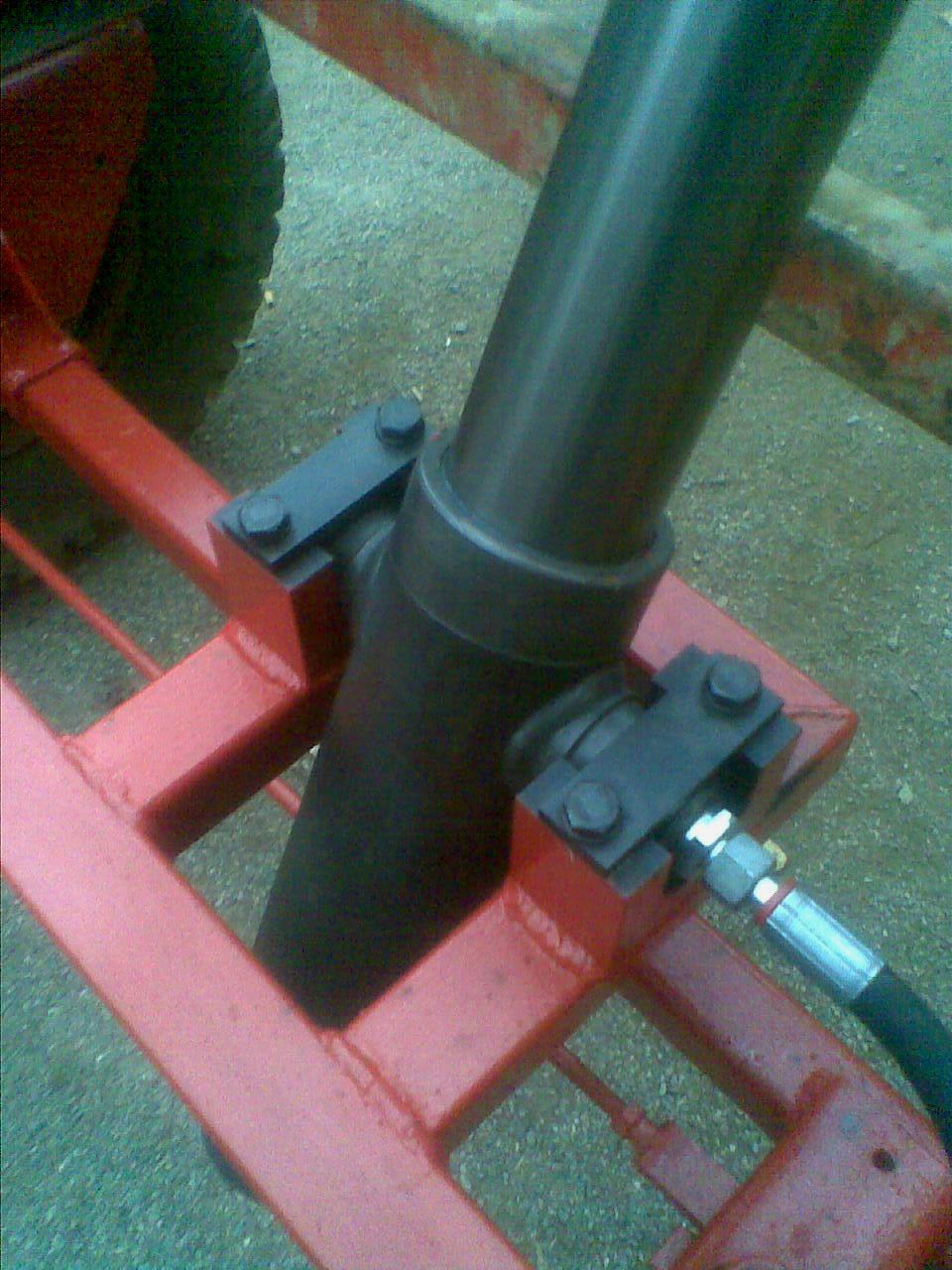

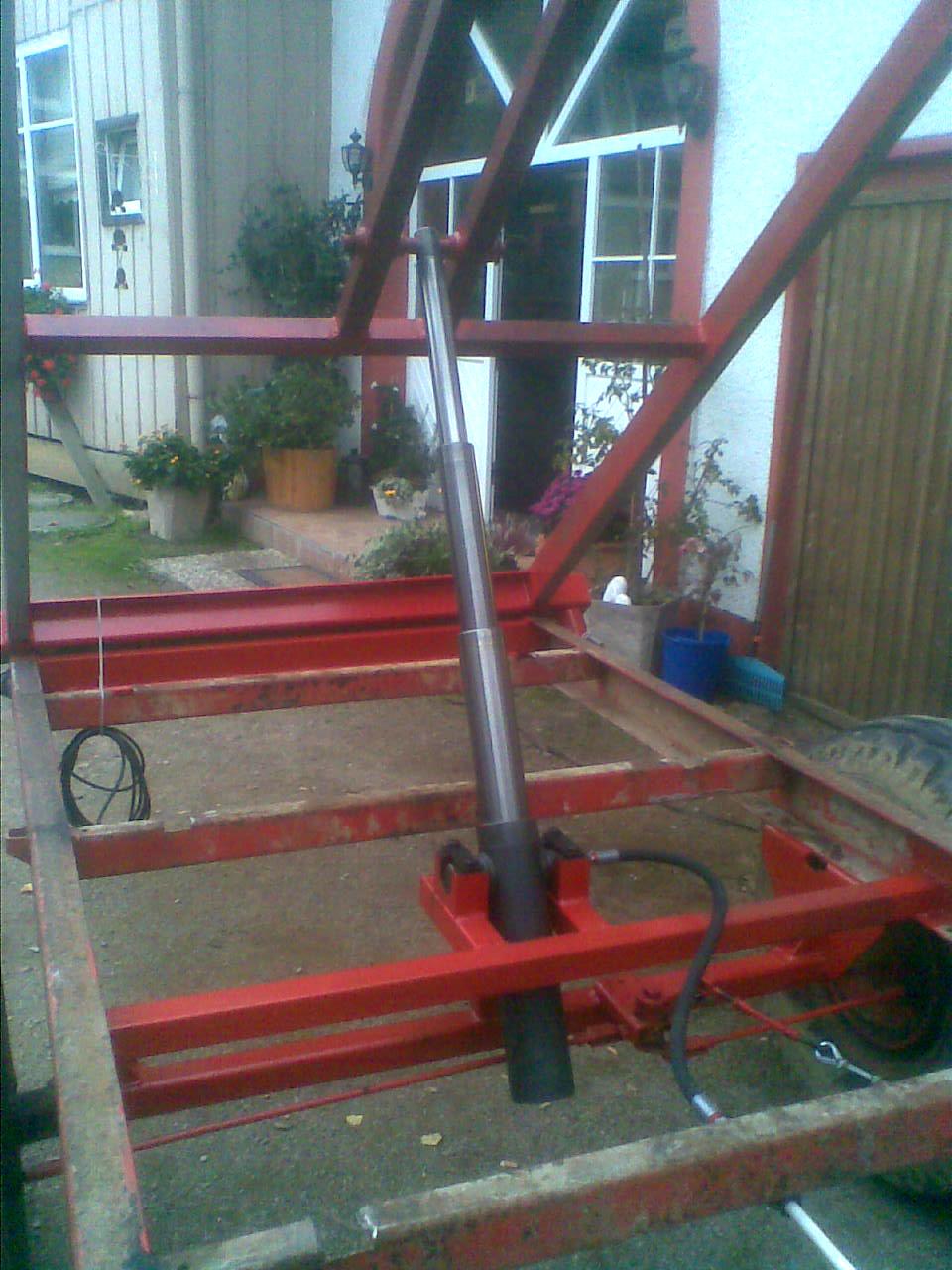

Ich denke, die Aufnahmen am Teleskopzylinder wird es dir ganz schön verbiegen, das muß noch ausgesteift werden !

Gruß
Adi

von **GT 225** » So Okt 17, 2010 22:21

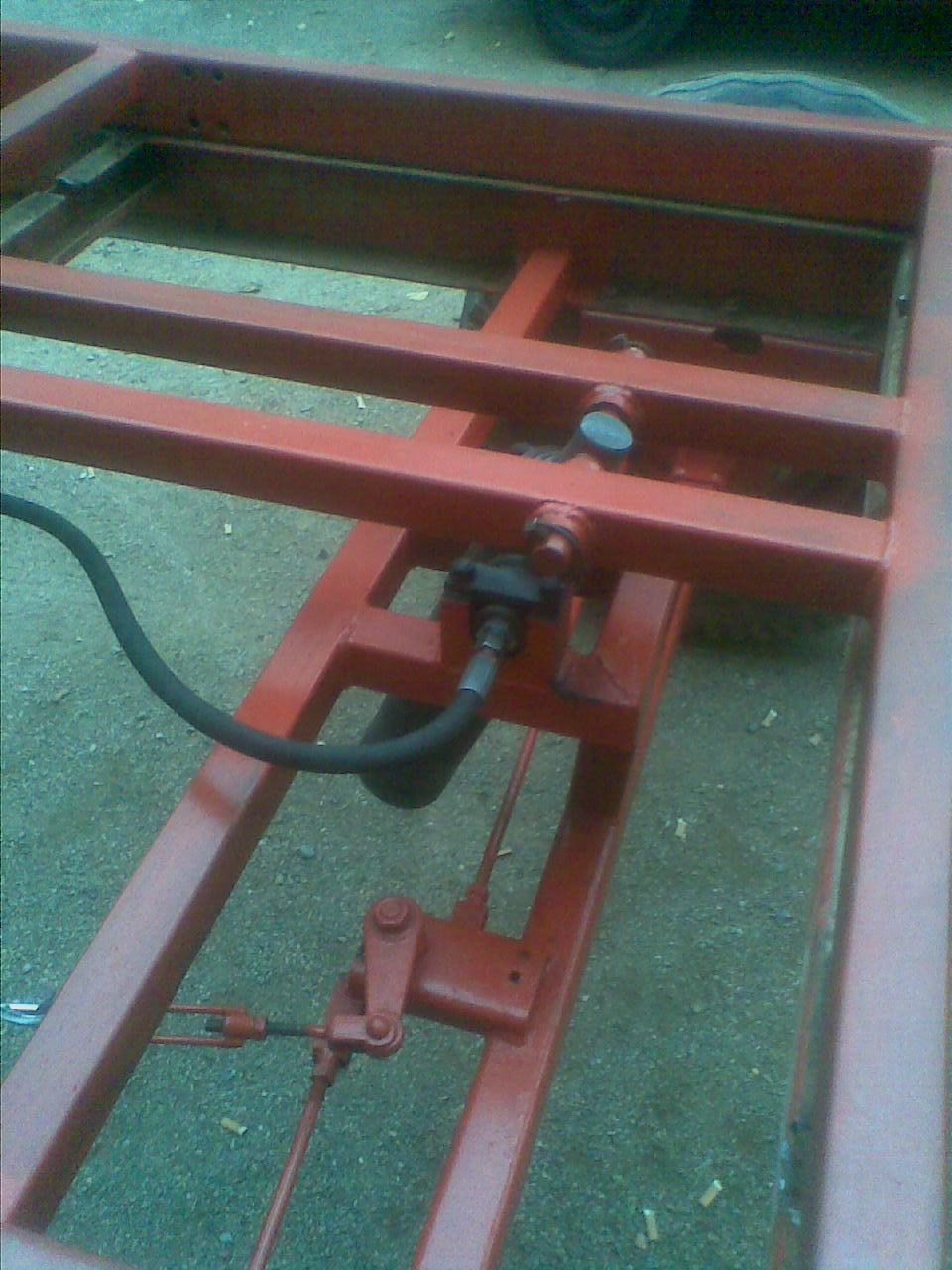

Hey Falke genau das mit der Aufnahme des Zylinders hätte ich auch für kritisch gehalten, aber man kann auch Bild 022.jpg erkennen, das forsti100 den Rahmen noch auf die Achse abstüzt.
Da man ja Achsen eigentlich nichts schweißen darf, hätte ich das evtl. auch versucht anders zu lösen. Hätte einfach parallel zum ersten Querträger noch einen weiter hinten eingeschweißt und dort die Träger, welche den Zylinder halten, drangeschweißt.
Aber alles in allem finde ich den Wagen jetzt schon sehr gut gelungen... Weiter so!

von **forsti100** » Mo Okt 18, 2010 18:13

das mit der Zylinderaufnahme ist etwas unglücklich gelaufen wollte ihn eigentlich anderst platzieren aber ne zweite Strebe wird noch eingeschweißt mom gibs nur die Abstützung auf die Achse weis zwar das das nicht ganz konform is aber fand ich die beste Lösung

von **forsti100** » So Okt 24, 2010 8:47

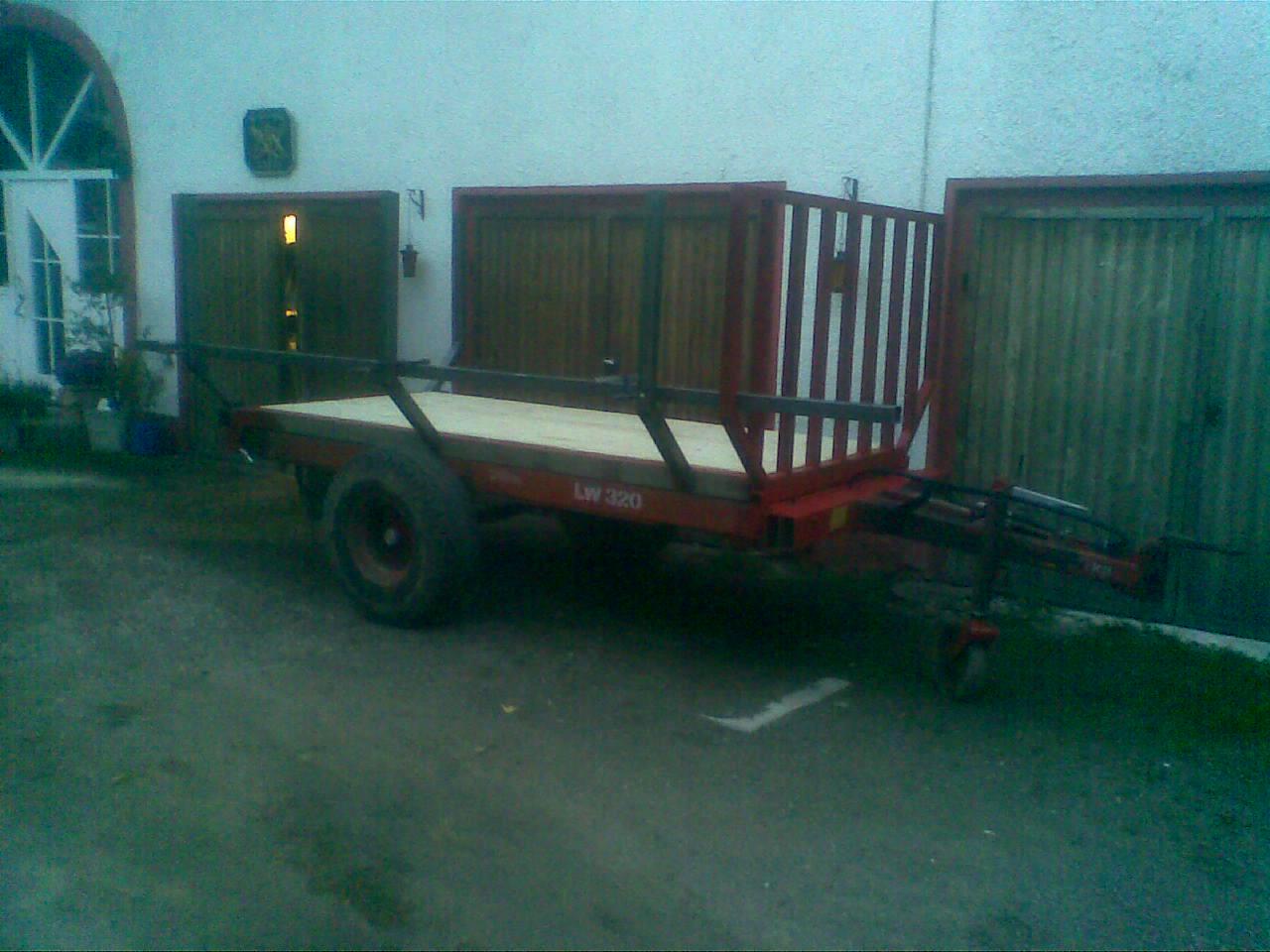

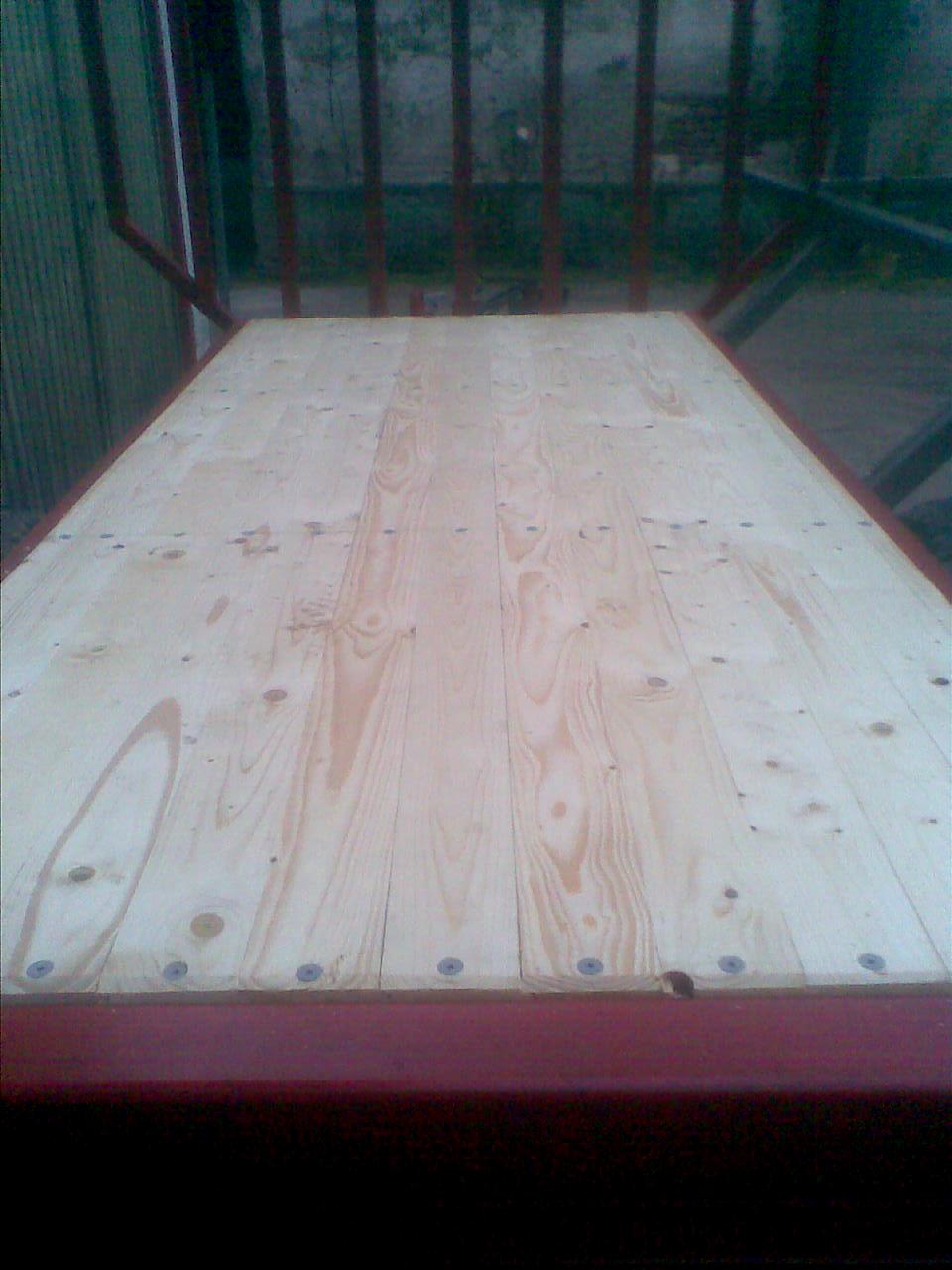

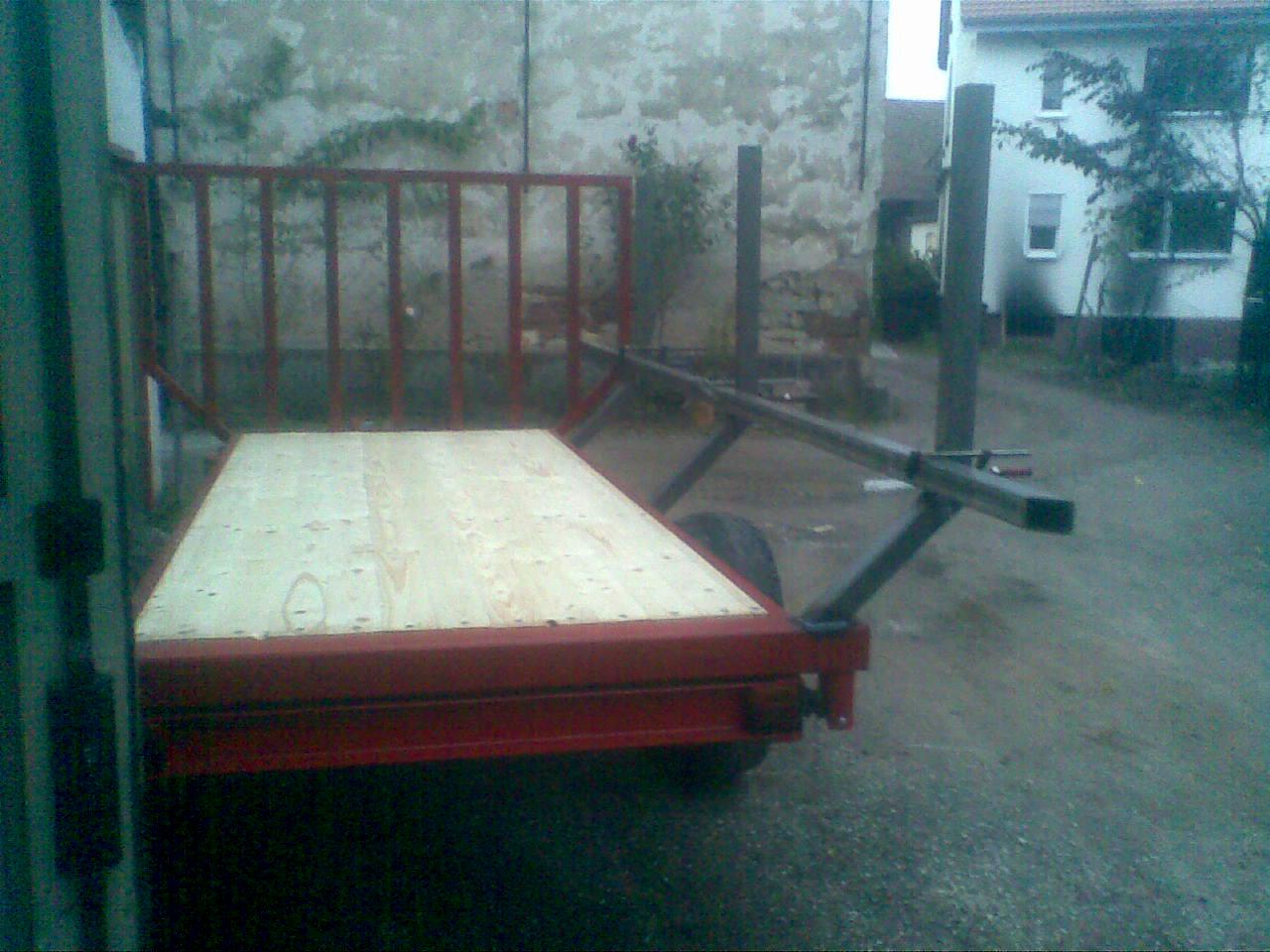

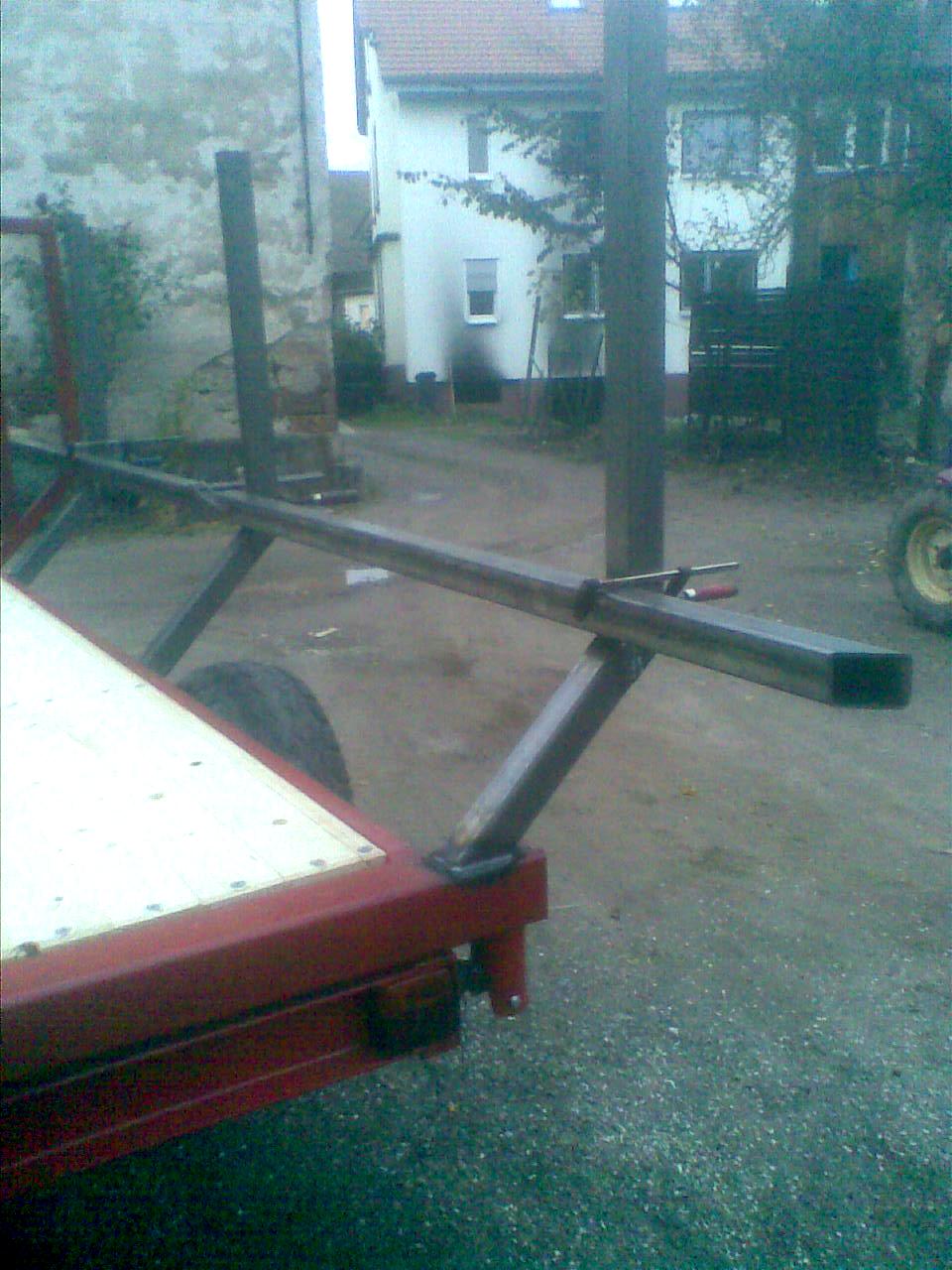

so wie versprochen neue Bilder bin etwas weiter gekommen Boden wurde gemacht und die Rungen sind in Arbeit und zum teil schon dran
denke das ich den wagen die nächsten 14 Tage fertig bekomme ein wenig Arbeit werden die Bordwände machen ich werde sie aus Blech fertigen aber werde darüber noch berichten
im Anhang noch nen paar Bilder Bild

von **forsti100** » So Okt 31, 2010 6:51

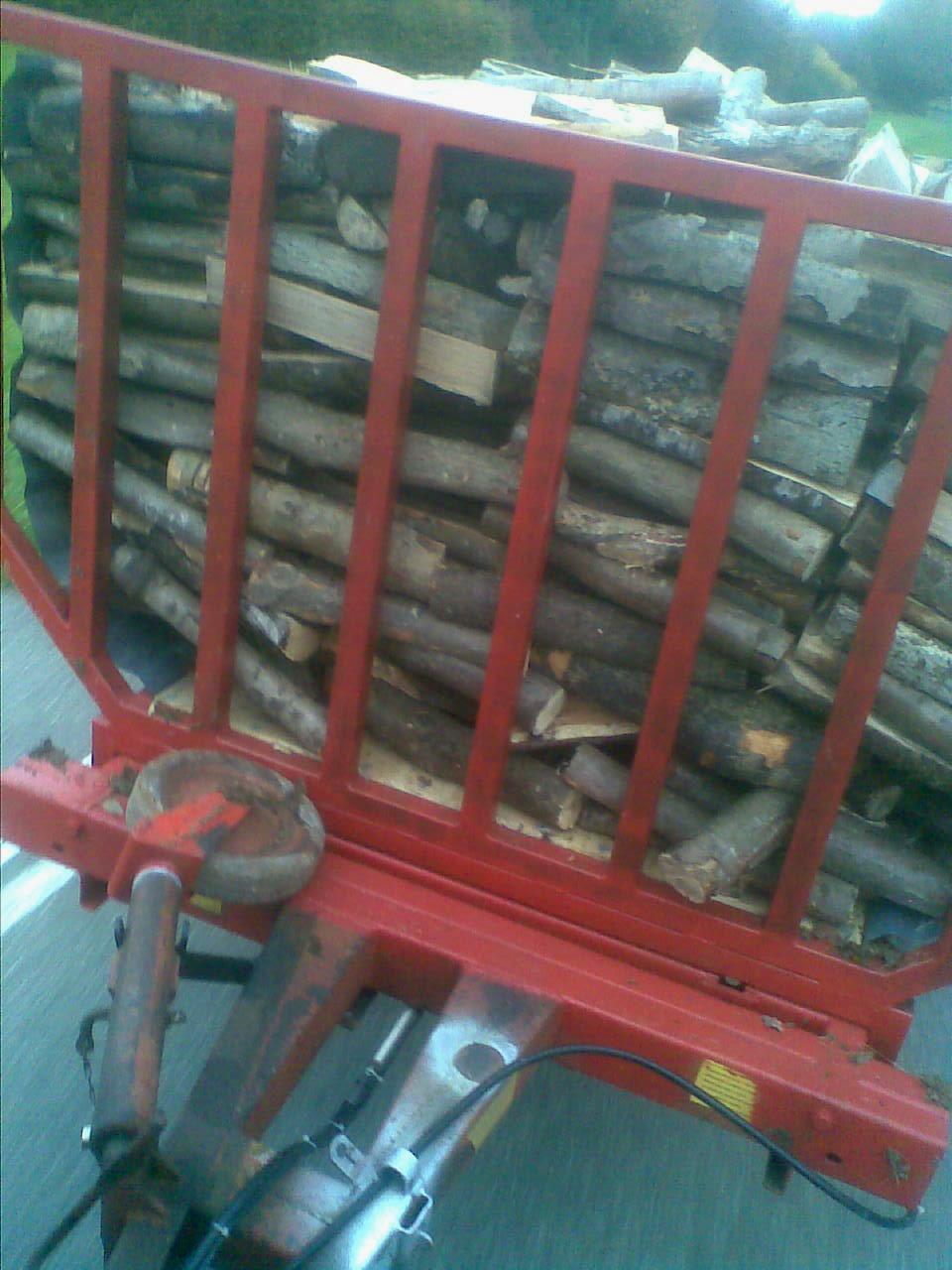

So der Wagen hatte nun seinen ersten einsatz

da ich unbedingt Holz holen musste hab ich mich etwas beilt und den Wagen zum grössten Teil fertig gemacht die Heckbordwand ist fertig die Seitenwände wurden nur mal proviesorisch reingemacht sie kommen noch zwieschen die Rungen und sind dann auch abnehmbar dies wird in den nächsten Tagen passieren insofern ich zeit dazu habe und das Endfinisch steht dann noch an die Lackierung wenns das Wetter noch zuläst sonst erst im Frühjahr übrigens hab ich nen Kran gekauft den ich nächstes Wochenende holen werde und noch draufbauen muß aber werde ich noch hier zeigen wie immer noch nen paar Bilder

von **forsti100** » So Okt 31, 2010 14:23

So hier noch nen paar Eckdaten zu dem Hänger

Fahrgestell : Mengel Ladewagen LW 320
Achse: 4 to gebremst über Handbremse
Länge: 4,60m
Länge Ladefläche 3,10m
Breite unten: 1,40m
Breite oben : 2,00m
Höhe: 2,00m
Ladehöhe :1,10m
Ladekante: 0.90m
Ladevolumen Scheitholz gesägt ca.4,5 Rm/Ster
Ladevolumen Scheitholz 1m ca.6,5 Rm/Ster
Ladevolumen Schüttgut ca 5,4 m³(gewichtsabhängig)
Hubzylinder:9 to Teleskopzylinder sowie Schläuche und Leitungen (von Hytec Hydraulik)
verwendetes Material Kipprahmen Vierkantrohr 100x80x4 , Vierkantrohr 50x50x3 , Vierkantrohr 100x100x4 ,U-Profil 130x5 ,Flachstahl 40x2 ,Trapetzblech , Beschläge für den Kipper Verschlüsse , Kipplager , Riegel alle samt von ( Archus Neumeier )

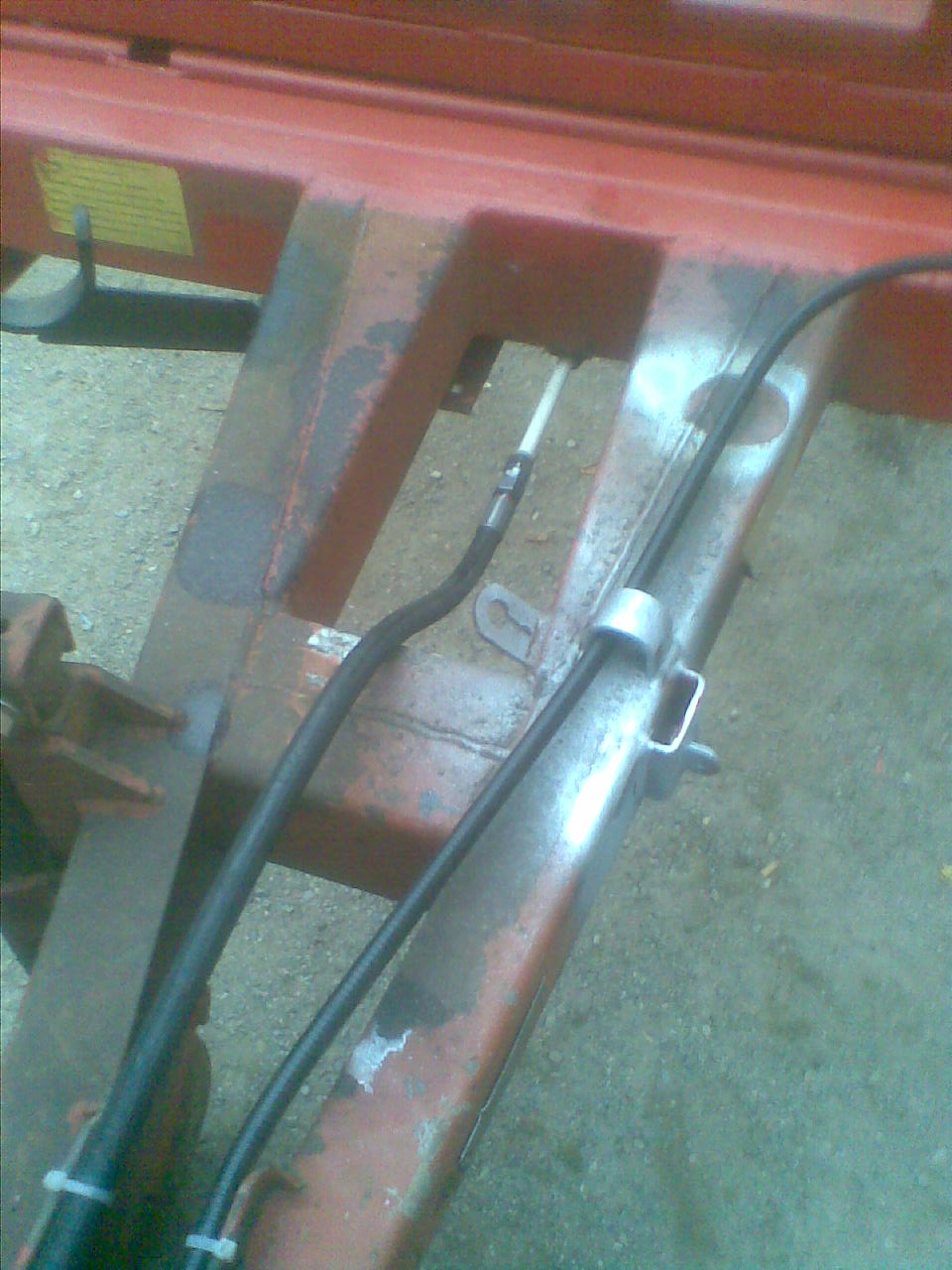

neue Lampen und Elektrik , Handbremsseil bei (e-bay)
Kosten: ca.1500,- Euronen + Kran nochmal 1500,- Euronen
Fragen oder Anregungen sind Herzlich Wilkommen also rann an die Tasten
so nun erst mal nen posting.php?mode=reply&f=43&t=54062# und wünsch euch viel spass bei und posting.php?mode=reply&f=43&t=54062# euren Projeckten
wie gesagt bei sobald der Kran drauf ist gibs wieder was neues
Gruß forsti 100

von **johndeere93** » So Nov 07, 2010 21:21

Ich finds ehrlich gesagt sehr schade das dir bisher noch keiner zu deimem wagen gratuliert hat oder diech kritisiert hat was ich sehr schade find da du da echt schön was auf die beine gestellt hast freu mich schon auf weitere bilder.

mach weiter so

von **Frank Neifer** » Mo Nov 08, 2010 9:13

Hab ihn ja gerade erst entdeckt :oops:

.Kann ich nur sagen :prost:

.Klein aber sehr Geil.Komm demnächst mal vorbei und teste mal,ob der Kipper Deutzverträglich ist.Der wäre als Häckselwagen schon zu gebrauchen :mrgreen:

für meinen Farmi(Aber bitte vorher noch die Stirnwand schließen bevor ich Abhohl.(alles quatsch,)Haste Fein gemacht..

von **forsti100** » Mi Nov 10, 2010 10:33

hallo zusammen habe am Wochenende den Kran geholt aber da ich mir ne Lungenentzündung geholt habe wird diese Woche nichts passieren danke noch für eure kommentare

: Kran; 51.jpg (54 KiB) 10629-mal betrachtet

von **gisybert** » Mi Nov 10, 2010 14:25

Liest sich alles ganz gut und macht solien Eindruck!

Aber mal was anderes zu dem Foto mit der Anbausäge. Ich arbeite zwar auch beim Brennholzschneiden mit Handschuhen, haben aber auch 1,5mtr lange Wippe, so das ich nicht in den bereich des Blattes komme.
Ums kurz zu machen, hab mit mit den Hanschuhen beim sägen schonmal n´Finger gekür

zt Recht schmerzhaft u man hat "lange" was davon!!

Nur so als Randbemerkung

von **fasti** » Mi Nov 10, 2010 22:51

Hallo,

woher hast du diese Wellblechtafel für die Bordwände her und was kosten die?

Danke!

von **forsti100** » Do Nov 11, 2010 9:31

fasti hat geschrieben:Hallo,

woher hast du diese Wellblechtafel für die Bordwände her und was kosten die?

Danke!

Hallo Fasti die Wellblechtafel sind beim Bedachungsbedaf zu bekommen zu den kosten kann ich dier leider nichts sagen da ich sie von einem Kollegen geschenkt bekommen habe dürften aber nicht all zu teuer sein

von **forsti100** » Do Nov 11, 2010 9:34

gisybert hat geschrieben:Liest sich alles ganz gut und macht solien Eindruck!

Aber mal was anderes zu dem Foto mit der Anbausäge. Ich arbeite zwar auch beim Brennholzschneiden mit Handschuhen, haben aber auch 1,5mtr lange Wippe, so das ich nicht in den bereich des Blattes komme.
Ums kurz zu machen, hab mit mit den Hanschuhen beim sägen schonmal n´Finger gekür zt Recht schmerzhaft u man hat "lange" was davon!!

Nur so als Randbemerkung

danke erst mal für deine bemerkung die Handschuhe trage ich nicht beim Sägen die sind von meinem Kumpel der das gesägte Holz auf den Wagen ladet aber trotzdem danke für den sicherheitshinweis

von **eifelwurm** » Do Nov 18, 2010 22:25

Ups, auch gerade erst gesehen :oops:

!Echt klasses Teil. Da würde mein (Kombi-) Ladewagen neidich hinterherschauen. Allzeit gute Fahrt!
