Binderberger Meterscheitautomat

von **Spaltprofi-BGL** » Mo Jan 19, 2015 17:44

Servus Falke,

wie geht's den der Nase? alles wieder verheilt?

Kann die Detail Bilder nicht ins Thema einspielen. Da würds sonst ärger geben. Email- Adressen haben wir schon getauscht.

Sorry, aber Binderberger möchte auch seine Maschinen verkaufen. :prost:

von **FIAT640** » Di Jan 20, 2015 19:37

Hi bin heute dazu gekommen ein bissle weiter zu machen.

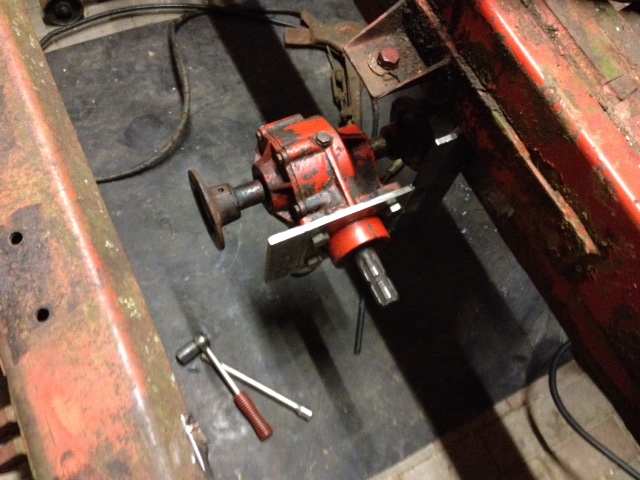

Habe eine Halterung für das erste Getriebe geschweißt und das Getriebe schonmal Probeweise hingebaut also die Halterung wird noch verstärkt.

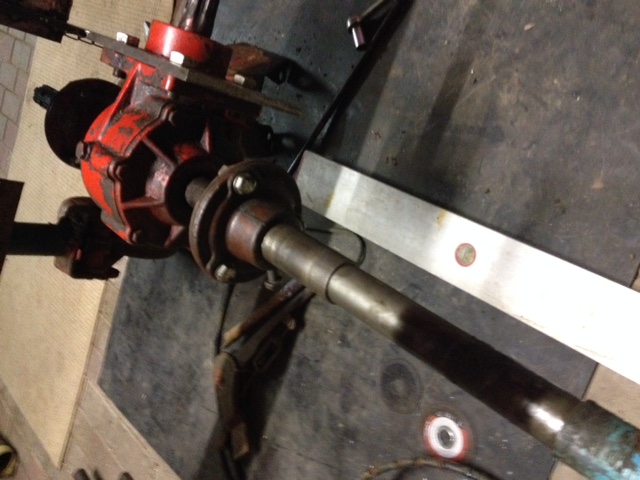

Das andere Getriebe habe ich komplett überholt (Lager,Dichtungen,Öl) und Passfedernuten in die Welle links und rechts gefräst auf der ich die Keilriemen verschieben kann.(verstellbare Schnittbreite)

Und die Welle fürht dann vom getriebe nach hinten auf das andere.

von **FIAT640** » So Feb 01, 2015 9:43

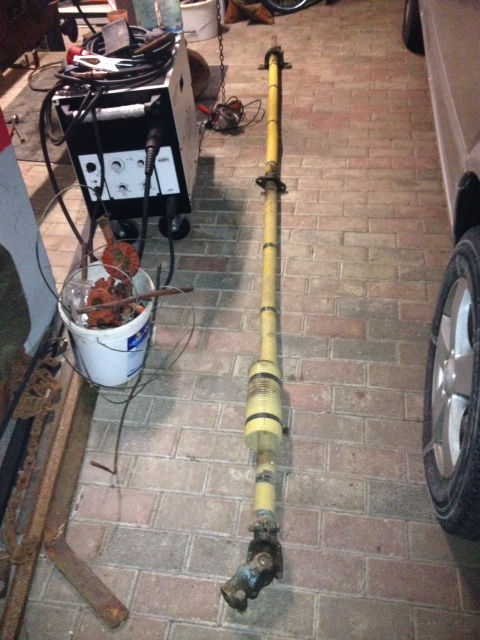

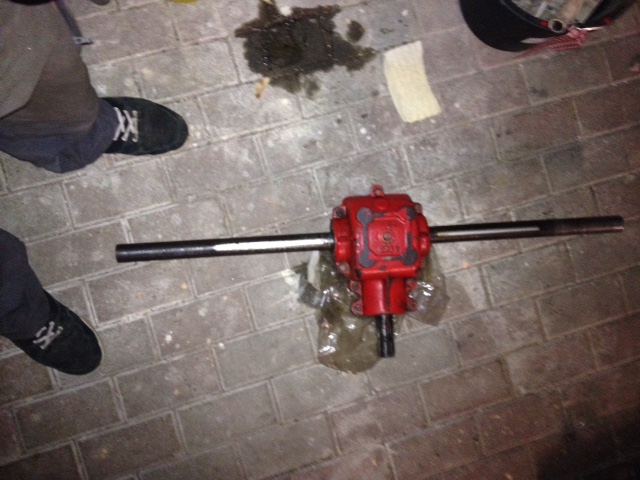

Hier noch ein paar bilder..

von **Baufix** » So Feb 01, 2015 9:49

Hallo Fiat !
Tolle Arbeit!!! Aus zusammen gestellter neuware ,ist es leicht etwas zu bauen , aber aus vorhandenem etwas Tolles zu mache , das ist eine gute leistung!!

von **FIAT640** » So Feb 01, 2015 9:51

Danke Baufix.
Ja das hast du recht, mit zusammengestellter neuware ist es wesentlich einfacher.
Aber mir macht das bauen sehr Spaß bin schon total gespannt wenn die sägeblätter das erste mal laufen

von **Peter90** » Di Feb 10, 2015 10:52

Interessanter Eigenbau!

Gibts schon wieder einen Fortschritt?

von **FIAT640** » Do Feb 12, 2015 17:02

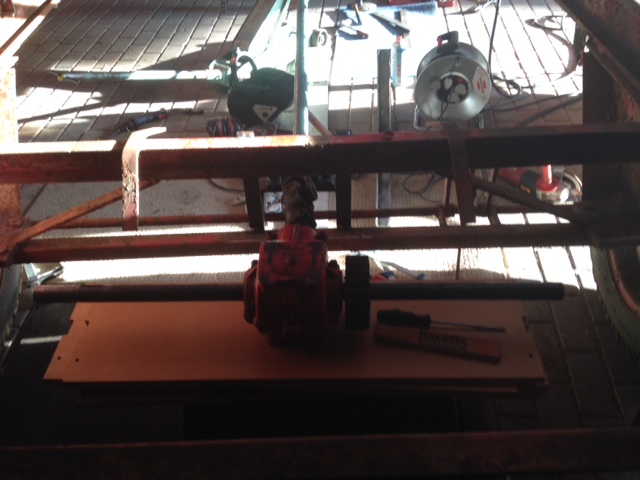

Ja ist schon etwas weiter voran gegangen. Halterung für die Welle hab ich geschweißt und mal eingebaut.
Demnächst kommt dann die halterung für das rote Getriebe.
Mfg

von **Peter90** » Fr Feb 13, 2015 10:49

Wie montierst du die Sägeblätte?
Du willst ja die Schnittbreiten verstellen oder?
Gruß

von **Spaltprofi-BGL** » Sa Feb 14, 2015 15:21

Hab dir die Fotos geschickt.

von **Wide** » Sa Feb 14, 2015 17:11

Peter90 hat geschrieben:Wie montierst du die Sägeblätte?
Du willst ja die Schnittbreiten verstellen oder?
Gruß

das würde mich auch interessieren...

von **FIAT640** » Mo Feb 16, 2015 17:35

Hier die Antwort für euch

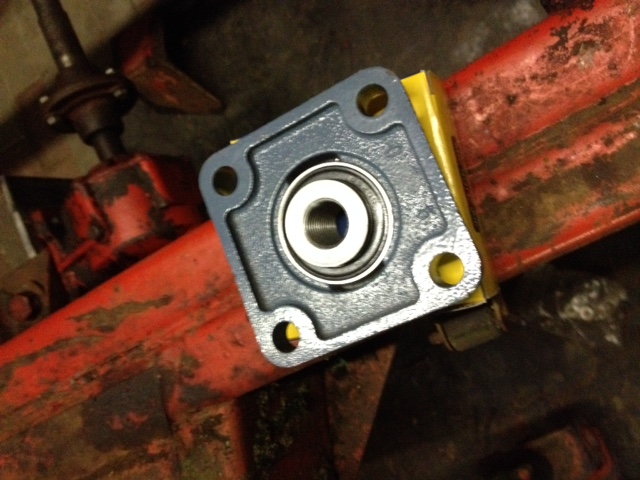

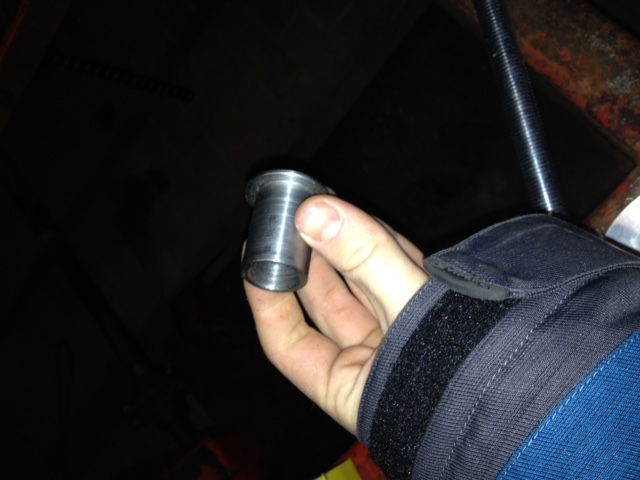

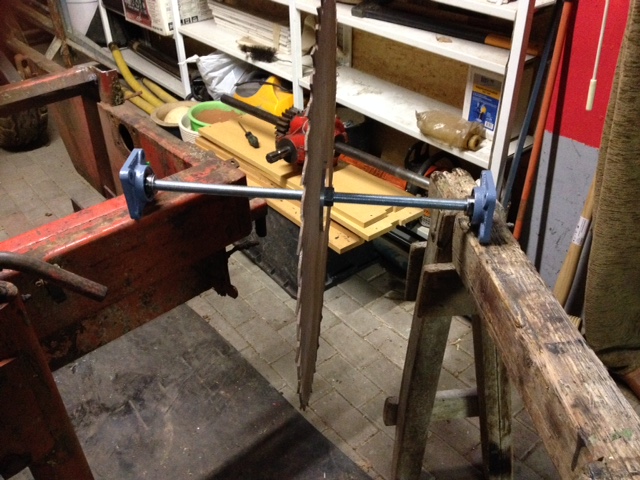

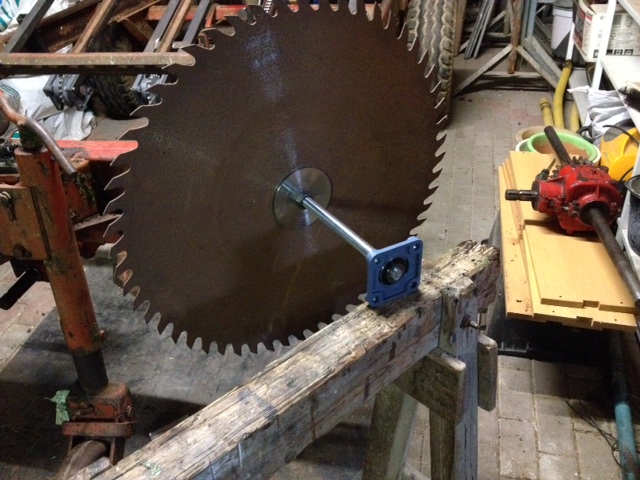

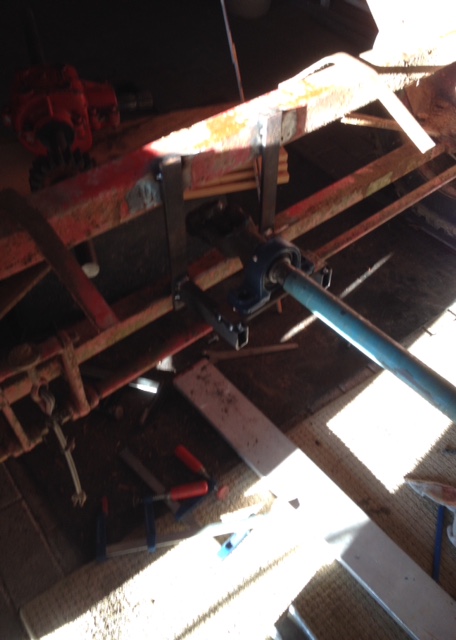

Das oder die Sägeblätter werden auf gewindestangen montiert so kann ich die Breite beliebig einstellen. Natürlich ist die Gewindestange jetzt noch ein bisschen zu lang und wenn ich diese so lang lassen tät würd se warscheinlich des schwingen anfangen. Die Stange wird dann noch gekürzt hab nur mal ein bild für euch gemacht.
Ich hab ja eh nur links und rechts einen spalt von 30cm wo ich die Sägeblätter theoretisch verschieben könnt.

Sorry hat ein bissle länger gedauert mit der Antwort..

von **warp735** » Mo Feb 16, 2015 17:50

Gewindestange?! Da drehts dir doch sofort eine Mutter auf, oder wie hast das gelöst?

von **FIAT640** » Mo Feb 16, 2015 17:55

Die Muttern werden ja noch gekontert und auf der seite auf die Sich die Mutter löst wird ein Stift reingesetzt damit die sich nicht vom Acker macht. Des Sägeblatt soll ja dann nur von 33cm 50cm umstllbar sein weil anderes holz sägen wir ja nicht und wenn ich an die Zwei positionen ein kleinen Loch bohr wo dann die mutter gesichert wird mit nem Stift hab ich ja automatisch meine länge gleich. Verstehst du was ich meine ?

von **harley2001** » Mo Feb 16, 2015 21:46

Also diese Gewindestange sieht mir etwas arg mickrig aus, meinst du nicht. Was hat die? 20mm ? Welche Güteklasse hast du geholt? 10.9, 12.9 ?
Ich glaube nicht, dass du damit einen runden Lauf hinkriegst.

von **Wide** » Di Feb 17, 2015 8:14

FIAT640 hat geschrieben:Hier die Antwort für euch
Das oder die Sägeblätter werden auf gewindestangen montiert so kann ich die Breite beliebig einstellen. Natürlich ist die Gewindestange jetzt noch ein bisschen zu lang und wenn ich diese so lang lassen tät würd se warscheinlich des schwingen anfangen. Die Stange wird dann noch gekürzt hab nur mal ein bild für euch gemacht.
Ich hab ja eh nur links und rechts einen spalt von 30cm wo ich die Sägeblätter theoretisch verschieben könnt.

Sorry hat ein bissle länger gedauert mit der Antwort..

Ich habe letztes Jahr das gleiche Projekt gestartet. Die Verstellung der Sägeblätter war mein größtes Problem. Ich denke das mit der kleinen Gewindestange wird lebensgehährlich.

Ich habe es so gelöst:

Habe mit für jedes Sägeblatt eine Welle mit Lager angefertigt. Auf den Wellen ist ein Sägeblattflansch verbaut. Das Sägeblatt wird mit einer Mutter befestigt. Einmal links Gewinde und einmal rechts. So ziehen sich die Mutteren beim Laufen der Maschine fest.
Die Wellen habe ich jeweils auf einem Gestell befestigt das ich auf Schienen in der Breite verstellen kann. Zur Schnittlängen Einstellung muss ich die Sägeblätter und die Antriebsriemen entfernen und dann kann ich die beiden Wellen seperat verschieben. Der Umbau von 33 cm auf 50 cm dauert ca. 10 Minuten. Bei 50 cm ist nur eine Säge verbaut.

Meine Säge läuft jetzt noch bis zum Frühjahr "Probe" und dann gehts weiter. Habe mittlerweile fast 200 rm Brennholz damit Geschnitten. Läuft echt gut.
Das Förderband auf das das Holz gelegt wird läuft zurzeit noch mit einer Konstanten Geschwindigkeit (zu langsam). Ich möchte die Geschwindigkeit über einen Frequenzumrichter steuern und mit der Sägeblattdrehzahl abstimmen...

Viel Erfolg mit deinem Projekt

Wird sicher interessant :prost:
