Hallo Leute,

ich habe mir eine Blockbandsäge selber gebaut. Diese hatte ich auch schonmal im orum Forstwirtschaft vorgestellt. Nun habe ich sie nochmal zerlegt und ein paar Verbesserungen vorgenommen und den Schlitten auch mal lackiert.

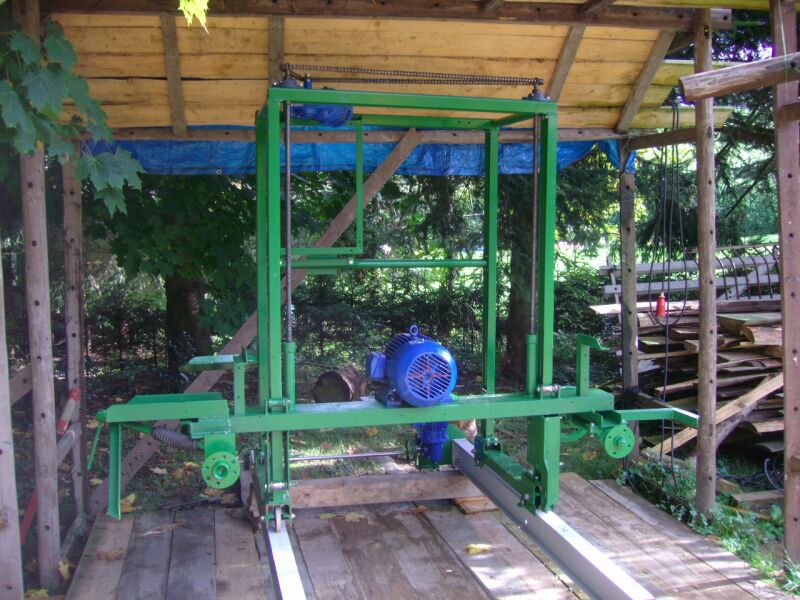

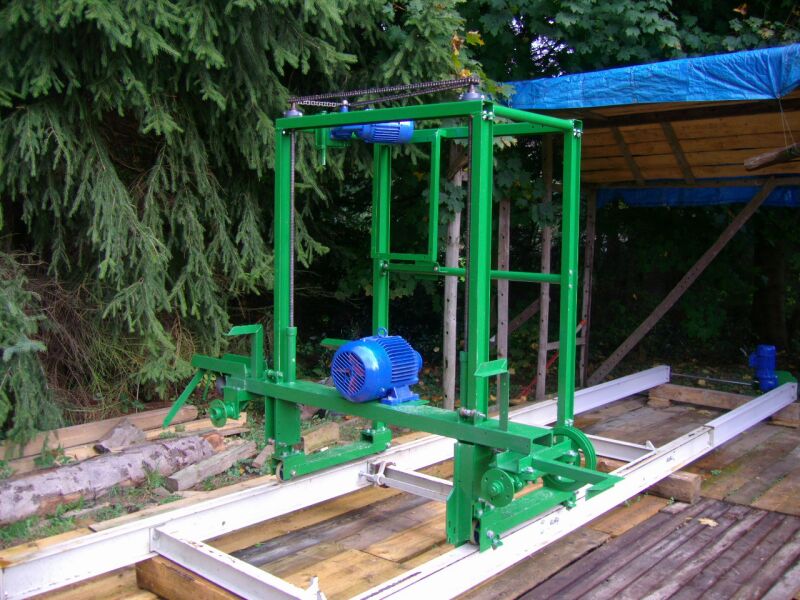

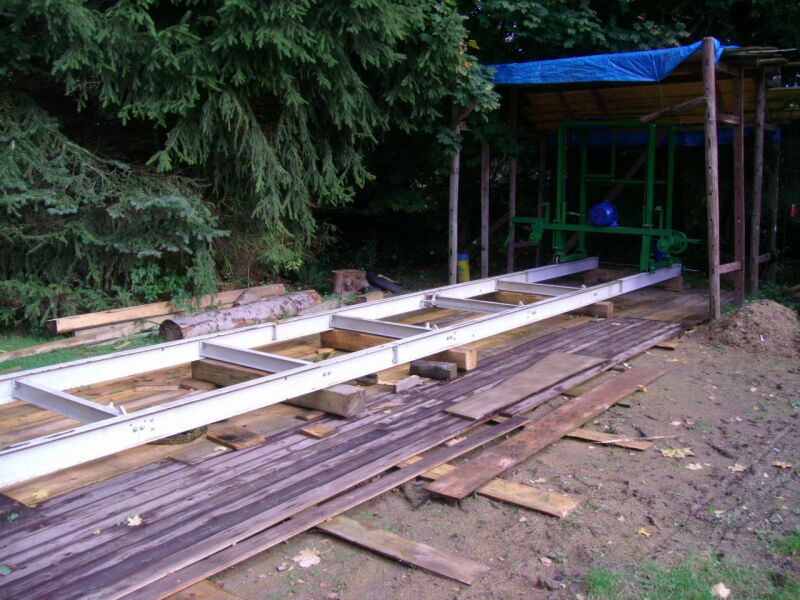

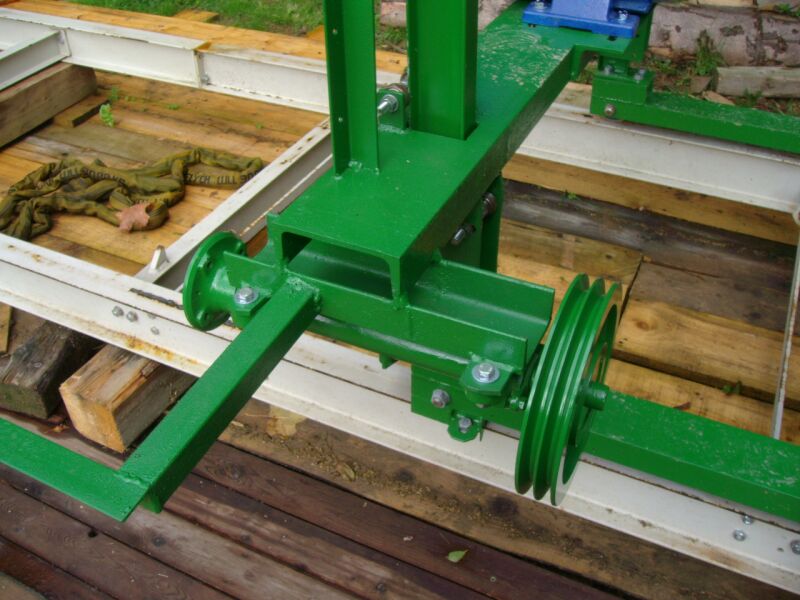

Hier einige Bilder vom Wiederaufbau:














Weitere Bilder vom kompletten Zustand und dem ersten, gesägten Holz auf der neuen "Version" gibt es später.

Gruß aus dem Oberbergischen

Zupi

Hallo,

so hier sind nochmal ein paar Bilder.

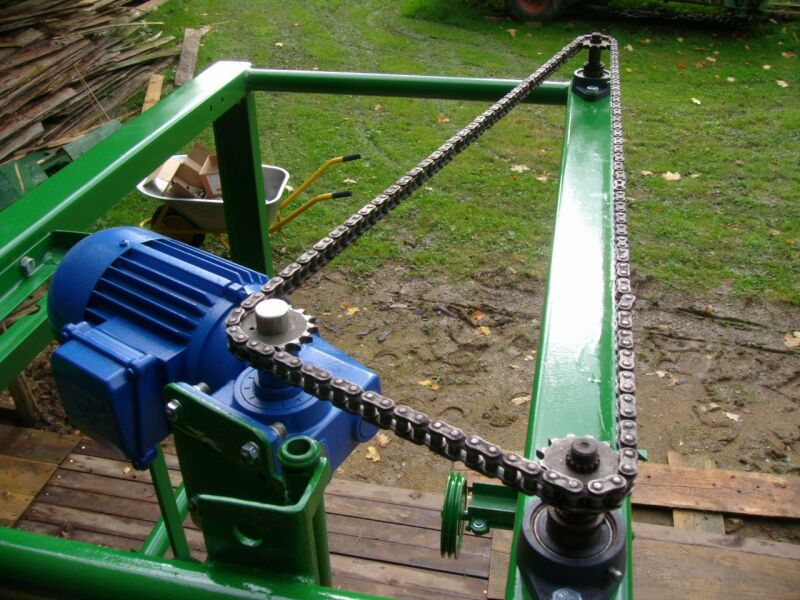

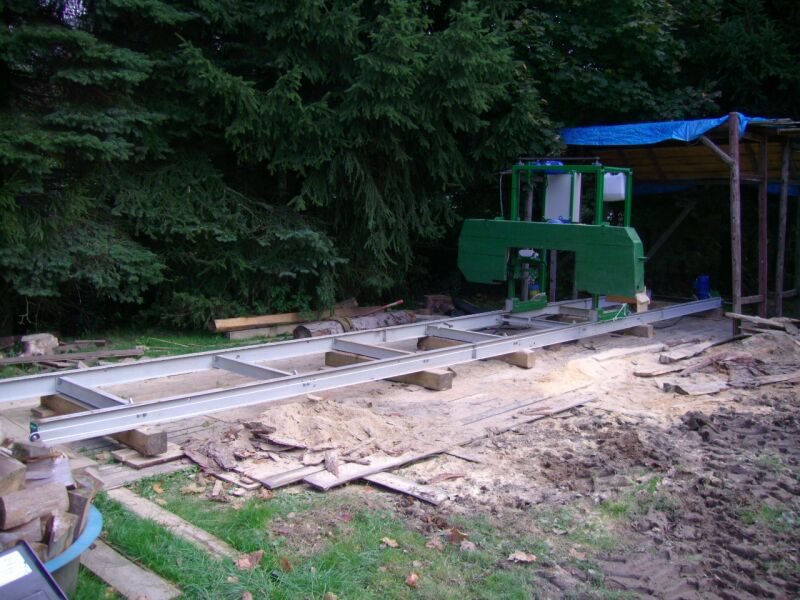

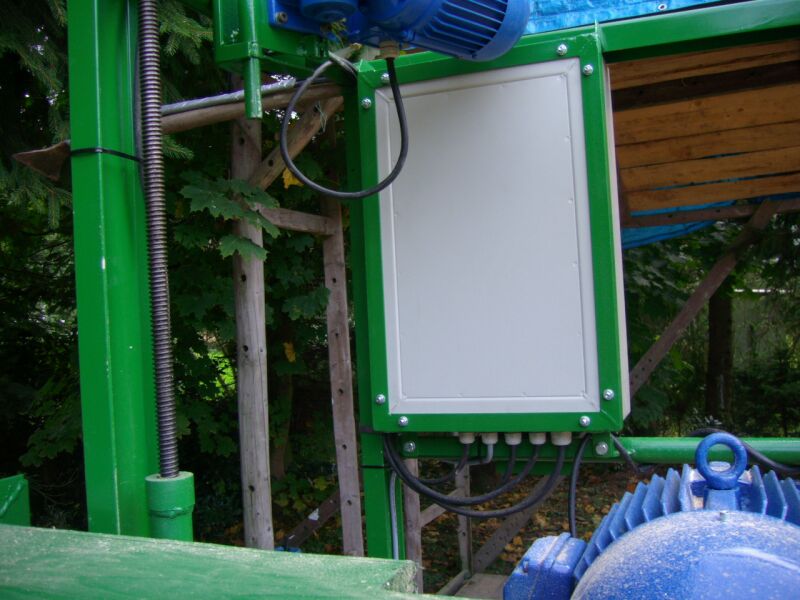

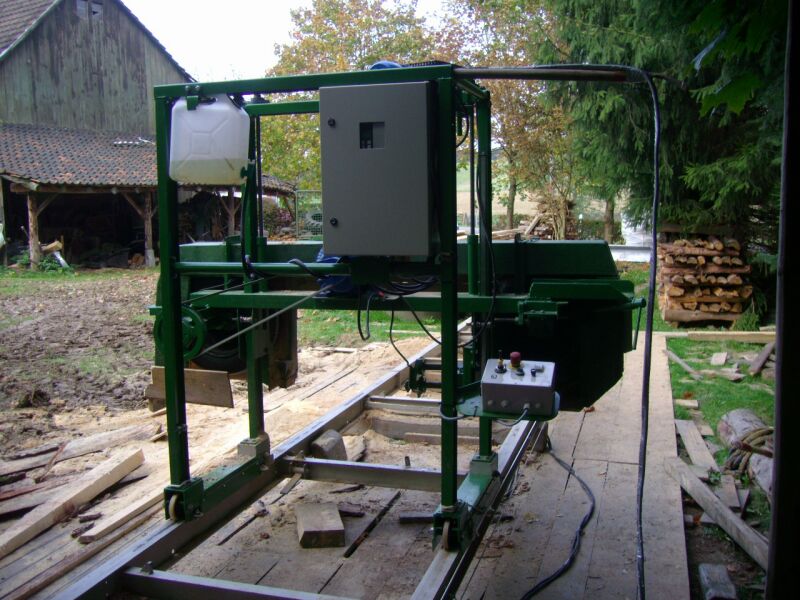

Das ist der derzeitige Zustand mit Schaltkasten, Bedienpult, elektrischem Vorschub, elektrischer Höhenverstellung und Sanftstarter für den Sägemotor.

Fehlt nur noch mehr Holz zum aufschneiden...























Kommentare, konstruktive Kritik oder Verbesserungsvorschläge erwünscht.

Gruß vom Hobbysäger

Zupi

Das Ding hat was!! Respekt! Nimmst du den FU auch zur Schnittgeschwindigkeitsverstellung her oder nur wegen dem Sanftanlauf?
Über die Kosten reden wir im Hobby-Fall eh nicht

Kritikpunkt: Du wohnst zu weit weg, um mein Holz zu schneiden!

gruß
Markus

Hallo Markus,

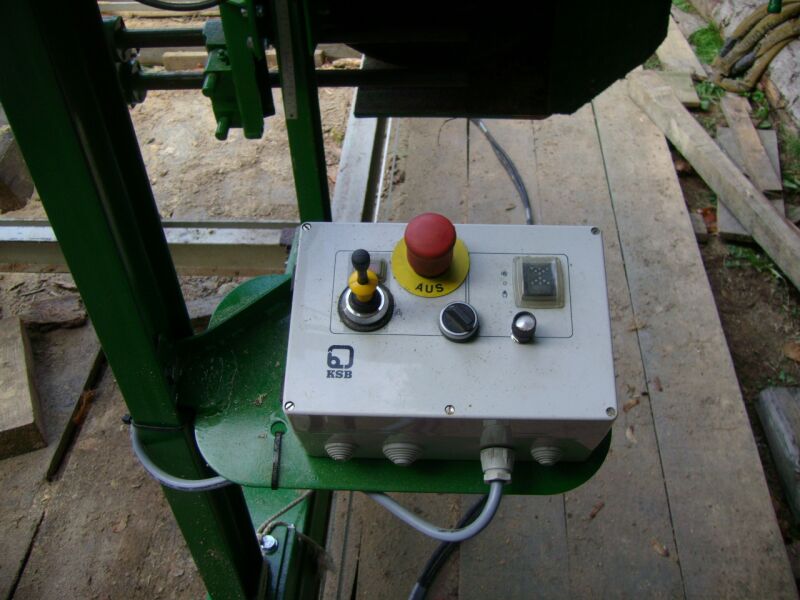

Danke. Der Frequenzumrichter steuert auschließlich den Motor für den Vorschub. So kann ich einfach über den Joystick am Bedienpult Vor- und Zurückfahren und über den Drehregler die Geschwindigkeit von 0-30m/min wählen.

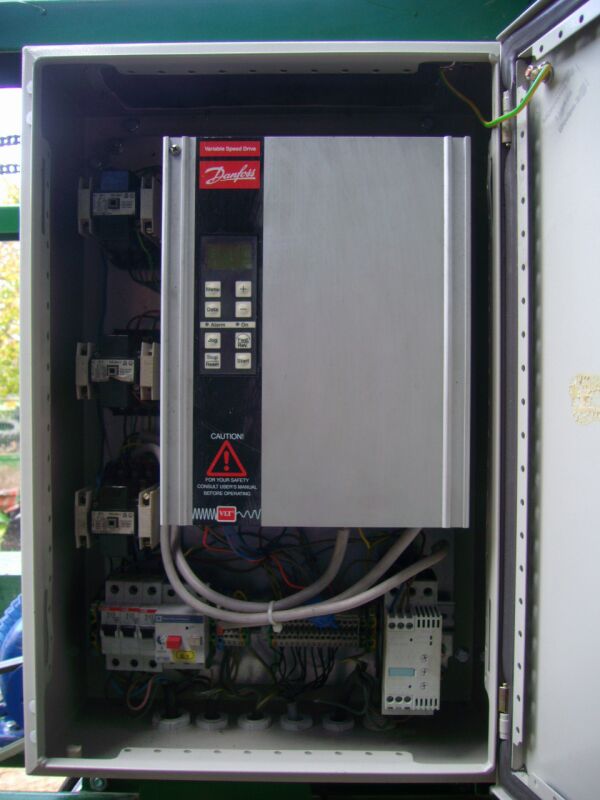

Der Sanftstarter für den Sägemotor sitzt ganz unten rechts im Schaltkasten. Hier kann ich nur die Ein- und Ausschaltphase sowie die Einschaltspannung einstellen. Definitiv schöner als nen alten mechanischen Stern-Dreieckschalter, der gerne mal die Sicherungen fliegen lässt...

Tja, die Kosten...
Ich sags mal so: In die Region deines Rückewagens komm ich Glücklicherweise nicht annähernd...
Ich hoffe davon gibt es bald Bilder im Einssatz

Gruß
Zupi

dazu kann man nicht mehr als "TOP" Sagen

Danke Kugelblitz für das Lob.

Für die erste Säge die ich gebaut habe bin ich auch durchaus zufrieden

Gruß
Zupi

Tolles Ding!

Was diek Kritik betrifft, schließe ich mich Markus an!

Macht wirklich einen guten Eindruck!

Ich hatte mal einen Menschen mit einer sehr ähnlichen, mobilen Anlage bei mir auf dem Hof, um mein Holz schneiden zu lassen. Das Ding war halt "von der Stange" gekauft, und er musste für den Vorschub von Hand kurbeln.

Da hast du ja die Komfort-Variante!

Hallo Rotertrecker,

Danke für das Lob!

Euren Kritikpunkt kann ich leider nicht so schnell abstellen

Bevor ich die Säge neu aufgebaut hab, habe ich den Schlitten nur von Hand geschoben. Bin mit der "Komfort-Variante" jetzt auch deutlich zufriedener.

Gruß
Zupi

Hallo,

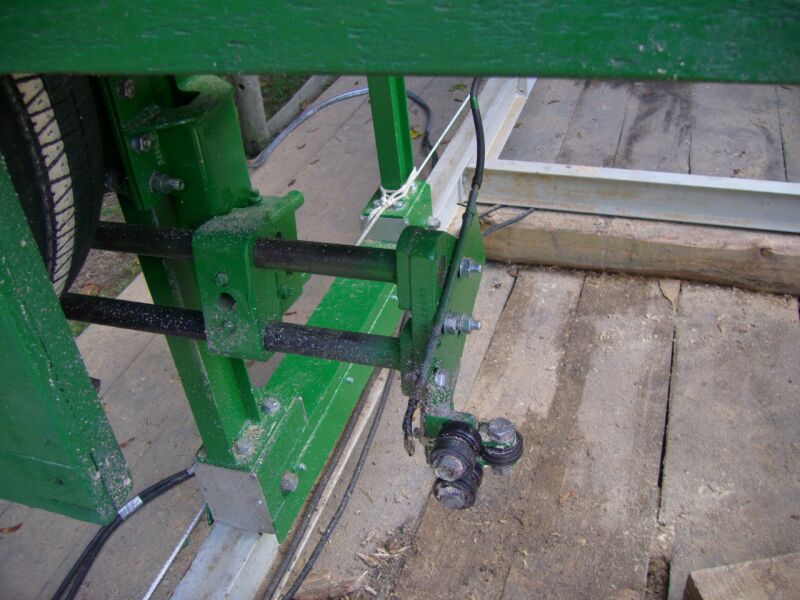

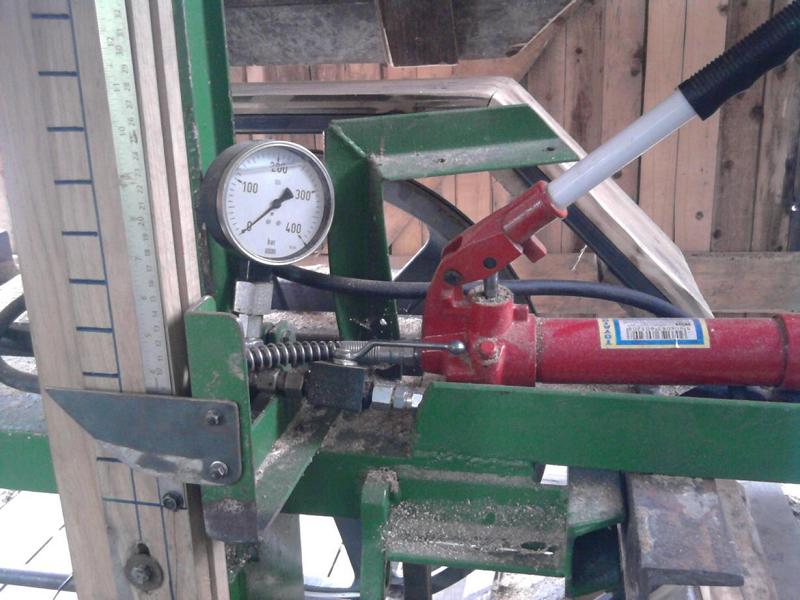

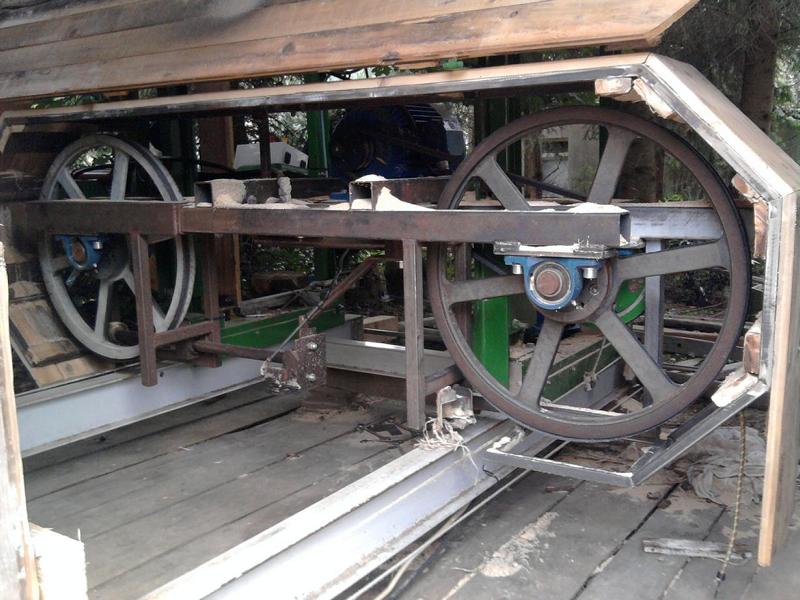

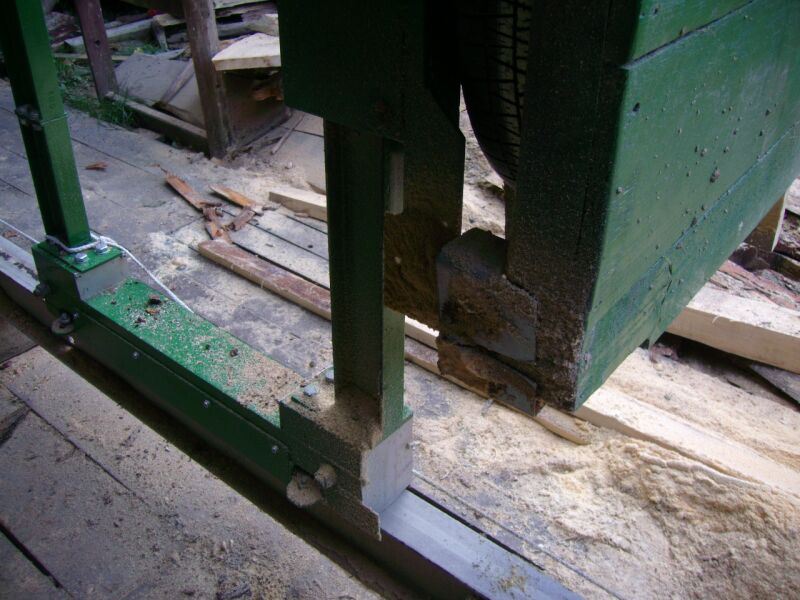

habe in den letzten Wochen nochmal einen komplett neuen Sägekopf gebaut damit die Bänder ruhiger laufen und schneller zu wechseln sind (jetzt einfach nur auflegen und mit der Handpumpe Spannung drauf geben fertig). Die Rollenführung ist einer Führung aus Stahlblöcken gewichen, da die Kugellager zu schnell verschlissen sind, aufgrund der Wasserschmierung und den hohen Drehzahlen. Die Sägebandschmierung und Kühlung ist nun auch automisch über ein Magnetventil angesteuert.







Leider bin ich wohl demnächst gezwungen das Sägewerk zu veräußern, da es doch recht viel Platz in anspruch nimmt...
Falls jemand Interesse hat kann er sich gerne bei mir melden.

Gruß Zupi

was willst du denn für die säge haben?

hallo bin im mom auch daran eine blockbandsäge zu bauen oder kaufen hast du deine schon verkauft liegt ja schon einige zeit zwischen dem letzten eintrag und heute oder hast du noch eine plan von deinem bau
lg

Hallo,
meine Säge ist verkauft. Konstruktionspläne hab ich dazu nie wirklich gemacht.
Ich würde dir empfehlen mal ein Blick auf diese Seite zu werfen. Dort sind unter "Gallery" wirklich viele Bilder von Eigenbauten zu finden und unter "Forum" gibts auch ne Menge Informationen.
Viel Erfolg beim Eigenbau wünscht
Zupi

Hallo zusammen,
mal nach längerer Zeit was Neues von der Blockbandsäge.

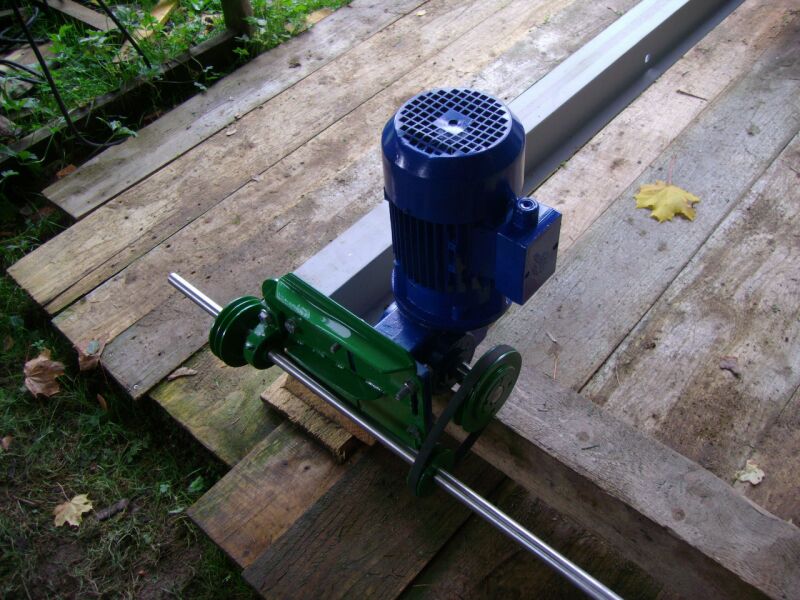

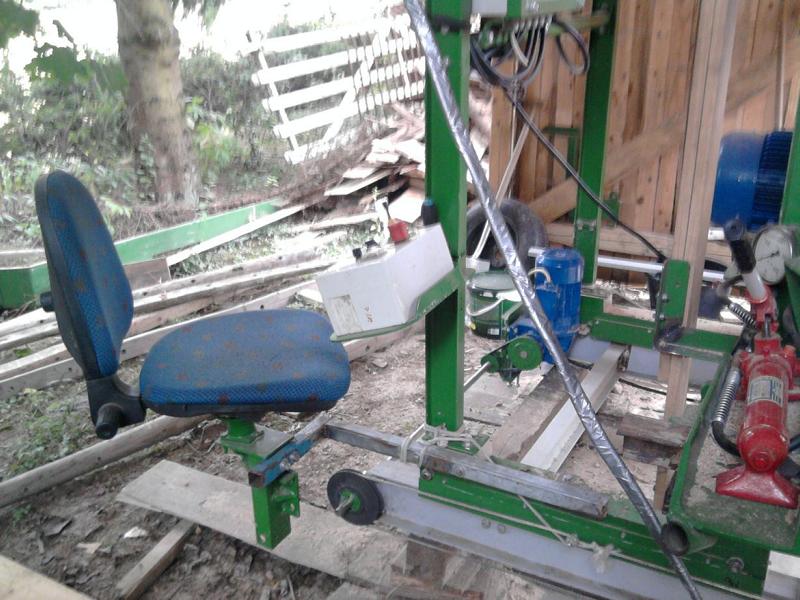

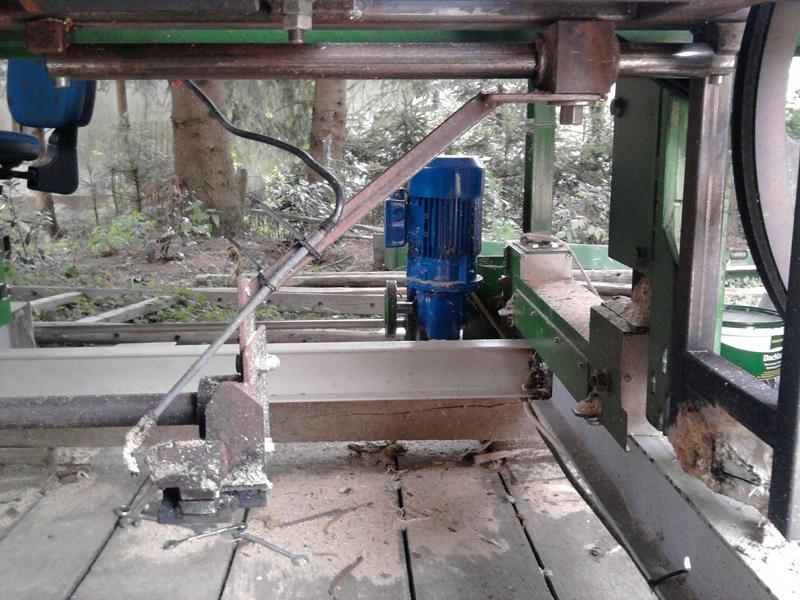

Hab sie aufgebaut und etwas umgebaut. Problem war der Vorschub, denn einerseits war der Antriebsriemen am durchrutschen, andererseits geriet der Sägekopf beim sägen in Schwingungen.
Erst mal habe ich von einem einzelnem Keilriemen auf Doppelriemen umgestellt, ausserdem die Übersetzung geändert, denn die Motordrehzahl des Vorschubmotors erschien mir beim sägen zu gering, da er ja über ein Lüfterrad auf der Motorwelle gekühlt wird.
Das hat nach etwas fummeln schon mal geklappt. (Jaja, ich hätte die richtige Riemenlänge auch ordentlich berechnen können, so hat die Firma HUG etwas mehr Umsatz...)

Ausserdem hatte ein guter Freund zufällig gerade ~ 50 m Spezial-Windenstahlseil (4mm) liegen, das abgelegt werden musste, da es bei Meter 25 einen "Unfall" hatte --> passte also genau für mich. Damit habe ich die Vorschubseile aus Gewebeseil ersetzt, in der Hoffnung die Geschichte "starrer" zu bekommen. Gespannt wird jetzt mit Spannschlössern.
Tja, beim Sägen erscheinen mir die Schwingungen etwas geringer zu sein als beim Testlauf noch beim Erbauer, aufschaukeln tut sich die Säge aber immer noch.
Ich denke, das Problem liegt in der zu geringen Torsionssteifigkeit des Sägekopfes. Mal sehen, ob dies ev. durch einschweissen von Blechen in die I-Profile des Kopfes besser wird. Ist letzlich aber nicht Kriegsentscheidend, die Säge läuft sehr schön!

Tja, und dann hat der Schaltschrank eine "15-Watt-Heizung" in Form eine Glühbirne verpasst bekommen (Heute), da der FU auf Feuchtigkeit allergisch reagiert und dann morgens beim Einschalten die Frequenz des Vorschubs nicht umformen will, sondern schlicht streikt. Nach etwas lüften ist zwar dann gut, is aber nix auf Dauer. Mal sehen, ob´s hilft.

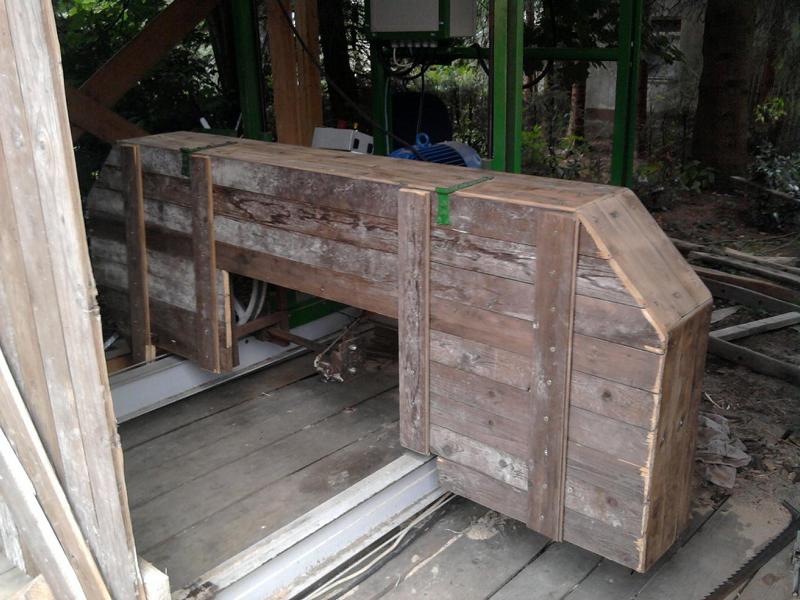

Ach ja, ein "Heckgewicht" hab ich noch angebaut, der Sägekopf war mir etwas zu kopflastig, ist aber noch ein Provisorium.

Nun liegen so ~ 35 fm Stammholz auf dem Hof rum, die wollen u.a. ein Pferdestall werden, also gibt es genug zu tun erst mal.

(Der Aufbau auf einen Anhänger ist erst mal zurückgestellt, der Hänger wird vorerst für das geschnittene Holz gebraucht, zum umsetzen auf dem Hof)

Gruß rotertrecker

Hallo, wir möchten uns auch solch eine Säge bauen, ist es vielleicht möglich mehr Bilder zu bekommen, vorallem vom Sägekopf Blattsanner usw.
würde mich sehr freuen

Mfg.

Hallo Massey,

mach ich gerne, wenn ich das nächste Mal die Plane runter hab und am schneiden bin.
Ich muss Dich aber um etwas Geduld bitten, im Moment liegen die Prioritäten bei der Fertigstellung des Offenstalles, die Pferdis werden langsam echt ungeduldig!

Gruss Trecker
