Hallo, ich grüble aktuell darüber, ob man den Müller Elektronik UNIMAT auch zur Luftdruckanzeige des Maissägerätes nutzen könnte?

Das dies grundsätzlich erstmal nicht geht, ist mir bewusst. Aber vielleicht gibt es ja einen Trick oder ein Schlupfloch.

Der Unimat kann zwei Drehzahlsensoren überwachen. 2 Impulse ergeben einen Umdrehung. Diese kann man auch über einen Drehzahlwächter überwachen, dh bei übersteigen den Nenndrehzahl, ertönt ein Warnton.

Mein Maissägerät (Becker Aeromat) funktioniert mit Luftdruck. Für Mais benötigt man zb zwischen 120 und 140 Mbar. Ich würde gerne ein zusätzliches Manometer in der Kabine haben. Nun kam die Idee, vielleicht könnte man das auch auf den Unimat legen, und zusätzlich den Drehzahlwächter mit nutzen.

Letztendlich bräuchte ich eine Art Schnittstelle, die die Werte des Drucksensors (Mbar 0 bis 250) so umwandelt, das dieser Luftdruck als Drehzahl angezeigt wird. Ist sowas realisierbar?


Gruß Bernhard

Hallo Bernhard,
von der Stange gibt es so eine Lösung vermutlich nicht.
Für jemand der sich mit den gängigen Controllern (Arduino, Raspberry, usw) auskennt dürfte das keine allzu große Herausforderung sein.
Die genaue Umsetzung hängt von den Schnittstellen ab.
Hat der Drucksensor einen Spannungs- oder einen Stromausgang?
Was für ein Signal benötigt der Drehzahlmesser? Eine PWM, ein Rechtecksignal oder?
Wenn das bekannt ist kann man das übereinanderlegen und testen.

Falls du das nicht selber kannst musst du dir wohl jemand suchen der dich da unterstützt,
alternativ eignest du dir das Wissen selbst an.
Das dauert aber zwischen 2 und 12 Wochen , je nachdem was du für Kenntnisse mitbringst.

Grüße
Thomas

Guten Morgen,

bei der Suche nach "Signalwandler mit Inkrementalgeber-Ausgang und analog Eingang" wirst du bestimmt das passende Bauteil finden.
Vllt gibt es auch Hersteller welche Drucksensoren mit Inkrementalgeber-Ausgang vertreiben.

MfG

Ist keine große Sache, denke ich.
Es könnte sogar Sensoren geben, die von sich aus ein Rechtecksignal ausgeben ausgeben.
EHR Kraftmessbolzen arbeiten ja ähnlich.
Sie messen ein analoges Signal (Zugkraft) und schicken das Ergebnis als Frequenz / Rechtecksignal an den EHR Rechner.
Allerdings wird es schwierig sein, solche Drucksensoren zu finden.
Die meisten schicken ein 0..5V oder 0..10V Analogsignal raus oder 0..10mA oder auch irgendein BUS Signal (RS232, I2C, RS485, UART, CAN..)

Ein Arduino kann vieles davon, da findet man sicher einen Weg.
Luftdruck Sensoren gibts in unzähligen Varianten.
Gehts denn um Unterdruck / Vakuum oder um Überdruck?

Beim Arduino:
Per Software im Arduino den Druck auswerten…
Daraus eine Frequenz bilden - hier ist man sehr flexibel von 1 bis an die 10.000 Hz.
Diese auf einen Ausgang legen auf Vorwiderstand und Optokoppler
Der Optokoppler schaltet dann den Eingang am Müller Rechner

Das Verhältnis zwischen Druck und Pulsen wird per Software im Arduino festgelegt.
Zu langsam taugt nix, zu schnell auch nicht.
Ich denke, so bei 500-1000 Pulsen/Minute ist der Müller gut bedient.
Also irgendwo 8-16 Hz maximal 20Hz


Der Lange

Bernhard B. hat geschrieben:Hallo, ich grüble aktuell darüber, ob man den Müller Elektronik UNIMAT auch zur Luftdruckanzeige des Maissägerätes nutzen könnte?

Das dies grundsätzlich erstmal nicht geht, ist mir bewusst. Aber vielleicht gibt es ja einen Trick oder ein Schlupfloch.

Der Unimat kann zwei Drehzahlsensoren überwachen. 2 Impulse ergeben einen Umdrehung. Diese kann man auch über einen Drehzahlwächter überwachen, dh bei übersteigen den Nenndrehzahl, ertönt ein Warnton.

Mein Maissägerät (Becker Aeromat) funktioniert mit Luftdruck. Für Mais benötigt man zb zwischen 120 und 140 Mbar. Ich würde gerne ein zusätzliches Manometer in der Kabine haben. Nun kam die Idee, vielleicht könnte man das auch auf den Unimat legen, und zusätzlich den Drehzahlwächter mit nutzen.

Letztendlich bräuchte ich eine Art Schnittstelle, die die Werte des Drucksensors (Mbar 0 bis 250) so umwandelt, das dieser Luftdruck als Drehzahl angezeigt wird. Ist sowas realisierbar?


Gruß Bernhard

Moin Bernhard das klingt interessant.
Ich denke das lässt sich relativ einfach umsetzen
Hast du schon einen Drucksensor für das Projekt?
Ansonsten probiere es mal mit dem MPS20N0040D, einfach mal googeln und probieren ob das Signal stabil genug ist für die Überwachung
Dann sollte ein Arduino Nano eigentlich reichen um das ganze wiederum an den Unimat weiterzugeben.
Musst nur die PWM Pins benutzen um das Signal auszugeben.
Jetzt müsstest du natürlich wissen wie das Signal der Drehzahlsensoren aussieht

Um das Signal umzuwandeln müsstest du natürlich dann auch einen entsprechenden Code schreiben für den Arduino.
Meine Kentnisse gehen da auch nicht über copy und paste hinaus aber das reicht oft vollkommen aus wenn man entsprechende Geduld hat.

Der hier genannte MPS liefert als Ausgang ein Analog-Signal zwischen 50 und 100 mV
Einfacher wäre es, ein Signal 0..5 Volt auszuwerten im Arduino

Es wird auch passende Umsetzer geben.
Muss man sich mal durchs Internet wühlen.

Der Lange

"Früher" hat man so eine Umsetzung von Analogwert zu einer Frequenz mit einem VoltageControledOszillator (VCO) aus einem Operationsverstärker (OpAmp) und paar Bauteilen für paar € gemacht.

Die Schaltung konnte dann auch gleich passend für die Ein- und Ausgangspegel ausgelegt werden ...
Man muss aber genau wissen, was ankommt und was nachfolgend erwartet wird - sonst wird das nichts.

A.

langer711 hat geschrieben:Der hier genannte MPS liefert als Ausgang ein Analog-Signal zwischen 50 und 100 mV
Einfacher wäre es, ein Signal 0..5 Volt auszuwerten im Arduino

Es wird auch passende Umsetzer geben.
Muss man sich mal durchs Internet wühlen.

Der Lange

Den kann man aber auch direkt mit dem passenden Breakout Board 0-5V bestellen mit integriertem ADC.
https://www.twinschip.com/MPS20N0040D_Breakout_Board

Adi… ich bin kein Elektroniker
Sicherlich wird das auch komplett auf Hardware-Schiene funktionieren

Ideal wäre sicher ein Sensor, der direkt ein Frequenzsignal ausgibt
Die wird’s auch geben.

Ansonsten eben aufpassen, das man einen mit 0..5V oder 0..10V kriegt
Sowas, wie JohnDeere 6320 Premium da rausgepickt hat, erfüllt am Arduino schon seinen Zweck

Der Lange

Wie andere schon geschrieben haben must du erst mal wissen was für einen Drezahlgeber du hast. Ich habe dir dazu einmal die Kundendienstmappe von Müller Elektronik mit hochgeladen. damit solltest du herausfinden was du hast.

So jetzt komm ich dazu, die ganzen Antworten zu sichten und Fragen zu beantworten.

Danke schon mal für die zahlreichen Antworten. Gut zu wissen, das es grundsätzlich möglich wäre und verschiedene Lösungsansätze hierfür gibt.

Tatsächlich wäre mir eine reine Hardware Lösung die liebste. Sensor ans Gebläse montieren. Kabel zum Unimat. Wert im Display.
Mit Arduino und Co hab ich bisher keine Erfahrung. Bin aber angefixt mich mit der Thematik zu beschäftigen. Allerdings scheitert es an der Zeit irgendwie

Die Wunschlösung wäre ein Drucksensor, der das Signal gleich als Rechtecksignal ausgibt. Der Sensor müsste eigentlich nur bis 0,5 bar bzw. 500 mbar messen und beispielsweise pro mbar mindestens 2 Impulse ausgeben. Mehr Impulse ließen sich leicht mit einen Frequenzteiler "verringern".
Gemessen werden soll Luftdruck.

Benötigt wird ein Sensor mit max 0,5 bar oder 500 mbar. 12V Ausführung. Sensor ist noch nicht vorhanden und sollte parallel zum Manometer angeschlossen werden.
Das Signal sollte als Rechtecksignal ausgegeben werden.
Stromversorgung des Sensor könnte über den Unimat erfolgen.

Der Müller Elektronik Unimat verwendet wohl als Drehzahlsensor so Reedkontakt - Schalter. 2 Magnete für 2 Impulse pro Umdrehung. Sind wohl NPN Sensoren, Masse schaltend. Müsste wohl laut Kundendienstmappe ein statisches Signal sein. Genauer weiß ich das leider auch nicht.

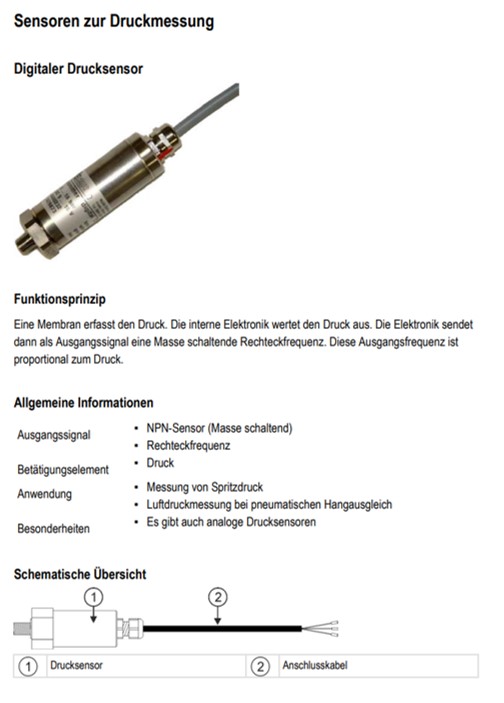

In der Kundendienstmappe ist ein digitaler Drucksensor beschrieben:



Mal unabhängig vom Kaufpreis (der ist nämlich utopisch). Würde dieser Sensor evtl funktionieren?. Er liefert eine Rechteckfrequenz

Probiere doch einfach mal folgendes aus

https://www.amazon.de/Edelstahl-Druckse ... 2L84J?th=1

So ein billiger Drucksensor kostet nicht die Welt, dazu holst du dir einen ADC

https://www.amazon.de/-/en/Dollatek-0-1 ... JQR4&psc=1

Der sollte das Sensor Ausgangssignal 0-5V in ein PWM Signal umwandeln können welches du über das eingebaute Poti verfeinern kannst.
Dann das ganze einfach mal an ein Oszilloskop anklemmen schauen was das Signal macht und mit dem Drehzahlsensor Signal vergleichen.

Könnte funktionieren

Der Computer braucht eine Frequenz als Eingangssignal
Meinetwegen 2Hz bei 0 mBar und 100Hz bei 500mBar.

Ein PWM Signal hat eine feste Frequenz, verschiebt aber die Zeitanteile High/Low entsprechend.

Es kann zwar sein, das auch die Frequenz geändert wird, aber das wäre Zufall.

PWM 50% wäre z.B. 10ms an und 10ms aus
Das wäre dann eine Periodendauer von 20ms
Die Frequenz wäre 50Hz

Würde man in diesem Beispiel auf 90% regeln, dann hätte man 18ms High Pegel und 2ms Low Pegel.

Bei 20 % 4ms High und 16ms Low

Der Lange

Edit
https://youtu.be/nVJfDi2DzZc

Bei allen techn. und elektronischen Herausforderungen-
Bei einem Schlepper mit Drehzahlspeicher ist der Druck im Gebläse immer gleich, wenn man ihn vor den Augen haben will reicht es auch den Manometer mittels Schlauch in die Kabine zu legen.
Ähnlich hat es Amazone gelöst, wo der Amatron von der Maisdrille einen Manometer(Unterdruck) aufgesattelt bekommt, der per Schlauch angeschlossen ist.
Manchmal reicht Analog- und ist einfacher und billiger.
