Hallo,
nun haben ja schon einige hier im Landtreff Schneeschilder gebaut und auch vorgestellt. Da es nun aber immer wieder vor kam das in den Theards eines Selberbauers plötzlich Bilder von jemand anderem aufgetaucht sind, halte ich es für sinnvoll einen Theard zu eröffnen in dem jeder sein Schneeschild kurz mit einigen Bildern vorstellen kann.
Egal ob am Knicklenker, Rasentraktor, Kleintraktor, Hoflader oder Schlepper, einfach ein Bild oder auch zwei und eine knappe Beschreibung.
Ich fange auch gleich an.
Mein Schild ist äußerst einfach gebaut und die genaue Konstruktion wird sich aus den Bildern ergeben und sich eine genaue Beschreibung erübrigen. Die Kosten belaufen sich auf etwa 60€ für Zylinder und Verschlauchung sowie ein bisschen Flachstahl zum fixieren der Gummilippe und einige Schrauben.




Und noch eins vom Rohbau:


Viel Spaß beim hochladen und ich hoffe das sich doch der ein oder andere die Zeit nimmt seinen Eigenbau kurz vorzustellen.

Hallo,

hier mal ein paar Bilder von meinem selbstgebautem Schild. Breite ca 250cm Schwenkbar und mit Überlastsicher mittels Scherschrauben. Hoffentlich schneits bald mal damit ichs testen kann .

Grüße aus Mittelfranken

Sieht sehr gut aus dein schild Bin gerade an einem für meine Mähmaschine am bauen werde wenns fertig ist mal bilder einstellen...

Hallo Zusammen,

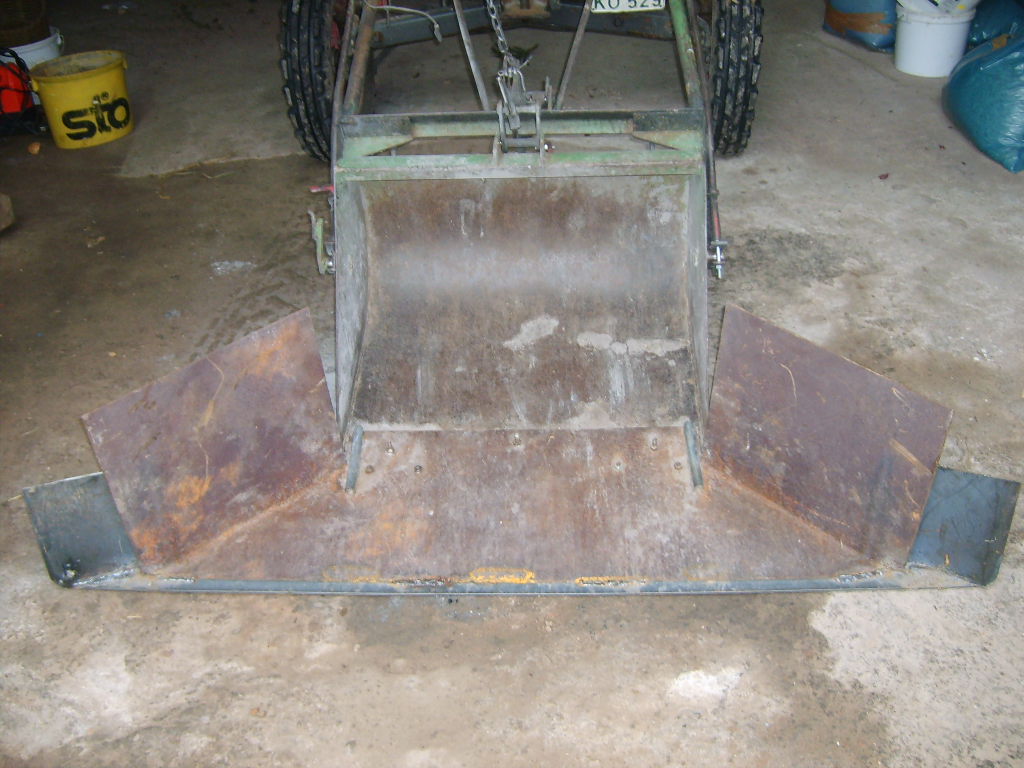

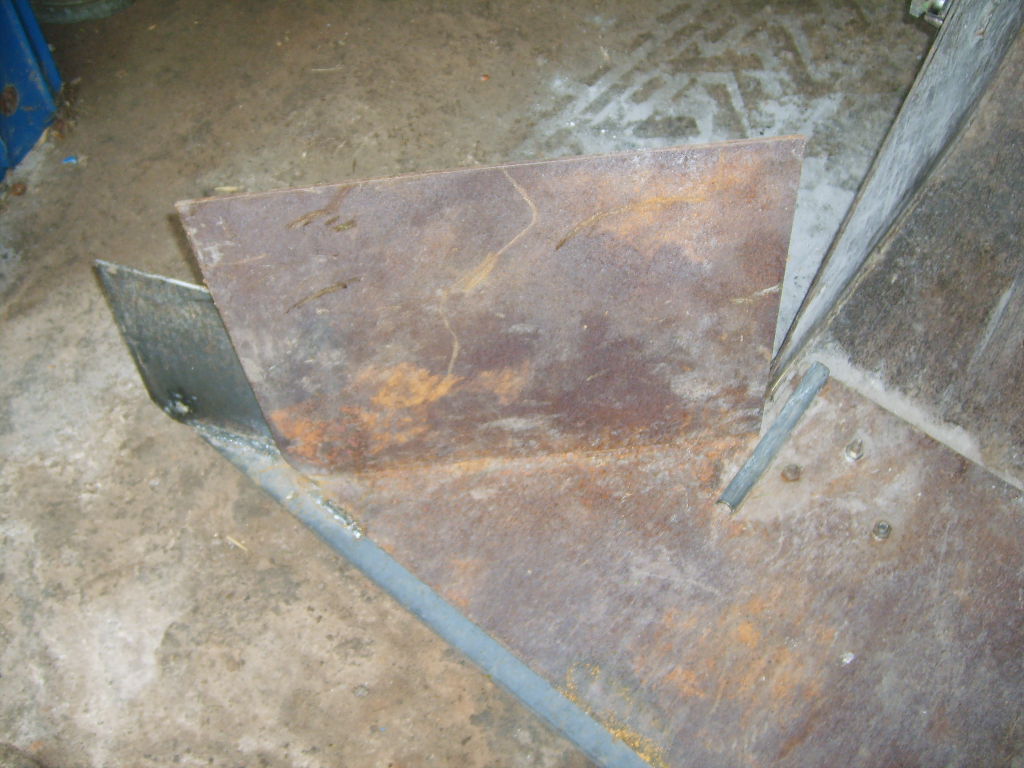

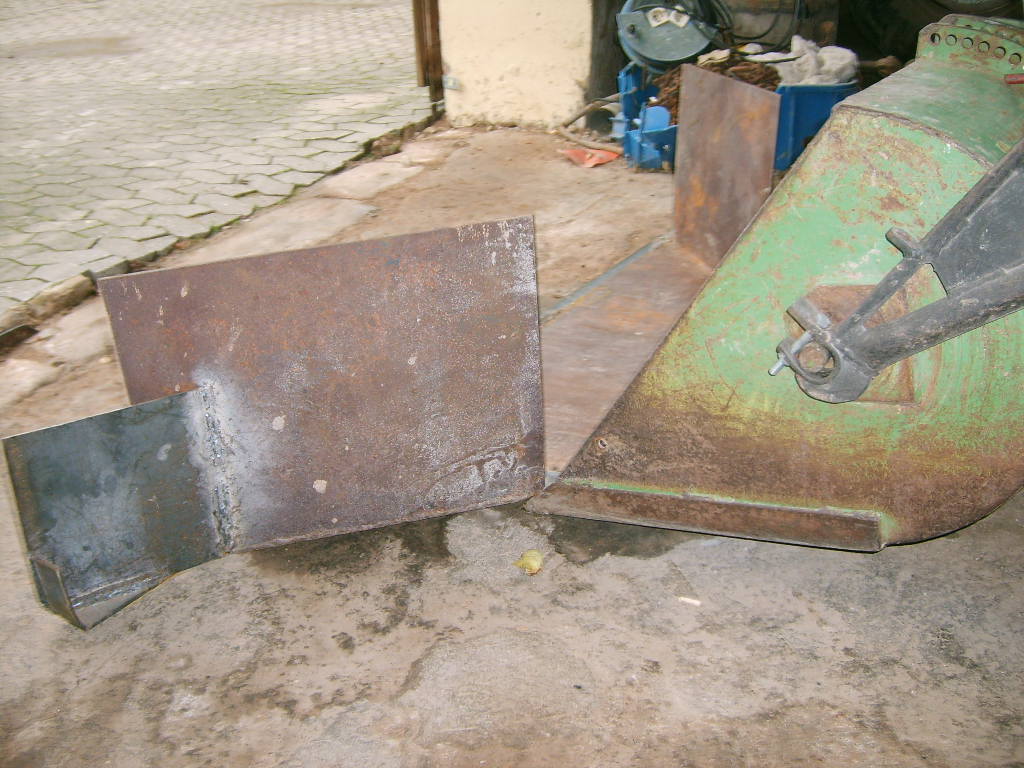

nachdem nun alle Klarheiten beseitigt sind folgt nun der 2. Versuch meine Schneeräumschaufel vorzustellen.
Sie baut auf die Frontladerschaufel des Fendt GT 35PS auf.
Die Kosten für die Stahlplatten betrugen ca. 35€, Schweißgerät hab ich selber und das war es dann auch schon.
Letztes Jahr habe ich damit schon sehr Erfolgreich unsere 2 Hofflächen geräumt und ein riesen Vorteil ist natürlich daß ich den Schnee einfach "wegtragen" kann.
Wenn also kein großer Schlepper mit Industriefrontlader zur Verfügung steht kann man auch mit dem Geräteträger sehr angenehm Schnee räumen.
Wie auf den Bildern zu erkennen ist war Version 1.0 noch relativ schmal weil ich mir nicht sicher war ob der GT das Gewicht ohne Schneeketten schieben kann. Da wir auch sich neigende Stellen haben war ich dann doch überrascht wie Problemlos das ging, und da er auch die gehäufte Schaufel mit Schnee noch leicht gehoben hat hab ich mich entschloßen das Teil noch zu verbreitern. Jetzt hat es ca. 1,90 Meter und es bleibt keine Spur der Räder zurück.
Hier noch ein paar Bilder:

Bei meinem Bauschlosser ist der Mann Krank geworden, der als einziger einen Führerschein für die Kantbank hat, deshalb hier nur das halbfertige Geräte

lodar hat geschrieben:Hallo Zusammen,

nachdem nun alle Klarheiten beseitigt sind folgt nun der 2. Versuch meine Schneeräumschaufel vorzustellen.
Sie baut auf die Frontladerschaufel des Fendt GT 35PS auf.
Die Kosten für die Stahlplatten betrugen ca. 35€, Schweißgerät hab ich selber und das war es dann auch schon.
Letztes Jahr habe ich damit schon sehr Erfolgreich unsere 2 Hofflächen geräumt und ein riesen Vorteil ist natürlich daß ich den Schnee einfach "wegtragen" kann.
Wenn also kein großer Schlepper mit Industriefrontlader zur Verfügung steht kann man auch mit dem Geräteträger sehr angenehm Schnee räumen.
Wie auf den Bildern zu erkennen ist war Version 1.0 noch relativ schmal weil ich mir nicht sicher war ob der GT das Gewicht ohne Schneeketten schieben kann. Da wir auch sich neigende Stellen haben war ich dann doch überrascht wie Problemlos das ging, und da er auch die gehäufte Schaufel mit Schnee noch leicht gehoben hat hab ich mich entschloßen das Teil noch zu verbreitern. Jetzt hat es ca. 1,90 Meter und es bleibt keine Spur der Räder zurück.
Hier noch ein paar Bilder:

Landwirtschaft 001.JPG

Landwirtschaft 004.JPG

Landwirtschaft 005.JPG

Servus,
also ich staue auch immer wieder was so ein "kleiner" GT Frontlader heben kann.
Bei uns in der Umgebung laufen noch sehr viele GT´s.
Im Nachbardorf 9 Stück .
Die Dinger sind echt Gold wert


Ich bin auch gerade mit dem Bau eines Schneeschildes beschäftigt:

so nun ist mein Schild auch fertig

Servus Buschhacker,
Optisch ist dein Gespann auf jeden fall der Hit!
Aber wie schauts mit der Leistung aus? Hast du schon getestet ob er genügend kraft hat bei kleinen Geschwindigkeiten und viel Schnee?

Ich könnte mich Gestern mit meinem so richtig Austoben.

Grüße

Erwin

lodar hat geschrieben:Servus Buschhacker,
Optisch ist dein Gespann auf jeden fall der Hit!
Aber wie schauts mit der Leistung aus? Hast du schon getestet ob er genügend kraft hat bei kleinen Geschwindigkeiten und viel Schnee?

Ich könnte mich Gestern mit meinem so richtig Austoben.

Grüße

Erwin

Moin Erwin,

leider nicht, ich hab das Schild erst gestern fertig gestellt. Zum Testen wäre der Einsatz am Freitag gut gewesen.
Leistung sollte ausreichend sein. Ich habe mich lange vor dem Kauf über das Quad informiert und dabei zwei Videos bei Youtube gefunden
http://www.youtube.com/watch?v=sSHPRKyn ... re=related
http://www.youtube.com/watch?v=YeXhlcZS ... Smx9IcIET2
Die originale Übersetzung könnte etwas kürzer sein

Hallo Nuno,
Ist ja ganz gut geworden dein Schild! Dürfen wir auf weitere Eigenbauten rund um dein Quad hoffen?
Deine Videos beweisen zwar das Gegenteil aher ich kann mir immernoch nicht vorstellen das du mit der Bereifung im Schnee Kraft auf den Boden bekommst. Wenn ich schon sehe wie kläglich man mit Rasenreifen scheitert...

Hi,

ich wollte Euch mein Eigenbauschneeschild nicht vorenthalten.
Die Breite ist 1,40 m und wiegt etwa 30 kg. Die V-Form hab ich gewählt, damit ich bei wenig Schnee diesen besser vor mir herschieben kann. Durch die manuelle Verstellung kann ich das Schild auch seitlich stellen. Das Ausheben geht mit der Seilwinde.
Das Schubfahrzeug ist eine Bombardier Quest 650 Allrad mit 32 PS und ca. 320kg Leergewicht.

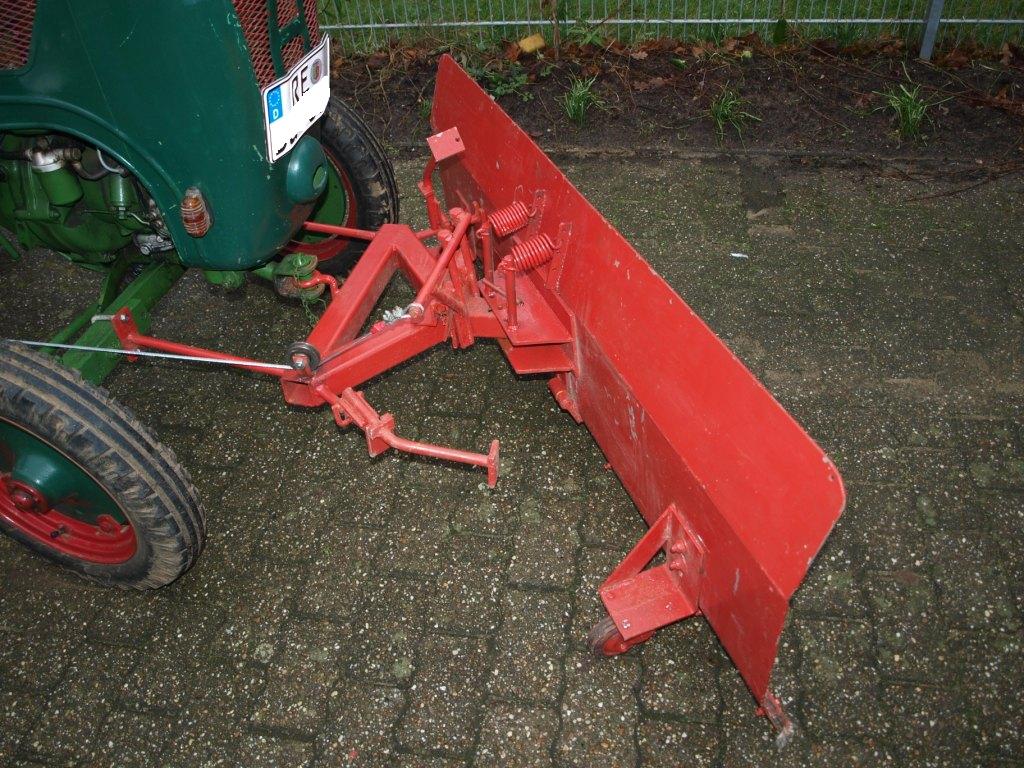

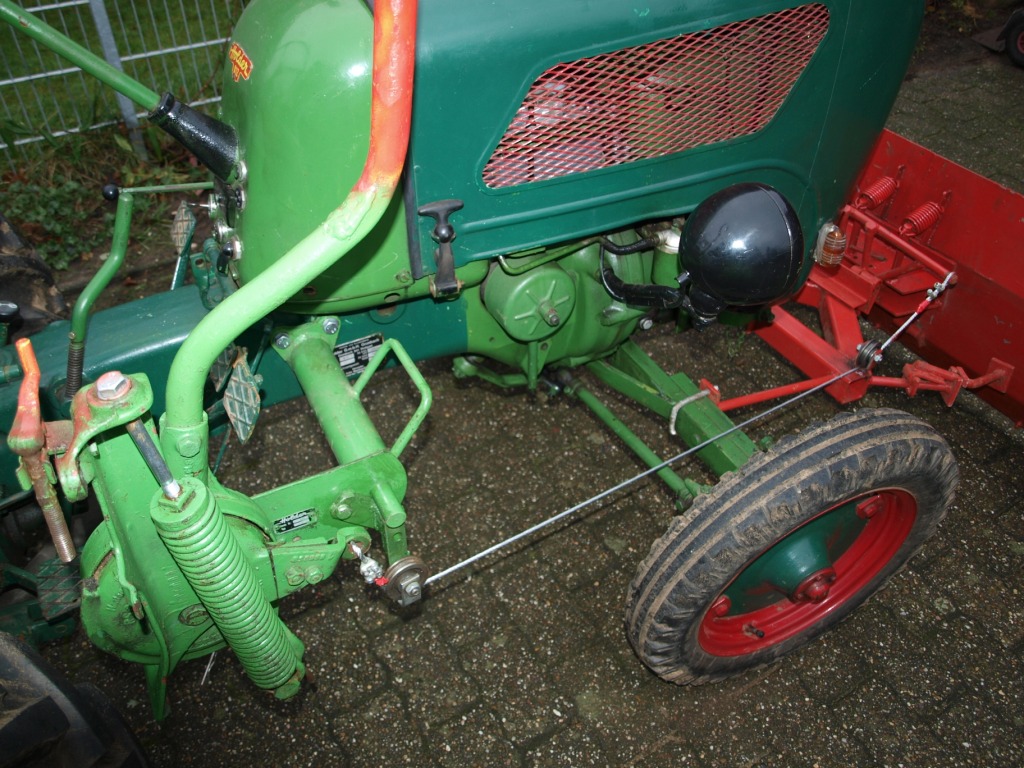

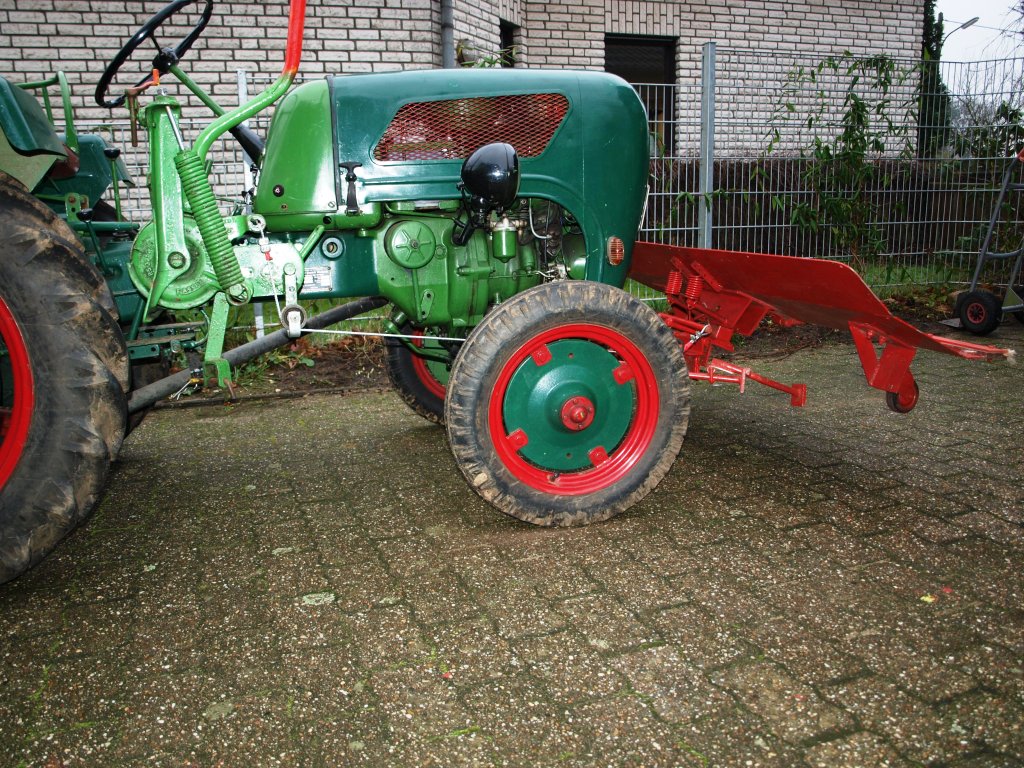

Ich habe für meinen kleinen Oldtimer (hobbymäßig) ebenfalls ein Schneeschild gebaut. Weil der Holder keine Hydraulik hat, nutze ich zum Anheben des Schildes einfach die Handaushebung des Mähbalkens mit Seil- und Flaschenzugtechnik. Die Flaschenzugtechnik habe ich mittlerweile noch verbessert, was auf den Fotos nicht zu sehen ist. Mit dem Schild kann ich in Links-Rechts- und Geradestellung arbeiten. Beim Schneeschieben setze ich am Heck des Traktors ein Kontergewicht an. Das klappt alles recht gut. Das Schild ist aus 4mm Stahlblech (aus vier Blechen) zusammengeschweißt. Vorher habe ich sie entsprechend gekantet. Zwei Federn / Scharniere lassen das Schild nach vorne wegklappen, wenn ich gegen einen kräftigen Gegenstand (Bordstein ff.) fahre. / Herstellungskosten: ca. 60 – 70 Euro.

Gruß aus dem Münsterland:
BrunoG

@duffy duck
nettes Gespann

Ich habe da auch mal ein Schneeschild selber gebaut ist 2,50m breit und 70cm hoch hat unten eine 3cm dicke gummi leiste. Ist auf den Fotos noch nicht ganz fertig zum verschwenken habe ich noch einen Doppeltwirkenden Zylinder angebaut.

Endlich mal richtig im Einsatz, nachdem wir letztes Jahr leider nicht viel Schnee hatten.
