Hallo zusammen,
Ich habe mir eine hydraulische Hilfsseilwinde für die Forstwinde selber gebaut. Allerdings funktioniert meine Idee zum Seil abspulen nicht. Hier wollte ich einen Freilauf Einbauen damit man das Seil leicht manuell abspulen kann. Hydraulisch über den Ölmotor möchte ich das Seil nicht abspulen. Vielleicht hat hier jemand eine Idee dazu.
Gruß Chris

Freilauf von einem Fahrrad ?
Freilauf von einer landwirtschaftlichen Gelenkwelle vom Kreiselmähwerk ?

Aktuell verbaut ist eine Zapfwellen Freilauf Kupplung. Allerdings läuft diese immer in die selbe Richtung frei wie der Motor auch zum aufwickeln dreht.

Ein Freilauf für den Auszug kann natürlich nicht funktionieren, sonst kann der Ölmotor auch nicht Aufwickeln. Da hilft nur eine aktive Kupplung.

Wo ist da jetzt das Problem?
Zum Ausziehen läuft der Motor rückwärts und der Freilauf kuppelt aus, damit man nur soviel Seil frei abziehen kann, wie gebraucht wird.
Zum Einziehen dreht der Motor vorwärts und zieht.
Nach dem Prinzip arbeiten viele hydr. Hilfswinden.
Das hat auch den Vorteil, dass beim Lösen unter schwerer Last die Trommel nicht verhäddert.

Chris möchte aber, dass die Pumpe beim Ausziehen nicht mit dreht. Das ist auch mit einem Freilauf nicht möglich.
Evtl. kann ein Bypass am Ölmotor das Mitdrehen etwas erleichtern.

Chris108 hat geschrieben:Ich habe mir eine hydraulische Hilfsseilwinde für die Forstwinde selber gebaut.

Schon fertig gebaut - oder bist du noch mittendrin?!

Bilder, Skizzen?

So ein Forum ist ein Nehmen und Geben ...

Falke

Hallo.

Freilauf haut ned hin, da könntest quasi mit der Hand an der Trommel schneller drehen zum schneller aufspulen, aber nicht abwickeln.

Bin selber auch gerade an sowas dran, und für mich gibt´s da folgende Optionen:

1. eine Kupplung, ob elektrisch oder hydraulisch akitviert nebensächlich, wäre sehr elegant zum Ausziehen des Seils. Dachte schon an die Kupplung eines Klimakompressors, aber ich trau der das Drehmoment nicht zu. Eine Klauenkupplung aktiviert über einen kleinen Zylinder wäre auch ein Weg aber der Bauraum wird so schlagartig riesig.

2. Hydraulisch abspulen, Motor läuft vorwärts und rückwärts. Ventil in Mittelstellung gesperrt, quasi Lasthaltefunktion gegeben (jaja Leckrate lass ma etz mal weg, des soll a Seil herziehen, nicht im Flugzeugbau Teile heben)

3. Ventil mit Schwimmstellung in der Mittigen Schaltstellung und dann mit der Hand den Motor durchdrehen. Dürft gar nicht soo schwer gehen. Zum einen hat man hier leider keine Haltefunktion zur Verfügung, aber durch das Bremsmoment des Motors quasi gleich ne Abrollbremse, dass es keinen Verhau auf der Trommel gibt.

Ich werd es nach Lösung 2 bauen. Mit dem Durchziehen bei Lösung 3 kommt halt stark auf die Dimensionen an, wenn das ne 80mm Trommel mit nem 400ccm Motor is wird das nix, ne 200er Trommel mit 160er Motor sollte gehen.

Wie steuerst du die Winde an? hab da was im Kopf, aber bin noch bissl auf Ideenfang

Grüße

Nüüü,

Mechanisch bzw. Hydraulisch, wenn man am Seil zieht wird der Hebel "Lösen" betätigt über eine umschaltbare Mechanik, ähnlich wie die Winde vom König,
https://koenig-anhaenger.de/anbauseilwinde/

Muss man eben immer kurz zur Winde hoch. Oder dann eben per Funk, ich muss so was auch noch Bauen, habe eine Hydraulikwinde noch rumliegen.

Guddie Ronnie

Danke für die Antworten.
Die Hilfswinde läuft mittels Funk der Forstwinde. Hab die Hilfswinde auf Gas+\- geklemmt.

Hätte den Freilauf gern gehabt damit ich das Seil händisch rausziehen kann, da meiner Meinung nach beim hydraulisch Aktiv abspulen zu viel Seil auf einmal ausgeworfen wird und dadurch evtl. Schlingen und Knoten entstehen könnten.
Den Hydraulikmotor hätte ich auch schon so angeschlossen das sich hydraulisch nur eine Seite drehen lässt und die zweite Seite drucklos wäre allerdings lässt sich dieser per Hand nicht durchdrehen. Also auch das keine Option.
Werd dann doch mal auf eine Kupplung überlegen müssen.

Gebaut ist die Winde schon und würde schon soweit funktionieren bis auf das Seil abrollen.

Falke hat geschrieben:

Chris108 hat geschrieben:Ich habe mir eine hydraulische Hilfsseilwinde für die Forstwinde selber gebaut.

Schon fertig gebaut - oder bist du noch mittendrin?!

Bilder, Skizzen?

So ein Forum ist ein Nehmen und Geben ...

Falke

Wie ich hier Fotos hochladen weiß ich noch nicht genau. Hier steht immer Dateianhang ist zu groß.
Sobald ich das heraus gefunden habe lade ich paar Bilder hoch.

Chris108 hat geschrieben:Den Hydraulikmotor hätte ich auch schon so angeschlossen das sich hydraulisch nur eine Seite drehen lässt und die zweite Seite drucklos wäre allerdings lässt sich dieser per Hand nicht durchdrehen. Also auch das keine Option.
Werd dann doch mal auf eine Kupplung überlegen müssen.

Der Ölmotor sollte sich schon von Hand drehen lassen. Hierzu muss das DW Steuergerät auf Freigang gestellt werden, oder das EW Steuergerät mit drucklosem Rücklauf auf Senken. Dann muss nur das Öl durch das Hydrauliksystem gefördert werden. Die Möglichkeit von einem verschließbaren Bypass gleich hinter dem Ölmotor hatte ich ja schon geschrieben.
Evtl. schluckt aber auch das Getriebe zu viel Kraft, so das es mit der Hand zu schwer geht.

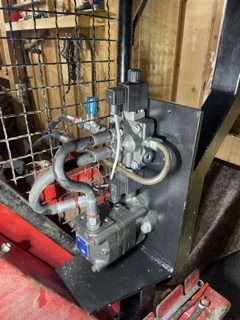

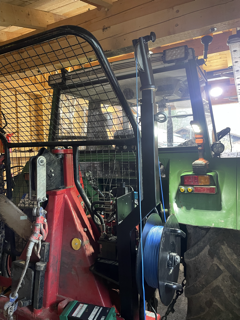

Also mit meinen Motor geht es mit Öldefinitiv zu schwer von Hand zu drehen. Das Steuergerät drucklos zu schalten ist auch keine Option da ich hierzu jedes mal zum Schlepper gehen müsste. Hier mal Bilder dazu.

Ok, wozu soll die Hilfs winde eingesetzt werden?
