Eigenbau Holzspalter

von **tuningpaul77** » Di Jun 30, 2009 21:56

Hallo, zusammen!

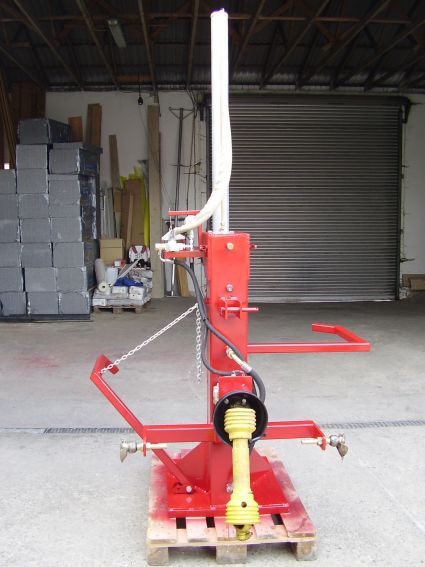

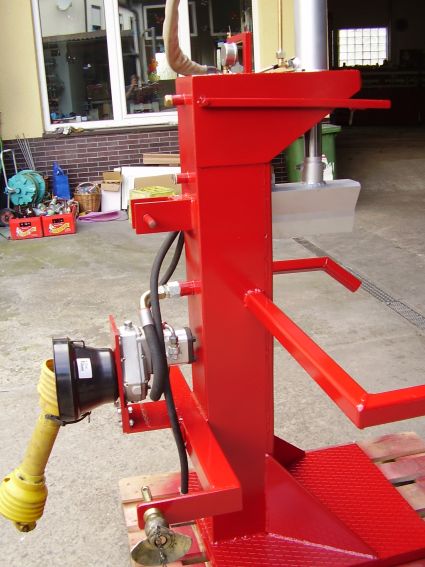

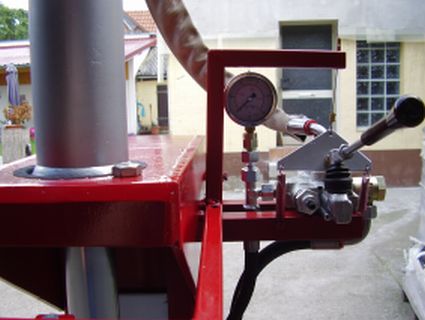

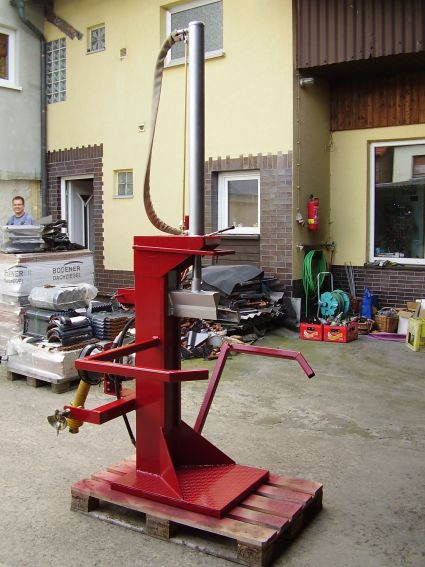

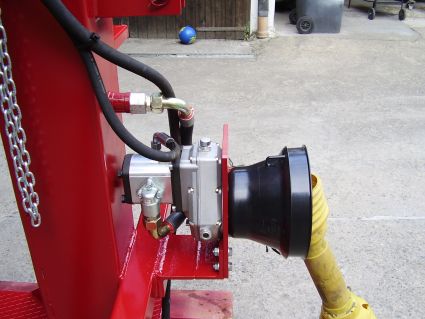

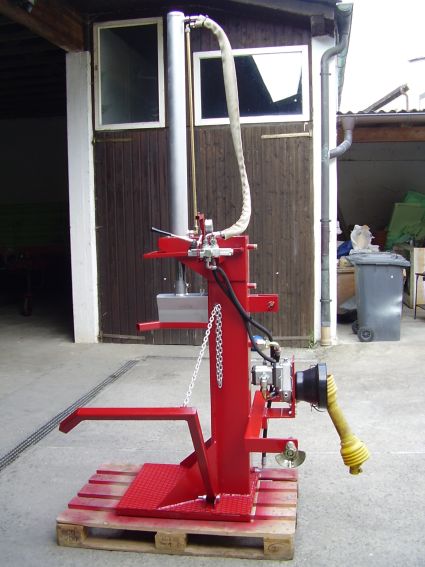

Ich möchte euch gern unseren Eigenbau Holzspalter vorstellen, den ich zusammen mit einem Freund (Forumsmitglied Case-IH 844XLA)
gebaut habe.

von **motorradbruder** » Mi Jul 01, 2009 8:42

Perfekt!!!

von **RHÖNER** » Mi Jul 01, 2009 10:29

Hallo...gute Arbeit...nur der linke Daumen lebt gefährlich....mfg aus der Rhön

von **Markus K.** » Mi Jul 01, 2009 11:32

hab dich drüben schon gelobt! Sieht Klasse aus! Hast du da einen Plan dazu gemacht oder habt ihr den abgekupfert?

von **tuningpaul77** » Mi Jul 01, 2009 11:52

Danke für das Lob!
Einen Plan gibt es nicht, nur ein paar handgezeichnete Skizzen, der Rest kommt aus dem Kopf, das Grundprinzip ist ja recht einfach, ein paar "handelsübliche" Spalter auf dem Markt haben wir uns schon vorher angeschaut.
Die Hydraulikberechnungen hab ich übrigens mit dem hervorragenden Tool von Markus K. durchgeführt, danke hierfür!

Das mit dem linken Daumen ist uns bewusst, da heißt es aufpassen!
Aber den linken Daumen kann ich mir auch mit einer Axt abhauen, wenn ich nicht aufpasse

von **abu_Moritz** » Mi Jul 01, 2009 14:16

tuningpaul77 hat geschrieben:Das mit dem linken Daumen ist uns bewusst, da heißt es aufpassen!
Aber den linken Daumen kann ich mir auch mit einer Axt abhauen, wenn ich nicht aufpasse

ja das denk ich auch, und das geht sogar schneller als vorher erst den Spalter rauszukramen ....
Ich finde sogar das "Daumen" durch die Zweihandbedienung noch gefährlicher leben, und zwar der vom Helfer ....

von **danjan** » Mi Jul 01, 2009 17:54

und wie viel druckkraft sollte der nun theoretisch haben?

von **tuningpaul77** » Mi Jul 01, 2009 18:58

Nach meinen Berechnungen knapp 10 Tonnen Spaltkraft

von **abu_Moritz** » Do Jul 02, 2009 8:07

tuningpaul77 hat geschrieben:Nach meinen Berechnungen knapp 10 Tonnen Spaltkraft

wirklich saubere Arbeit, aber wegen nur 10t hätt ich mir die nicht gemacht ...

von **Markus K.** » Do Jul 02, 2009 11:55

Ach Abu, sei halt nicht so :lol:

wenn`s dem Tuningpaul reicht, wieso nicht?

von **tuningpaul77** » Do Jul 02, 2009 13:16

Warum sollen die 10t nicht reichen?
Der Spaltkeil dringt durch seine schlanke Spitze leicht ins Holz ein, so dass nicht viel Kraft nötig ist.
Ich versteh sowieso nicht, wozu man Vertikal Spalter mit 20-30t brauchen soll. Bei Horizontalspaltern mit 12-fach Spaltkreuz oder mehr ist es klar, dass man viel Kraft braucht.
Bis jetzt reicht die Spaltkraft, obwohl das Druckbegrenzungsventil nur auf 210 bar eingestellt ist, wenn es nicht reicht, können wir es auf bis zu 250 bar aufdrehen.
Wenn es dann immer noch nicht reicht, wäre auch ruck zuck ein Zylinder mit größerem Durchmesser eingebaut, allerdings auf Kosten der Geschwindigkeit.
Ich kann mir aber nicht vor stellen, dass es nicht reicht.

von **Wunschbauer** » Do Jul 02, 2009 14:35

Hallo,

kann mir mal jemand erklären warum ich im Eigenbau Forum keine Bilder sehen kann. Ich komme mir vor wie bei des Kaisers neue Kleider. Alle jubeln nur ich kann nichts sehen. :-)

Edit:
OK nun hab auch ich es geschnallt. Sobald ich angemeldet bin, gibts was zu sehen.

Schöner Spalter tuningpaul. Wir sind mit unserem 10t Spalter auch zufrieden.

von **tuningpaul77** » Do Jul 02, 2009 15:47

Danke!

Ich denke auch, dass wir nicht mehr Spaltkraft brauchen, haben fast nur Fichtenholz

Gruß Paul

von **MC 324** » Sa Jan 23, 2010 11:45

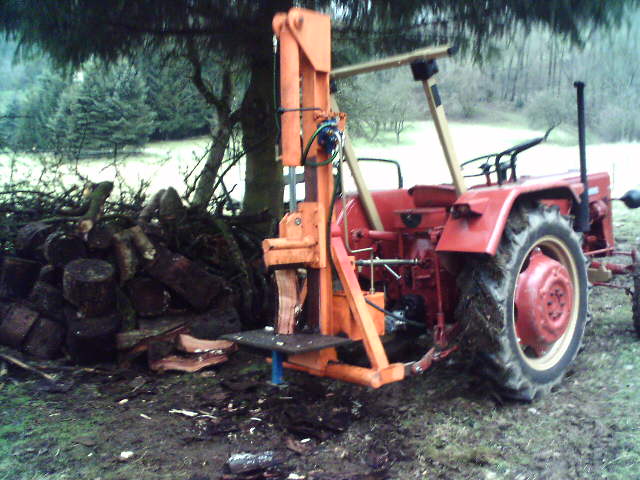

Mein Hydraulikspalter.Wird dieses Frühjahr dann auch mal lackiert.Komme auch nicht über 10 tonnen und es hat bisher immer gereicht und beide Daumen habe ich auch noch.
gruss Thomas

: mc1.jpg (58.62 KiB) 19134-mal betrachtet

von **bastrup** » So Mär 07, 2010 23:11

Hej
Einer feine arbeit du dar gemacht habe ( respekt )
kan jemand mir erklaren varum man das holz zum spalter rollen das dan aufstellen im spalter mit der risiko
das uber der fuse zu kreigen, um dan es wieder von der boden auf heben und zu sagen oder stablen . Fur mich ist das viel zu viel arbeit am boden :?:

Dan ein andere frage viele von eure spalter habe ein hebetisch wen man sowas brauche muss der holz auch dahin rollen dan auch darauf rollen und sehr genau liegen um in der spalter zu kommen in der erster versuch und der tempo von veile hebetische geht meiner meinung nach veil zu snell (direkt gefarlich )
ich finde das der spalter von beiden seiten bedeint verden muss

wenn wir spaltet meine kompis und ich dan steht der spalter am der selben platz der ganze tag ( 15 bis 20 RM ) pro tag
Mfg
