ByeBye hat geschrieben:hallo meine Untersetzung am Querförderer ist 25:1 da ist ein da danfoss OMP 80 dran bin mir aber nicht mehr sicher mit der Motorgröße rollenketten sind von KTS Kettentechnik 25B Ausführungen. und ein Zahnrad mit 12 Zähnen Spielt ja auch einen große rolle. Geschwindigkeit ist super und regelbar über Drossel Rückschlagventile 0-45l. weiter fragen Bilder per PM

Hallo,

der Danfoss OMP 80 mach ja ca. 770 U/min. Mit Deiner Übersetzung dreht er wohl ca. 30 U/min. Wie hast Du die Untersetzung gemacht!? Über die Kettenräder? Ich denke, berichtige mich wenn ich quatsch erzähle, das geht ja nicht über die Kettenräder. Dann müsste das Kettenrad am Motor oder Welle ja 25 mal mehr Zähen haben als das am Motor. Das ist ja dann so groß wie ein Karrenrad!?

LG

Rumpelstielchen

@ rumpelstielchen

ByeBye hat geschrieben:So einen kleinen Zwischenstand von meinem Querförderer es fehlt noch bissel Lack und das Getriebe....

Der Dateianhang K1600_IMG_1845.JPG existiert nicht mehr.

Der Dateianhang K1600_IMG_1844.JPG existiert nicht mehr.

Der Dateianhang K1600_IMG_1843.JPG existiert nicht mehr.

Der Dateianhang K1600_IMG_1842.JPG existiert nicht mehr.

das war mein Querförderer wo er halb fertig war

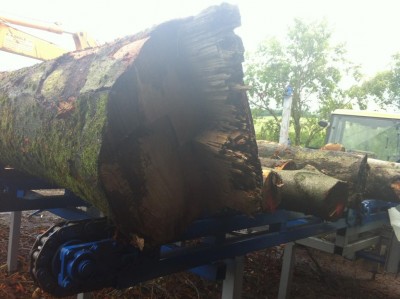

ich habe ein mechanische Getriebe genommen wo der Motor sich direkt drauf schrauben lässt. also ich bin der Meinung das 30u/min vollkommen ausreichend ist (beachte das bei meinen Ketten 1u/min mindestens ca. 35cm sind kann bei Wunsch noch mal nachgemessen werden) Runterregeln kannst du den Motor ja immer noch....! hatte bis jetzt noch nie das Problem das der Danfoss es nicht mehr geschafft hatte auch bei 6-7 Stämmen mit 80cm Durchmesser und 5m länge.
wenn du kein Getriebe zur Hand hast nehme doch einfach ein Duplex rollen kette und mach die Übersetzung über die Kettenräder gibt es alle bei KTS und mann kann es schnell auslegen aber das einfachste und wartungsärmste ist ein Getriebe (würde ich immer bevorzugen und Kostet ca. das gleiche und macht weniger Arbeit)

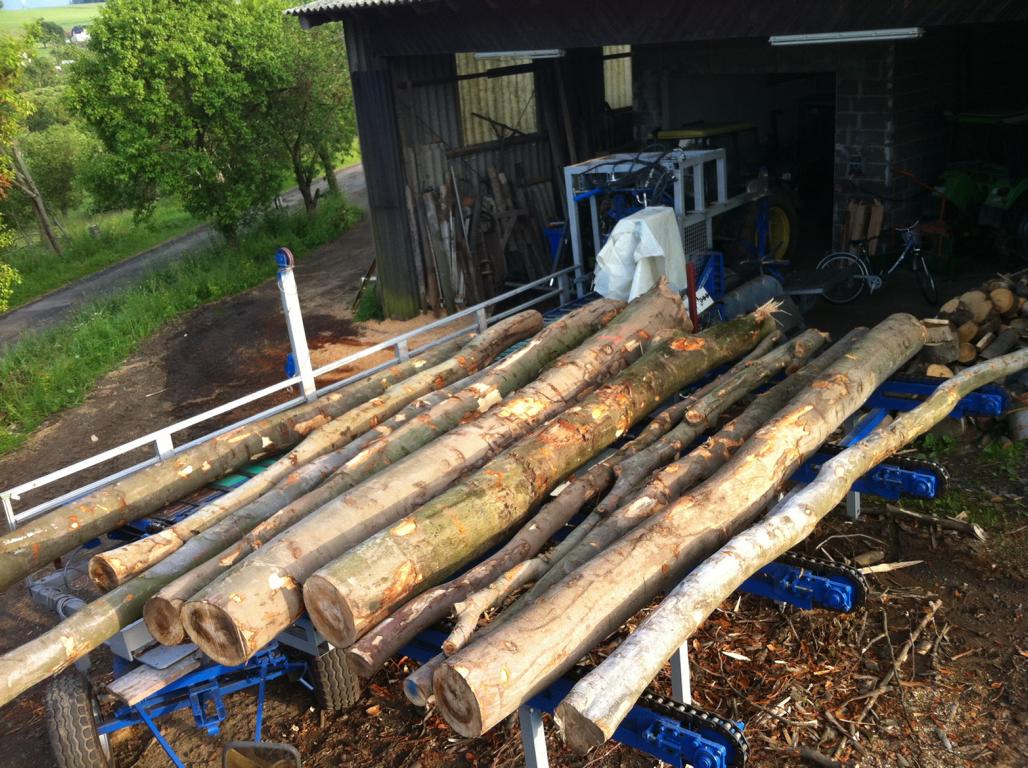

der Fertige klappbare Kettenförderer das ich noch mobil bleibe.

Habt ihr unter der Kette irgendwelche Gleitschienen verbaut oder läuft die Ketten direkt auf den Stahlprofil entlang?? Welche Stahlprofil eignet sich am besten für den Kettenförderer ??

ByeBye hat geschrieben:@ rumpelstielchen

ByeBye hat geschrieben:So einen kleinen Zwischenstand von meinem Querförderer es fehlt noch bissel Lack und das Getriebe....





das war mein Querförderer wo er halb fertig war
ich habe ein mechanische Getriebe genommen wo der Motor sich direkt drauf schrauben lässt. also ich bin der Meinung das 30u/min vollkommen ausreichend ist (beachte das bei meinen Ketten 1u/min mindestens ca. 35cm sind kann bei Wunsch noch mal nachgemessen werden) Runterregeln kannst du den Motor ja immer noch....! hatte bis jetzt noch nie das Problem das der Danfoss es nicht mehr geschafft hatte auch bei 6-7 Stämmen mit 80cm Durchmesser und 5m länge.
wenn du kein Getriebe zur Hand hast nehme doch einfach ein Duplex rollen kette und mach die Übersetzung über die Kettenräder gibt es alle bei KTS und mann kann es schnell auslegen aber das einfachste und wartungsärmste ist ein Getriebe (würde ich immer bevorzugen und Kostet ca. das gleiche und macht weniger Arbeit)

der Fertige klappbare Kettenförderer das ich noch mobil bleibe.


@byebye

Hatte leider keine zeit mich der Sache weiter zu witmen. Habe jetzt eine Tisch gekauft. Denke das es nicht, wenn überhaupt, viel teurer ist als der Eigenbau wen ich die Zeit und das nötige Material rechne. Trotzdem lieben dank.

Lg

Rumpel
