Hatte jetzt endlich mal Zeit ein kleines Video zu machen,

dort kann man sehr gut die Spaltleistung erkennen, ein Video, wo gesägt wird folgt noch irgendwann.

Zu finden ist das Video unter: https://www.youtube.com/watch?v=iogSTX8 ... re=mh_lolz

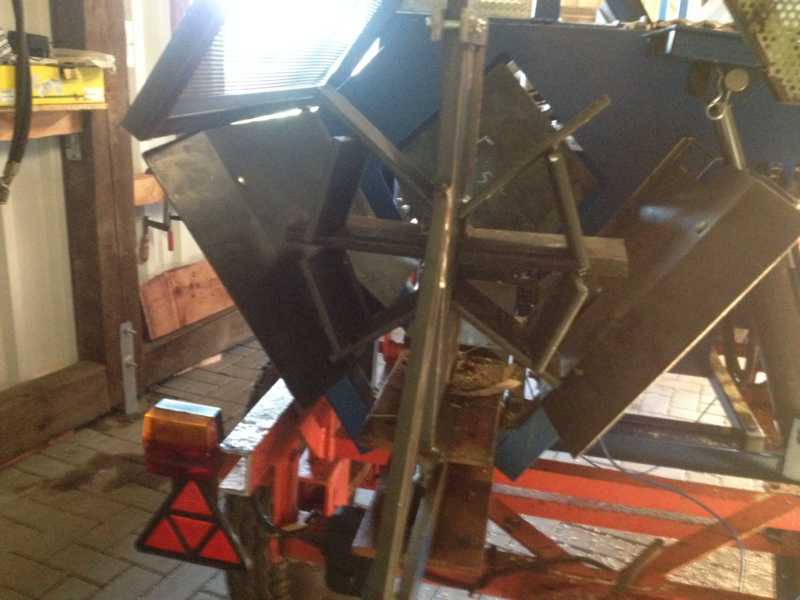

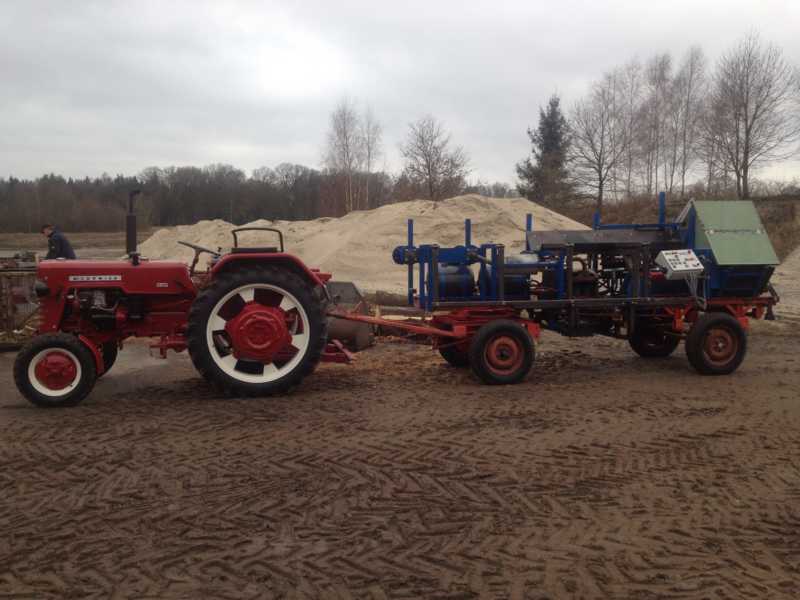

Ansonsten hier noch ein paar Bilder:

Frohe Ostern erstmal,

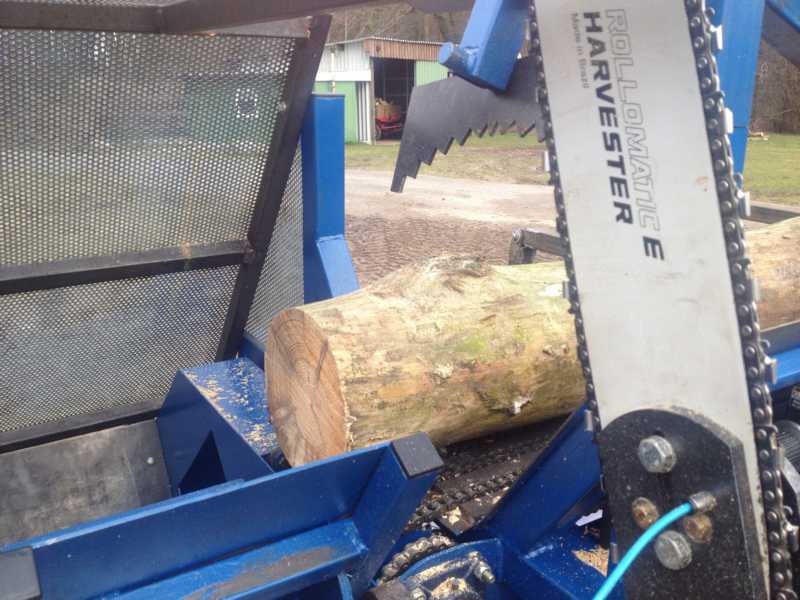

ich habe bei Youtube in kurzes Video eingestellt, woran die Schnittleistung der hydraulischen Säge erkennbar ist.

Dort wird ein ca. 30cm starker Pappelstamm gesägt.

https://www.youtube.com/watch?v=TLPhRIYUNwk

Ein komplettes Video vom Bearbeiten eines kompletten Stammes folgt bald.
Es müssen noch ein paar softwaretechnische Anpassungen vorgenommen werden.

Hallo Selbermacher,

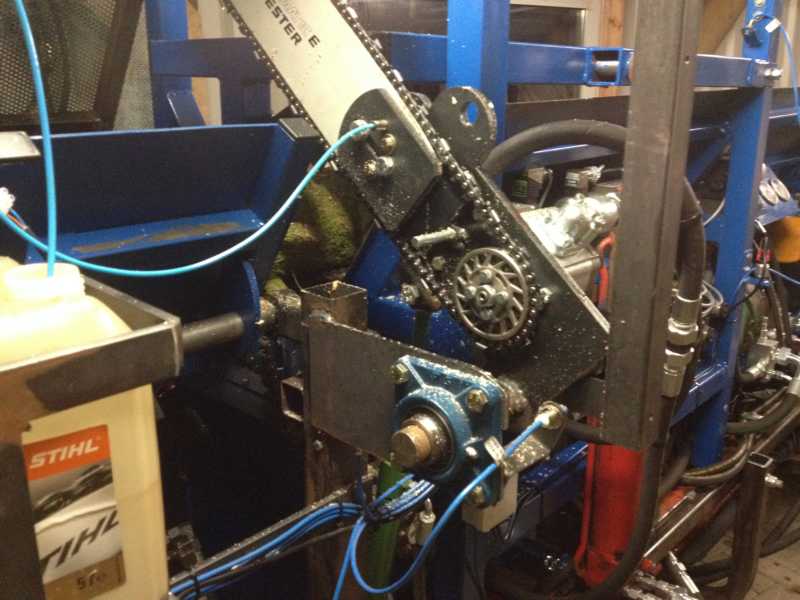

wie beschrieben hier mal ein Bild vom Leckölanschluss an meiner Säge.




Gruß Hackschnitzel

Hallo,

ich habe den SSA jetzt soweit fertig, dass heute die ersten Stämme komplett gesägt wurden.
Die Software ist jetzt soweit von mir angepasst worden, dass alles vollautomatisch abläuft und man
quasi nur bei Fehlern eingreifen muss und in den Manuellbetrieb umstellen muss.

Ich habe ein Video bei Youtube hochgeladen, alles was dort zu sehen ist, geschieht vollautomatisch ohne Eingriff des Benutzers.
Zu finden ist das Video unter: https://www.youtube.com/watch?v=SLqN33f7yCE

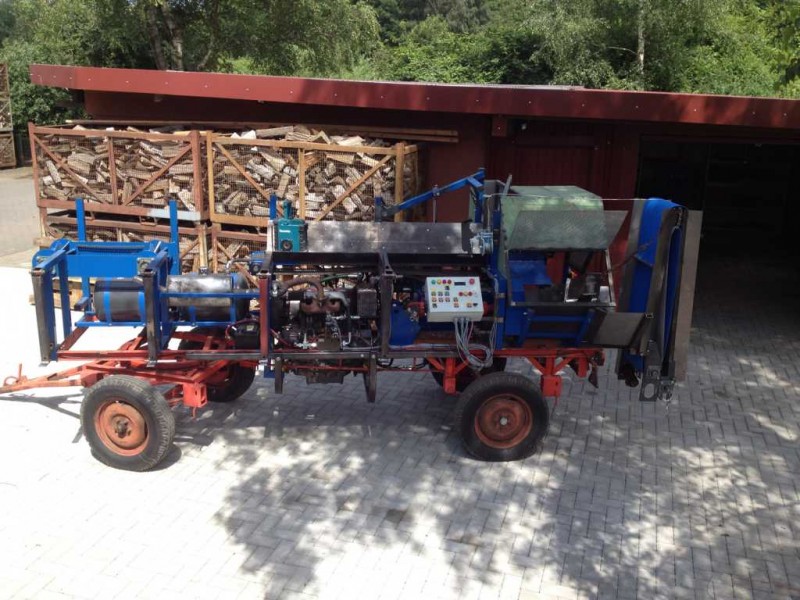

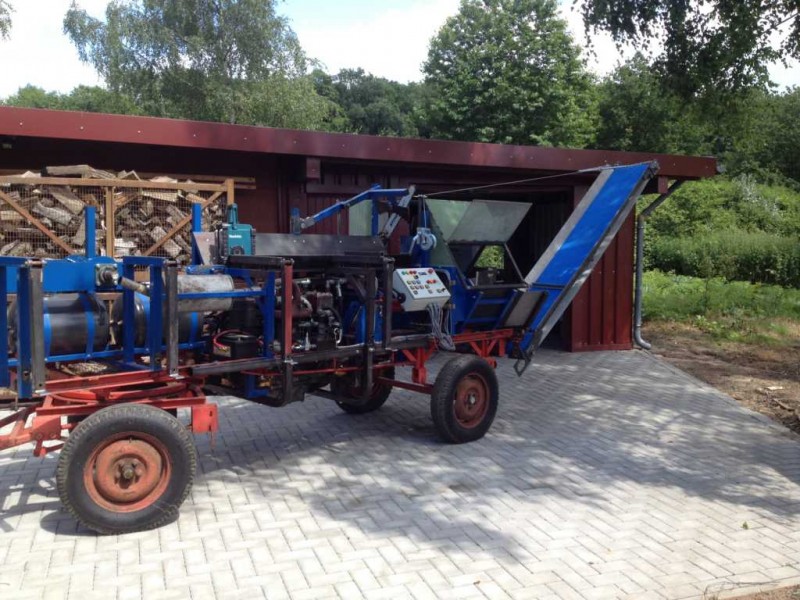

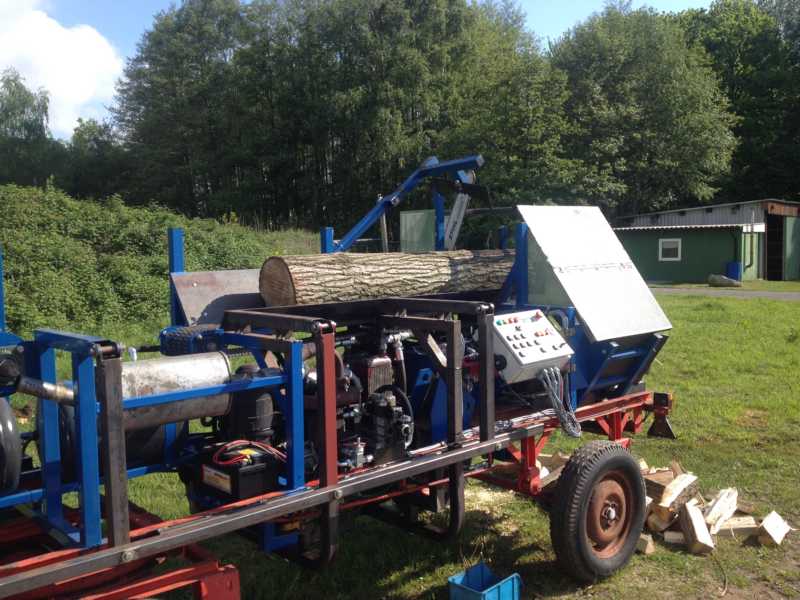

Hier noch ein Foto von heute morgen:

Hallo Sebermacher,

klasse Arbeit.

Gruß Hackschnitzel

Super gemacht! Welche Steuerung hast du verbaut?

Gruß

Super geiles Teil...

Wie lange hast du da gebastelt und was hat es dich gekostet.

Jetzt brauchst du nur noch ein Förderband.

Gruß

Hallo,

also die Steuerung habe ich komplett selbst entworfen und die Software selber in C geschrieben.
Verbaut ist ein Mikrocontroller, mit dem die ganzen Sensoren ausgelesen und die Magnetventile angesteuert werden.
Über ein kleines 4x20 Display werden aktuelle Fehler und Zustände ausgegeben,
dadurch hat man einen guten Überblick über den aktuellen Status der Maschine.

Gestartet ist das Projekt im Dezember 2012, also jetzt knapp 1,5 Jahre Bauzeit.

Aber jetzt kommen noch die Feinheiten. Es fehlen noch Schutzbleche hier und da, Spanauswurf,.....

Außerdem ist als nächstes ein Förderband geplant, welches fest an den SSA montiert wird....
Wollt aber erst mal auf die Waage, gucken, was das aktuelle Gewicht ist.

Zu den Kosten....
Nur soviel, die Hydraulikkomponenten mit unter anderem drei Pumpen, Kühler, 10 Magnetventile, usw. haben 70% der Kosten ausgemacht..

Hallo,

ich war wieder ein wenig fleißig und wollte den aktuellen Stand vorstellen.

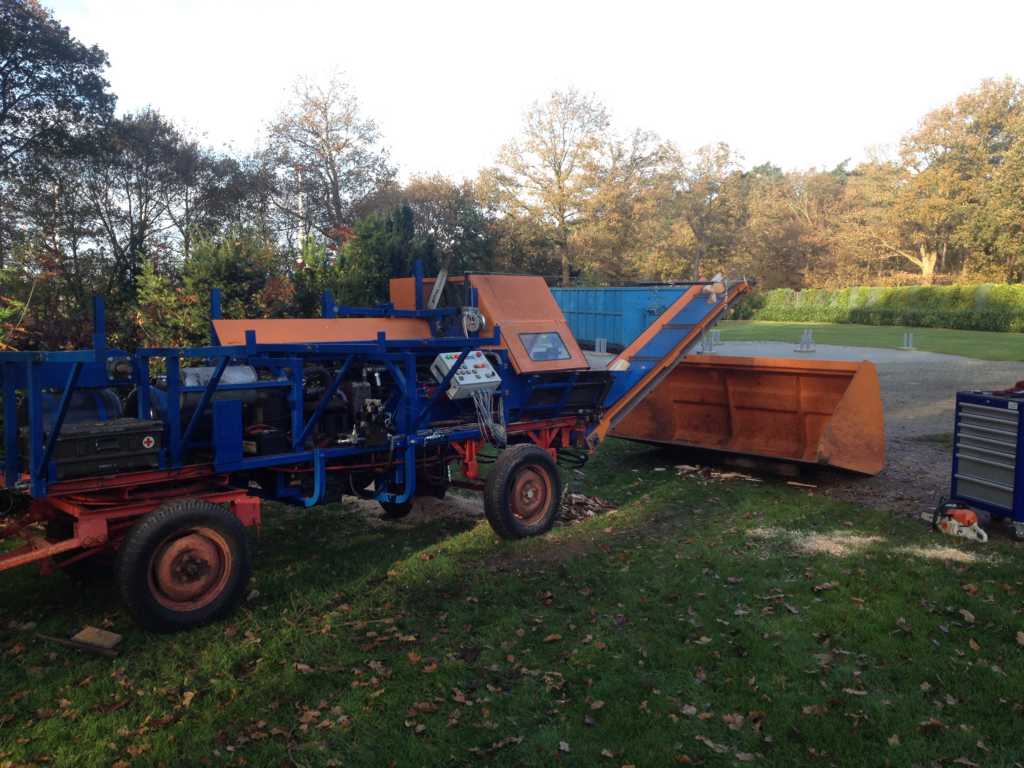

Dabei habe ich ein Förderband gebastelt. fehlen noch ein paar Mitnehmer und die Hydraulik.





Das Förderband ist von einem aus dem Forum hier angelehnt.

Wenn alles komplett mit der Hydraulik fertig ist, werd ich noch mal ein Video online stellen.

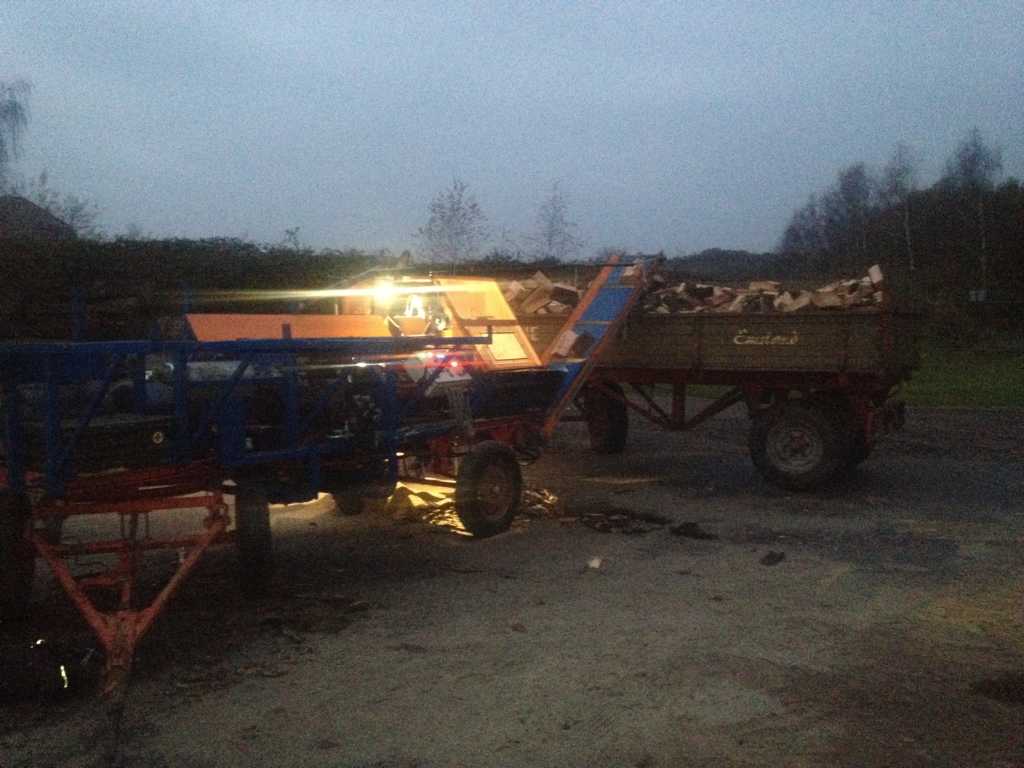

Wir haben diese Woche abends noch eine Möglichkeit zum testen gehabt und davon hab ich ein kleines Video hochgeladen.

Ich denke, dass man dort gut en vollautomatischen Vorgang erkennt

Jetzt nur noch paar Kleinigkeiten, dann Farbe drauf und der Winter kann endlich kommen.

https://www.youtube.com/watch?v=5mkwZCI ... e=youtu.be

Wünsche noch angenehmen Abend

Moin!
Ich glaube, ich habe das irgendwo schonmal gefragt, finde aber die Antwort nicht wieder
Ich plane auch den Eigenbau eines kleinen SSA. Antreiben möchte ich das über eine Zapfwellenpumpe.
Wenn ich mir die Geräte von bekannten Herstellern angucke, haben die meist eine Tandempumpe. Was spricht dann gegen eine (größere) Solo-Pumpe? Ob ich jetzt eine 36+12ccm Doppelpumpe, oder eine einzelne mit 48ccm nehme (nagelt mich nicht auf die ccm-Angaben fest, die habe ich mir grade beispielhaft aus den Fingern gesogen!)
Einziger Grund, der mir einfallen würde, ist die Antriebsleistung, da ja bei der Doppelpumpe immer nur im "Leerlauf" die zweite Pumpe zuschaltet.
Mir würden allerdings gute 70kW Zapfwellenleistung zur Verfügung stehen. Kann ich mir den Mehrpreis der Doppelpumpe dann sparen?


Gruß,
Sebastian

Doppelpumpe oder Mehrfachpumpe deswegen weil eine Pumpe nur das Förderband antreibt.

Wenn man auf nur eine große Pumpe setzen will dann braucht man einen Lastunabhängen Steuerblock. Zum Beispiel Sauer Danfoss PVG32 mit eingebauten Druckwaagen.

Ja, das würde Sinn machen. Aber bekäme man den gleichen Effekt nicht auch mit einem Stromteiler? Müsste man halt sehen, was billiger ist.
Aktuell habe ich mein Förderband an der Kreissäge über einen 250W-Motor laufen. Von der Kraft her würde das ausreichen. Könnte ich also auch an den SSA bauen.
Ich bin noch hin und her gerissen zwischen Zapfwellengetriebe und E-Motor. E-Motor wäre halt begrenzt auf 7,5kW

Hallo Selbermacher,

auf der einen Seite soll die Maschine komplett automatisch laufen, auf der anderen Seite sehe ich im Video ständig Hände die manuell in den laufen Betrieb eingreifen. Die Luke ist offen, gleichzeitig läuft die Säge an. Mehrere Leute stehen da rum und können gleichzeit reingreifen oder irgendwas betätigen?

Ich definiere Sicherheit so:
Wenn eine Klappe offen ist, muss alles sofort anhalten. Und es dürfte nichts offen zugänglich sein wo man sich verletzen kann. Alles hinter Türen und Klappen, deren Öffnung erkannt wird, und abgeschaltet wird.
Und wenn eine Klappe offen ist, oder einer in die Maschine greift, muss es ausgeschlossen sein, dass ein anderer an der Bedienung etwas einschalten kann. Viele Unfälle passieren durch mehrere Leute an einer Maschine, die nur für eine Person angedacht ist.

Ich will nicht motzen, aber ich habe das selbst umgesetzt, und bin immer am Überlegen was man noch sicherer und machen kann.

Hallo zusammen,
in der Zwischenzeit habe ich noch einiges gemacht/verfeinert, vor allem für die Sicherheit.

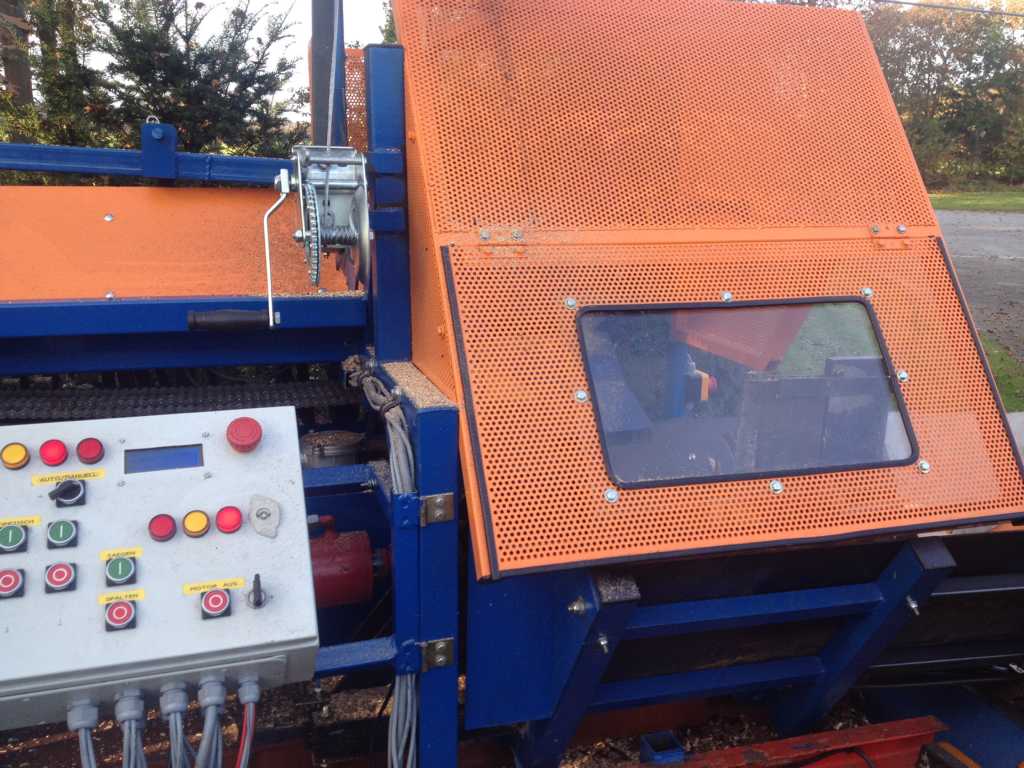

Luke ist immer zu und mit einem Sichtfenster versehen, sobald die Luke geöffnet wird, steht alles.
Außerdem sind noch einige Feinheiten gemacht worden.

Insgesamt läuft der SSA wunderbar, das einzigste, was mich noch bissl stört is, dass nicht alle Scheite passend in den Spaltkanal fallen.
mal schauen, was ich da noch gegen unternehme.
