Hallo!

wanges hat geschrieben:ber ich hab kein Plan wo das Teil hin muss und wie herum und ob genau das?

Geht aus dem Plan von Adi hervor ...
Bei "Lösen" sperrt die Diode, es wird nur der Kontakt für Lösen mit Spannung beaufschlagt.
Bei "Ziehen" wird der Ziehen-Kontakt und über die Diode auch der Lösen-Kontakt mit Strom versorgt.

Gruß F

Also : aus dem Funk-Empfänger kommt ein Kabel, das mit einem 7 poligen KFZ-Anhänger-Stecker an der Seilwinde
anstelle des Handbedienteils für die elektrohydraulische Bedienung angesteckt wird, oder ?
Ist das so ein Stecker ?

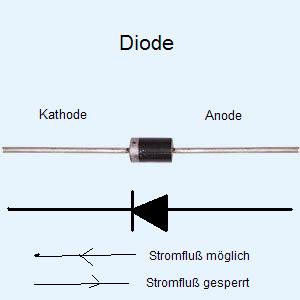

Den Stecker müsstest du öffnen und die Diode zwischen die Anschlüsse Nr. 1 und Nr. 4 , zusammen mit den dort schon
befindlichen Litzendrähten, anklemmen. Kathode (die mit der Strichmarkierung) an Nr. 1, Anode an Nr. 4.
(Die Anschlussnummern sind üblicherweise deutlich im Kunststoffisolierkörper eingeprägt ...)

Alle Angaben ohne Gewähr - die gezeigte Anordnung der Anschlüsse dürfte aber für 99 % aller Forstseilwinden zutreffen ...

Gruß
Adi
