Hallo Forum,
bei meinem pneumatischen 4 Reihen Maissägerät Exaktomat von Rau ist mir heuer eine Säscheibe kaput gegangen. Jetzt gibt es keine Ersatzteile mehr dafür. Es ist schon ein sehr altes Gerät, funktioniert aber sonst für meine Zwecke sehr gut, als Bio brauche ich keine Unterfußdüngung. Als Auslaufbetrieb möchte ich nach Möglichkeit das Gerät wieder reparieren, finde aber nirgens Ersatzteile. Aus meinem Bekanntenkreis kenne ich zwei, die schon mal so ein Geraät gehabt haben. Deshalb denke ich mir, da muß es doch noch Geräte davon geben. Weiß jemand ein solches Gerät?.
Gruß
Lorch

Wie sieht die Scheibe aus, kannst mal ein Bild reinstellen?
Dann könnte man evtl beurteilen, ob ein begnadeter Bastler so was anfertigen kann.

Die Säscheibe ist in der Werkstatt, dort versuchen sie sie zu kleben. Drei verschiedene Klebstoffe haben sie schon ausprobiert, hat nicht gehalten, jetzt versuchen sie es noch mit einem vierten, wenn das nicht klappt, ist Ende. Wenn ich die Scheibe wieder hab, mach ich das Foto.

Alternativ 3D Druck? Jmd mit etwas CAD Kenntnis kann das Teil sicher nachbauen.
Mit dem richtigen Material gedruckt, kann das gehen. Foto wäre gut, mal abwarten.
Grüsse

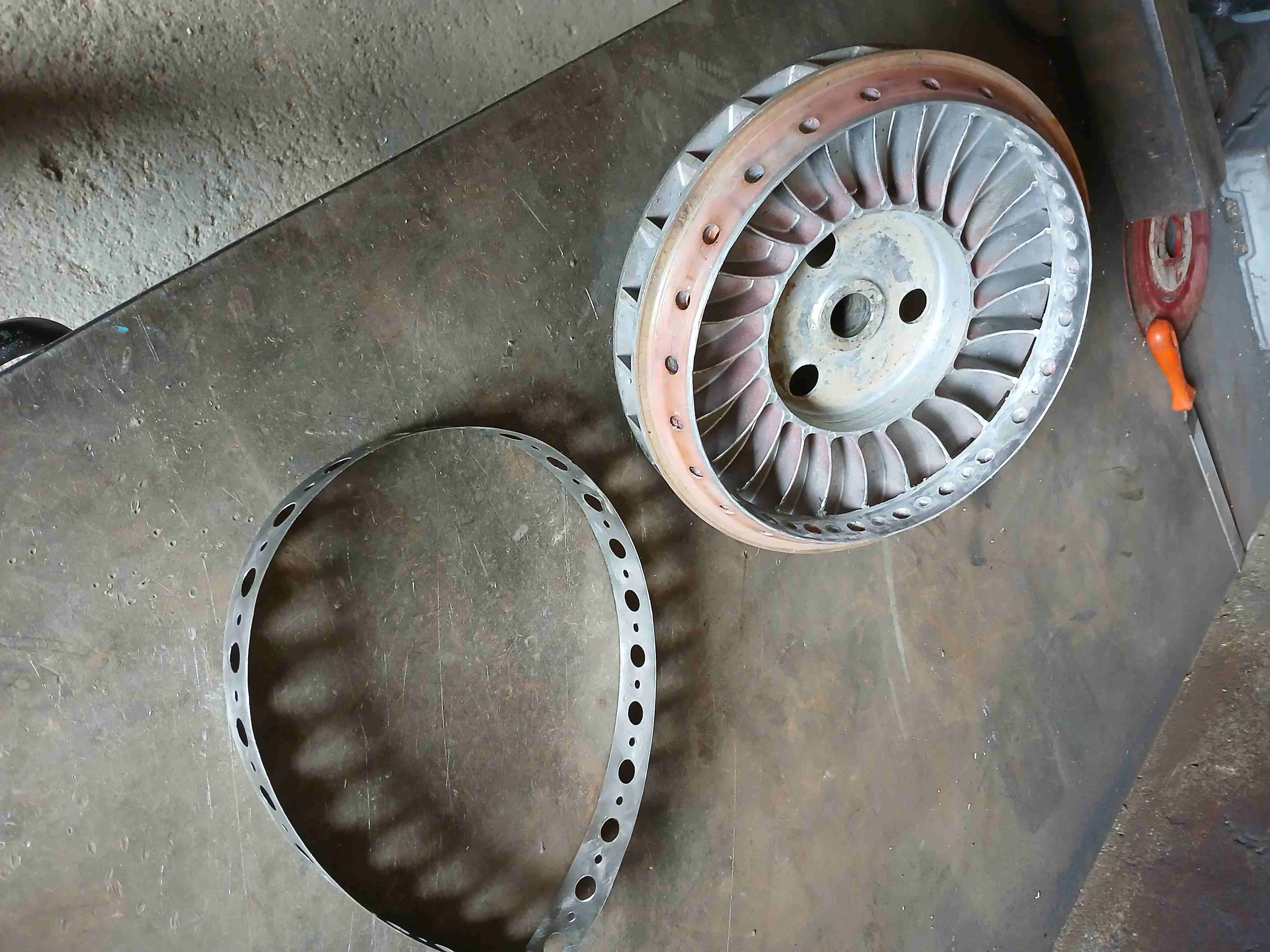

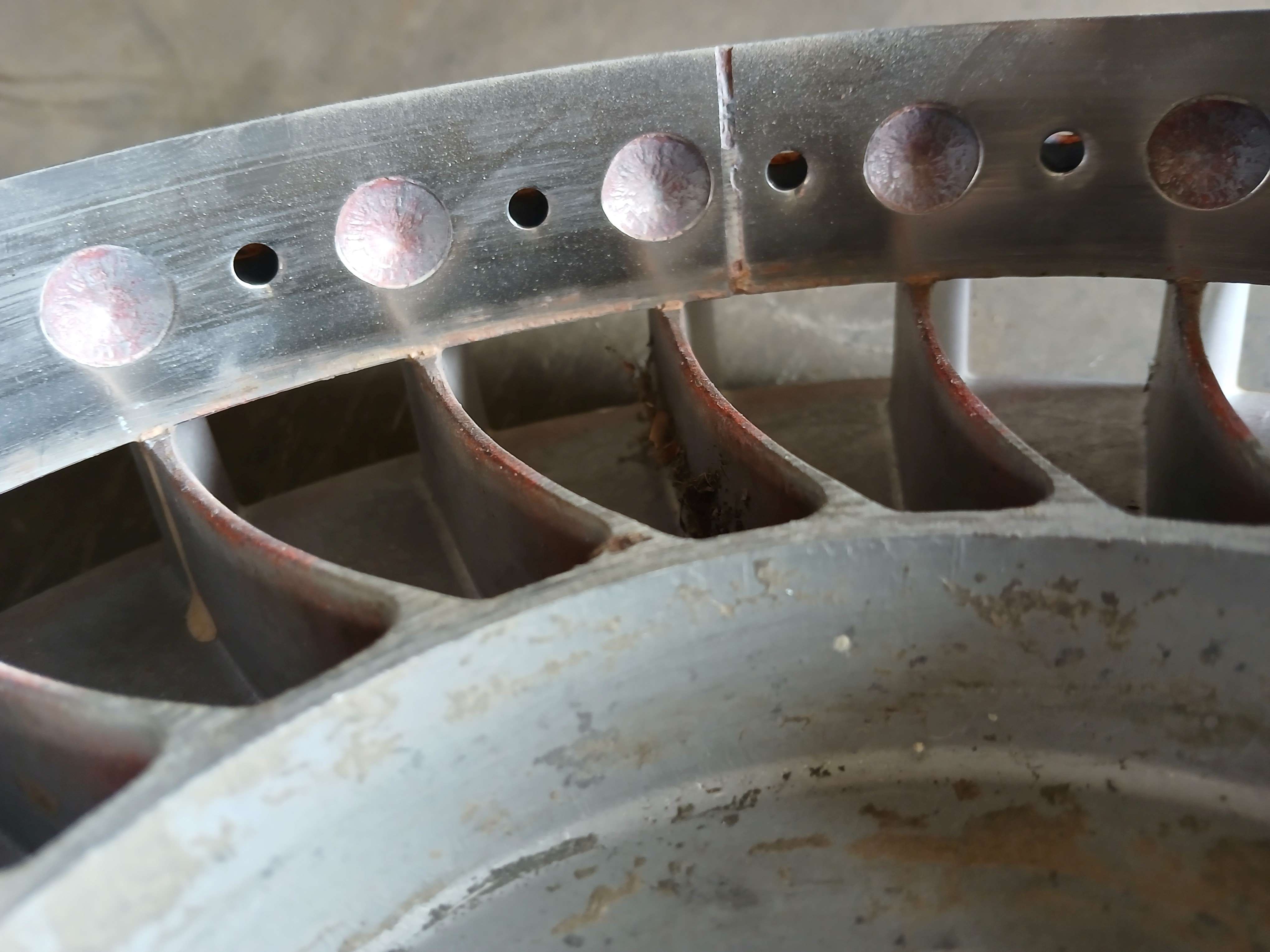

Hier die Fotos meiner Säscheibe. Das erste Bild zeigt die kaputte Säscheibe mit Lochband, das sich von der Säscheibe abgelöst hat, das normalerweise an die Innenseite der Säscheibe geklebt ist. Das zweite Bild zeigt eine intakte Säscheibe, wie die Scheibe normalerweise innen aussieht.

Es sieht aus als wäre das Lochband durch diese angespritzten Kunststoffpilze gehalten worden?
Eventuell kleine Senkkopfschrauben verwenden? Außen versenken, innen eine flache Mutter drauf falls es dort nicht stört. Oder Senkkopf Blindnieten/normale Alunieten?

Hallo countryman,
was meinst du mit Kunststoffpilze?

Im unteren Bild die rötlich eingefärbten Bereiche zwischen den Löchern. Es sieht im Bild so aus, als wäre hier das Stahlband in den Kunststoff eingegossen, oder täuscht das? Vielleicht wäre es möglich hier Nieten einzusetzen.

countryman hat geschrieben:Es sieht aus als wäre das Lochband durch diese angespritzten Kunststoffpilze gehalten worden?

Optische Täuschung ?
Für mich sieht es nach einer Vertiefung aus.

Wie ist es denn Original befestigt? So ein Lochband herzustellen, sollte kein Hexenwerk sein... wenn der rest der Plasteteile noch in Ordnung ist..

Das Edelstahllochband wird die Lauffläche zur Abdichtung gegenüber dem inneren Teil sein.

Das äußere Teil sollte ein Alugußstück sein. Das Edelstahlband gibt die Härte für die Lauffläche.

Mit Nieten und Schrauben (Senkköpfe) entsteht vermutlich ein Problem mit Abdichtung bzw. es entstehen Verluste am Unterdruck.

Ich würde das Kleben mit Epoxydharz. Am besten mal bei Loctite durchschauen.

Vor dem Kleben die Klebeflächen anschleifen und gut reinigen.

Vermutlich war es vorher auch geklebt.

Edelstahl auf Alu kleben funktioniert hervorragend mit Uhu Endfest 300. Fläche mit Bremsenreiniger reinigen, etwas anschleifen, Kleber auftragen und zusammenfügen. Da mit die Klebestelle noch besser hält, mit Heißluftfön trocknen

240236 hat geschrieben:Edelstahl auf Alu kleben funktioniert hervorragend mit Uhu Endfest 300. Fläche mit Bremsenreiniger reinigen, etwas anschleifen, Kleber auftragen und zusammenfügen. Da mit die Klebestelle noch besser hält, mit Heißluftfön trocknen

@Lorch: Der Uhu Endfest z.B. ein Kleber mit dem du es probieren kannst.

Die kleinen Löcher sind vermutlich zur Luftführung und die großen Löcher sollen vermutlich zur Verstärkung der Klebung dienen. (ähnlich Wirkungsweise wie bei einer Lochschweißung / soll die radialen Scherkräfte abfangen).

Servus,

Ersatzteile gibts noch: https://www.hassia-ersatzteile.de/

Kleber den ich bei gleicher Aktion verwendet habe: https://www.fk-soehnchen.de/werkstatt/v ... %C3%BCssig

Der Kleber härtet aber sehr schnell aus.
Ich hab mir in der Drehbank eine Holzscheibe gedreht die genau in die Säscheibe reingeht um das Lochband gleichmäßig anzudrücken.
Ansonsten schätze ich das Kleben als kaum machbar ein.

Wenn du ein Gerät zum Schlachten erwirbst, kaufe ich dir gerne eine Säscheibe ab

MfG
Josef

Hallo countryman,
die rötlich eingefärbten Bereiche sind vertiefungen, bei den kleinen Löchern wird das Maiskorn vom Vakuum angesaugt, jeweils pro Loch ein Korn u. dann zu den größeren Vertiefungen befördert.
Roman u. andere,
das Lochband war an die Aluscheibe geklebt. Die Werkstatt hat vier verschiedene Kleber ausprobiert, keiner hat funktioniert. Das Lochband mit Senkkopfschrauben anschrauben, hab ich mir auch schon gedacht, aber da hat die Säscheibe zu wenig Masse zum festschrauben, es wäre auch eine sehr diffizile Arbeit.
