Fahrbare Abstellplattform für Seilwinde

von **Jost** » Sa Jan 11, 2014 21:44

Servus zusammen,

Haben für unsere "Kleingeräte" (Düngerstreuer, Spritze, Heckcontainer, etc) bereits so fahrbare Wägen. Das ist natürlich saupraktisch weil man so viel einfacher umstellen und auch anbauen kann.
Nur für die Seilwinde gibts das noch nicht, sowas muss ich jetzt auch mal bauen...

Nur wie habt ihr das gelöst? Probleme denkich sind ja dass die Winde dann zu hoch zum Anhängen steht und auch die Kippgefahr?
Daher bitte um Bilder von Euren Lösungen und Tipps zum Bau.

Danke schonmal!

Johannes

von **wald5800** » Sa Jan 11, 2014 22:03

Habe die Tajfun auch auf einer Rollplattform. Werde morgen ein Foto machen. Diese Plattform hat 6 Schwerlastrollen. Die Höhe der Plattform kann ich momentan nicht sagen. Kippgefahr ist keine gegeben, weil eben ein Teil der Plattform zwischen die Hinterräder geht. Die Hinterräder sind quasi "ausgeschnitten". Erleichtert das anhängen enorm! Zuerst sich nur schräg zur Winde hinstellen, auf der einen Seite mit dem Bolzen anhängen, dann die Gelenkwelle von der offenen Seite aufstecken, (da kann man gut dazu noch) auch die das Lichtkabel anstecken, dann die anderen Seite zum Unterlenker schieben, (mit der Rollplattform geht das ja gut) Bolzen durch, und noch den Oberlenker anstecken.

von **Jost** » Sa Jan 11, 2014 22:11

Hi,
ja Bilder währn super... man muss das Rad ja nicht zweimal erfinden :wink:

Bei mir handelte sich auch um ne Taijfun 5,5t Winde aber rein mechanisch.

von **wald5800** » Sa Jan 11, 2014 22:25

Habe auch eine 5,5er Tajfun, aber mit Funk. Ist aber da nicht das Thema! Morgen gibt es ein Foto, samt cm Angaben. Weiß nur, dass eine Rolle für 100 kg geeignet ist, und 6 Rollen sind es.

von **Waeller** » Sa Jan 11, 2014 22:31

Hallo,

parke meine Farmi JLT 601 (60 kN) satt auf einer Europalette. Transport dann mit dem Hubwagen.

Gruß

von **Ugruza** » Sa Jan 11, 2014 23:32

Ich hab das mit einer Dokaplatte auf Rollen gelöst. Optimal ist es aber nicht, da die Winde beim Verschieben leicht runter kippt (ist mir schon passiert). Aber das wirst immer haben, weil die Winden einen hohen Schwerpunkt haben, es sei denn du sicherst sie auf dem Wagen.

Lg Ugruza

von **Holzbubi** » So Jan 12, 2014 0:06

Habe eine 5.5t Taifun mit 150cm Schild ,dazu hab ich einen Winkelrahmengeschweißt daß die winde genau reinpaßt +5cm daß nicht zu eng wird.Untendrauf sind 4 Lenkrollen ,2 mit Bremse aufgeschraubt .Die Rollen haben17,5 cm durchmesser damitt sie auf dem Betonboden leicht rollen, u. so kann man die Winde Problemlos herumschieben,sie kann auch nicht,über den Winkelrand abrutschen,u. kippelig ist die Sache auch nicht sofern man auf betonboden bleibt.Mitlerweile hab ich den Spalter 18t stehend u. die Heckschaufel auf stabilen Paletten u. bewege sie mit einem Hubwagen weiter.Zwischendurch nehm ich auch die Winde mit dem Hubwagen ,weil der noch leichter rollt,der Vorteil des Rahmens ist daß er schmaler als eine Palette ist da spart man Platz.Mfg Andi !!

von **Markus K.** » So Jan 12, 2014 0:09

Ich mach das so wie Waeller. Palette und Hubwagen.

von **RHÖNER** » So Jan 12, 2014 8:12

Jost hat geschrieben:Servus zusammen,

Haben für unsere "Kleingeräte" (Düngerstreuer, Spritze, Heckcontainer, etc) bereits so fahrbare Wägen. Das ist natürlich saupraktisch weil man so viel einfacher umstellen und auch anbauen kann.
Nur für die Seilwinde gibts das noch nicht, sowas muss ich jetzt auch mal bauen...
Nur wie habt ihr das gelöst? Probleme denkich sind ja dass die Winde dann zu hoch zum Anhängen steht und auch die Kippgefahr?
Daher bitte um Bilder von Euren Lösungen und Tipps zum Bau.

Danke schonmal!

Johannes

Hallo....

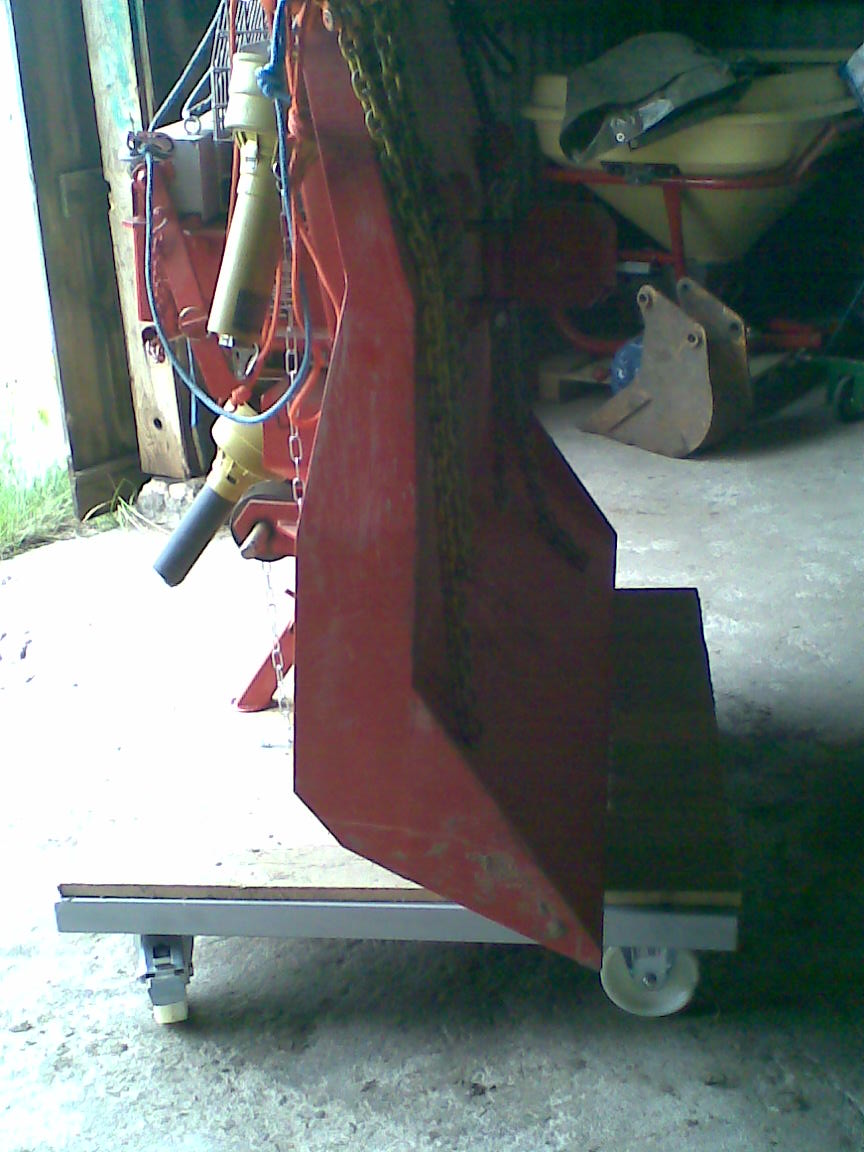

habe für meine Winde und anderes Kleinzeug auch einen Rollwägen gebaut......die Winde steht sicher ohne kippeln.
mfg

von **wald5800** » So Jan 12, 2014 8:53

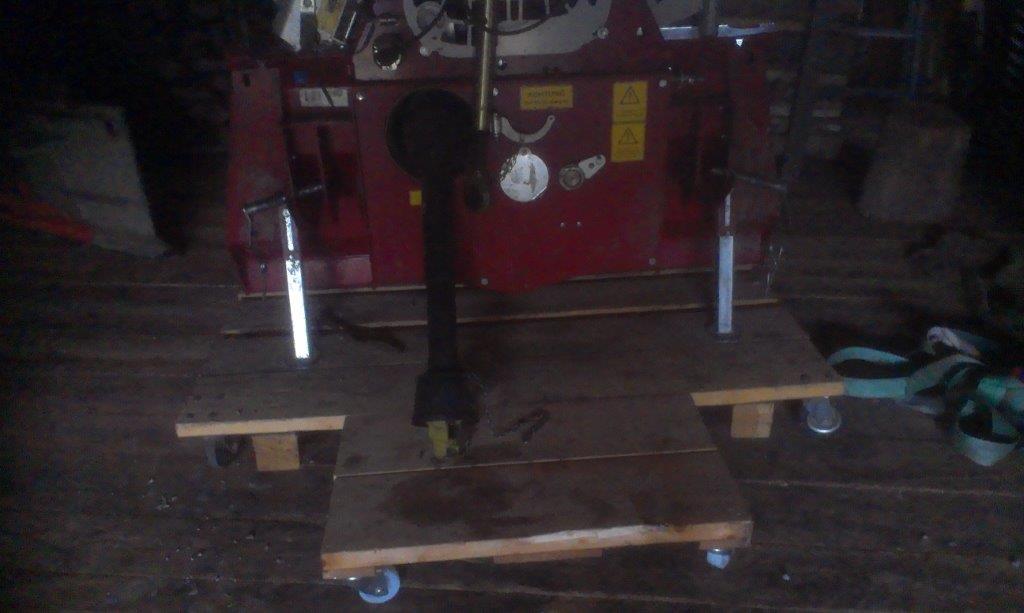

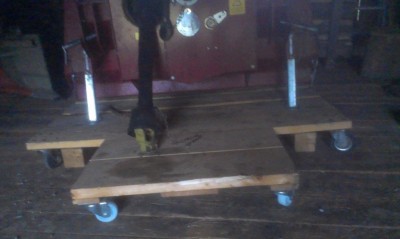

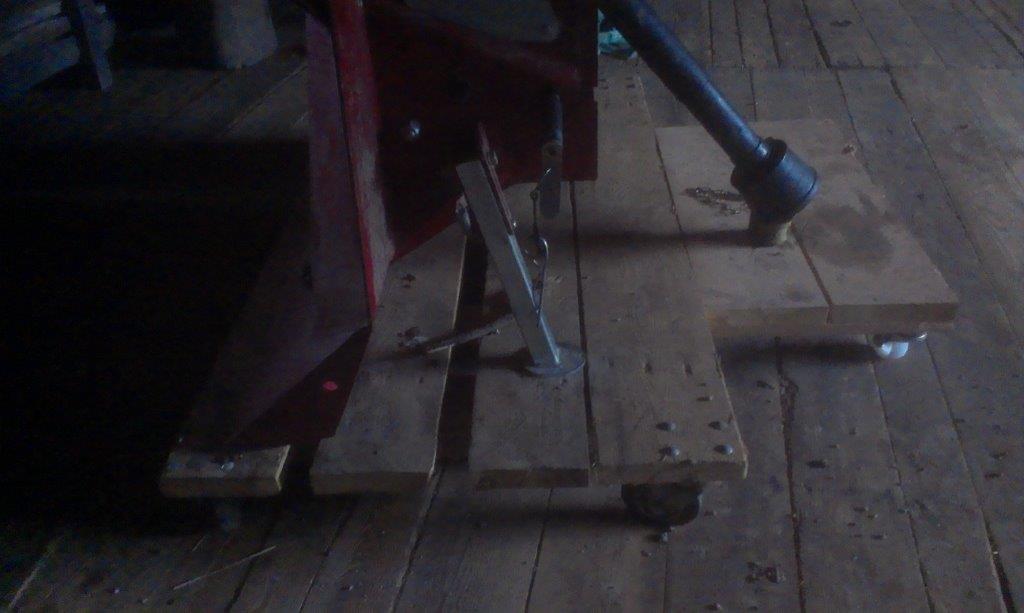

Die eigentliche Plattform hat eine Breit von 160 cm, Tiefe 85 cm, dazu noch einen Zusatz, der zwischen die Hinterräder des Traktors geht mit 45 cm * 80 cm Breite, der soll die Winde zum nach vorne kippen sichern. Gerade nach vorne würde die Winde gerne kippen. Bis zur Plattformoberkante misst es 18 cm, die Bretter haben eine Stärke von 4 cm, ergibt also noch 14 cm für die Räder. Ohne den Zusatz für die Plattform wäre es schon ganz schön wackelig! Gerade bei einem Holzboden, der gibt ja doch immer etwas nach. Und die Winde soll ja doch sicher stehen, auch wenn mal unabsichtlich dagegen gefahren wird.

von **Jost** » So Jan 12, 2014 9:32

Moing,

danke erstmal für die vielen Antworten. Wenn die Winde dann höher steht habt ihr kein Problem? müsst ihr dann nicht immer ewig am Oberlenker schrauben? Oder hab ich nen Denkfehler...
Aber so ähnlich wie das Wägelchen vom Wald5800 wird's wohl werden. So sind die bereits bestehenden Wägen auch aufgebaut. Zölliche Bretter, 4-6 Rollen, paar Schrauben, fertig. Das mit dem Ausleger nach vorn ist ne gute Idee!

Grüße

Johannes

von **WaldbauerSchosi** » So Jan 12, 2014 9:59

Ich habe auch lange überlegt, ob Palette mit Hubwagen oder ein Wägelchen.

hab mich dann für den Wagen entschieden, weil man dann nicht auf den Hubwagen angewiesen ist und man sie "werkzeuglos" irgendwohin parken kann ... alles ist dann halt einfach komplett

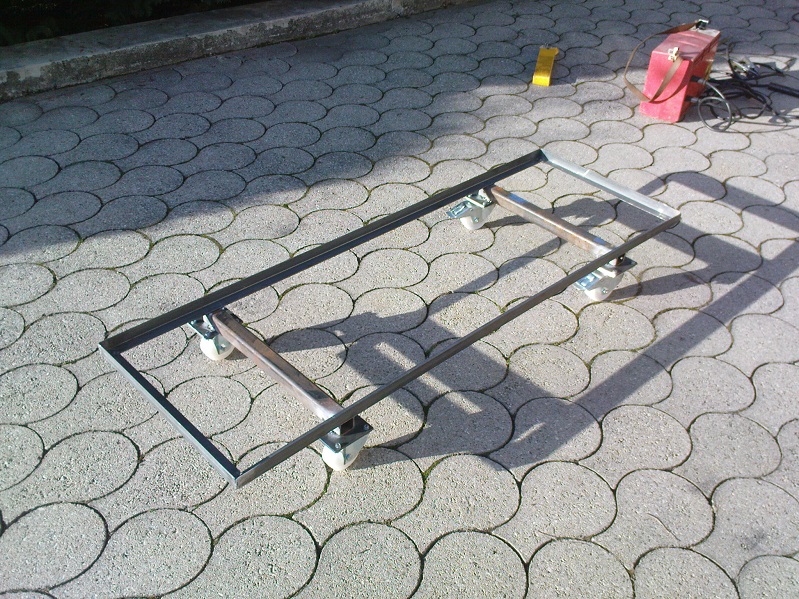

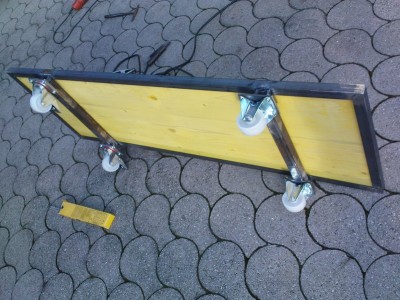

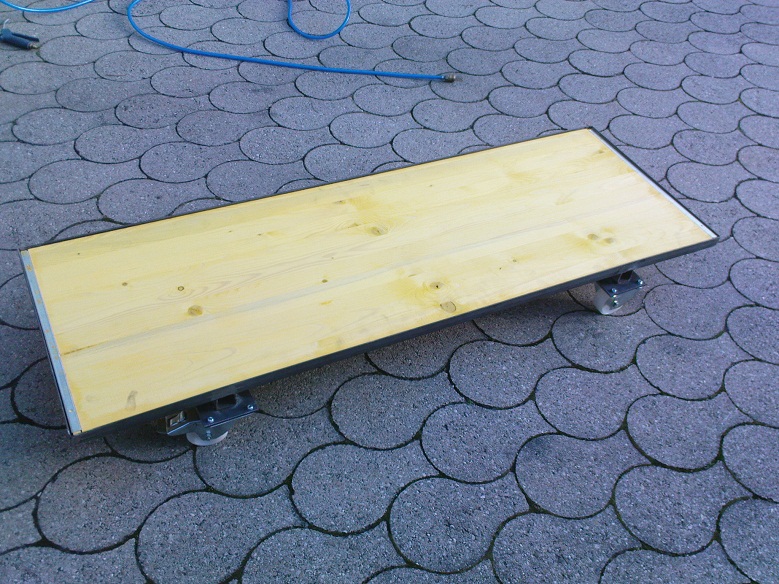

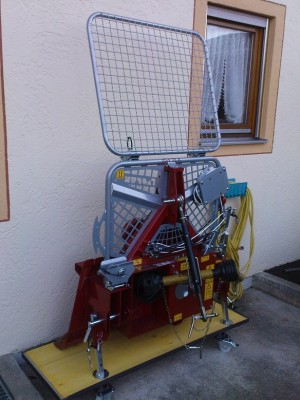

Ich hab das aber nicht aus Holz gemacht, sondern "für die Ewigkeit" aus einem verzinkten Stahlrahmen + Schalungstafeln (gibt´s in versch. Längen)

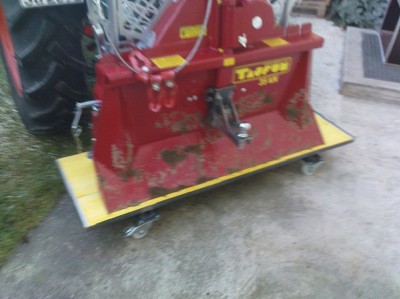

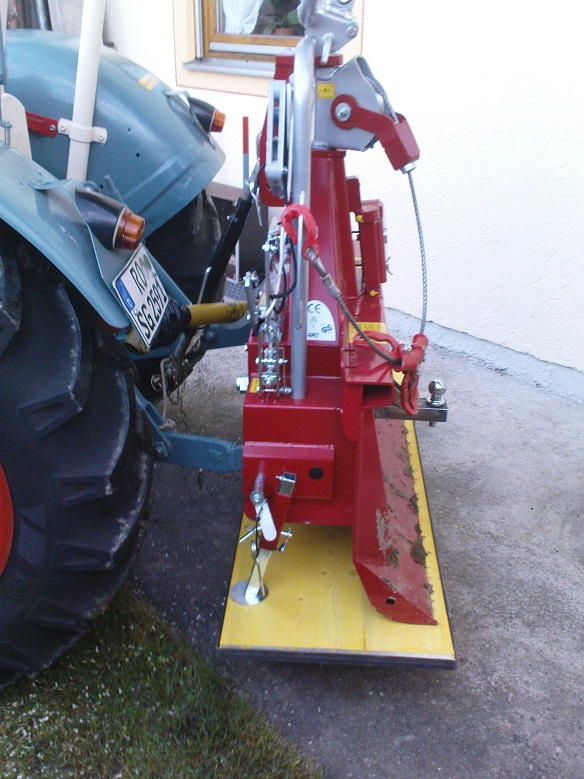

so schauts dann aus:

Website · von **Falke** » So Jan 12, 2014 10:16

Das mit dem 'Rummfummeln ab Oberlenker beim Abstellen hat mich auch lange gestört (damit die Winde sicher und gerade auf den Abstellfüßen steht).

Jetzt liegt da ein genau passendes Kantholz, wo die Winde beim Absenken mit dem Trommelgehäuse aufgesetzt wird, und steht, ohne die Füße auszuklappen!
(vor allem kann man so nicht vergessen, die Füße nach dem Ankuppeln wieder hochzuklappen ... :oops:

)
Und der Oberlenker behält die mühsam ermittelte Stellung zum Ausheben beim Poltern ohne Zerstörung der Heckleuchten bei!)

Wenn ich mir 'mal so eine Abstellplattform bauen werde, dann auch mit so einem Kantholz (angepasst auf die dann anderen Höhenverhältnisse).
Aber erst muss ich den Boden in der Scheune betonieren. :roll:

Gruß
Adi

von **WaldbauerSchosi** » So Jan 12, 2014 10:19

Na, wenns nur der Boden ist, der ist ja gleich vollgelaufen :wink:

Das mit dem Kantholz ist natürlich eine Idee.

Website · von **Falke** » So Jan 12, 2014 10:58

Zur Illustration:

: DSC02488_mit_Kantholz.JPG (19.16 KiB) 3146-mal betrachtet

Adi
