Mein 7,5 kw E-Motor, auf dem Motor steht auch noch 14,9 A, haut mir immer die Sicherungen (Drehstrom 16 Ampere, Schmelzsicherungen) raus.

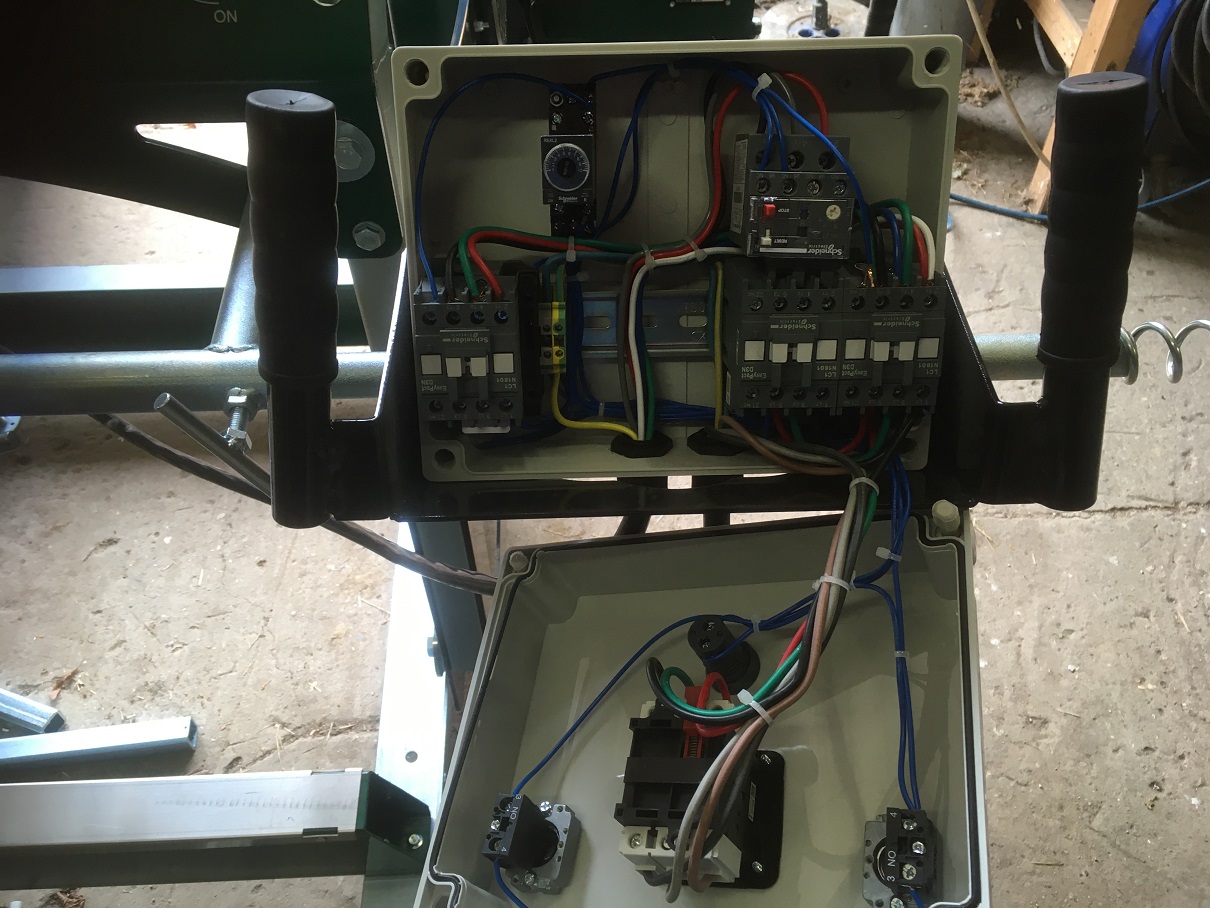

Ich habe den Schaltkasten der Maschine mal geöffnet, und dort sind zwei 'Bauteile' an denen ich mittels Drehrädchen etwas einstellen / ändern könnte.
Kann ich mit einem dieser Bauteile den Anlaufstrom begrenzen...oder sonstwie verhindern, dass die Sicherungen fliegen.

Alternativ muss mir der Elektriker nächste Woche eine 32 A Dose installieren.

Da lass mal lieber den Elektriker kommen.
Es ist normal dass ein so starker Motor die 16A Sicherung auslöst. Der Anlaufstrom ist viel höher als die 14,9 A Nennstrom.
Ganz vielleicht geht es mit trägen 16A Schmelzsicherungen oder Automaten mit "C" Charakteristik.
Aber wie gesagt: Elektriker ranlassen.

Hallo,
ich bin zwar kein Elektriker, aber wie Anlaufbegrenzer sieht mir da nichts aus. Kann es sein das der Motor rechts und links laufen kann. Oder läufter schon in Stern- Dreieck an.
Um genaueres zu sagen sollte ein Bild vom Motortypenschield dazu. u. eventuell wenn vor handen ein Schaltplan. Vielleicht auch eine kurze Beschreibung für was der Motor da ist, ich denke es handelt sich nicht um einen Stabmixer.

Nabend,

in der Kiste ist offensichtlich ein automatischer Stern-Dreieck-Anlauf verbaut.
Links oben scheint mir ein Zeitrelais zu sitzen und rechts sitzt ein Motorschutzschalter.
Soweit scheint also alles erstmal zu passen.

Jetzt ist die Frage was du für Sicherungen auf dem genutzten Stromkreis verbaut hast? Hier müssen träge Sicherungen verbaut sein. Die heutige Charakteristik ist ein Typ C Automat.

Eine 32 A Dose ist nicht das Mittel der Wahl, eine 16er mit passenden Sicherungen ist das Ziel.

Von einer defekten Steuerung oder gar einem defekten Motor gehen wir erstmal nicht aus.
Bei Änderungen unbedingt einen Elektriker ran lassen.

IHC433

Moin,

Schonmal Danke für die Antworten.

Es handelt sich um eine Blockbandsäge.

Ginge z.B. sowas, als Anlaufstrombegrenzer:
https://shop.baumarkt-goellnitz.de/inde ... XcEALw_wcB

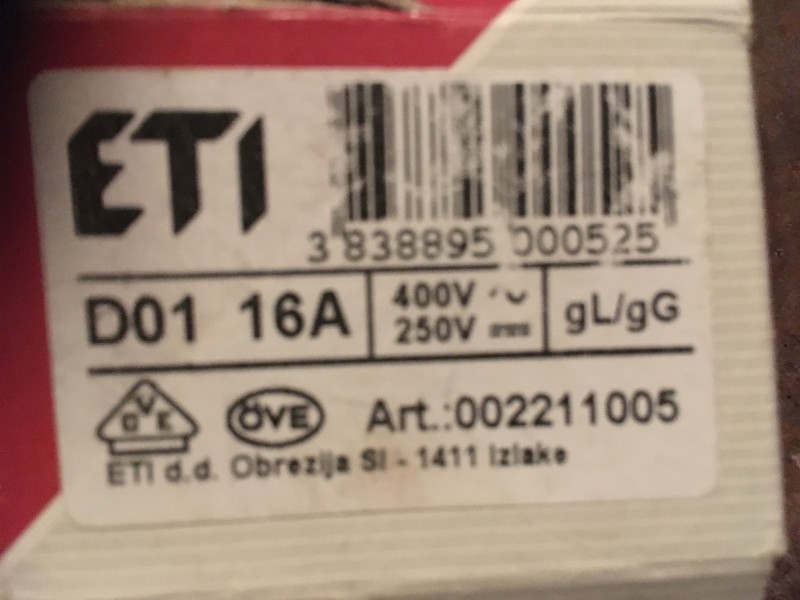

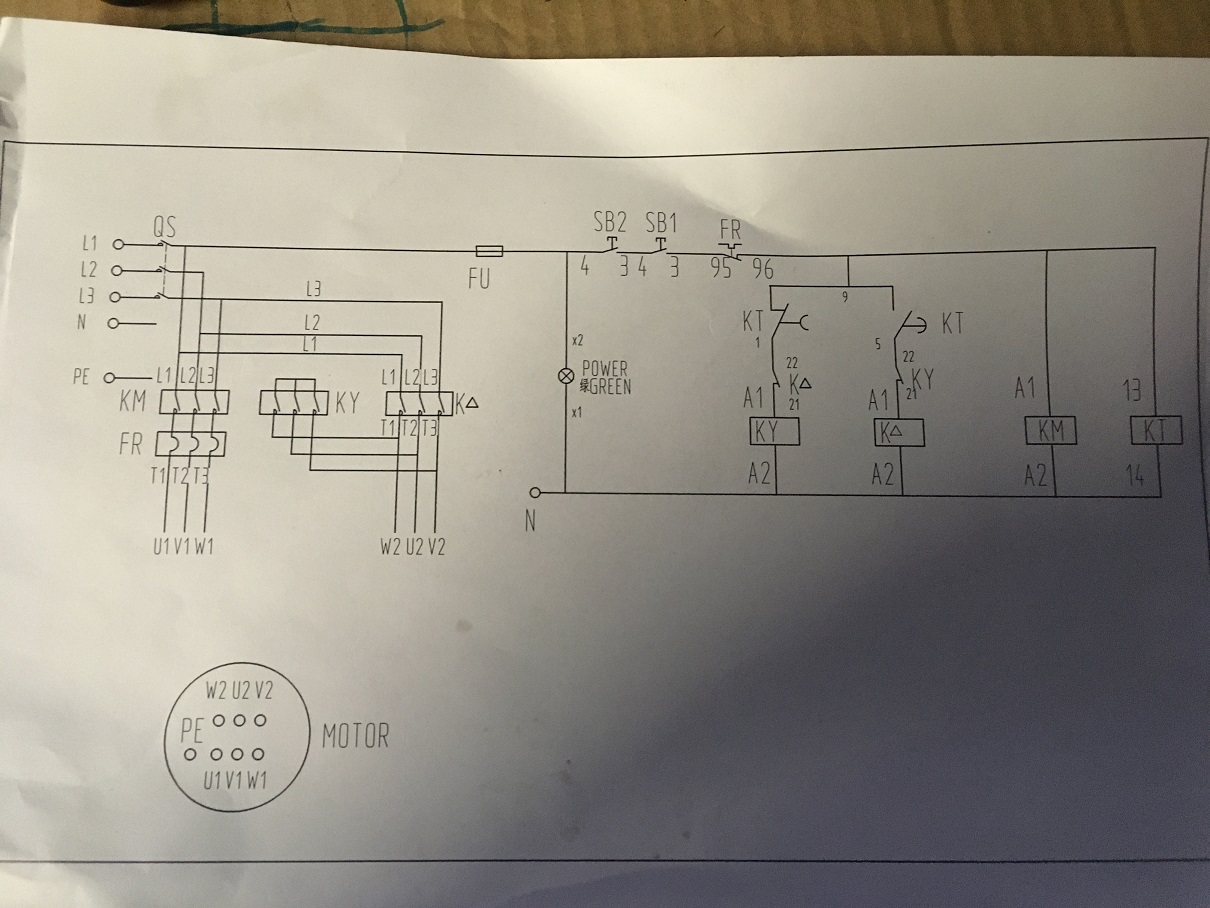

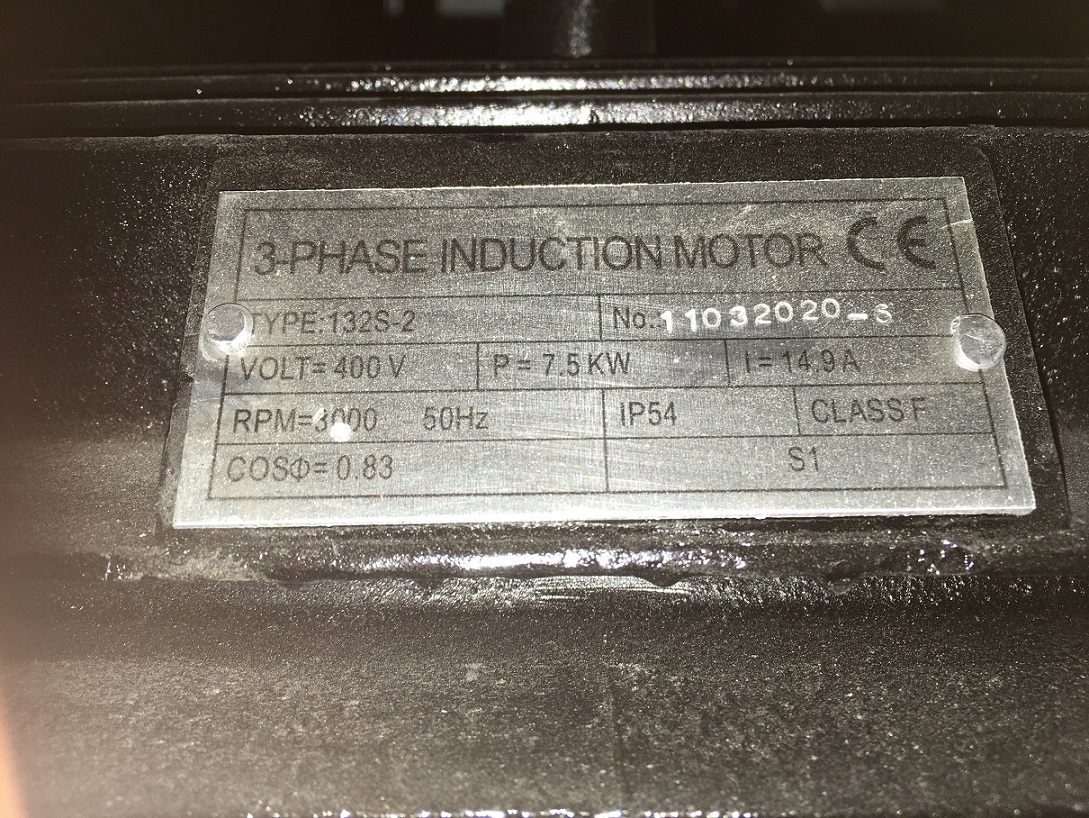

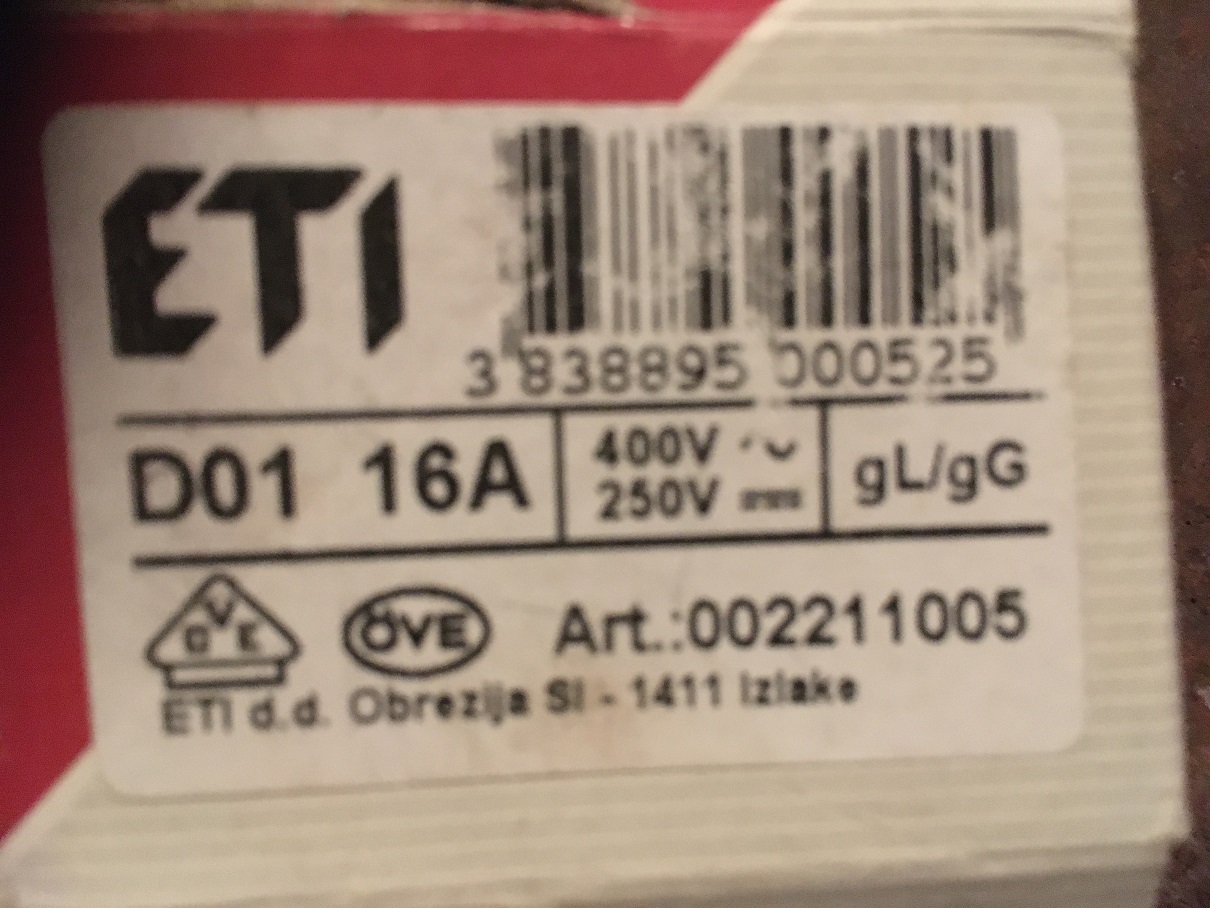

Bilder, vom Motortypenschild, Schaltplan und der verbauten Sicherungen füge ich an.

Ich würde den "Kasten" dem Hersteller zurückgeben!
Der Erbauer hat offensichtlich von Aderendhülsen noch nichts gehört.
Außerdem hängt da ein abisoliertes Litzenende frei herum ...



A.

Um noch eins drauf zu legen: die Schütze sehen mir wie gewöhnliche 3kW Typen aus, auf jeden Fall gefühlt zu klein für 7,5 kW

Ja die Verdrahtung ist abenteuerlich.
Wann fliegt denn die Sicherung raus?
Direkt beim einschalten oder etwas später?
Diese Schaltung ist dafür da, um den Anlaufstrom zu begrenzen.
Du könntest versuchen die Anlaufzeit etwas zu verlängern, also die Zeit der Umschaltung von Stern auf Dreieck.
Das wäre das Zeitrelais oben links.
Das andere, an dem Du was einstellen kannst, ist der Motorschutzschalter - dort nichts verstellen!

Räuber-SL hat geschrieben:Um noch eins drauf zu legen: die Schütze sehen mir wie gewöhnliche 3kW Typen aus, auf jeden Fall gefühlt zu klein für 7,5 kW

Die Schütze bis 7,5 kW sind nicht unbedingt größer als die für weniger Leistung.
Bei noch höherer Leistung werden die Schütze dann auch größer.

Ich hab mal ne Frage zur Schaltung. Laut Schaltplan musst Du ständig beide Taster gedrückt halten. Ist das wirklich so? Wenn nein, ist der Schaltplan falsch, wenn ja, ist das als Zweihandschaltung nicht zulässig.

Servus,

lass dir eine 32A Steckdose montieren, wenn die Möglichkeiten vorhanden sind. 20A Absicherung, besser 25A reichen aus.
7,5KW induktiv sind da schon sehr grenzwetig, mit deinen 16er Sicherungen. Mag sein dass es mit 16er C- Charakteristik Sicherungen teils funktioniert, aber froh wirst du damit nicht werden.
Der Elektriker soll auch die Leitugen im Kasten, wie von Adi beschrieben, mit Hülsen versehen und auch ewas weicher und zugentlasteter verlegen. Besonders die blauen Adern vom Zeitrelais.

MfG

Die Schütze sind schon für 7.5 kW geeignet https://de.aliexpress.com/i/4000775926350.html
(interessant, dass beim googeln nach der Type fast nur Treffer von aliexpress kommen ... )

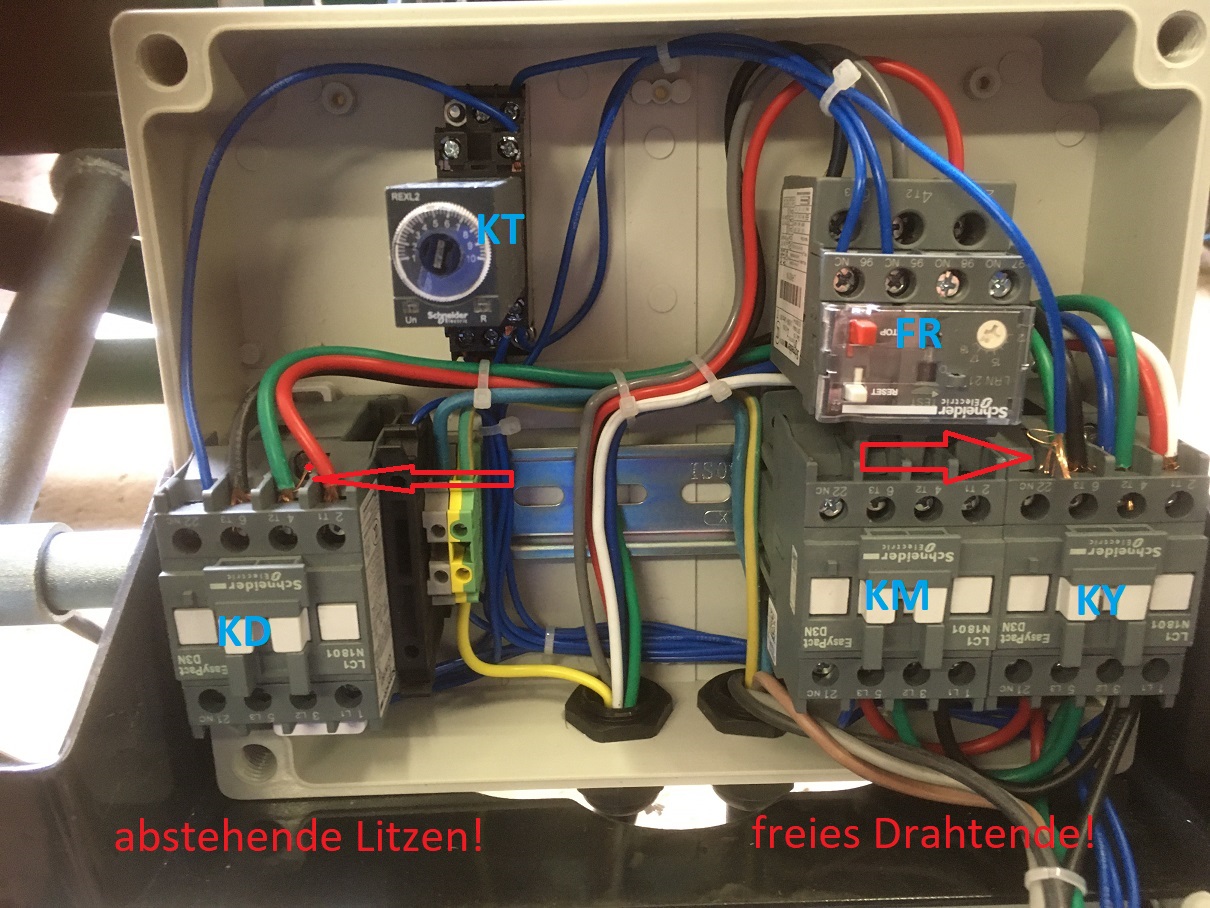

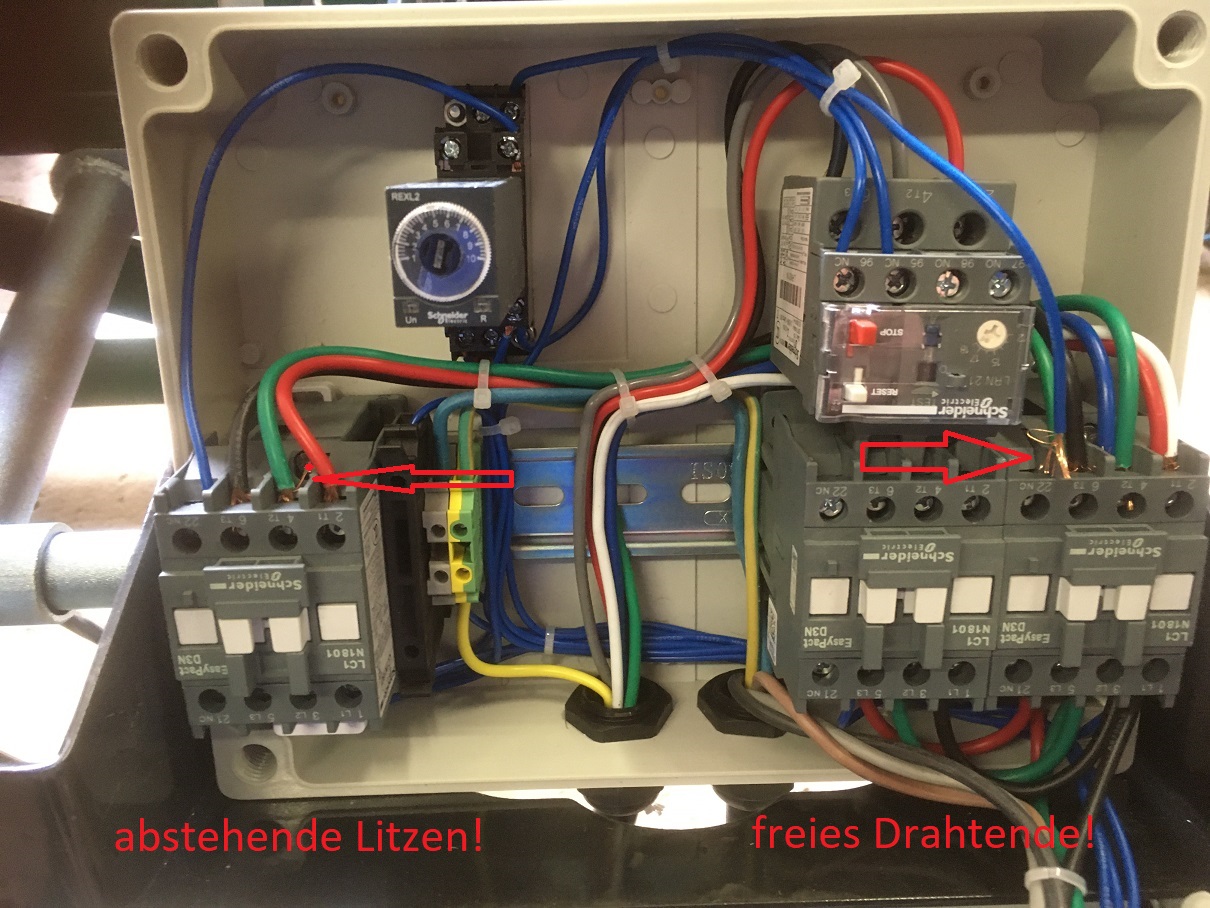

Höchstwahrscheinlich ist das freie Ende der blauen Litze aus Klemme 22 (NC) von Schütz KY herausgerutscht.
Das würde aber nur bewirken, dass die Schaltung nie von Stern auf Dreieck umschalten kann.
Gut, das mögen die Motoren bei Belastung auch nicht ...

Schmelzen die Sicherungen erst, wenn du mit dem Sägeband ins Holz fährst?

Darf man fragen, was für ein Fabrikat die Bandsäge ist?

EDIT: Halt, die Bezeichnungen KD(reieck) und KY(Stern) im Bild sind vertauscht!
Also gehört das freie Ende der blauen Litze an Klemme 22 (NC) von Schütz KD .

Demnach schaltet das Kastl nie in Stern, sondern nach der Verzögerung durch das Zeitrelais direkt in Dreieck.
Das bedeutet den vollen Anlaufstrom von ca. 90 Ampere! Das hält auch die trägste 16A Sicherung nicht aus ...





A.

Ja, beide Taster müssen gedrückt und gehalten werden.

Die Sicherungen lösen sofort aus, ohne Kontakt zum Holz...ich betätige die beiden Tastschalter--nach 1-2 Sekunden läuft die Säge dann ganz kurz an--und die Sicherungen sind durch.

Natürlich darf man fragen.
Hersteller: Woodland Mills
Modell: HM130MAX

Servus,

@ Adi, musst noch deine Beschriftung vom KD und KY tauschen, da sieht man die Sternbrücke unten schön raus.

@ easy, ist die Säge schon mal gelaufen, oder ist diese neu? Am Dreieckschütz kann man die Drähte leider nicht genau nachverfolgen, ob da falsch verdrahtet ist..

MfG

Die Säge ist neu.

Du musst deine Stromversorgung gebäudeseits verstärken.
Ist auch zukunftsfähiger.
