Frontlader Rollwagen Quicke 670

von **Billiardgrün** » Do Mär 06, 2025 10:17

Guten Morgen
Hat schonmal jemand von euch einen Rollwagen zum Abstellen des Frontladers gebaut?
Ich habe mir Koppelplatten besorgt und das ganze zu einem Wagen mit rollen verschweißt aber ich schaffe es nicht den Frontlader abzulegen.
Ich verziehe ehr das Gestell als das sich der Frontlader ablegen lässt.

Danke für eure Hilfe.

von **Bernhard B.** » Do Mär 06, 2025 11:17

schau mal hier, da sind einige Lösungen dabei. Vielleicht hilft Dir das weiter

https://www.google.de/search?sca_esv=b1cb87ad79481c1f&sxsrf=AHTn8zp9akSSQIDzkXhaQ8nsPakPDAlS9w:1741255970896&q=frontlader+abstellen+rollen&udm=2&fbs=ABzOT_DDfJxgmsKFIwrWKcoyw2Rf7ED7CYyDAoRz3agYVnoe8UVw8adpCRzSzq6xx654mB_RHq_Iv-SwvU0nLIKYf8iS0CIcPyJ50ZWA2NIAFbIRIcxe3Dz2ZsDrDH87VtbPRav8f_4xVSoyeDJJ1C0aXyscC1kPQqV_uCUenr-ngNP1-5LlxvbA--KxJ9LeWiSsWYBJQS52RywxqTnhk3jUBs3IDj3Bsg&sa=X&ved=2ahUKEwiBwu78m_WLAxVcX_EDHQacADAQtKgLegQIEBAB&biw=1912&bih=1082&dpr=1

von **jan187** » Do Mär 06, 2025 11:18

ja mein Bruder hat so einen gebaut.

allerdings für einen Fendt Einfahrfrontlader, welcher am Favorit 515 montiert ist. Der Fronlader wird selten benutzt und ist deshalb in der Halle händisch zu verschieben, falls er im Weg steht.

Ich denke da ist das Abstellen einfacher.

Mit dem Alö Frontlader habe ich das noch nicht probiert, da der selten abgebaut wird. Ob es das Gestell verzieht kann ich nicht sagen, es ist massiv und dürfte normal stand halten.

von **038Magnum** » Do Mär 06, 2025 13:01

Servus,

Stell doch bitte mal ein Foto von deinem Wagen ein. Am Quicke ist außer dem hohen Eigengewicht eigentlich nichts anders, als bei anderen Frontlader-Herstellern auch. Ich vermute das Problem daher am Wagen selbst.

Besten Gruß

von **Billiardgrün** » Do Mär 06, 2025 13:17

Hast du vielleicht ein Bild davon?

Ich weiß auch gar nicht ob das technisch überhaupt bei dem Lader funktioniert.

Er muss ja aus der Verankerung etwas nach oben kippen um entriegelt zu werden.

Ich mach bei Gelegenheit Mal ein Bild von meinem Versuch

von **038Magnum** » Do Mär 06, 2025 13:34

Servus,

Das Bilder-Einstellen habe ich mir hier im Forum abgewöhnt.

Ich habe den Q40 am alten Schlepper und der neue bekommt diesen Sommer einen Q6.

Technisch funktioniert das definitiv. Dadurch, dass du beim Abbau die schwinge leicht "lupfen" musst, muss dein Wagen relativ lang sein, um das Moment aufnehmen zu können (und stabil genug sollte er auch sein).

Deshalb wäre ein Bild von deinem Gestell die einzig sinnvolle Möglichkeit, dir hier weiter helfen zu können.

Besten Gruß

von **Billiardgrün** » Do Mär 06, 2025 15:39

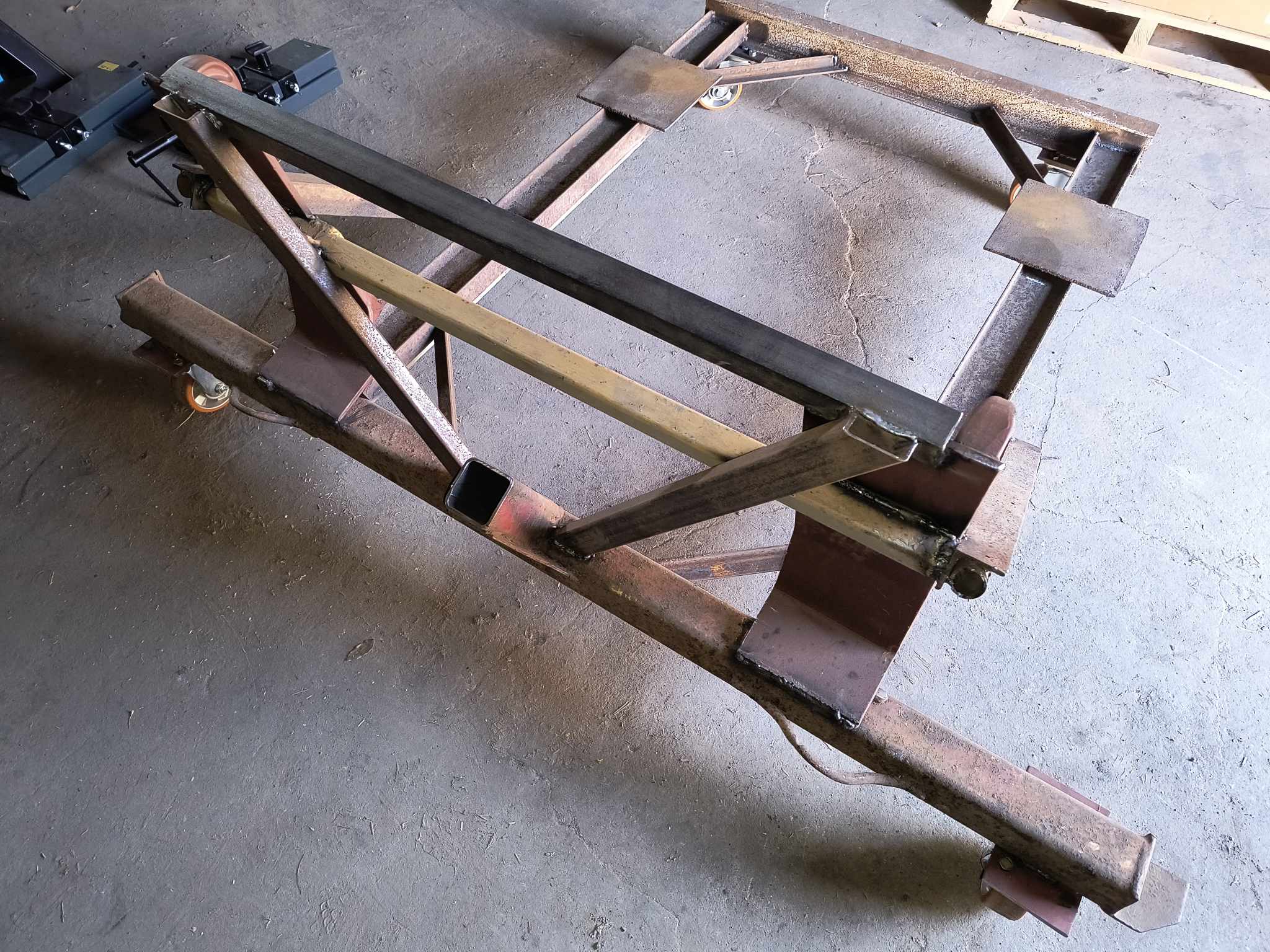

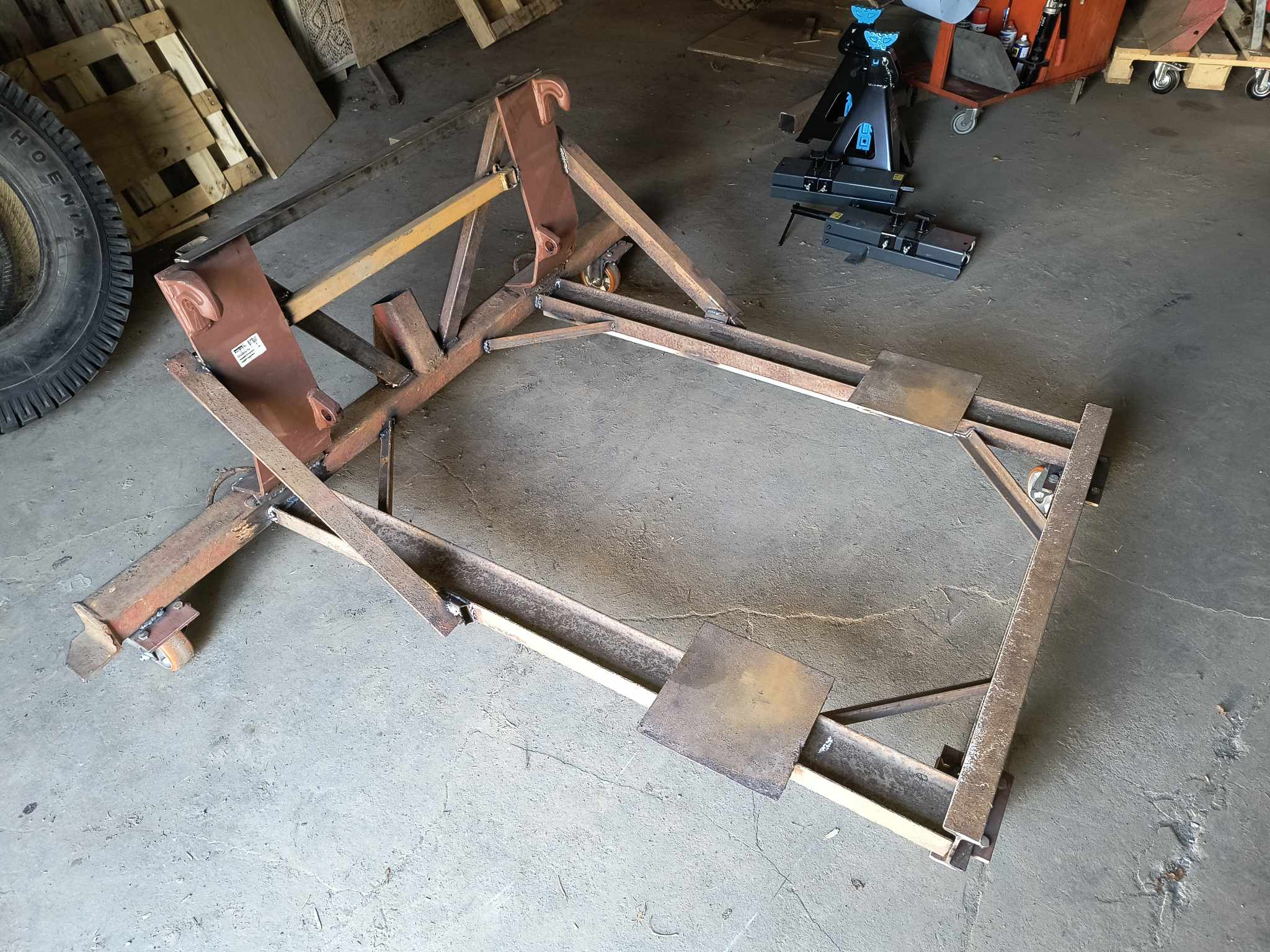

Hier die Bilder

von **langholzbauer** » Do Mär 06, 2025 16:15

Was genau meinst du mit Frontlader ablegen?
Dadurch, dass die Räder direkt unter den ,auch zu steilen, Koppelplatten sitzen fehlt der Hebel, um die gelöste Schwinge , durch einschwenken der Werkzeugaufnahme, hinten aus den Aufnahmen zu heben.

von **Billiardgrün** » Do Mär 06, 2025 16:18

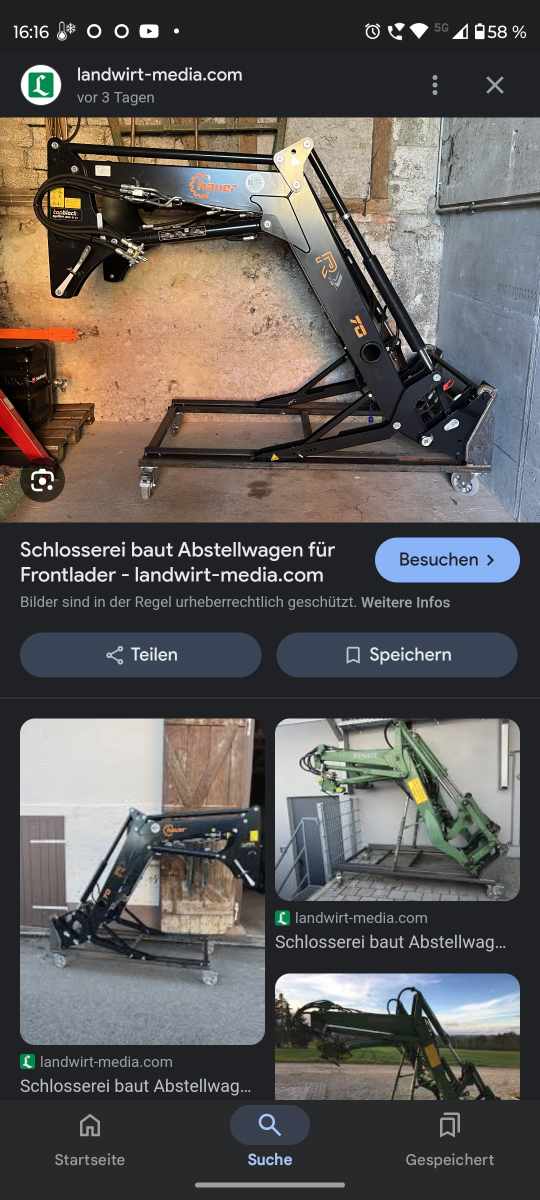

Die sehen aber doch alle so aus

seitengenauer Link zur Quelle?
(die Beschriftung in den Bildern reicht nicht!)
Falke

von **langholzbauer** » Do Mär 06, 2025 17:13

Beim Quicke muss halt der Koppelbock erst los gedreht und dann heraus gehoben werden.
Folgender Vorschlag für die Arbeitsweise bei dir.:
Den SW- Rahmen auf ca. 9 Uhr- Stellung in die Haken einhängen und die Stützen bis runter
dann Anbaubolzen entfernen
Hubzylinder ganz einfahren
Werkzeugzylinder einziehen
-Es könnte sein, dass der Wagen zu hoch baut und damit die Anbauböcke hinten nicht richtig frei schwenken.-
Dann sollten die Anbauplatten tiefer gesetzt werden.

dabei sollte sich die Schwinge hinten heben
Erst dann den Schnellwechsler verriegeln und die Leitungen entlasten und abkoppeln

von **038Magnum** » Do Mär 06, 2025 18:42

Servus,

Puh, da wurde natürlich Resteverwertung betrieben.

Du musst die Koppelplatten deutlich steiler nach hinten neigen und deine diagonalen Streben entsprechend anpassen, damit sie die Kräfte besser aufnehmen können. Biegt er sich der Länge nach auch durch oder verzieht er nur die Koppelplatten?

Besten Gruß

von **Fiat 45-66** » Do Mär 06, 2025 20:55

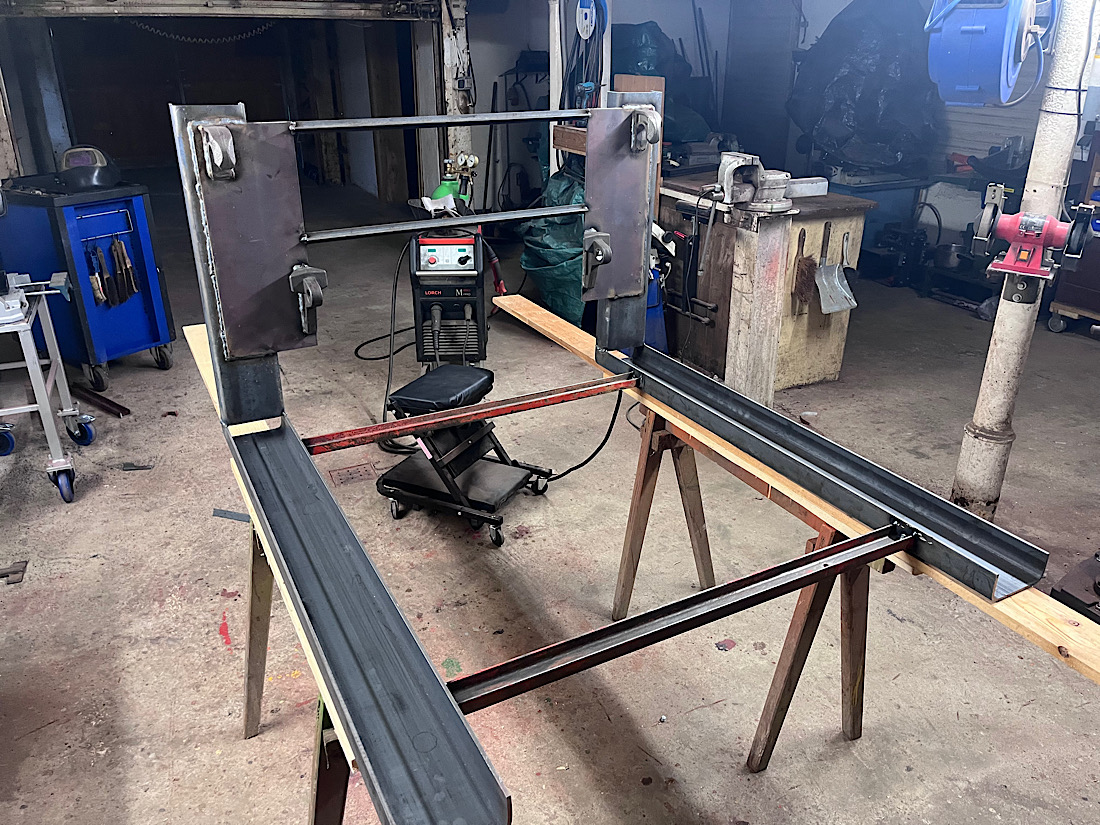

Das ist mein Wagen für einen Quicke x4s

von **FendtFarmer300** » Do Mär 06, 2025 21:03

Servus,

die Koppelplatten musst du definitiv schräg anbauen. Orientier dich hierzu an einer Schaufel. Diesen Winkel sollten sie am Ende auch haben, dann geht das An- und Abbauen sehr zügig.
Ich würde an beiden Seiten der Koppelplatten Platten anschweißen, damit die Teile stabiler sind. Am Ende sollte das wie auf den Bildern von landwirt aussehen.

von **Billiardgrün** » Fr Mär 07, 2025 6:43

OK Danke dann werde ich das bei Gelegenheit Mal überarbeitet

von **Buer** » Fr Mär 07, 2025 12:24

Ich bin der Meinung, dass das mit dem gezeigten Wagen funktionieren müsste. Vermutlich wird nicht die richtige Abstellstrategie angewendet. Du fährst den Lader mit etwas ausgeschwenktem Koppelrahmen in die oberen Koppelpunkte deines Abstellwagens. Dann klappst Du die Stützen aus, so dass sie auf den dafür vorgesehenen Platten aufliegen. Jetzt die Bolzen am Frontladerbock lösen, anschließend den Koppelrahmen einschwenken. Dadurch hebt sich der Frontlader schlepperseitig aus den Halbschalen heraus und steh nun frei.
Wenn Du den Lader allerdings Jahre nicht abgestellt hattest, solltest Du die Bolzen in den Halbschalen mit etwas Rostlöser vorbehandeln...
