Hallo,
ich habe einen Case maxxum 5130 mit Stoll Super 1.3 Frontlader mit Gerätebetätigung. Jetzt ist mir die Halterung der linken Schwinge gebrochen. (Siehe Bild)
Ich habe mir jetzt ein Rohr gedreht welches auf den Zapfen passt (Materialstärke 2cm) und möchte dieses an die Schwinge schweißen. Das vorherige Teil ist jedoch aus Guss.
Wie würdet ihr Vorgehen?
Wie immer eilt es sehr, da ich den Frontlader dringend benötige.
Danke und viele Grüße
Björn
Aktuelle Zeit: Sa Okt 25, 2025 7:56
Frontlader Schweißen, brauche Rat
25 Beiträge
• Seite 1 von 2 • 1, 2
Frontlader Schweißen, brauche Rat
von SBjörn » Di Nov 06, 2012 9:32
Zuletzt geändert von SBjörn am Di Nov 06, 2012 9:41, insgesamt 1-mal geändert.
-
SBjörn - Beiträge: 161
- Registriert: Sa Jun 18, 2011 6:33
Re: Frontlader Schweißen, brauche Rat
von Badener » Di Nov 06, 2012 9:35
Ich sehe kein Bild....
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7469
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: Frontlader Schweißen, brauche Rat
von SBjörn » Di Nov 06, 2012 9:39
Entschuldigung,
hier die Bilder.
hier die Bilder.
- Dateianhänge
-

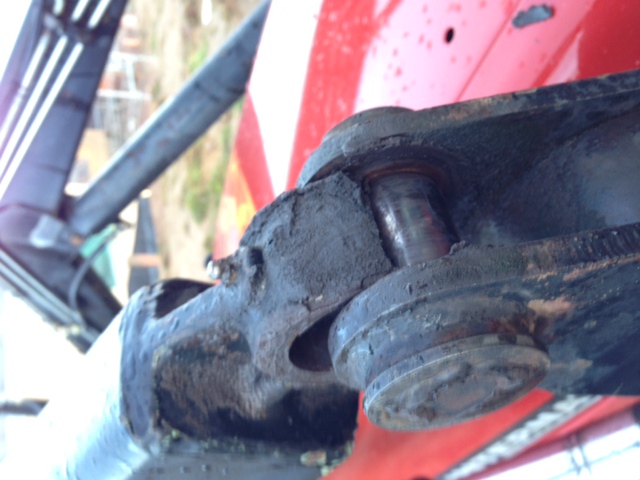

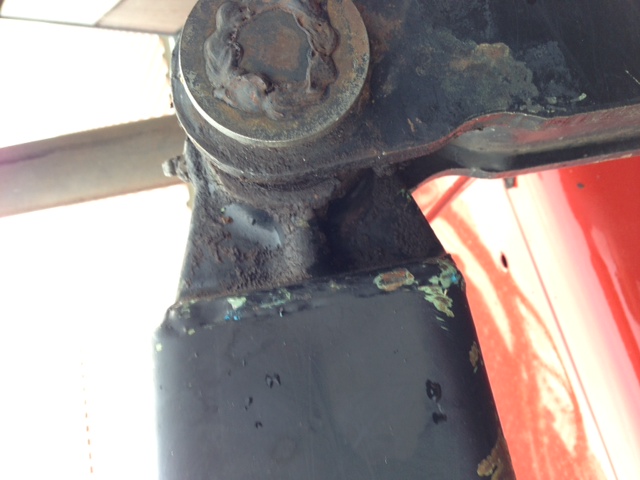

- Foto 3.JPG (88.15 KiB) 4520-mal betrachtet
-
- Foto 2.JPG (101.25 KiB) 4520-mal betrachtet
-
- Foto 1.JPG (102.95 KiB) 4520-mal betrachtet
-
SBjörn - Beiträge: 161
- Registriert: Sa Jun 18, 2011 6:33
Re: Frontlader Schweißen, brauche Rat
von SBjörn » Di Nov 06, 2012 9:44
Komisch, jetzt wurden die Bilder gedreht.
Bei mir waren sie hochkant!
Also Monitor bitt 90° im Uhrzeigersinn kippen
Bei mir waren sie hochkant!
Also Monitor bitt 90° im Uhrzeigersinn kippen
-
SBjörn - Beiträge: 161
- Registriert: Sa Jun 18, 2011 6:33
Re: Frontlader Schweißen, brauche Rat
von xyxy » Di Nov 06, 2012 9:55
Na, zumindest ist bei der Havarie kein Öl/Fett aus der Buchse in die Umwelt gekommen!
Fifty shades of green
-
xyxy - Beiträge: 9259
- Registriert: Fr Dez 23, 2005 9:08
- Wohnort: Nordwestdeutschland
Re: Frontlader Schweißen, brauche Rat
von Badener » Di Nov 06, 2012 10:00
Also ich bin jetzt auch kein Metallbauer, aber ich würde alles vom Rohr (Frontladerholm) wegflexen und eine selbstgebaute Halterung aus deinem gedrehten Rohr und 2cm Flachstahl komplett neu aufschweißen.
Ich bin mit aber nicht sicher, ob das die eleganteste Lösung ist.
Gruß
Ich bin mit aber nicht sicher, ob das die eleganteste Lösung ist.
Gruß
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7469
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: Frontlader Schweißen, brauche Rat
von SBjörn » Di Nov 06, 2012 10:06
Die Frage ist, ob ich die vorherige Halterung so weit weg flexe bis meine gedrehte Hülse hineinpasst, und es dann schweiße. (Vorwärmen? Wieviel Grad?)
Oder ob ich die gesamte Halterung auf beiden Seiten abflexe und die Hülse direkt an die Schwinge schweiße, dann wäre das Problem mit dem Guss erledigt. Nachteil, der Laster würde sich nicht mehr genauso weit absenken lassen wie zuvor.
Sitze mit Elektroden in der Hand und warte auf Eure Meinungen
Danke Björn
Oder ob ich die gesamte Halterung auf beiden Seiten abflexe und die Hülse direkt an die Schwinge schweiße, dann wäre das Problem mit dem Guss erledigt. Nachteil, der Laster würde sich nicht mehr genauso weit absenken lassen wie zuvor.
Sitze mit Elektroden in der Hand und warte auf Eure Meinungen
Danke Björn
-
SBjörn - Beiträge: 161
- Registriert: Sa Jun 18, 2011 6:33
Re: Frontlader Schweißen, brauche Rat
von SBjörn » Di Nov 06, 2012 10:08
Hat sich überschnitten.
Ja, dass ist die Frage. Alles neu oder nur auf einer Seite.
Ja, dass ist die Frage. Alles neu oder nur auf einer Seite.
-
SBjörn - Beiträge: 161
- Registriert: Sa Jun 18, 2011 6:33
Re: Frontlader Schweißen, brauche Rat
von Nick » Di Nov 06, 2012 10:18
Hallo, hast du schonmal bei Stoll nachgefragt? Bei unserem Stoll Robust gab es damals Anschweißenden. Dabei waren auch lehren damit hinterher wieder alles richtig saß.
mfg
mfg
Und der Herr sprach: "Lächle und sei froh es könnte schlimmer kommen. Und er lächelte und er war froh. UND es kam schlimmer.
- Nick
- Beiträge: 3442
- Registriert: Mi Apr 26, 2006 20:44
- Wohnort: Oberfranken
Re: Frontlader Schweißen, brauche Rat
von Badener » Di Nov 06, 2012 10:19
Wie gesagt, ich würde dei gleiche Halterung nachbauen.
Hast Du keine Flachstahl, den Du als Verlängerung nehmen könntest?
Ich würde nicht das Rohrstück direkt an den Holm schweißen. Das sollte doch eigentlich zu bewerkstelligen sein, so eine Halterung (komplett) nachzubauen.....
Gruß
Hast Du keine Flachstahl, den Du als Verlängerung nehmen könntest?
Ich würde nicht das Rohrstück direkt an den Holm schweißen. Das sollte doch eigentlich zu bewerkstelligen sein, so eine Halterung (komplett) nachzubauen.....
Gruß
Zu fällen einen schönen Baum, braucht es eine halbe Stunde kaum.
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
Zu wachsen bis man ihn bewundert, braucht er - bedenke es - ein Jahrhundert.
"Froh schlägt das Herz im Reisekittel, vorausgesetzt man hat die Mittel."
Wilhelm Busch
-
Badener - Beiträge: 7469
- Registriert: Mi Feb 16, 2011 9:38
- Wohnort: Hotzenwald
Re: Frontlader Schweißen, brauche Rat
von countryman » Di Nov 06, 2012 12:53
ich denke das ist kein normaler Guß sondern durchaus schweißbar (Schmiedestück?)
Würde auch zuerst Ersatzteilverfügbarkeit abklären!
Eine Schweißkonstruktion ist nicht ganz trivial da die Kräfte ja gleichmäßig in den Holm eingeleitet werden müssen, sonst bricht demnächst der!
Würde auch zuerst Ersatzteilverfügbarkeit abklären!
Eine Schweißkonstruktion ist nicht ganz trivial da die Kräfte ja gleichmäßig in den Holm eingeleitet werden müssen, sonst bricht demnächst der!
-
countryman - Beiträge: 15059
- Registriert: Sa Nov 26, 2005 15:05
- Wohnort: Westfalen
Re: Frontlader Schweißen, brauche Rat
von SBjörn » Di Nov 06, 2012 14:38
Hallo,
schweißbar muss es sein, das Teil ist ja im Moment auch an der Schwinge angeschweißt. Ich weiß nur nicht wie gut das geht. Reserveteil wäre mir lieb, aber ich wohne in Schweden und da dauert es zu lange bis die Teile, falls sie überhaupt zu bekommen sind, hier ankommen.
Eventuell wird es eine provisorische Lösung.
Bis jetzt bin ich nicht weiter gekommen als den Schlepper vorsichtig zur Garage zu fahren und den Bolzen raus zu bekommen. Den Frontlader abzubauen ist leider nicht geglückt, sonst hätte er sich verzogen.
Mal sehen wie es weitergeht. In zwei Stunden wird es dunkel, und kalt ist es auch.
Björn
schweißbar muss es sein, das Teil ist ja im Moment auch an der Schwinge angeschweißt. Ich weiß nur nicht wie gut das geht. Reserveteil wäre mir lieb, aber ich wohne in Schweden und da dauert es zu lange bis die Teile, falls sie überhaupt zu bekommen sind, hier ankommen.
Eventuell wird es eine provisorische Lösung.
Bis jetzt bin ich nicht weiter gekommen als den Schlepper vorsichtig zur Garage zu fahren und den Bolzen raus zu bekommen. Den Frontlader abzubauen ist leider nicht geglückt, sonst hätte er sich verzogen.
Mal sehen wie es weitergeht. In zwei Stunden wird es dunkel, und kalt ist es auch.
Björn
-
SBjörn - Beiträge: 161
- Registriert: Sa Jun 18, 2011 6:33
Re: Frontlader Schweißen, brauche Rat
von Lettlandbauer » Di Nov 06, 2012 20:52
Für die schnelle, schleif die Kanten etwas schräg und schweiss das gebrochenne Teil erst mal wieder zusammen.
Das ist ein Schmiedeteil, etwas vorwärmen und dann schweissen und nach dem schweissen noch mal mit der Flamme drüber, damit es nicht zu schnell aus kühlt.
Dann kannst du wenigstens wieder Futter mir dem Lader fahren und hast erst mal ein par tage zeit bis ein neues Teil da ist. Ein neues Teil wäre mir auf dauer Sicherrer.
Hast ne PN
Das ist ein Schmiedeteil, etwas vorwärmen und dann schweissen und nach dem schweissen noch mal mit der Flamme drüber, damit es nicht zu schnell aus kühlt.
Dann kannst du wenigstens wieder Futter mir dem Lader fahren und hast erst mal ein par tage zeit bis ein neues Teil da ist. Ein neues Teil wäre mir auf dauer Sicherrer.
Hast ne PN
Wo wir sind ist vorne und es gibt nur eine Richtung
- Lettlandbauer
- Beiträge: 3033
- Registriert: Do Sep 02, 2010 4:57
- Wohnort: LV-4614 Vilanu
Re: Frontlader Schweißen, brauche Rat
von Schorse » Di Nov 06, 2012 21:24

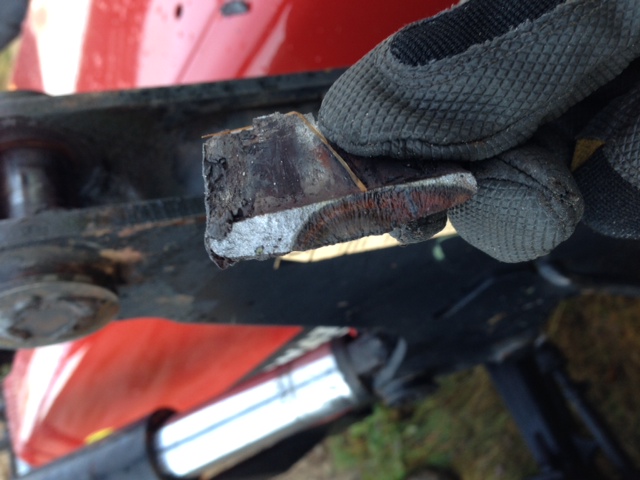

Kontrolliere auch gleich mal die andere Seite. Wie auf dem 2. Bild sehr gut zu sehen, war das Teil schon vor längerer Zeit gerissen, dort ist die Bruchfläche dunkel. Es könnte also gut sein, daß die andere Seite auch schon einen Riss hat.
-
Schorse - Beiträge: 187
- Registriert: Mo Nov 01, 2010 17:47
Re: Frontlader Schweißen, brauche Rat
von Shao » Di Nov 06, 2012 21:40
Schleif das gebrochene etwas an und schweiss es wieder zusammen, dann sofort mit Stoll kontakt aufnehmen und ein Ersazteil bestellen.
Rumpfuschen braucht man bei solchen Sachen NICHT.
Vielleicht findest du hier was :
http://www.stoll-germany.com/download/e ... lader.html
Rumpfuschen braucht man bei solchen Sachen NICHT.
Vielleicht findest du hier was :
http://www.stoll-germany.com/download/e ... lader.html
We are Legion
-
Shao - Beiträge: 254
- Registriert: Mi Nov 05, 2008 20:33
