Hilfe beim Umbau eines Förderbandes von der Trommelsäge

von **Woife81** » Do Dez 01, 2016 18:02

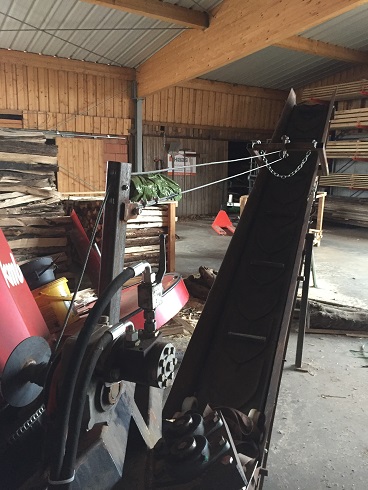

Jetzt hab ich noch ein paar Bilder, vielleicht helfen die weiter.

von **Woife81** » Do Dez 01, 2016 18:03

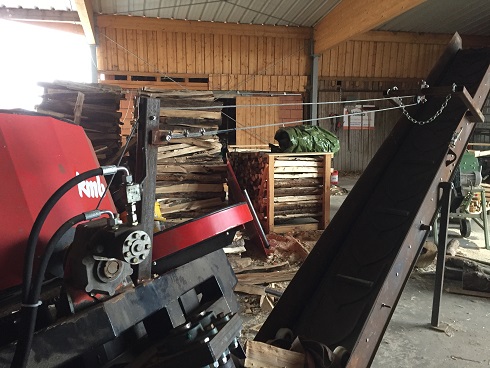

Noch eins

von **Woife81** » Do Dez 01, 2016 18:04

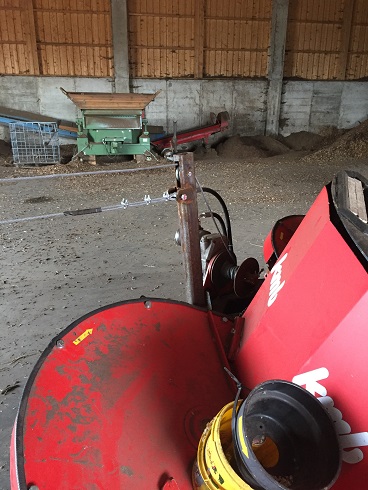

Und noch eins

von **Woife81** » Do Dez 01, 2016 18:05

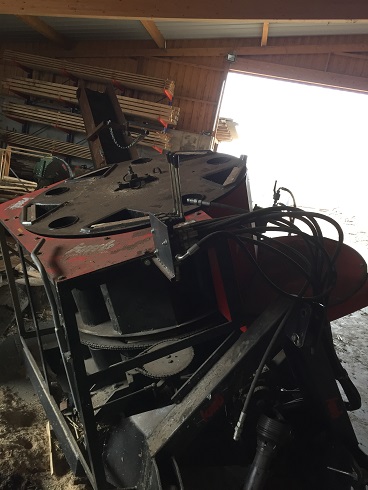

Und noch eins

von **Woife81** » Do Dez 01, 2016 18:06

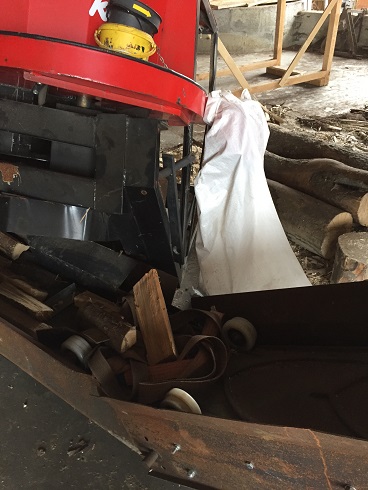

Und noch eins

von **Woife81** » Do Dez 01, 2016 18:07

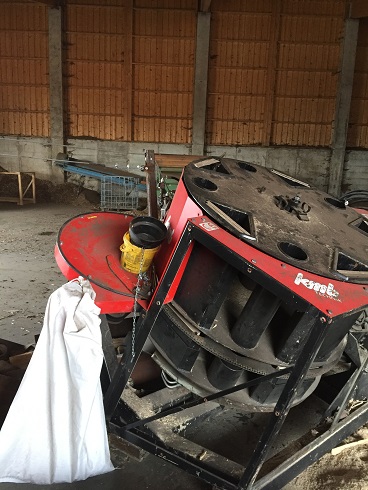

Und noch eins
Ich hoffe es kann mir einer helfen!
Danke Gruß Woife

Website · von **Falke** » Do Dez 01, 2016 19:42

Du kannst auch mehrere Bilder in einem Beitrag posten.
Dazu einfach die Prozedur "Dateianhang hochladen" entsprechend oft (natürlich mit den jeweiligen unterschiedlichen Dateinamen) wiederholen.

Und die Bilder dürfen auch größer sein. Das Limit sind 512 kByte Dateigröße. Das reicht für z.B. 1600x1200 Bildpunkte ...

Falke

von **Woife81** » Do Dez 01, 2016 19:45

Ok danke, werd ich das nächste mal machen.
Gruß Woife

von **Fuchse** » Do Dez 01, 2016 20:23

Servus Woife,
seg grod das du vo Velden bist.
Wos sogt da POSCH dazua das du do a so fremdgesd :lol:

Die Ablenkung des Förderbandes wird nicht ganz einfach, der Knickpunkt liegt nicht optimal, aber evtl. zu egalisieren. Lange, dünne Zylinder in den Knick.
Untere Anhebung über einen Rahmen oben von der Maschine.

von **Woife81** » Do Dez 01, 2016 20:43

Servus,
den hab ich direkt übersehen, dass ich ihn gefragt hätte :lol:

Bei dem unteren Zylinder ist es glaub ich garnicht so schwierig das umzusetzen, außer ich muss das Förderband bis zum Boden ablassen, weil ich es sonst nicht Knicken kann.
Wenn ich es bis zum Boden ablassen muss, dann bräuchte ich eigentlich einen Teleskobzylinder, weil ich sonst entweder nicht in Transportstellung gehen kann, oder ich kann es nicht bis zum Boden absenken.
Das glaub ich, haut mit einem einfachen Zylinder nicht hin.
Das Problem bei einem Teleskobzylinder ist, dass er Mehr Kraft beim schieben als beim zusammenziehen hat.
Oben beim Knickpunkt hab ich garkeinen Plan, wie ich das sinnvoll machen könnte!

Gruß Woife

von **Ecoflight** » Do Dez 01, 2016 22:33

Die Zylinder für das klappen des oberen Teils könnte man mit einem Umlenkhebel, wie beim Löffel eines Bagger oder am Ladekran oder Gerätebetätigung am Frontlader lösen. Zum Ausklappen würden die Zylinder drücken und zum Einklappen ziehen. Die Geometrie muss man ausknobeln.

von **bauer-horst** » Fr Dez 02, 2016 8:49

Bevor ich hier nen riesen Aufriss mit Zylindern und Umlenkung etc. machen würde, hätte ich lieber die Variante vom Video gemacht. Halterung umschweisen, Räder ran und gut. Um das ganze noch etwas eleganter zu lösen könnte man ja über ne hydraulische Winde nachdenken die das Band hebt und senkt.

von **Woife81** » Fr Dez 02, 2016 10:09

Danke für die ganzen Antworten.
Eine Hydraulische Winde ist jetzt schon verbaut.
Ich werd jetzt den oberen Bock umschweißen und es mit Räderen versuchen.
Die einzige Schwierigkeit, könnte dann noch sein, dass es mir beim zusammenziehen zu fest an die Maschine fällt, weil ja dann nichts dagegen hält.
Gruß Woife

von **John dein Deere** » Fr Dez 02, 2016 13:05

Aber jetzt ist doch auch kein Anschlag dran, der verhindert, dass das Band über die Vertikale kippt, oder. Wie praktizierst du denn das bis jetzt. Außerdem lässt sich so ein Anschlag zum Festmachen leicht umsetzen. Jedoch. musst du beim Hochziehen des Bandes dann nur aufpassen, dass du rechtzeitig stoppst. Elegant wäre natürlich ein Schalter am Anschlag, der die Winde stoppt. Das lässt sich aber evtl. auch mit einem Überdruckventil für die Winde lösen.
Mal noch was anderes: Lässt es sich mit der Säge eigentlich gut arbeiten, die Trommel sieht nämlich im Vergleich zu anderen Sägen ziemlich hoch aus und ist scheinbar vom Winkel auch steiler. Da muss man das Holz doch ziemlich hoch heben.

von **Woife81** » Fr Dez 02, 2016 21:13

Servus,
im Moment ist noch kein Anschlag da, das stimmt. Da muß noch irgendwas verbaut werden, weil es sonst immer zu schnell zurück rauscht.
Da habe ich leider noch nichts passendes gefunden.

Es stimmt, dass diese Säge höher ist als andere. Damit haben wir uns recht gut zurecht gefunden, weil wir vor der Säge eine Palette stehen haben und dann klappt es recht gut. Die gespaltenen Meter- Scheide haben wir in Boxen drin, die man mit dem Frontlader gut hinfahren kann.
Gruß Woife
