Hilfe Deutz Hydraulik 5206 Spezial

von **Homer S** » Do Mär 03, 2022 6:30

Ist doch egal ob es ein 06, 07, spezial oder was auch immer ist.

Sind sowiso komische Steuergeräte. Bosch sind es nicht, bei denen geht der Hebel mittig vom hoch, ist aber auch egal.

Geht ein Schlauch je STG nach oben sind die Einfachwirkend.
Gehen von einem STG zwei Schläuche nach oben dann ist dieses Doppeltwirkend.
Wichtig für das dauerhafte betreiben eines Ölmotors ist, dass der Rücklauf direkt in den Tank geführt wird, besser noch das diese Leitung dicker ist als die Druckleitung.

Auf die Farben der Kupplungen kann man hier zunächst mal nix geben. Ein Mechaniker würde für den Rücklauf blau nehmen, wenn aber gerade ein andere Farbe da ist wird diese halt genommen.

von **Spalter5206** » Do Mär 03, 2022 7:32

Im Brief steht: 5206 S
EZ: 1984

von **Spalter5206** » Do Mär 03, 2022 8:05

Vielleicht sind noch einige Exemplare in der Übergangszeit zum 5207 gebaut worden?

von **GüldnerG50** » Do Mär 03, 2022 8:09

Hallo.

Mach bitte ein Foto von weiter weg, worauf man die Steuergeräte komplett sieht. Verfolg mal die Schläuche, wo die hin gehen. Auf den Detailbildern kann man nichts zuordnen, da muss mehr "Drumrum" mit drauf.

von **Spalter5206** » Do Mär 03, 2022 8:24

Das mache ich gerne kann ich aber erst am Freitag, weil ich heute den ganzen Tag arbeiten muss

von **Groaßraider** » Do Mär 03, 2022 21:22

Spalter5206 hat geschrieben:Im Brief steht: 5206 S
EZ: 1984

Oh Erstzulassung, nicht Baujahr

von **deutz450** » Fr Mär 04, 2022 1:15

Das bringt so alles nichts, Schläche verfolgen wo sie angeschlossen sind, bei den alten Böcken wurde im Laufe der Jahre schon 100x was nachgerüstet und umgebaut.

von **Spalter5206** » Fr Mär 04, 2022 16:25

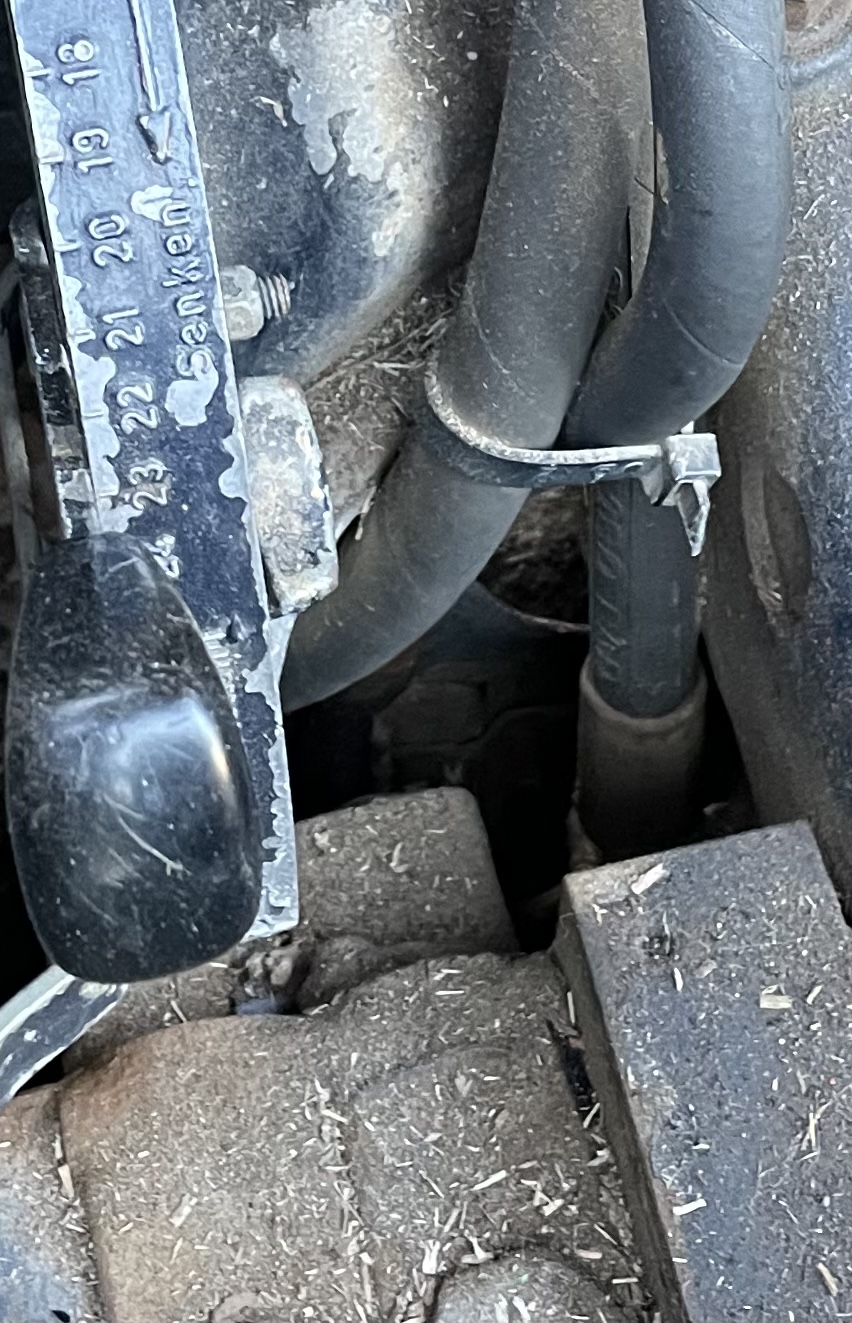

Hier wären noch einmal zwei Fotos. Man sieht die Schläuche die von der Heck- Hydraulik zum Steuergerät gehen und ein Foto unter dem Schlepper.
Sie gehen auch zum selben Steuer gerät. Ich kann mir das nur so erklären, dass die zwei Hebel beide Hydraulikanschlüsse ( hinten und Seite) regeln können.

von **Ronnie** » Fr Mär 04, 2022 16:29

Nüüü,

Vermutlich ebenfalls ein 1-fach Wirkendes Steuergerät, Anschlüße seitlich wahrscheinlich für einen Frontlader.
Wenn der Deutz im Standgas läuft und man ein Ventil betätigt müßte man ja was feststellen können wie Drehzahl und/oder Geräuschänderung wenn die Pumpe gegen Druck arbeitet.
Wenn der Hebel dies in beide Betätigungsrichtungen macht, könnte es auch ein Doppelwirkendes Ventil sein.

Guddie Ronnie

von **Spalter5206** » Fr Mär 04, 2022 16:40

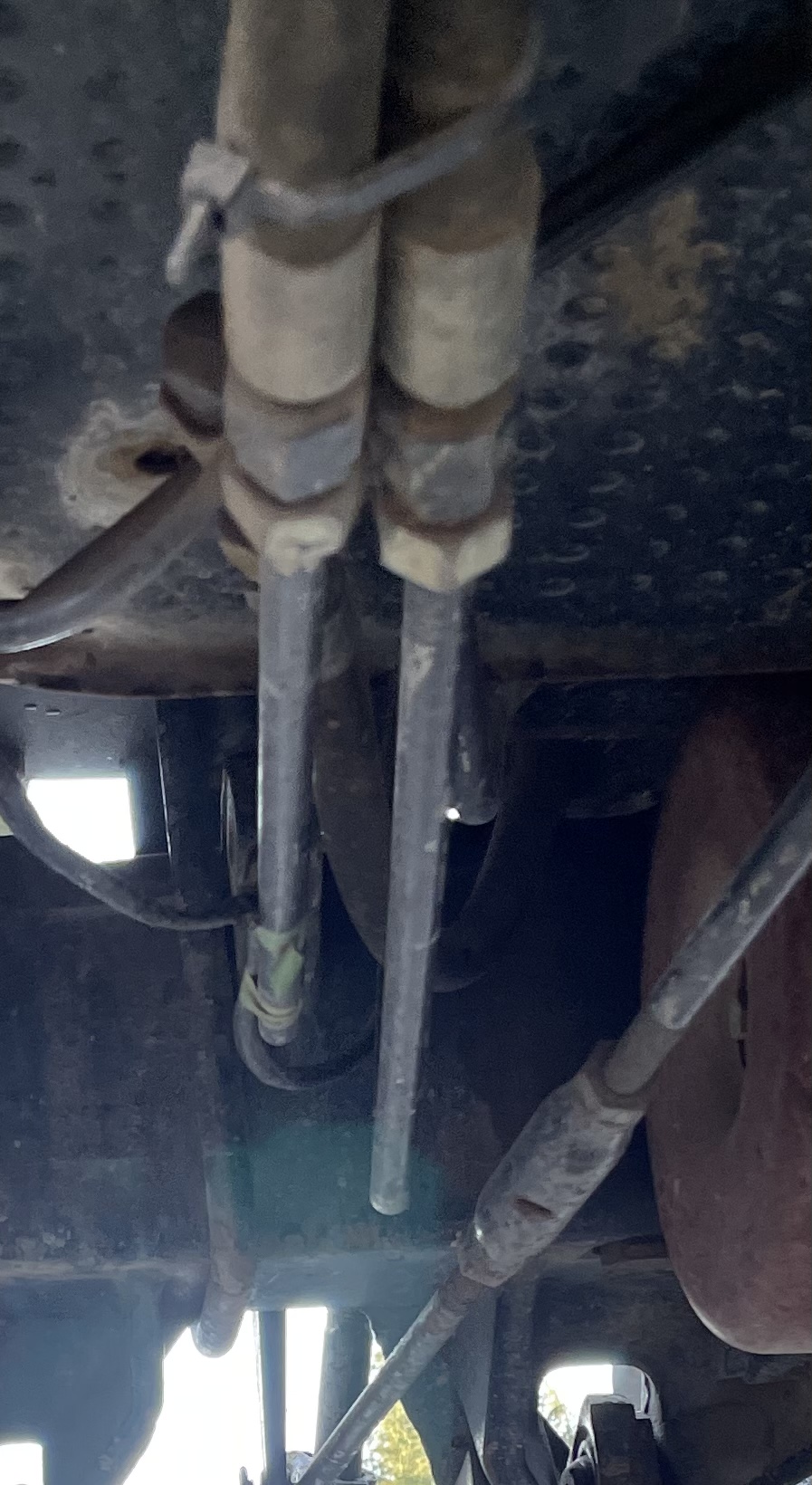

Unten

von **Spalter5206** » Fr Mär 04, 2022 16:43

Hinten

von **Spalter5206** » Fr Mär 04, 2022 16:59

Danke!!

von **Hürli -Power** » Fr Mär 04, 2022 17:43

Die 07 wurden auf den Typenschild am Rahmen immer als 06 geführt.
Das sollte sich dann im Brief auch fortsetzen.
Die John Deere 1640 waren auch nur gedrosselte 2040.
Ich nehme mal an, das da im Brief immer 2040 stand.

von **mini-rancher** » Fr Mär 04, 2022 17:57

GRÜNer Heckanschluss mit GRÜNem Hebel? Einfachwirkend?
ROTe Heckanschlüsse mit ROTem Hebel? Doppeltwirkend?
An Seite GRÜN für Mähwerk absenken? ROT für Hydromotor am Mähwerk antreiben?

von **FalkeAdi** » Fr Mär 04, 2022 18:18

Was steht in der Betriebsanleitung?

Hier als Download http://amoko.free.fr/Documentations/Mot ... -D6206.pdf

Oder zu kaufen bei:
https://www.motorbooks.at/deutz-d-5206- ... sanleitung
https://www.fachliteraturversand.de/web ... 97367.html
https://eilbulldog.de/deutz-d5206-d6206 ... sanleitung
https://www.kfz-verlag.de/deutz-f3l-f4l ... -7260.html
https://www.amazon.de/Deutz-Radschleppe ... 3741752339
...
