Hilfe Deutz Hydraulik 5206 Spezial

von **Spalter5206** » Mi Mär 02, 2022 17:24

Guten Tag, ich bräuchte Hilfe zur Hydraulik meines Schleppers.
Ich habe einen 5206 Spezial Baujahr 84. Er hat hinten (Bild hinten) drei Hydraulikanschlüsse, wobei der obere der funktionierende Kipperanschluss ist.
Bezüglich der beiden unteren weiß ich ihre Funktion nicht. Gibt es dazu eine Systematik beziehungsweise Erklärung?
Darüber hinaus gibt es an der Seite 3 Hydraulikanschlüsse .Kann mir jemand vielleicht hierüber Auskunft geben?
Innerhalb der Kabine gibt es zwei Hebel, wobei der längere den Kipper Anschluss betätigt. Danke für Hilfe!!

von **Spalter5206** » Mi Mär 02, 2022 17:26

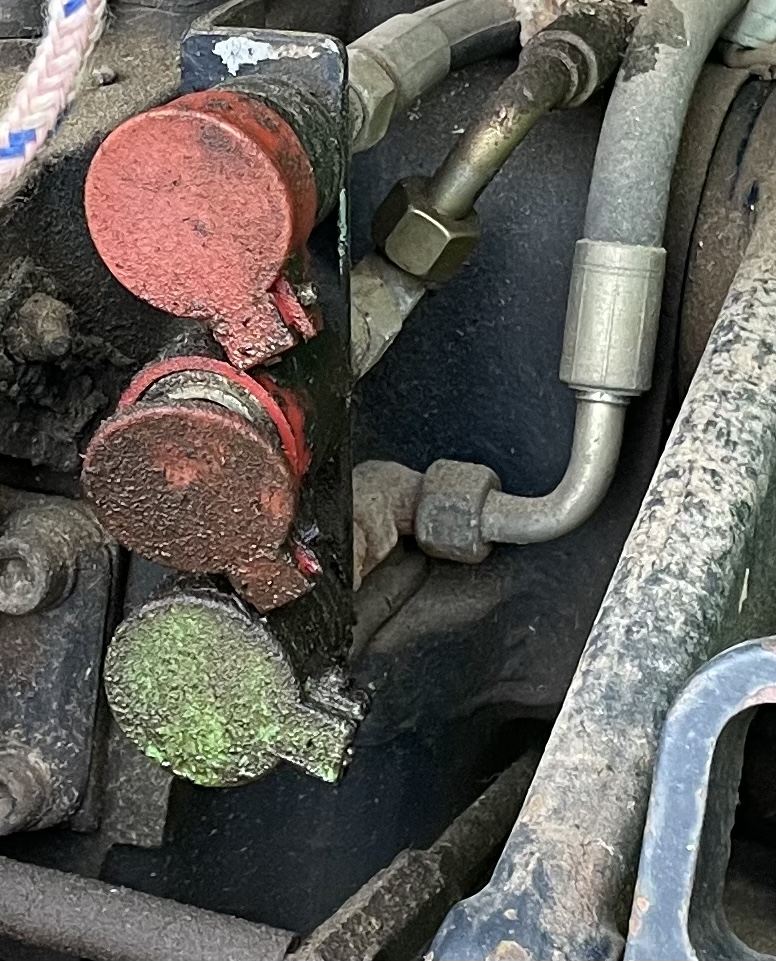

Bild hinten

von **Spalter5206** » Mi Mär 02, 2022 17:29

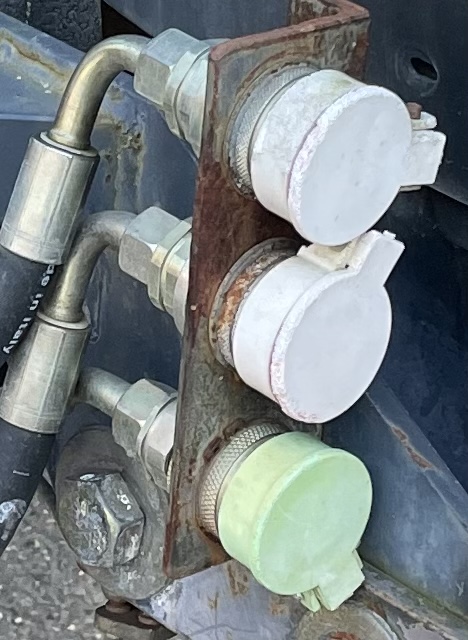

Bild Seite

von **Ecoboost** » Mi Mär 02, 2022 17:32

Servus,

mache mal ein Bild von dem Steuergerät wo man sieht wo die ganzen Schläuche unten angeschlossen sind.

Gruß

Ecoboost

von **Spalter5206** » Mi Mär 02, 2022 18:41

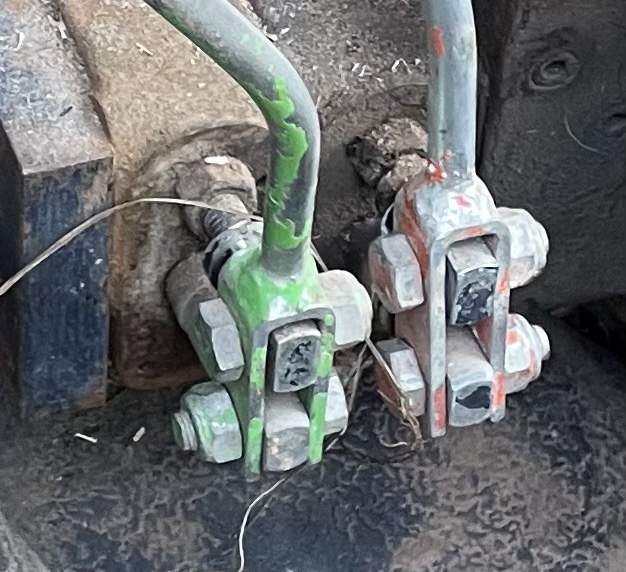

Besser geht es nicht.

von **Homer S** » Mi Mär 02, 2022 18:56

Ein Foto von unten und hinten wäre ganz gut.

von **Spalter5206** » Mi Mär 02, 2022 19:28

Schon einmal vielen Dank für Ihre Hilfe! Jetzt ist es dunkel, morgen muss ich den ganzen Tag arbeiten, ich werde erst am Freitag Mittag dazu kommen Bilder einzustellen. Viele Grüße

von **Spalter5206** » Mi Mär 02, 2022 19:33

Aber theoretisch gibt es doch nicht viele Varianten oder? Es sind lediglich zwei Hydraulikhebel in der Kabine vorhanden. Einer davon ist für den Kipper Anschluss. Wofür kann denn dann der andere sein?

von **xyz** » Mi Mär 02, 2022 19:48

ich denke das sind 2 einfachwirkende Steuergeräte, das eine ist für die Aushebung des Mähwerks oder Kipper und das andere ist rastend für den Ölmotor des seitlichen Balkenmähwerks, dabei ist der Grüne der drucklose Rücklauf.

von **freddy55** » Mi Mär 02, 2022 19:57

Eigentlich sind die Farben an den Anschlüssen selbsterklärend, zweimal Druck einmal Rücklauf, also entweder ein Einfachwirkend und ein Doppelwirkend, oder zwei Einfachwirkend und druckloser Rücklauf.

.

von **Spalter5206** » Mi Mär 02, 2022 20:21

Hintergrund der Geschichte ist eigentlich, dass ich ein Förderband einer Wippsäge pber die Schlepper Hydraulik betreiben will.

von **freddy55** » Mi Mär 02, 2022 20:28

Dann brauchst du ein einfachwirkendes Steuergerät und drucklosen Rücklauf, also einmal auf rot, Druck, und grün ist Rücklauf.

.

von **Spalter5206** » Mi Mär 02, 2022 20:37

Das sollte dann doch wohl mit der vorhandenen Anlage möglich sein , wenn ich das als Laie so richtig verstanden habe .
Vielen Dank für eure Hilfe!

von **Groaßraider** » Mi Mär 02, 2022 22:29

Spalter5206 hat geschrieben:Ich habe einen 5206 Spezial Baujahr 84.

Einen solchen Traktor gibt es nicht!

von **038Magnum** » Do Mär 03, 2022 5:51

Servus,

5206 mit Secura-Kabine bzw. als Spezial wäre mir auch neu. Meines Wissens nach ging das erst mit dem 6206 los. Aber ich bin kein Deutz-Fachmann.

Besten Gruß
