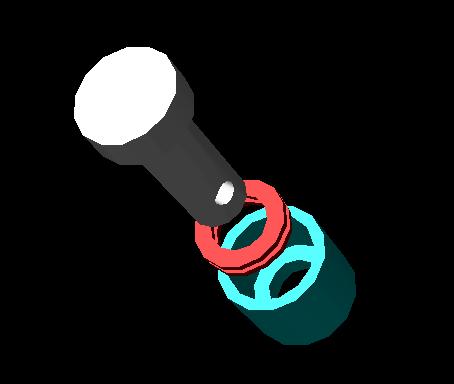

Hier ein Schaubild des Drehgelenks. Nach dem Zusammenstecken wird die Zange mit dem Querbolzen am Gelenk befestigt. Auch unter Last sehr leicht drehbar.

Sehr schön lässt sich damit auch Holz von der Rückegasse aus dem Bestand nehmen, das bis 2m von der Gasse zu liegen gekommen ist. Einfach nehmen und etwas anheben, beim zurückfahren positioniert sich die Zange ohne Rotator von alleine, da frei drehbar.

GüldnerG45AS hat geschrieben:Willst du das bei deinem Eicher am Frontlader betreiben? Oder willst du sowas für den Dreipunktanbau haben? Für den Frontlader wirst du wohl einen größeren Schlepper brauchen.





Ich habe so ein Teil für meinen Güldner 45 PS und Frontlader. Das ist schon eine große Hilfe. Nachteil ist du musst immer zu zweit sein. Einer muss das Teil um den Stamm legen und dann am Frontlader einhängen und der andere muss passend ranfahren.

Wo hast Du denn das Foto her ?
Das ist exakt die Zange, die ich vor 2 Wochen in Ebay ersteigert habe. Ausprobiert habe ich sie noch nicht.

Gruß aus Oberbayern
Franz

@tuningpaul

klick mal rein:

http://www.landtreff.de/album.php?user_id=325

Danke für die Mühe und die informativen Fotos
Gruß Paul

aber gerne doch!

Hello Leutz!

Will nur mal schnell ganz ganz laut DANKE an Markus K. sagen !!!
Bin grad dabei mir ne Holzzange mit Rotator an Bagger anzuschaffen, und hab von unsrem John-deere-Haendler nen "Super-Freundschafts-Angebot" bekommen, dass ich sobald ich zurueck in Germany bin auch sofort angenommen haette... Ja, haette, wenn ich da nicht gerade eben deinen Tip von Oswald-agrartechnik gelesen haette.....!!!!
Da bekomm ich ja Holzgreifer plus Rotator inkl. Wehrmachtssteuer zu dem Preis welchen ich bei Onkel Hirsch fuer den Greifer bzw. Drehkopf einzeln (ohne Mwst.) hingeblaettert haette.....das kann nicht sein....

Also, BESTEN DANK nochmal fuer den Tip !!!

PS: Und die liefern auf Bestellung deutschlandweit fuer die genannte Frachkost oder wie, egal wo.... ??

@saudi.smoe

vielen Dank für die Blumen, aber die schick ich weiter zu Tuningpaul, der Link kam von ihm. Im Endeffekt aber egal, solange du dir dabei ne Menge Geld sparst!

Gruß
Markus

Hallo, der Tip mit der kurzen Kette, wo sich die Zange selber ausrichtet funktioniert. Wenn man dan die Kettenaufhängung dann och verdrehen kann (Manuell und ohne Drucklager), kann man sich die Zange für den jeweiligen Einsatzzweck entsprechend voreinstellen, so dass man kaum manuell nachhelfen muss.

Gruß Clemens

Hallo Leute,

Zum Thema Frontladergreifer und Rotator bzw. Freilauf habe ich eine Lösung gefunden, die beides kann.

Ich habe einen Greifer mit Rotator am FL. Die nötigen Anschlüsse habe ich über ein 8/3-Wegeventil auf der FL-Schwinge zur Verfügung gestellt. Soweit entspricht das ja noch der Standartvorgehensweise.

Ich habe mir aber zusätzlich ein 4/2-Wegeventil (II/X-Ventil) auf den Galgen des Greifers gesetzt, über welches der Freilauf bzw. die Sperrung des Rotators funktioniert.

Das Ventil hat vier Anschlüsse: P, T, A und B. Im Ruhezustand schaltet P auf A und T auf B. Gibt man 12V auf die Spule des Ventils, schaltet das Ventil P auf B und T auf A, also tauscht quasi A und B über kreuz.Ich habe meine beiden Leitungen vom Schlepper (8/3-Wegeventil) auf P und A angeschlossen und die zwei Leitungen vom Rotator auf T und B. Im Ruhezustand sind somit die beiden Anschlüsse des Rotators miteinander verbunden. Er kann sich frei drehen. Zieht das Ventil an, sind die Leitungen vom Schlepper an den Rotator durchgeschaltet. Er bleibt starr bzw. lässt sich steuern.

Elektrisch habe ich dieses Ventil zum Einen mit an den Taster für den entsprechenden Kreis am 8/3-Wegeventil geklemmt, so dass das 4/2-Ventil den Rotator sperrt/steuerbar macht, wenn ich diesen Kreis anwähle und zusätzlich habe ich noch einen Kippschalter, mit dem ich das Ventil dauerhaft sperren kann, wenn ich z.B. keine Verdrehung wünsche.

Ich habe damit schon ein paar Fuhren Schnittholz (5,10m) und auch schon einige meiner Bündel verladen und bin einfach begeistert von dieser Schaltung. Im Normalfall ist die freie Drehbarkeit das idealere, um z.B. ein Bündel sich selbst am benachbarten ausrichten zu lassen beim Aufsetzen, aber wenn man einen Stamm am Galgen unten auf die Zahnleiste setzt, bleibt er bei gesperrtem Rotator deutlich ruhiger hängen. Auch kann man das wegdrehen eines Stammes/Bündels beim Anstossen verhindern.


Gruß wiso

Hallo eicher-farmer! Bist du noch auf der Suche nach einem Holzgreifer für deinen Frontlader! Schau doch einfach mal bei www.general-hydraulics.at hinein! Dort hab ich meine Holzgreifer und Rotatoren gekauft! Du wirst nicht mehr drauf verzichten wollen! mfg Gasp

Hallo Gemeinde,

Ich möchte dies Thema nochmal hoch holen, da ich mich derzeit damit beschäftige.

Wir verladen derzeit unser Holz mit eine Manuellen Holzzange und Wirbellasthacken. (Siehe Bider)

Hat bis jetzt immer Prima Funktioniert. Jedoch haben wir jetzt einen Hydraulischen Holzgreifer angeboten bekommen.
Dieser wird nochmal betrieben mit 2 Hydrauikschläuchen "Auf - Zu"
Würde wunderbar passen, da am Fendt 309 vorne am Frontlader ein 3ter Steuerkreis verbaut ist.

Jedoch kommt das Problem mit der Aufnahme bzw. Rotator. Ich verzichte gern auf den Rotoator und er spielt auch keinerleih eine Rolle, da wir weiterhin mit dem Wirbellasthacken arbeiten wollen.

Nun meine Frage: Gibt es eine Manuell Aufnahme anstatt Rotator? Mechanisches Gelenk - Aufnahme? Hat dies jemand und arbeitet damit?

Danke euch für die Antworten

Hy
Hab zwar nix was du suchst aber evtl sowas in der Art gibts bei Grube, evtl selber nachbauen
http://www.grube.de/harvesterzubehoer/d ... ehoer.html

JohnDeere1174 hat geschrieben:Hallo Gemeinde,

Ich möchte dies Thema nochmal hoch holen, da ich mich derzeit damit beschäftige.

Wir verladen derzeit unser Holz mit eine Manuellen Holzzange und Wirbellasthacken. (Siehe Bider)

Hat bis jetzt immer Prima Funktioniert. Jedoch haben wir jetzt einen Hydraulischen Holzgreifer angeboten bekommen.
Dieser wird nochmal betrieben mit 2 Hydrauikschläuchen "Auf - Zu"
Würde wunderbar passen, da am Fendt 309 vorne am Frontlader ein 3ter Steuerkreis verbaut ist.

Jedoch kommt das Problem mit der Aufnahme bzw. Rotator. Ich verzichte gern auf den Rotoator und er spielt auch keinerleih eine Rolle, da wir weiterhin mit dem Wirbellasthacken arbeiten wollen.

Nun meine Frage: Gibt es eine Manuell Aufnahme anstatt Rotator? Mechanisches Gelenk - Aufnahme? Hat dies jemand und arbeitet damit?

Danke euch für die Antworten

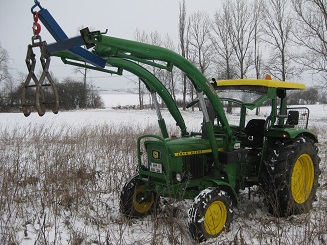

Klein 1.JPG

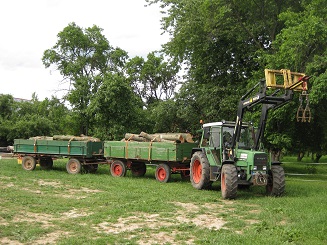

Klein 2.JPG

Hallo
hab mir vor 2 Jahren einen hydr. Greifer zugelegt. Arbeite auch ohne Rotator.Auf dieser Seite weiter oben ist doch so eine Schemazeichnung von so einer Aufnahme.Wenn du es richtig sehen willst,geh einfach bei Markus K.auf die Fotogallerie da kannst du dir so eine Aufnahme anschauen.Und nun einfach nachbauen,so hab ich es aufjedenfall gemacht.
mfg Jonny1120

Einzel gelistet habe ich die Aufnahmen noch nicht gesehen. Aber die meisten Hersteller bieten doch ihre Forstzangen sowohl mit manueller Aufnahme (teilweise mit Federrückstellung) und eben mit Rotator an.
Zum Nachkauf ist es ja wahrscheinlicher, das jemand sich verbessern will, darum ist eben nichts im Katalog.
Als Ersatzteil sollte man die trotzdem bekommen.
Würde mal bei den Lama-Händlern nachfragen, eventuell sind die gar nicht so teuer.

Grüße aus Unterfranken

MF Atze hat geschrieben:Einzel gelistet habe ich die Aufnahmen noch nicht gesehen. Aber die meisten Hersteller bieten doch ihre Forstzangen sowohl mit manueller Aufnahme (teilweise mit Federrückstellung) und eben mit Rotator an.
Zum Nachkauf ist es ja wahrscheinlicher, das jemand sich verbessern will, darum ist eben nichts im Katalog.
Als Ersatzteil sollte man die trotzdem bekommen.
Würde mal bei den Lama-Händlern nachfragen, eventuell sind die gar nicht so teuer.

Grüße aus Unterfranken

Hast du ein Bild von einer Forstzange mit maueller Aufnahme und "Federrückstellung" ??

Wäre super
