Hallo!

Ich hatte mal das Problem, dass sich eine der inneren Gummilagen in einem Hydraulikschlauch gelöst hat. Bei einem bestimmten Strömungs-Druck-verhältnis hat sich die abgelöste Lage quer gestellt und den Weg für das Öl versperrt. Wenn sich der Druck/Strömung geändert hat war der Druchfluss wieder frei. Eventuell hast du so etwas auch in einer der Zylinder-Zuleitungen. Würde auch erklären, dass der Fehler nur beim Ausfahren auftritt. Ich würde anfangen, die Schläuche zu wechseln.
Vorher noch den Pumpendruck prüfen. Wenn die Pumpe laut wird könnte die natürlich auch Schuld sein.

Grüße,
Gottfried

Hallo gogof

Ich habe das Teil in eine Werkstatt gegeben. Ich kann mir eigentlich nicht vorstellen, daß sich ein kleines Gumifetzelchen dem Öldruck von 210 bar entgegenstellt. Die Schläuche hatte ich schon ausgebaut - da war nichts zu sehen von beschädigten Dichtungen.
Der LaMa prüft erst den Pumpendruck - dann das Ventil, dann den Zylinder-obwohl ich den Zylinder nicht als Fehlerquelle vermute.
Ich werde auf jedenfall berichten, was die Ursache war - wird aber erst nächste Woche werden.
Noch eins zu diesem Forum: Die meisten hier fragen immer nach Ursachen --- geben aber nach der Fehlerbeseitigung nie Bescheid was eigentlich war. Das finde ich schade !!
Gruss Frieder

Hallo Frieder,
lies' mal die Antwort von Brennholz von heute 17:58 in diesem Thread : post701506.html#p701506
(und meinen Verdacht von der vorigen Seite ...)

Ich kann mir gut vorstellen, dass alles was dichter und zäher als Öl ist an geeigneter Stelle sich durchaus dem Öldruck entgegenstellen kann.

Adi

So- nachdem ich jetzt den Spalter von der LM-Werkstatt zurückerhalten habe, weiss ich jetzt , dass die Pumpe in Ordnung ist.
Aussage des Mechanikers: Da ist halt noch irgendetwas anderes defekt- übersteigt aber die Kosten eines Neugerätes.
Also so weit war ich auch schon. Wenn die LMW den Druck an der Pumpe prüfen können , hätte man doch auch den Zylinder prüfen können.
Ich habe jetzt mal noch eines getan. Die Säule hochgefahren, so dass im Zylinder die untere Kammer voll ist. Säule mit dann festblockiert, dass sie nicht absacken kann. Beide Schläuche gelöst . Den Schlauch der unetern Kammer in ein Gefäß gehalten und in den
Schlauch der oberen Kammer Pressluft( Kompressor) eingedrückt. Dabei tritt dann aus der unteren Kammer das Öl schnell aus.
Frage: Sind denn die Kolbenringe in einem Hydraulikzylinder nicht so dicht, dass Pressluft hindurchkommt.
Ich denkemir einfach , dass in dem Kolbensegment, das für die obere Kammer zuständig ist, eine Undichtigkeit bzw erst bei Druckaufbau - je nachdem wie das Segment gerade steht - nach aussen klappt . Es ist ja nicht so dass der Spalter gar nicht funktioniert- sondern nur immer wieder mal abwärts auf dem Holz stehen bleibt - und dann manchmal etwas braucht bis Druck da ist. Ein Ventilfehler kann ich mir nicht vorstellen- sonst würde es nie funktionieren.
Nun: Kann man einen Hydraulikzylinder mit Pressluft prüfen ???? Wo sind die Fachmänner ?

Hallo,

Wenn du schon soweit bist, dann zerleg doch den Zylinder kurz, dann sieht du ob die Nutringe noch in Ordnung sind oder Risse haben oder gar gebrochen sind. Hatte mein Bagger auch mal, aber da waren die Nutringe Bj. 1962!

mfg Harald

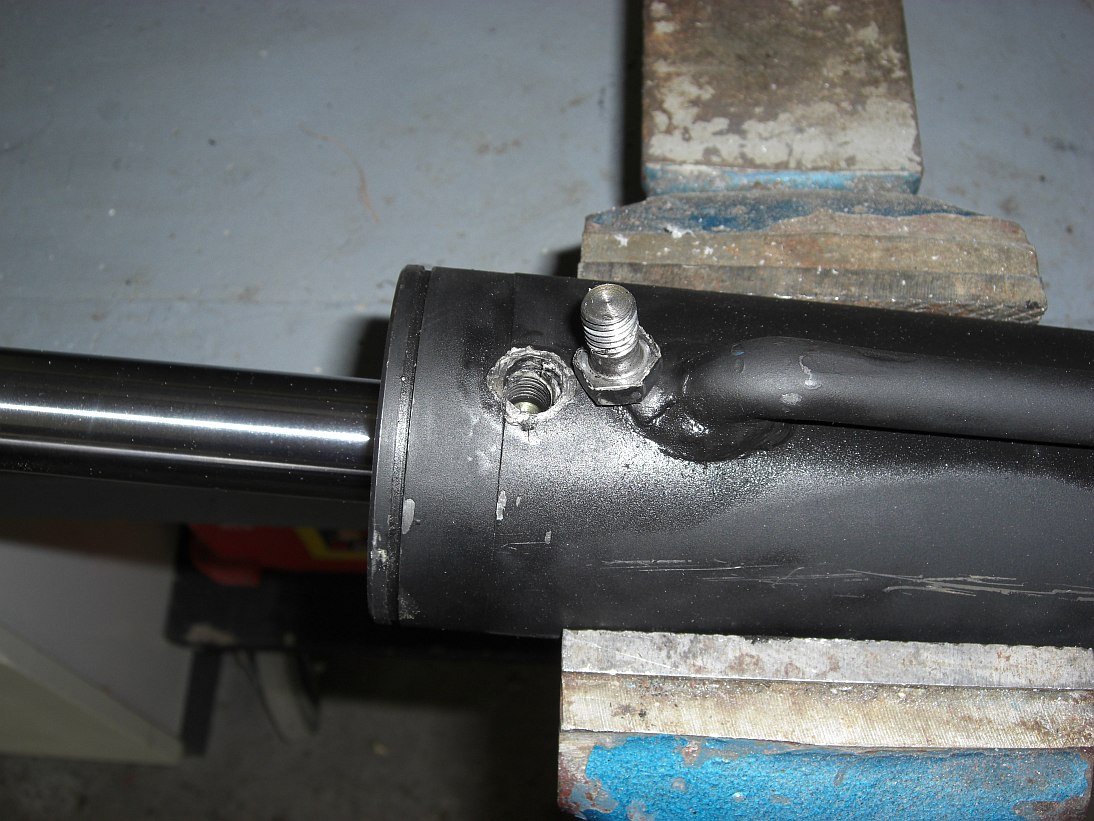

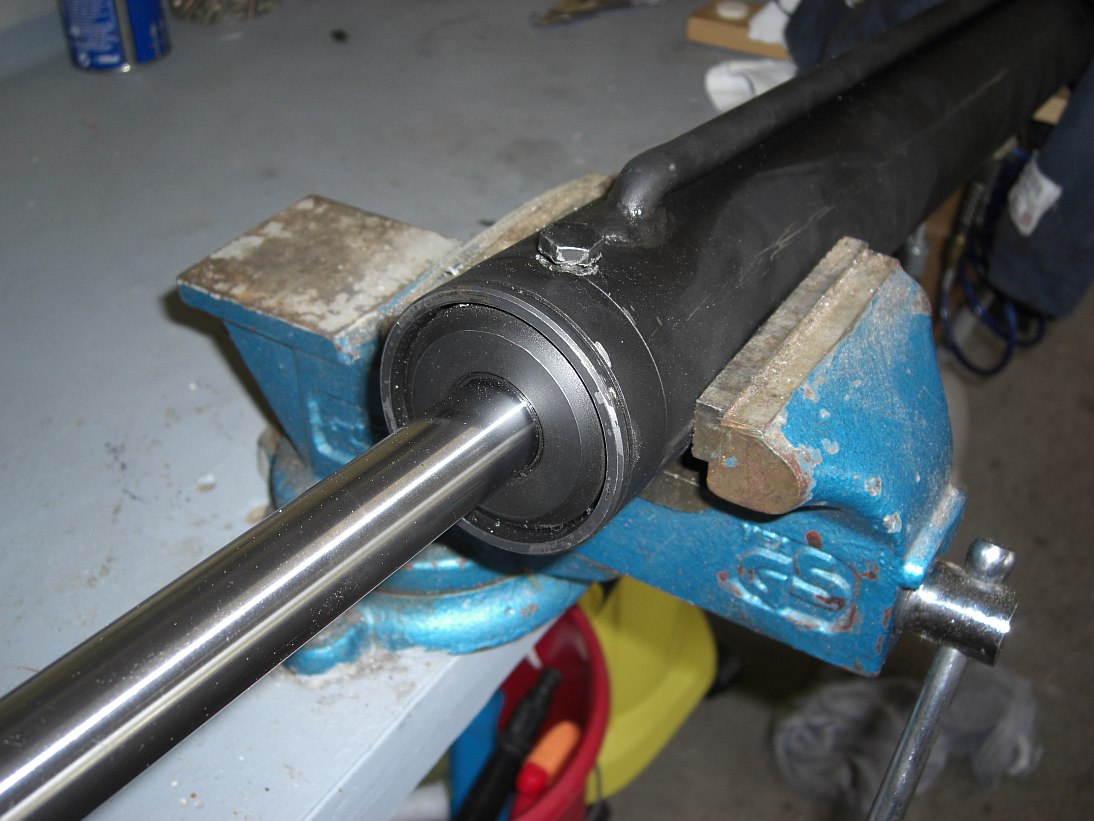

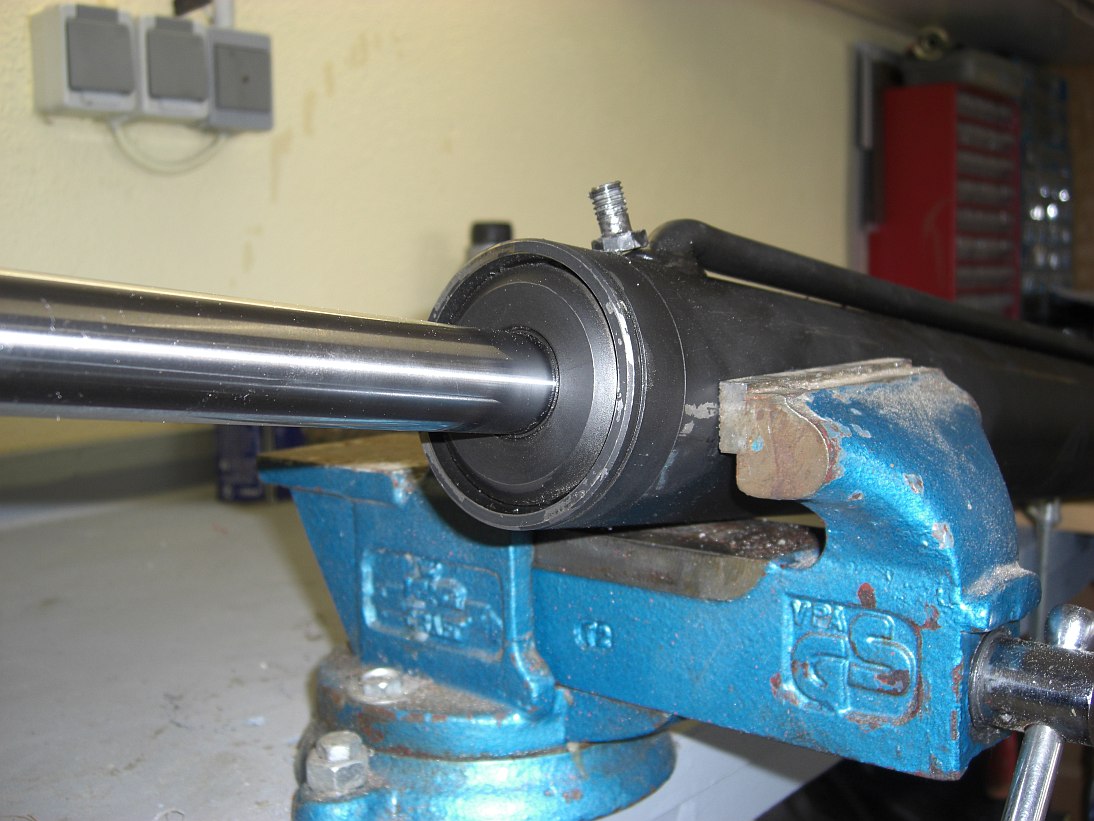

So, nachdem ich nun den Zylinder mal ausgebaut habe , ist das problem: Wie bekomme ich das Ding auf - und wozu ist eigentlich die Schraube da. Hier mal ein paar Pics. Wer kann hier helfen.

Frage: Sind denn die Kolbenringe in einem Hydraulikzylinder nicht so dicht, dass Pressluft hindurchkommt.

Da sind keine Kolbenringe sondern O - Ringe drin und die sollten soweit dicht sein, das auch keine Luft durchgeht.
Wenn ich mir die Bilder ansehe, sieht die Schraube aus wie eine Sicherung um ein drehen des Deckels zu verhindern der aufgeschraubt sein sollte so wie es aussieht. Bin mir da aber nicht zu 100% sicher.
Da gibts hier Experten die sich eher mit Hydraulikzylindern auskennen

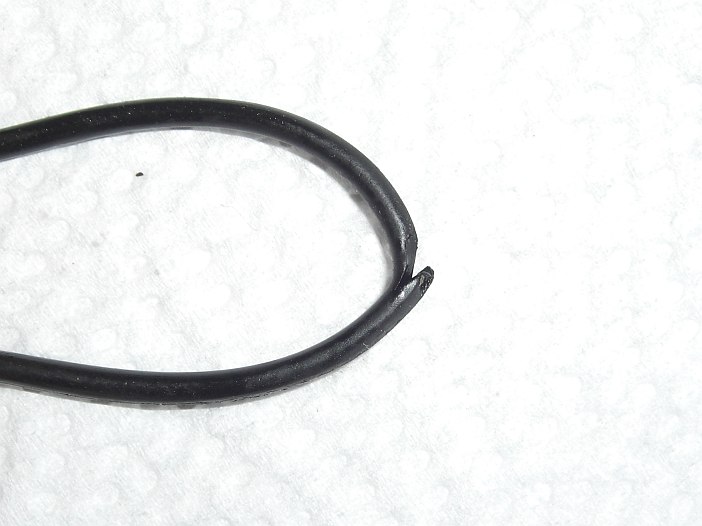

So, der Spalter ist wieder in Ordnung. Fehler war ein gerissener O-Ring mit ca 50mm Durchmesser und ca 3mm Stärke- siehe Bild.
Was so ein mickriger Fehler bewirken kann.

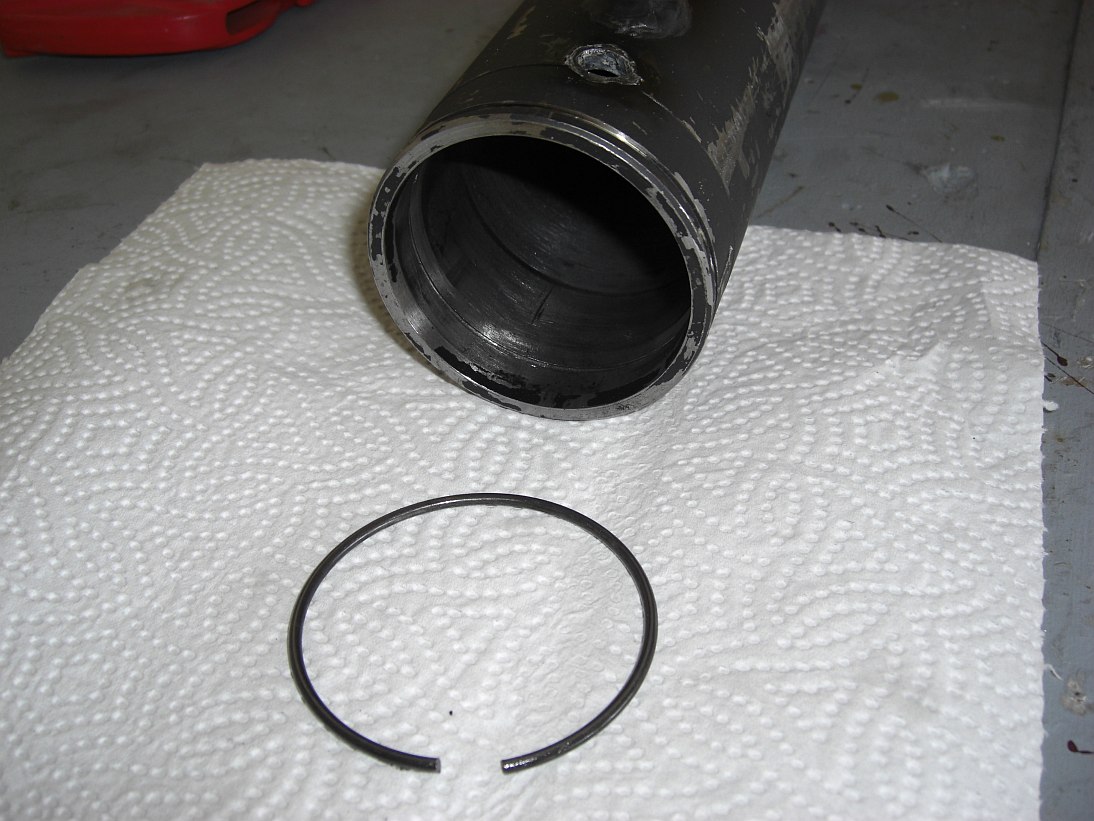

Die Schraube war nur eine Sicherung, die muss man rausdrehen - dann die Innenhülse ca 2cm nach innen schlagen. Dann wird ein Sprengring sichtbar- den muss man aushebeln. Dann kann man mit dem Kolben die ganze Büchse einfach rausklopfen.
Gewusst wie - nun denn !
Danke für Eure Infos !!

Kein Problem

Der O-Ring kann aber auch durch einen Überdruck beschädigt wurden sein!

CU OLLi
