Hallo zusammen,
ich habe einen Hubwagen welchen ich reparieren muss.
Es zeigt sich folgendes Fehlerbild:
Beim pumpen (Hebel ist auf "Heben") hat der Hubkolben keine Kraft.
Im ausgebauten Zustand hebt er sich.

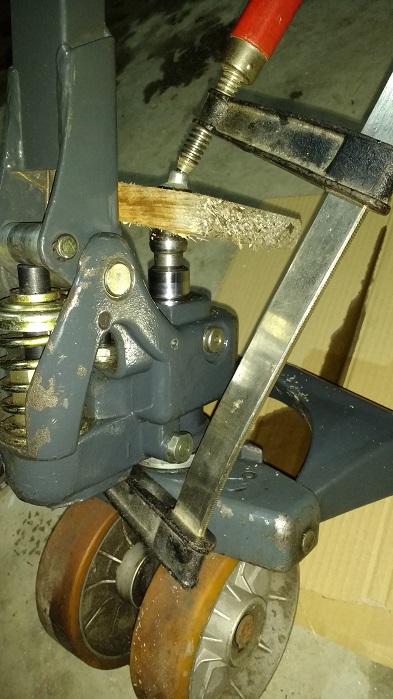

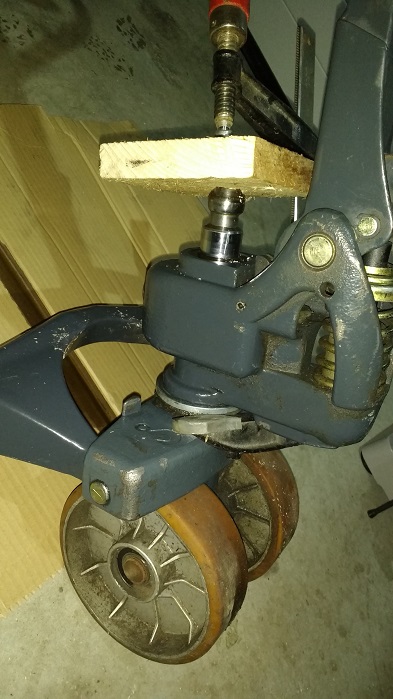

Reindrücken lässt er sich dann nur durch draufsteigen oder wie auf den Bildern zu sehen mir der Schraubzwinge.

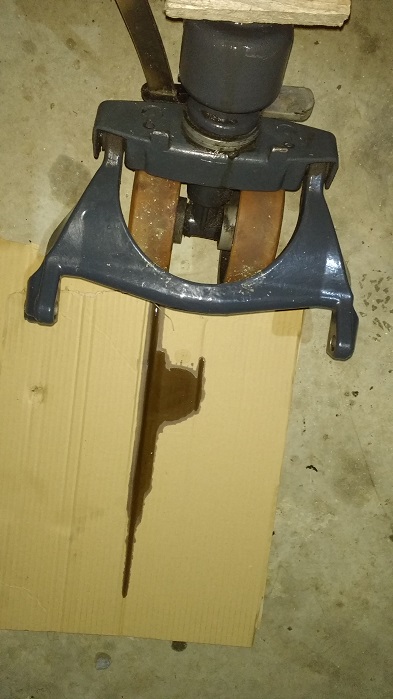

Hierbei ist relativ viel Kraft nötig und dabei kommt das Öl oben durch den Dichtring.

Vermutlich sind die Dichtungen innen kaputt. Wie kommt man in diese komplexen Pumpen ?
Dichtsatz ist ja verfügbar, also muss man ja irgendwie rein kommen.

Hat soetwas schon mal jemand gemacht ?

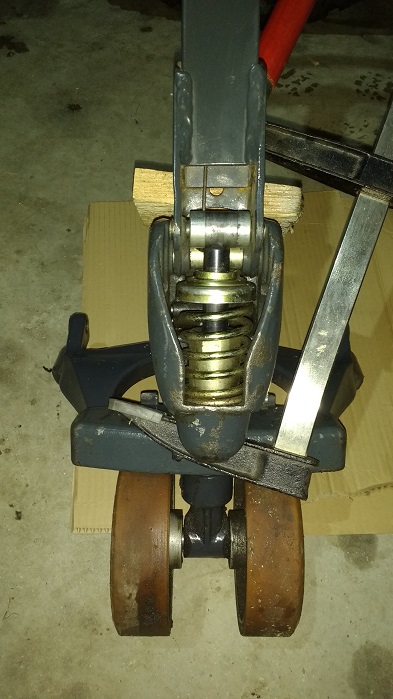

Ich hänge noch ein paar Bilder an, damit man sich die Deichsel besser vorstellen kann:

noch 3 Bilder...

hat den niemand sowas schon mal gemacht ?

Der Kolben müsse sich ohne Werkzeug einfach rausziehen lassen.
Kann sein, dass du dazu die Ölschraube oder das Stromventil (evtl. die Sechskantschraube unterhalb des Zylinders) öffnen musst, damit das Öl in den Zylinder fließen kann.
Die Buchse um den Kolben lässt sich dann normalerweise nach oben rausschrauben. Evtl. sind da Löcher für einen Zweilochschlüssel oder irgendein Spezialwerkzeug drin? Sechskant hat sie ja keinen.

Hier gibt es eine Explosionszeichnung:
http://www.goldemann.de/etzu/shop/produ ... ikeinheit/
