Hallo, schöne Ostern!
Mein selbst geschenktes Osterei ist ein neuer Kubota B1121.
Kann mir bitte jemand sagen, wo ich beim Kubota B1121- weiß nicht ob baugleich punkto Hydraulik mit Vorgänger B1220- ein Zusatzsteuergerät für die Fronthydraulik anschließe.
Kennt jemand eine Vorlage im Internet oder einen Auszug aus einem Werkstatthandbuch für den Kubota B1121.
Suche jetzt schon einige Stunden aber ein deutschsprachiges Werkstatthandbuch für den B1121 finde ich leider nicht.
In Youtube werde ich auch nicht fündig.
Vielleicht hat jemand hier schon so etwas verschraubt.
L.G.
fred
Aktuelle Zeit: Di Apr 07, 2026 0:56
Kleintraktor Fronthydraulik anbauen
44 Beiträge
• Seite 1 von 3 • 1, 2, 3
Kleintraktor Fronthydraulik anbauen
von manas » Sa Apr 03, 2021 18:25
- manas
- Beiträge: 1092
- Registriert: So Sep 04, 2005 9:50
- Wohnort: Linz - Oberösterreich - Österreich
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » So Apr 04, 2021 20:32
Ich kann dir die Tage mal Fotos vom Anschluss an meinem 1220 machen. Ich hoffe da hat sich nicht so viel geändert.
Die Zul. Von der Hydraulikpumpe zum Heckkraftheber musste bei mir aufgetrennt werden. Sie geht von der Pumpe nun ins Steuergerät, über Druckweiterführung weiter zum Heckkraftheber. (Also kommend und gehend an der Trennstelle angeschlossen)
Die Tankleitung geht an der rechten Seite ins Getriebegehäuse. Dort gibt es einen Stopfen (Schraube) den man rausdrehen kann.
Die Zul. Von der Hydraulikpumpe zum Heckkraftheber musste bei mir aufgetrennt werden. Sie geht von der Pumpe nun ins Steuergerät, über Druckweiterführung weiter zum Heckkraftheber. (Also kommend und gehend an der Trennstelle angeschlossen)
Die Tankleitung geht an der rechten Seite ins Getriebegehäuse. Dort gibt es einen Stopfen (Schraube) den man rausdrehen kann.
Gruß Patrick
-
Patrick1031 - Beiträge: 240
- Registriert: Do Mai 23, 2013 15:18
- Wohnort: Hessen
Re: Kleintraktor Fronthydraulik anbauen
von manas » Mo Apr 05, 2021 5:43
Danke Patrick1031, Fotos würden natürlich super sein!
Hast du da auch gleich für das Heck 2 Anschlüsse mit verbaut oder eben nur für die Fronthydraulik?
L.G.
Fred
Hast du da auch gleich für das Heck 2 Anschlüsse mit verbaut oder eben nur für die Fronthydraulik?
L.G.
Fred
- manas
- Beiträge: 1092
- Registriert: So Sep 04, 2005 9:50
- Wohnort: Linz - Oberösterreich - Österreich
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » Mo Apr 05, 2021 18:10
Hallo,
hier wie versprochen die Bilder vom Anschluss des Steuergerätes an meinem 1220.
Den Anschluss der Tankleitung am Getriebegehäuse ist gar nicht so leicht zu fotografieren.
Die Tankleitung geht leicht rechts über dem Getriebeölfilter ins Getriebe rein.
Leitung von der Pumpe wurde wie schon geschrieben aufgeschnitten, etwas auseinander gebogen das man die beiden Winkelverschraubungen drauf bekommen hat und dann wurden sie am Steuergerät angeschlossen.
Das Steuergerät ist das was beim MX C1 Frontlader dabei war. Ich habe 2X Doppeltwirkend im Zwischenachsanbau für den Frontlader. 1X Doppeltwirkend kann ich mittels Absperrhähnen nach vorne für die Fronthydraulik schalten (Eigenbau). Dazu muss dann aber der Lader abgebaut oder zumindest abgesperrt sein.
Mehr Steuergeräte brauch ich (noch ) nicht.
An dem MX Steuergerät war damals ein "Adapter" drauf mit dem man das Steuergerät direkt bei den 1620 oder 1820 anschließen konnte. Bei 1620 und 1820 muss keine Leitung aufgetrennt werden. Da ist an der Stelle ein kleines Gehäuse mit Deckel auf den man den "Adapter" vom Steuergerät direkt aufschrauben kann. Kann sein das der 1121 das mittlerweile auch hat. Der 1220 hatte es damals noch nicht (BJ2017).
hier wie versprochen die Bilder vom Anschluss des Steuergerätes an meinem 1220.
Den Anschluss der Tankleitung am Getriebegehäuse ist gar nicht so leicht zu fotografieren.
Die Tankleitung geht leicht rechts über dem Getriebeölfilter ins Getriebe rein.
Leitung von der Pumpe wurde wie schon geschrieben aufgeschnitten, etwas auseinander gebogen das man die beiden Winkelverschraubungen drauf bekommen hat und dann wurden sie am Steuergerät angeschlossen.
Das Steuergerät ist das was beim MX C1 Frontlader dabei war. Ich habe 2X Doppeltwirkend im Zwischenachsanbau für den Frontlader. 1X Doppeltwirkend kann ich mittels Absperrhähnen nach vorne für die Fronthydraulik schalten (Eigenbau). Dazu muss dann aber der Lader abgebaut oder zumindest abgesperrt sein.
Mehr Steuergeräte brauch ich (noch
) nicht.An dem MX Steuergerät war damals ein "Adapter" drauf mit dem man das Steuergerät direkt bei den 1620 oder 1820 anschließen konnte. Bei 1620 und 1820 muss keine Leitung aufgetrennt werden. Da ist an der Stelle ein kleines Gehäuse mit Deckel auf den man den "Adapter" vom Steuergerät direkt aufschrauben kann. Kann sein das der 1121 das mittlerweile auch hat. Der 1220 hatte es damals noch nicht (BJ2017).
- Dateianhänge
-
- Bild unterm rechten Trittbrett
- 20210405_182919.jpg (400.47 KiB) 2590-mal betrachtet
-

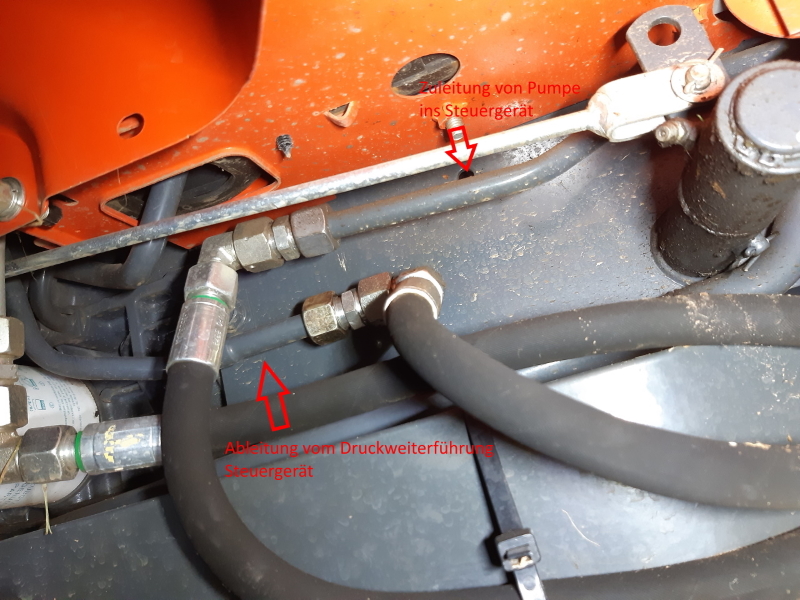

- Bild unterem rechten Trittbrett
- 20210405_182903.jpg (398.65 KiB) 2590-mal betrachtet
-

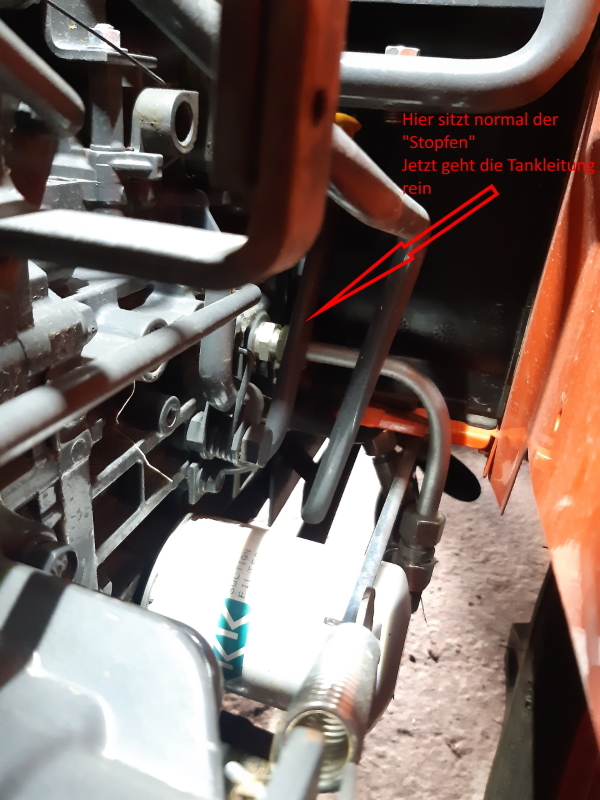

- Bild von der Seite
- 20210405_182811.jpg (362.82 KiB) 2590-mal betrachtet
-

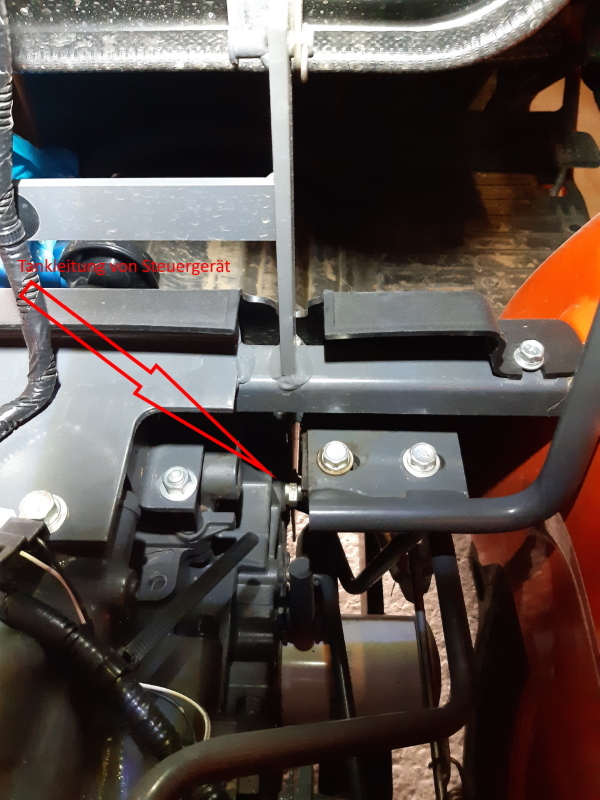

- Bild von hinten
- 20210405_182741.jpg (376.17 KiB) 2590-mal betrachtet
Gruß Patrick
-
Patrick1031 - Beiträge: 240
- Registriert: Do Mai 23, 2013 15:18
- Wohnort: Hessen
Re: Kleintraktor Fronthydraulik anbauen
von manas » Mo Apr 05, 2021 18:34
Hallo Patrick!
Herzlichen Dank für deine Mühe und die Bilder!
L.G.
Fred
Herzlichen Dank für deine Mühe und die Bilder!
L.G.
Fred
- manas
- Beiträge: 1092
- Registriert: So Sep 04, 2005 9:50
- Wohnort: Linz - Oberösterreich - Österreich
Re: Kleintraktor Fronthydraulik anbauen
von Michbeck » Do Apr 08, 2021 8:09
Hallo Patrick!
Ich hab mir für meinen B1181 auch eine Fronthydraulik geholt. Habe auch den MX C1 inkl. Steuergerät dran und würde das Steuergerät auch gern für die Fronthydraulik nutzen. Habe da auch an eine Lösung mit Absperrhähnen bzw. Wegeventilen gedacht. Kannst Du mir davon eventuell auch ein paar Bilder machen?
Besten Dank im Voraus!
Michi
Ich hab mir für meinen B1181 auch eine Fronthydraulik geholt. Habe auch den MX C1 inkl. Steuergerät dran und würde das Steuergerät auch gern für die Fronthydraulik nutzen. Habe da auch an eine Lösung mit Absperrhähnen bzw. Wegeventilen gedacht. Kannst Du mir davon eventuell auch ein paar Bilder machen?
Besten Dank im Voraus!
Michi
- Michbeck
- Beiträge: 92
- Registriert: Mo Dez 08, 2008 13:16
- Wohnort: Österreich, Oberösterreich
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » Do Apr 08, 2021 17:36
Hallo,
Ich kann dir morgen ein paar Bilder davon machen. Die Fronthydraulik liegt bei mir auf der heben/senken Funktion wegen der Schwimmstellung. Wir haben damals die Kupplungen für den Lader rausgeschraubt, ein T Stück dazwischen und die Kupplungen ans T Stück, nur jetzt halt etwas tiefer. Die Schläuche vom Lader sind aber lang genug. Am Abzweig des T Stücks gehen dann die beiden Absperrhähne ab und von diesen zur Fronthydraulik.
Die Absperrhähne sitzen auf der " Rückseite" des Steuergerätes also zwischen Steuergerät und Tank. Somit kann man diese vom Fahrerplatz aus schalten.
Das ganze ist mit Hydraulikrohr ausgeführt, dies kann man gut am Steuergerät entlang biegen.
Ich kann dir morgen ein paar Bilder davon machen. Die Fronthydraulik liegt bei mir auf der heben/senken Funktion wegen der Schwimmstellung. Wir haben damals die Kupplungen für den Lader rausgeschraubt, ein T Stück dazwischen und die Kupplungen ans T Stück, nur jetzt halt etwas tiefer. Die Schläuche vom Lader sind aber lang genug. Am Abzweig des T Stücks gehen dann die beiden Absperrhähne ab und von diesen zur Fronthydraulik.
Die Absperrhähne sitzen auf der " Rückseite" des Steuergerätes also zwischen Steuergerät und Tank. Somit kann man diese vom Fahrerplatz aus schalten.
Das ganze ist mit Hydraulikrohr ausgeführt, dies kann man gut am Steuergerät entlang biegen.
Gruß Patrick
-
Patrick1031 - Beiträge: 240
- Registriert: Do Mai 23, 2013 15:18
- Wohnort: Hessen
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » Fr Apr 09, 2021 19:34
Hallo,
hier wie versprochen die Bilder vom Abzweig für die Fronthydraulik.
Die Rohre liegen bei mir "unter der Motorhaube", beim 2 Zylinder im 1220 ist dafür genug Platz. Bei den 3 Zylindern kann das schon anders sein.
hier wie versprochen die Bilder vom Abzweig für die Fronthydraulik.
Die Rohre liegen bei mir "unter der Motorhaube", beim 2 Zylinder im 1220 ist dafür genug Platz. Bei den 3 Zylindern kann das schon anders sein.
- Dateianhänge
-

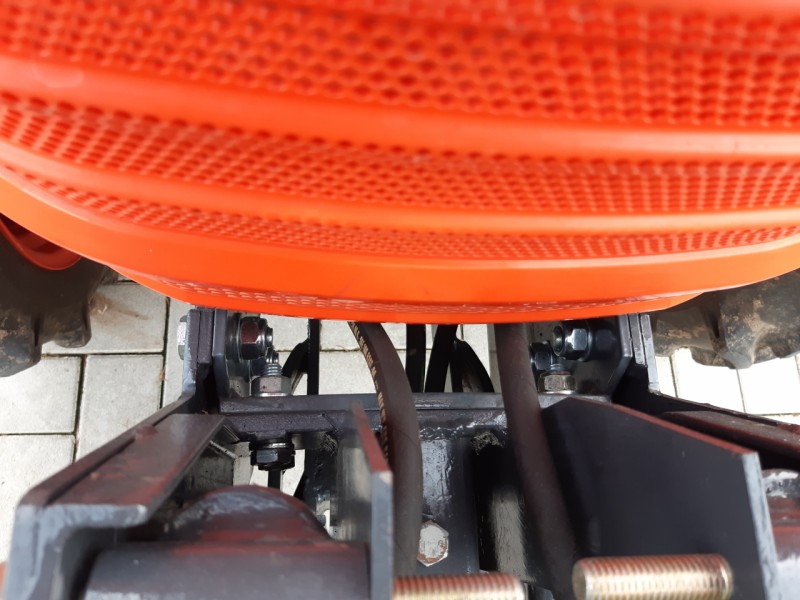

- Schläuche zu Fronthydraulik
-

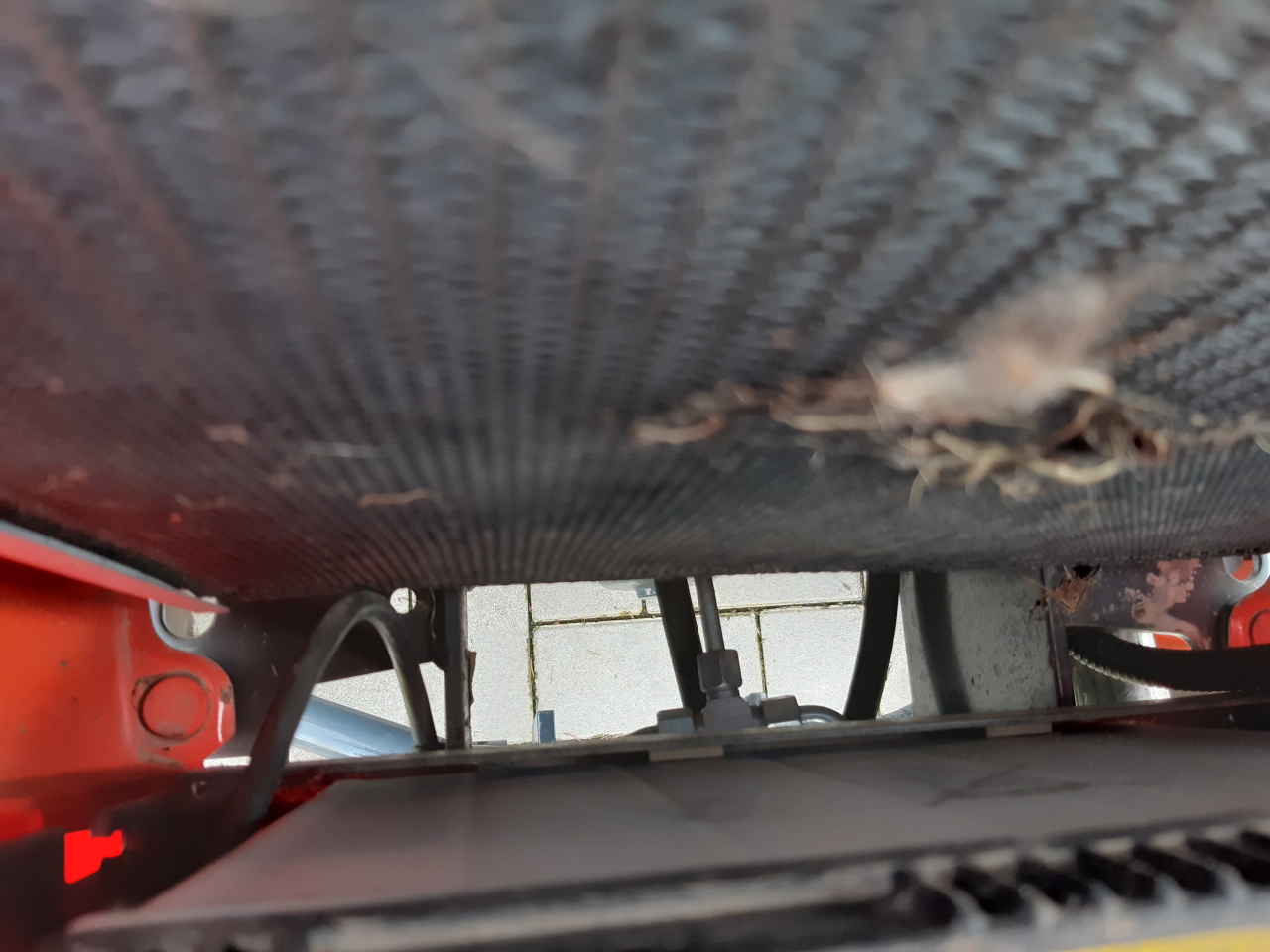

- Abzweig für die Zylinder zwischen Kühler und Batterie
-

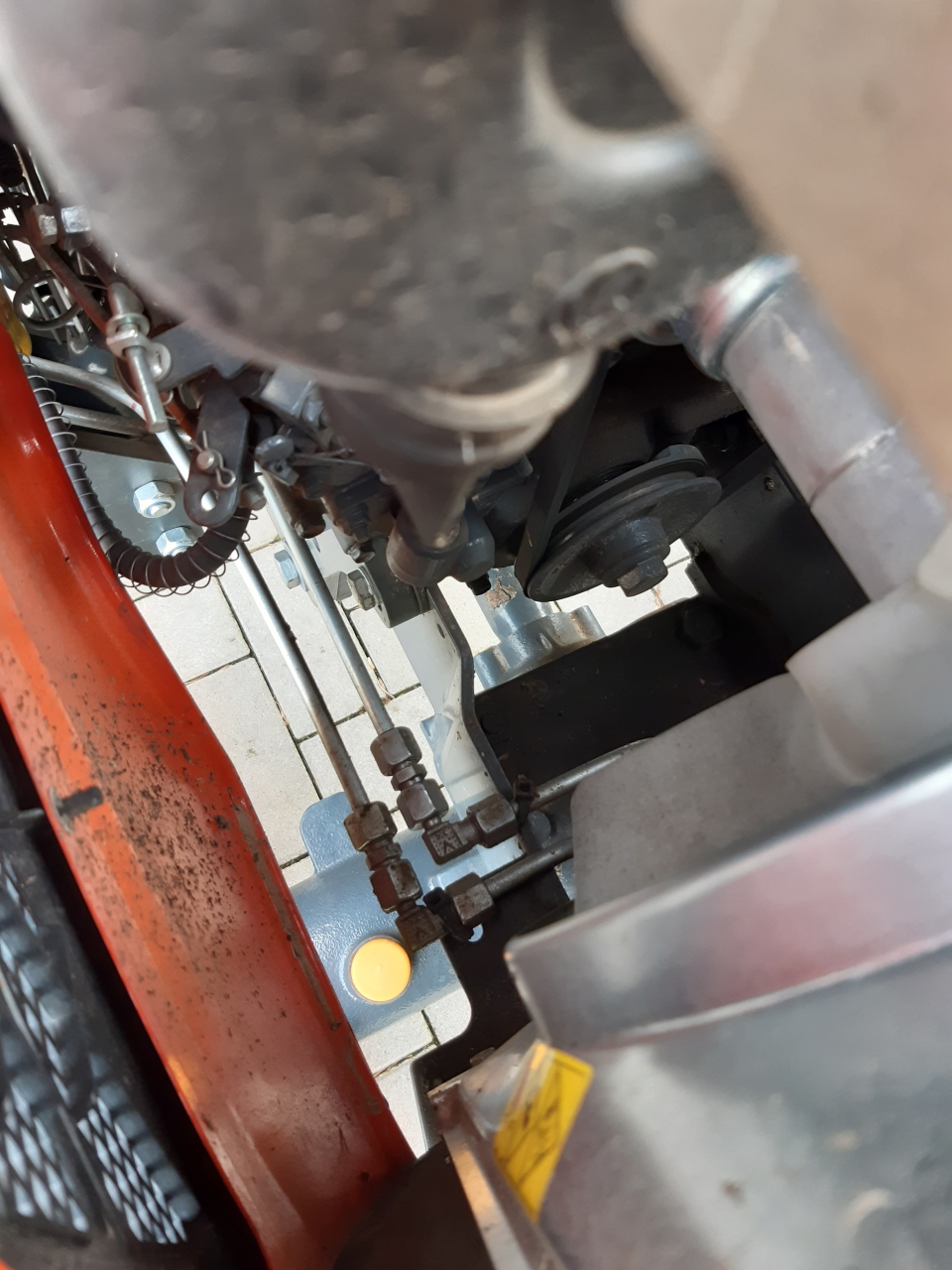

- Verlauf unter der Motorhaube
-

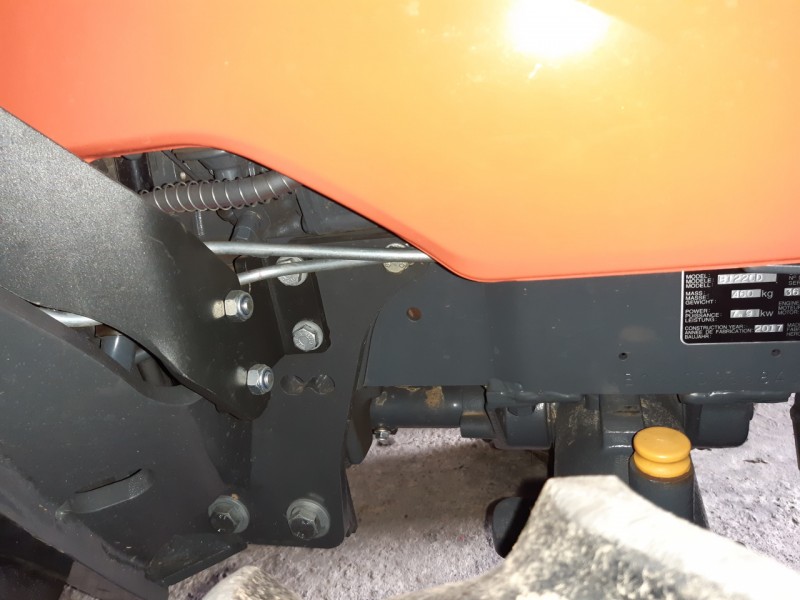

- Verlauf Leitung zu Fronthydraulik
-

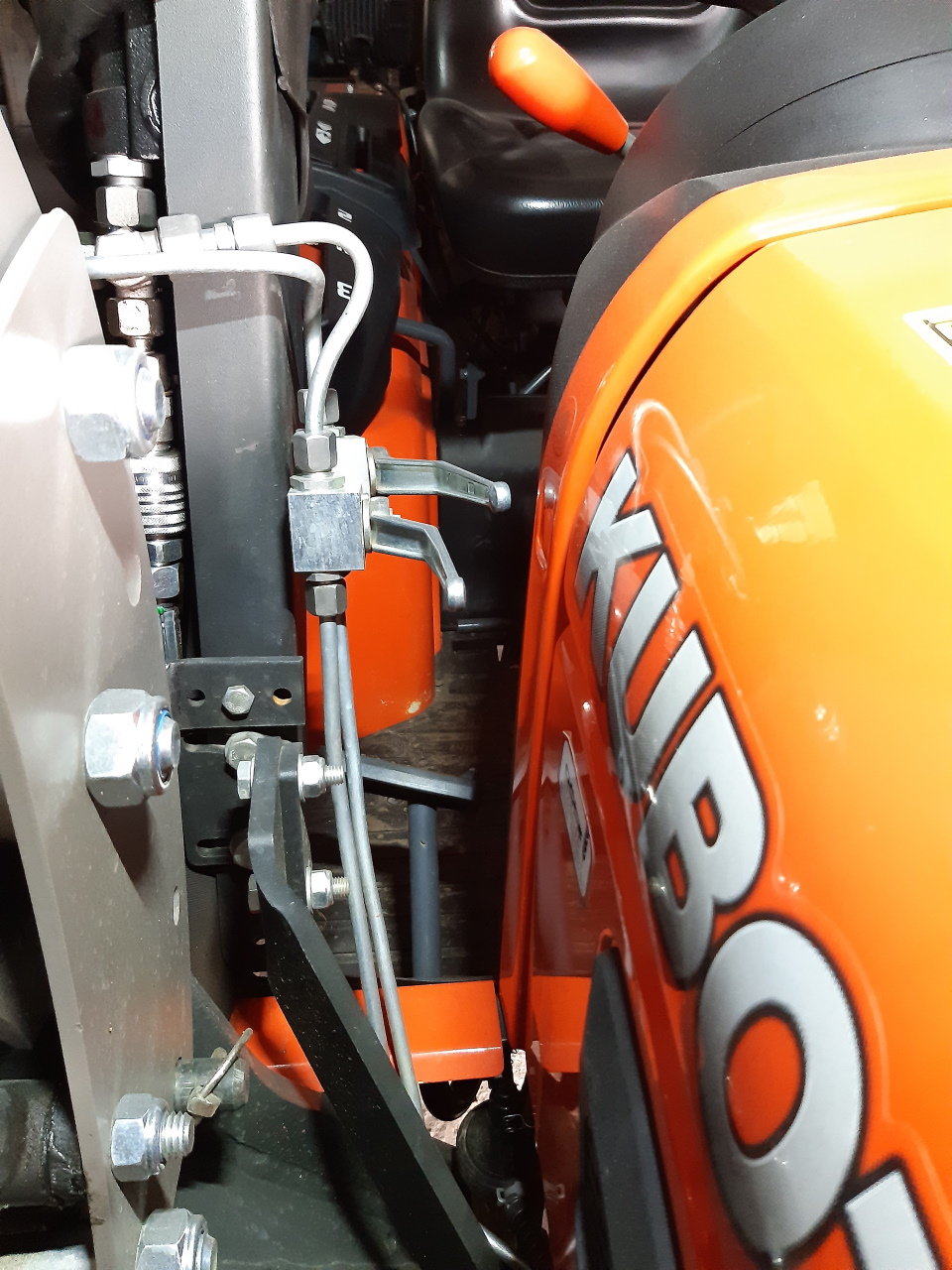

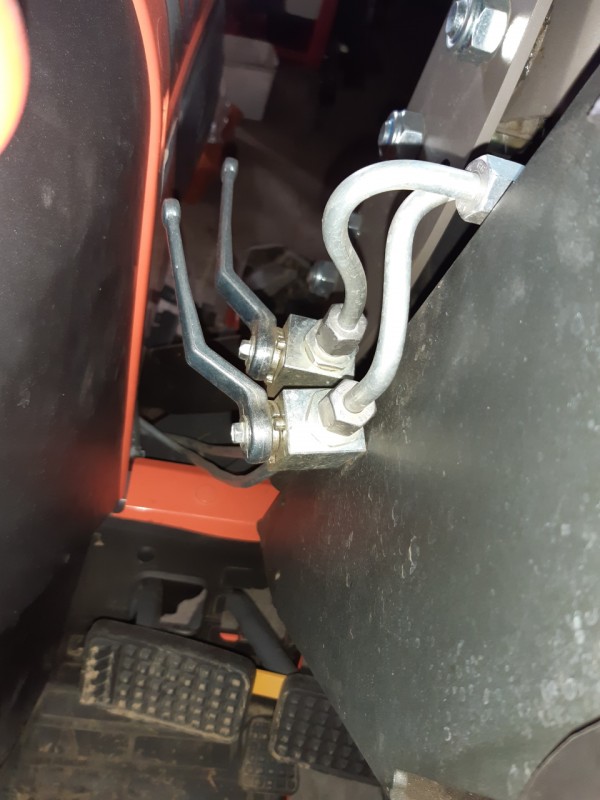

- Montageplatz Absperrhähne
-
- Montageplatz Absperrhähne
-
- Verlauf Leitungen zu Absperrhähne
-

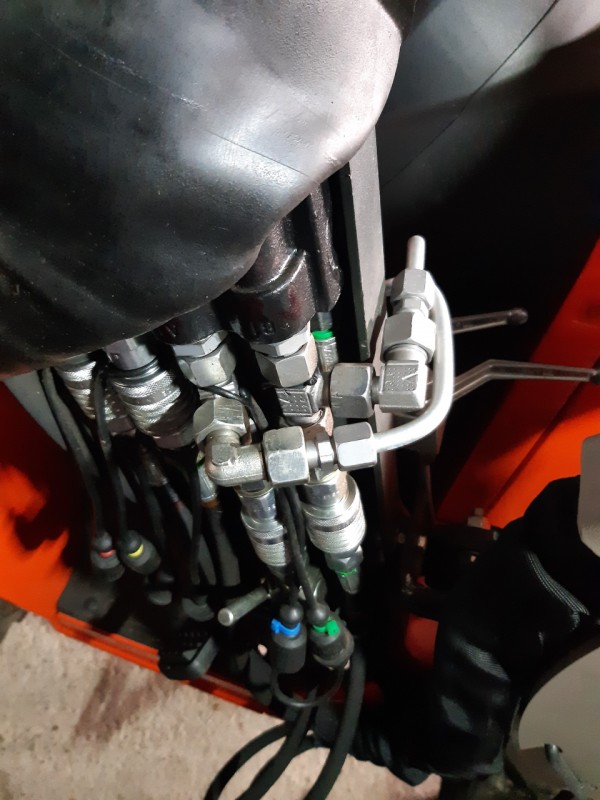

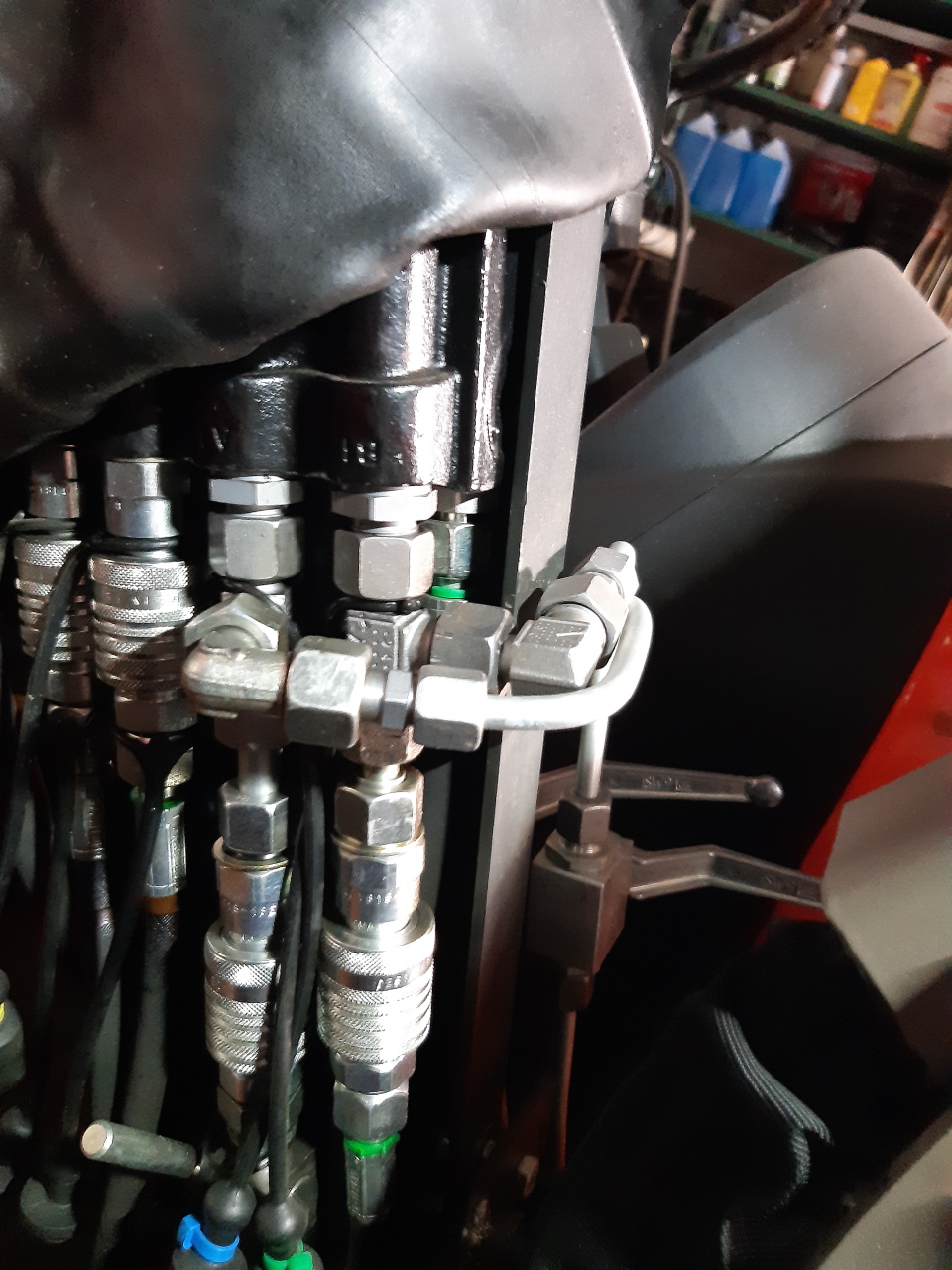

- Anschluss an Steuergerät
-
- Anschluss an Steuergerät
Gruß Patrick
-
Patrick1031 - Beiträge: 240
- Registriert: Do Mai 23, 2013 15:18
- Wohnort: Hessen
Re: Kleintraktor Fronthydraulik anbauen
von manas » Sa Apr 10, 2021 5:41
Hallo Patrick!
Eine ganz andere Frage: Betreibst du auf deinem B1220 auch ein Mulchgerät? Wenn ja, welche Breite geht da aus deiner Erfahrung maximal? Sichel oder Schlegelmulcher?
Bin gerade dabei ein Mulchgerät zu kaufe und bin mir nicht sicher welche Breite ich kaufen soll.
Vielen Dank im Voraus!
L.G.
Fred
Eine ganz andere Frage: Betreibst du auf deinem B1220 auch ein Mulchgerät? Wenn ja, welche Breite geht da aus deiner Erfahrung maximal? Sichel oder Schlegelmulcher?
Bin gerade dabei ein Mulchgerät zu kaufe und bin mir nicht sicher welche Breite ich kaufen soll.
Vielen Dank im Voraus!
L.G.
Fred
- manas
- Beiträge: 1092
- Registriert: So Sep 04, 2005 9:50
- Wohnort: Linz - Oberösterreich - Österreich
Re: Kleintraktor Fronthydraulik anbauen
von Pumuckel » Sa Apr 10, 2021 17:28
Hallo Fred,
Also ich hab bei meinen Eltern einen Kubota B10, 10 PS (Facelift B5001) mit del Morino Funny Mulcher (bei Agrieuro gekauft mit eigennamen) ca. 80cm Breit. Y Messer. Das geht gut, auch in hohem Gras.
Einen Meter würde der auch noch packen, muss man halt langsam fahren.
Y messer würde ich empfehlen, die brauchen wenig Leistung.
Die Erfahrungen mit deinem B1121 interessieren mich, ich würde wohl einen mit Frontlader kaufen, da ums Haus einiges zu tun wär.
Die Motorleistung hat mir immer gereicht, beim 1220 u. 1121 ist der Allrad z.b. nicht Abschaltbar, Hydraulikleistung geringer...ein gebrauchter B1410 scheint mir fast attraktiver. Das Einstiegsmodell ist jedesmal abgespeckt worden...schade.
Wobei ich den B10 auch meistens mit Allrad fahre, ich weis nur nicht was ist, wenn noch gewicht auf der VA ist.
Also ich hab bei meinen Eltern einen Kubota B10, 10 PS (Facelift B5001) mit del Morino Funny Mulcher (bei Agrieuro gekauft mit eigennamen) ca. 80cm Breit. Y Messer. Das geht gut, auch in hohem Gras.
Einen Meter würde der auch noch packen, muss man halt langsam fahren.
Y messer würde ich empfehlen, die brauchen wenig Leistung.
Die Erfahrungen mit deinem B1121 interessieren mich, ich würde wohl einen mit Frontlader kaufen, da ums Haus einiges zu tun wär.
Die Motorleistung hat mir immer gereicht, beim 1220 u. 1121 ist der Allrad z.b. nicht Abschaltbar, Hydraulikleistung geringer...ein gebrauchter B1410 scheint mir fast attraktiver. Das Einstiegsmodell ist jedesmal abgespeckt worden...schade.
Wobei ich den B10 auch meistens mit Allrad fahre, ich weis nur nicht was ist, wenn noch gewicht auf der VA ist.
-
Pumuckel - Beiträge: 1838
- Registriert: Fr Dez 15, 2006 15:07
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » Sa Apr 10, 2021 17:52
Der permanente Allrad hat mir noch nie Probleme gemacht. Kenne halt den Unterschied zu abschaltbar nicht. Da stört das nicht.
Ich habe einen 1Mtr. Mulcher mit Y Schlegeln. Damit habe ich am 1220 keine Leistungsprobleme. Vom Gewicht her schon eher, man braucht halt ein Frontgewicht, dann ist auch das kein Problem.
Allerdings muss der Mulcher bei mir kein hohes Gras mulchen. Ist es mal 20cm wird wieder gemulcht (Hausgarten halt).
Ich habe einen 1Mtr. Mulcher mit Y Schlegeln. Damit habe ich am 1220 keine Leistungsprobleme. Vom Gewicht her schon eher, man braucht halt ein Frontgewicht, dann ist auch das kein Problem.
Allerdings muss der Mulcher bei mir kein hohes Gras mulchen. Ist es mal 20cm wird wieder gemulcht (Hausgarten halt).
Gruß Patrick
-
Patrick1031 - Beiträge: 240
- Registriert: Do Mai 23, 2013 15:18
- Wohnort: Hessen
Re: Kleintraktor Fronthydraulik anbauen
von manas » So Apr 11, 2021 5:54
Danke Patrick und Pumuckel für die Erfahrungen mit den Mulchern.
Habt ihr einen Tipp, welcher günstig ist und doch nicht made in China?
Habe jetzt in die engere Auswahl den Deleks, den Agrieuro und den Keymex, welchen von denen würdet ihr kaufen?
Der Deleks Mulcher hat als Einziger die Gehäuseversteifungen an der Außenseite und im Messerraum ist alles glatt, vielleicht besser zu reinigen?
L.G.
Fred
Habt ihr einen Tipp, welcher günstig ist und doch nicht made in China?
Habe jetzt in die engere Auswahl den Deleks, den Agrieuro und den Keymex, welchen von denen würdet ihr kaufen?
Der Deleks Mulcher hat als Einziger die Gehäuseversteifungen an der Außenseite und im Messerraum ist alles glatt, vielleicht besser zu reinigen?
L.G.
Fred
- manas
- Beiträge: 1092
- Registriert: So Sep 04, 2005 9:50
- Wohnort: Linz - Oberösterreich - Österreich
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » So Apr 11, 2021 12:17
Habe mir die genannten Modelle mal angeschaut, je als 1 Meter (+- 5cm) Version.
Den Deleks und den Agrieuro finde ich ganz interessant, liegen Preislich ja eng beieinander.
Der Keymex ist etwas teurer, ein Produktionsland ist nicht angegeben.
Als Alternative würde ich nochmal den Stark Mulcher mit ins Spiel bringen. Die habe ich mir beim Händler mal angesehen und fand ihn auch ganz Stabil. Preislich liegt er in der 95cm Version unter den oben genannten.
Mein Mulcher ist ein Agritec Mulcher. Diesen konnte ich wenig genutzt aus der Verwandtschaft übernehmen. Er ist ca. 20 Jahre alt, hat aber noch nicht viel gearbeitet. Hätte ich einen neuen Kaufen müssen hätte ich wahrscheinlich einen Stark genommen, auch weil der Händler vor Ort diese Vertreibt. Gem. dem Händler kommen diese aus Polen.
Den Deleks und den Agrieuro finde ich ganz interessant, liegen Preislich ja eng beieinander.
Der Keymex ist etwas teurer, ein Produktionsland ist nicht angegeben.
Als Alternative würde ich nochmal den Stark Mulcher mit ins Spiel bringen. Die habe ich mir beim Händler mal angesehen und fand ihn auch ganz Stabil. Preislich liegt er in der 95cm Version unter den oben genannten.
Mein Mulcher ist ein Agritec Mulcher. Diesen konnte ich wenig genutzt aus der Verwandtschaft übernehmen. Er ist ca. 20 Jahre alt, hat aber noch nicht viel gearbeitet. Hätte ich einen neuen Kaufen müssen hätte ich wahrscheinlich einen Stark genommen, auch weil der Händler vor Ort diese Vertreibt. Gem. dem Händler kommen diese aus Polen.
Gruß Patrick
-
Patrick1031 - Beiträge: 240
- Registriert: Do Mai 23, 2013 15:18
- Wohnort: Hessen
Re: Kleintraktor Fronthydraulik anbauen
von manas » So Apr 11, 2021 15:38
Hallo Patrick, Stark Mulcher habe ich auch schon angesehen aber die haben leider keinen Sichelmulcher.
Hast du deine Fronthydraulik selber gebaut oder welches Fabrikat hast du genommen?
P.S.
Blicke mit den Hydraulikleitungen für die Fronthydraulik nicht durch, vielleicht hilft es mir, wenn ich mir ein Werkstathandbuch kaufe.
L.G.
Fred
Hast du deine Fronthydraulik selber gebaut oder welches Fabrikat hast du genommen?
P.S.
Blicke mit den Hydraulikleitungen für die Fronthydraulik nicht durch, vielleicht hilft es mir, wenn ich mir ein Werkstathandbuch kaufe.
L.G.
Fred
- manas
- Beiträge: 1092
- Registriert: So Sep 04, 2005 9:50
- Wohnort: Linz - Oberösterreich - Österreich
Re: Kleintraktor Fronthydraulik anbauen
von Patrick1031 » So Apr 11, 2021 16:41
Die Fronthydraulik ist ein kompletter Eigenbau aus dem was halt Zuhause so rumfliegt (oder schnell besorgt werden kann ).
Sie wurde selbst gebaut da ich bei einer gekauften die Befürchtung hatte mit dem Lader bzw. beim abbauen des Laders behindert zu werden. Aus diesem Grund kann ich die Unterlenker komplett abnehmen.
Mittlerweile weiß ich aber das es bei der originalen Kubota (Kova) Hydraulik ohne Gerätedreieck auch funktioniert hätte.
Was ist denn genau das Problem bei den Hydraulikleitungen? Der Anschluss des Steuergerätes an den Schlepper oder der Anschluss der Fronthydraulik an das Steuergerät? Ob das im Werkstatthandbuch behandelt wird kann ich nicht sagen, habe bis jetzt noch nicht gefunden wo ich (deutsches) herbekommen könnte.
). Sie wurde selbst gebaut da ich bei einer gekauften die Befürchtung hatte mit dem Lader bzw. beim abbauen des Laders behindert zu werden. Aus diesem Grund kann ich die Unterlenker komplett abnehmen.
Mittlerweile weiß ich aber das es bei der originalen Kubota (Kova) Hydraulik ohne Gerätedreieck auch funktioniert hätte.
Was ist denn genau das Problem bei den Hydraulikleitungen? Der Anschluss des Steuergerätes an den Schlepper oder der Anschluss der Fronthydraulik an das Steuergerät? Ob das im Werkstatthandbuch behandelt wird kann ich nicht sagen, habe bis jetzt noch nicht gefunden wo ich (deutsches) herbekommen könnte.
Gruß Patrick
-
