Am Dienstag ist mir beim Brennholzschneiden mit der Wippsäge ein Klemmer passiert - das Blatt ist gestanden und der Motor drehte.

Ich hab ausgeschalten, das Meterstück rausoperiert und dann wieder eingeschalten.

Ich wollte einschalten aber irgendwie war das Blatt locker und hat fürchterlich laut getan.

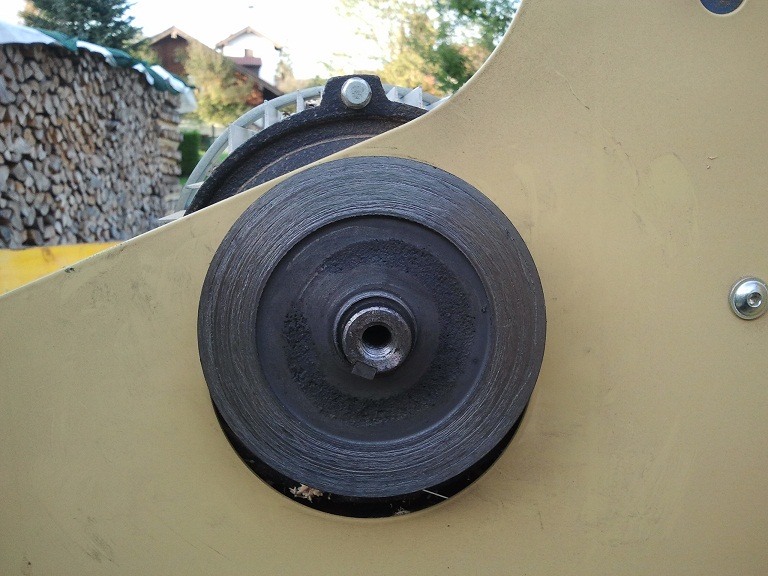

dann hab ich mal das Blatt ausgebaut und der Distanzring, der das Blatt auf Mitte halten soll war nicht mehr da.

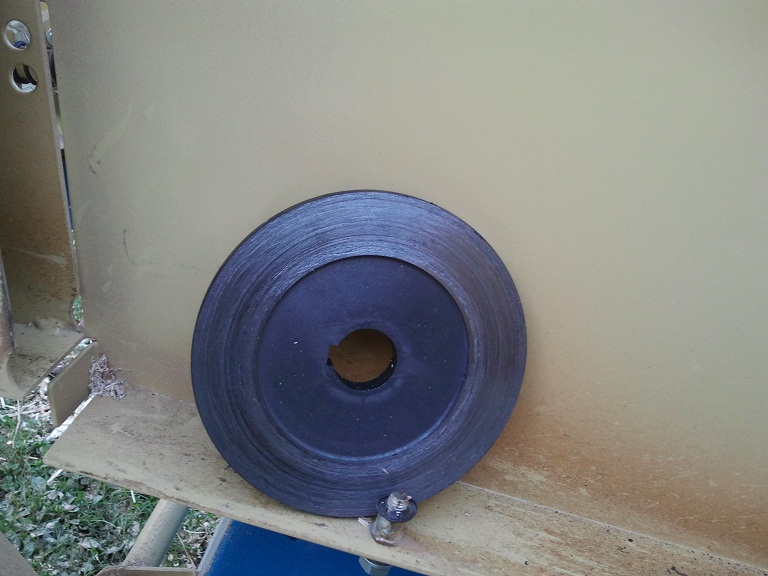

Außerdem sind auf den beiden Flanschteilen und auf dem Sägeblatt leichte Riefen kreisrund um den Mittelpunkt.








Anfangs dachte ich mir dass das halb so wild ist, weil ich meinte der Reduzierungsring ist ein extra Teil, aber der hängt am Flansch.

wo treibe ich einen Ring der Reduzierung 24-30 mit Passfedernut auf ?

Ich glaub sowas gibt es nicht.

was meint ihr dass der neue Flansch kostet, oder habt ihr andere Vorschläge was ich machen könnte.

Wie sollte ich am besten mit den Riefen verfahren ?

Ich könnte mir auch einen neuen Flansch drehen (man hat ja mal einen Beruf gelernt^^)

Bin für jeden Tip dankbar

Servus Schosi,
bei dir is da aber ganz schön was abgegangen...

ich würde alle Teile der Sägeblattaufnahme erneuern, alles andere währe meiner Meinung nach ein spiel mit dem Leben

überprüf auch mal die Motorlager, nicht dass die auch was abbekommen haben...

naja so schlimm war´s eig. garned^^

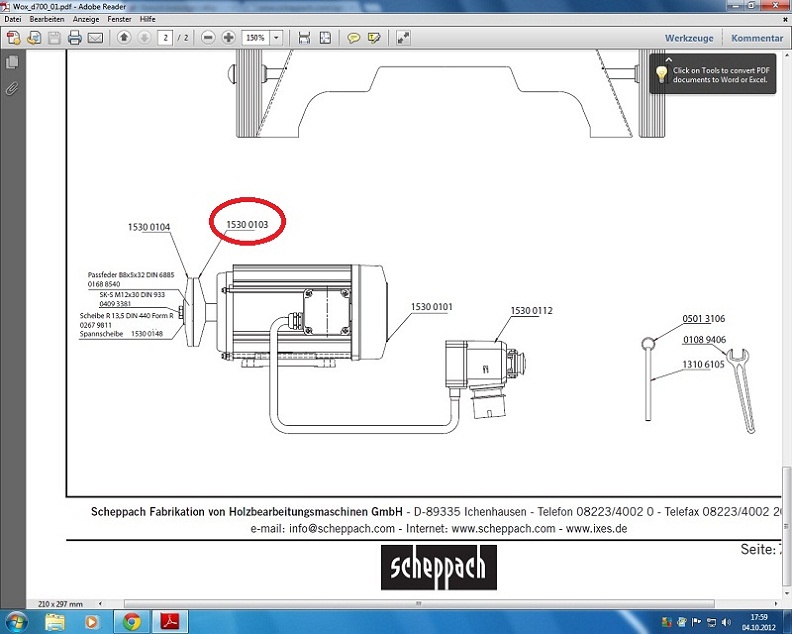

das Teil wär das :

hat zufällig jemand sowas rumliegen ?

Ring lässte dir drehen oder kaufst einen in der benötigten Maße.
Die Nut machste per Feile oder kennt man sowas heut zu Tage nicht mehr

Hallo!

Und Du bist sicher, daß da überhaupt ein Reduzierring drinnen war?
Welchen Durchmesser hat der Flansch am Innenring?
Das Blatt hat nichts abbekommen?
Vielleicht hast Du jetzt ein "Schwankblatt" (hatten Tischler früher, um verschieden breite Nuten zu "fräsen", macht einen Mordskrach) ...

Gruß F

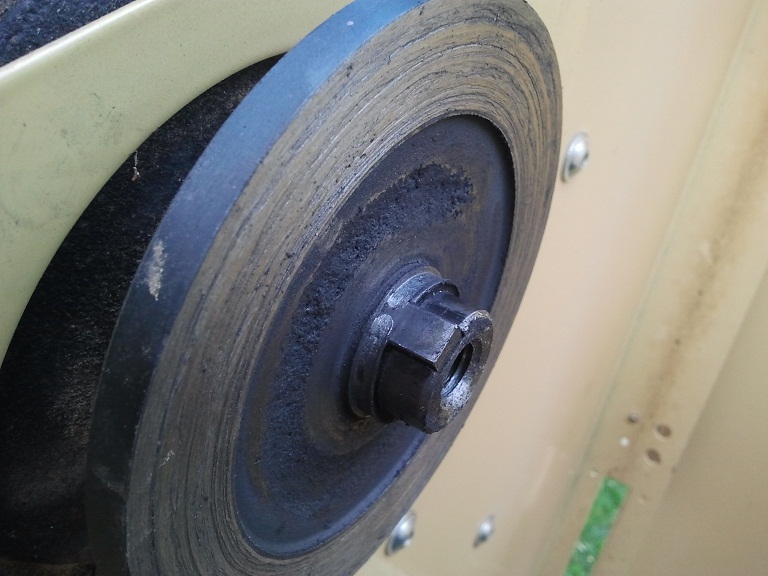

JA das Ding das so eingelaufen ist, ist der Ring, der halt ein Teil mit dem Flansch ist.

Fadinger hat geschrieben:Welchen Durchmesser hat der Flansch am Innenring?

Welchen Durchmesser ?

die Motorwelle hat 24

das Loch im Blatt hat 30

welches Maß meinst du ?

nein den Blatt fehlt denk ich nicht.

Ich hatte es heute in der Arbeit dabei und habs mal auf den großen ebenen schwarzen Granitstein gelegt

JA dass man den Ring drehen kann hab ich mir schon fast gedacht^^

aber die Passfeder steht doch so weit raus dass der Ring eigentlich aufgeschnitten wird und nicht nur eine Ausklinkung fehlt.

ist möglich, kenne die Maße deiner Passfeder nicht.

ich wer´s so machen:

Welle nehmen

Aussen 30H... drehen

Innen 24h ... drehen

dann das ganze nicht abstechen sondern am Reststück belassen

Auf der Fräse einmal mit dem 8ter Fräser durch (8mm hast die Passfeder)

und das ganze dann absägen und auf der Flächenschleifmaschine mit Magnettisch niederspannen und auf kleiner 3mm (Blattstärke) parallel schleifen.

3mm ist doch zu wenig!
Deine Scheiben was das Blatt klemmen sind doch abgesetzt??? Da kannste den Ring wenigstens 8mm machen.

Rohmaterial: nen gezogenden 30mm Voll, in st52....hat eine H9 Passung.
Wobei die H-Passung an deinen Stücken rellatief sind (sind doch schon eingelaufen) bzw. haste da eh keine richtige Passung mehr.

Hallo!

WaldbauerSchosi hat geschrieben:Welchen Durchmesser ?

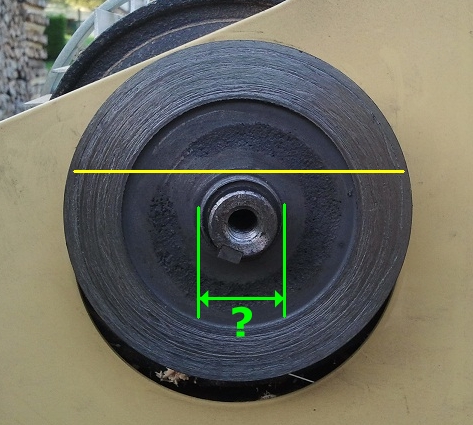

Diesen ... Und lege mal bitte ein Lineal über den Flansch, so wie mit der geben Linie angedeutet, und mache ein Foto von der Seite ...

Gruß F

Hallo Schosi,

ich hab die selbe Säge und kann mich nicht errinnern, dass da ein Reduzierring verbaut ist. Der innere Flansch ist wohl mit dem Keil auf der Welle vom Motor festgemacht, der "Ring", auf den Du das Blattl draufsetzen musst ist EIN Stück mit dem Flansch. Schraub einfach dann mal den zweiten Flansch drauf und lass sie laufen. Wenn`s nicht vibriert passt es ja.
Irgendwie würde ich mir auch ein bisschen Sorgen wegen der Lager vom Motor machen.
Eine Maschine mit Keilriemenantrieb würde wohl mehr verzeihen, aber für den Aufpreis gibts wahrscheinlich auch einen neuen Motor.
p.s.: Ich denk, bei so einem Klemmer hätte auch saublöd ein Scheitl durch die Luft fliegen können.....Glück gehabt und weiter unfallfreies Arbeiten!

Gruß Moosbüffe

Moosbüffe hat geschrieben:p.s.: Ich denk, bei so einem Klemmer hätte auch saublöd ein Scheitl durch die Luft fliegen können.....Glück gehabt und weiter unfallfreies Arbeiten!

Hallo,

und ich dachte immer die Wippsägen sind so sicher.
Wieder was gelernt.

Gruß
Dappschaaf

Moosbüffe hat geschrieben:der "Ring", auf den Du das Blattl draufsetzen musst ist EIN Stück mit dem Flansch

ja genau - und der Eiert jetzt ein bisschen.

Moosbüffe hat geschrieben:Schraub einfach dann mal den zweiten Flansch drauf und lass sie laufen. Wenn`s nicht vibriert passt es ja.

hab ich gemacht - passt - läuft sauber und ruhig.

Warum bestellst du bei Scheppach nicht einfach ein Ersatzteil. Sag mal wird die Säge eigentlich bei der Fa. Lutz hergestellt. Meine ist eine Lutz Bison und die sieht nahezu identisch aus.

Da hab ich schon 2x versucht bei denen anzurufen - geht aber keiner hin ... obwohl die sagen dass die bis 17 Uhr da sind bzw. Fr. bis 15 Uhr...

so ein Verein ...

und was total komisch ist, ist dass das Gewinde der Schraube in der Motorwelle ein normales Rechtsgewinde ist.
