Lagersitz auf Welle eingelaufen, wie reparieren?

von **Role0815** » Sa Dez 21, 2019 17:41

Hallo zusammen,

an meinem Vicon DMP2800 hat sich ein Kegelrollenlager der Antriebswelle zum Winkelgetriebe in Rauch aufgelöst und den Lagersitz auf der Welle dabei beschädigt.
Wollte nun ne neue Welle (VNB3782602) kaufen, aber da hauts dich ja aus den Socken was die wollen :cry:

Kann mir einer nen Kontakt zu einer Firma nennen, die Wellen aufarbeiten und mir den Lagersitz wieder herstellen?

Habt Ihr sonst noch nen anderen Vorschlag wie ich die Welle reparieren könnte?

Gruß Role

von **Neo-LW** » Sa Dez 21, 2019 17:46

Moin,

bitte mal Fotos zeigen.

Dann gibt es Lösungsvorschläge.

Olli

von **bauer hans** » Sa Dez 21, 2019 17:51

die welle kann man aufschweissen und abdrehen.

von **Neo-LW** » Sa Dez 21, 2019 18:12

Moin,

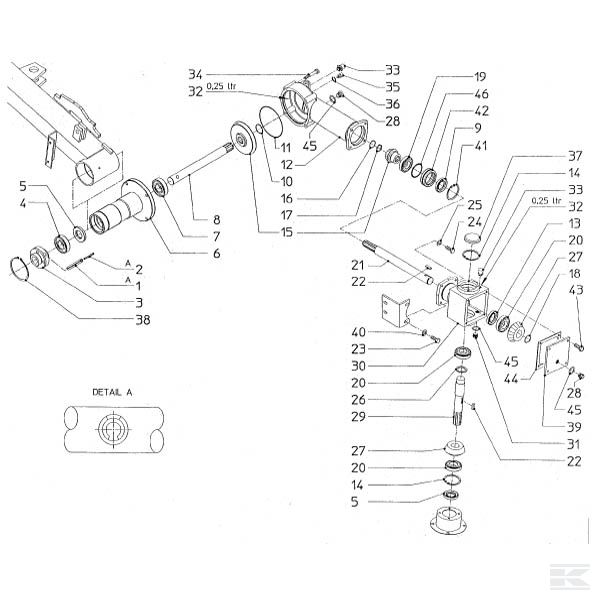

erstmal die Explosionszeichnung:

.

: Kramp_Getriebe.jpg (44.95 KiB) 9752-mal betrachtet

von **Role0815** » Sa Dez 21, 2019 18:16

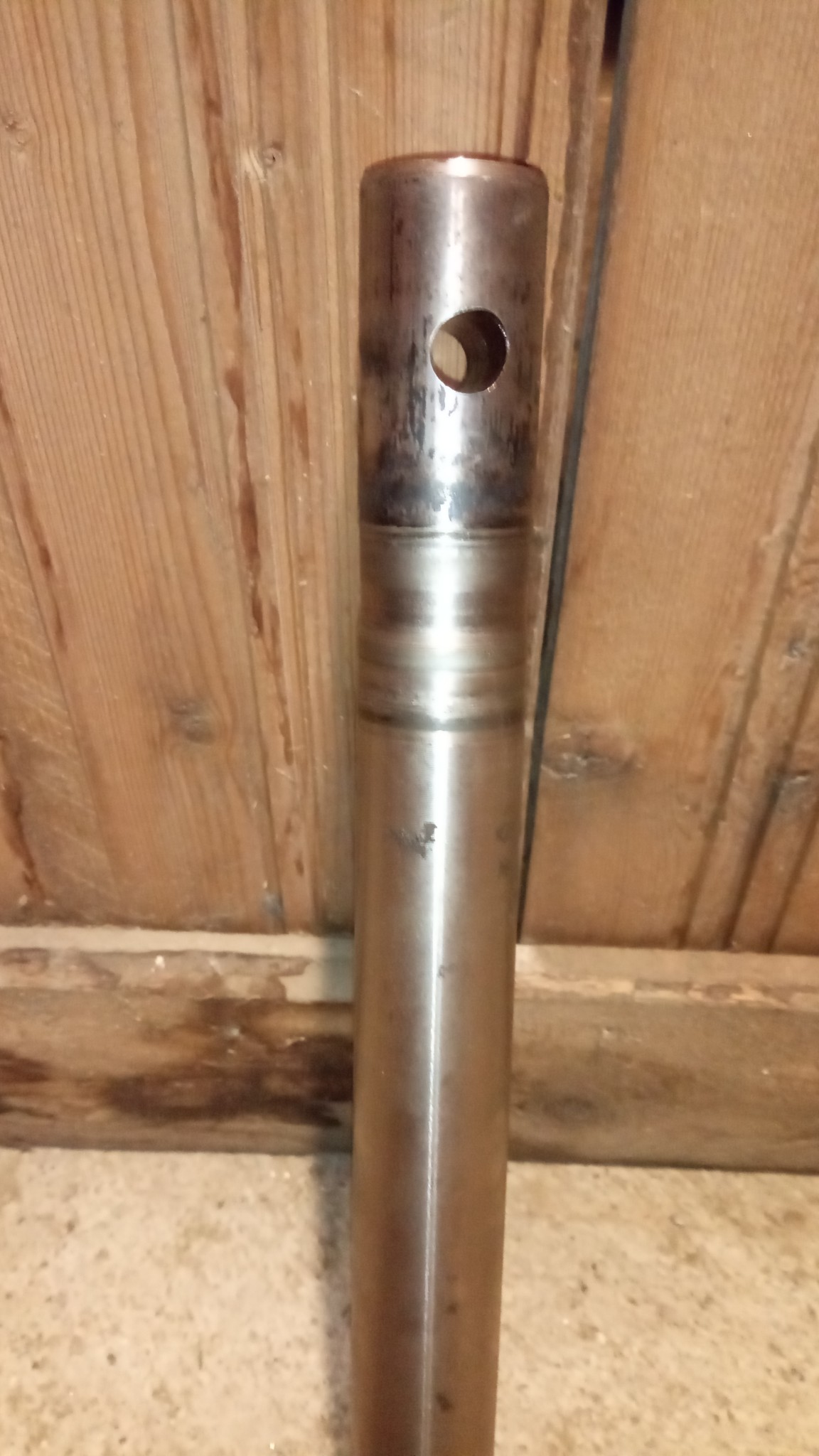

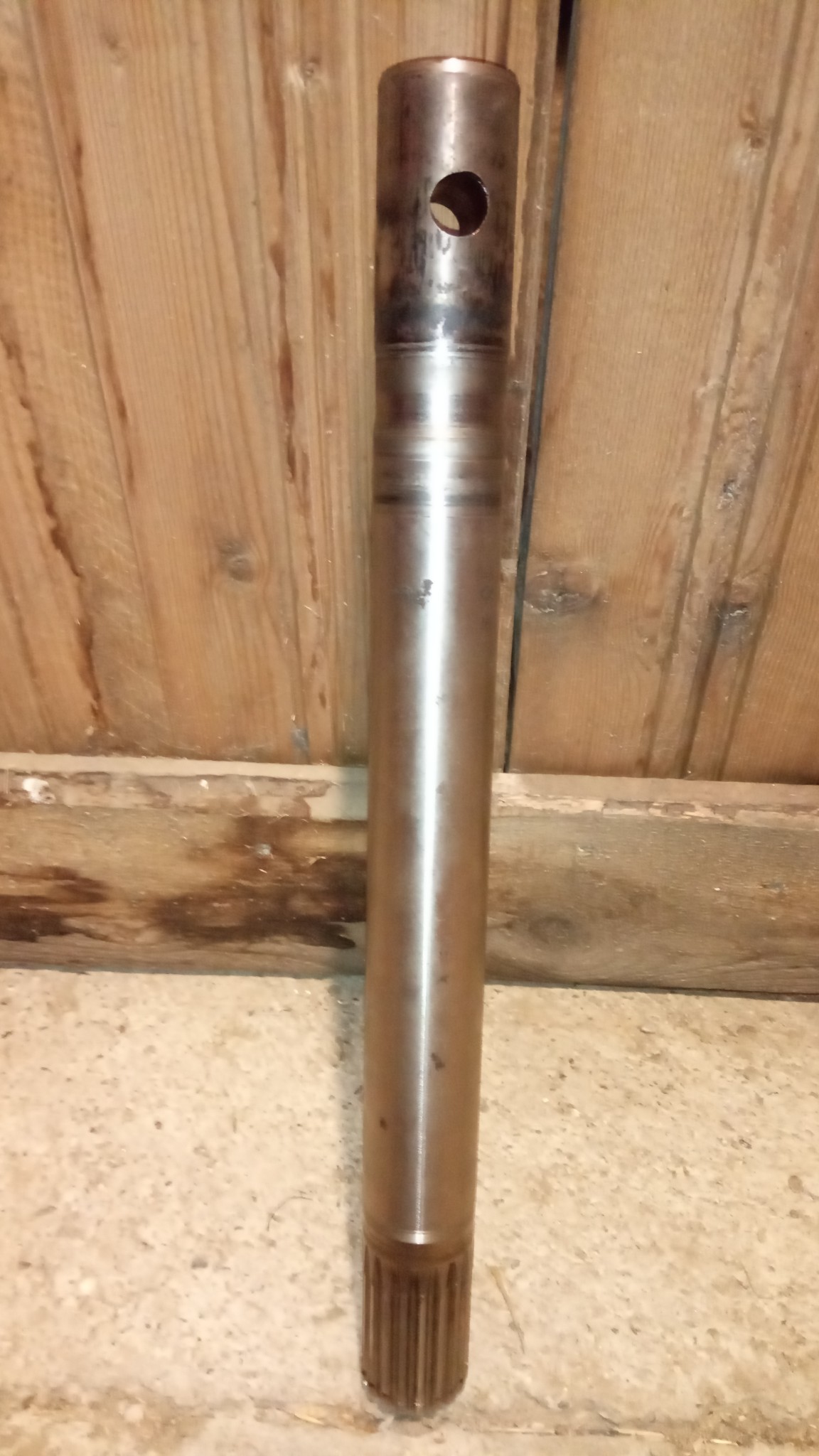

So hab noch schnell Fotos gemacht.

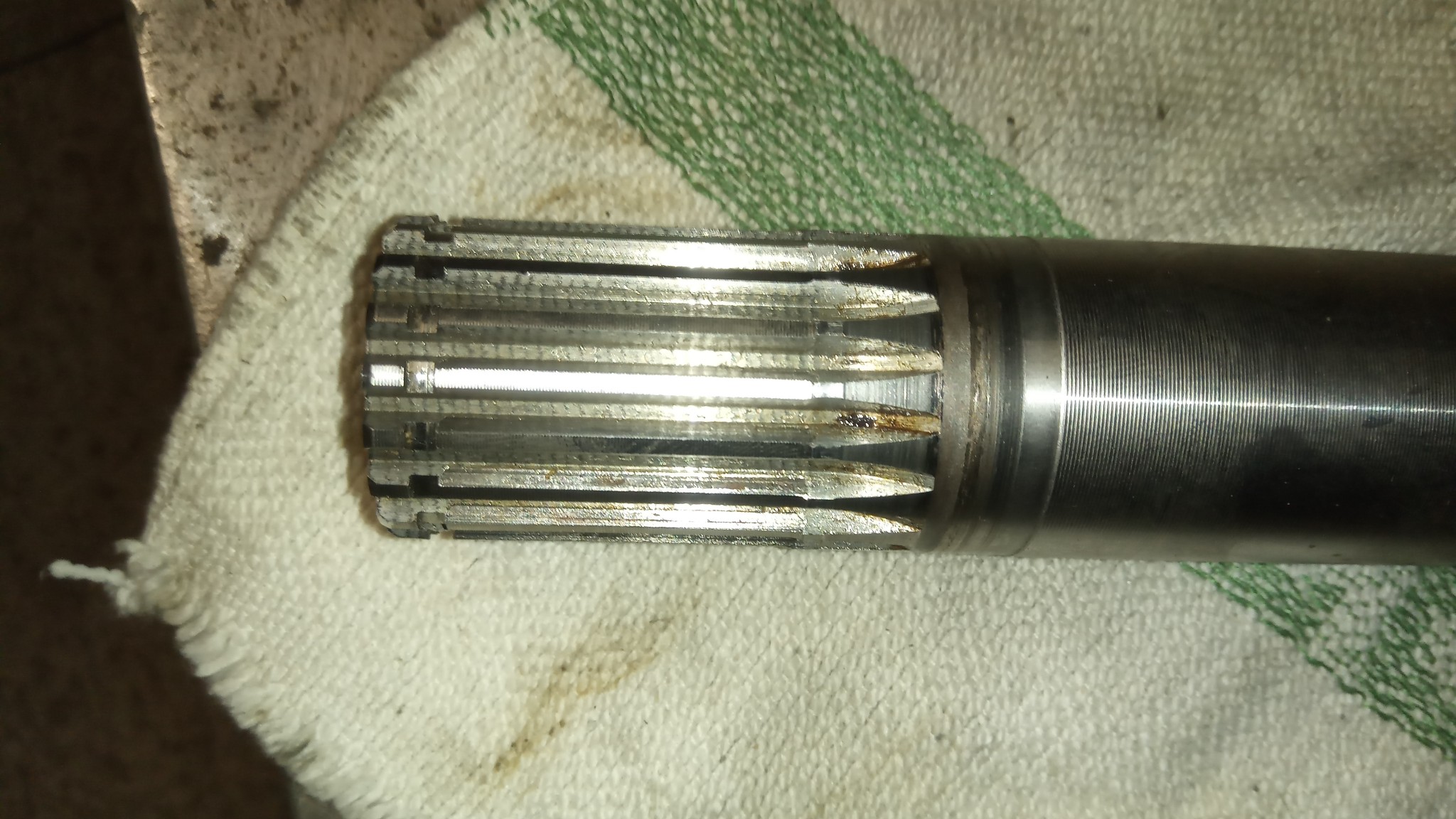

Am Ende auf dem die Verzahnung angebracht ist, ist es nicht so extrem.

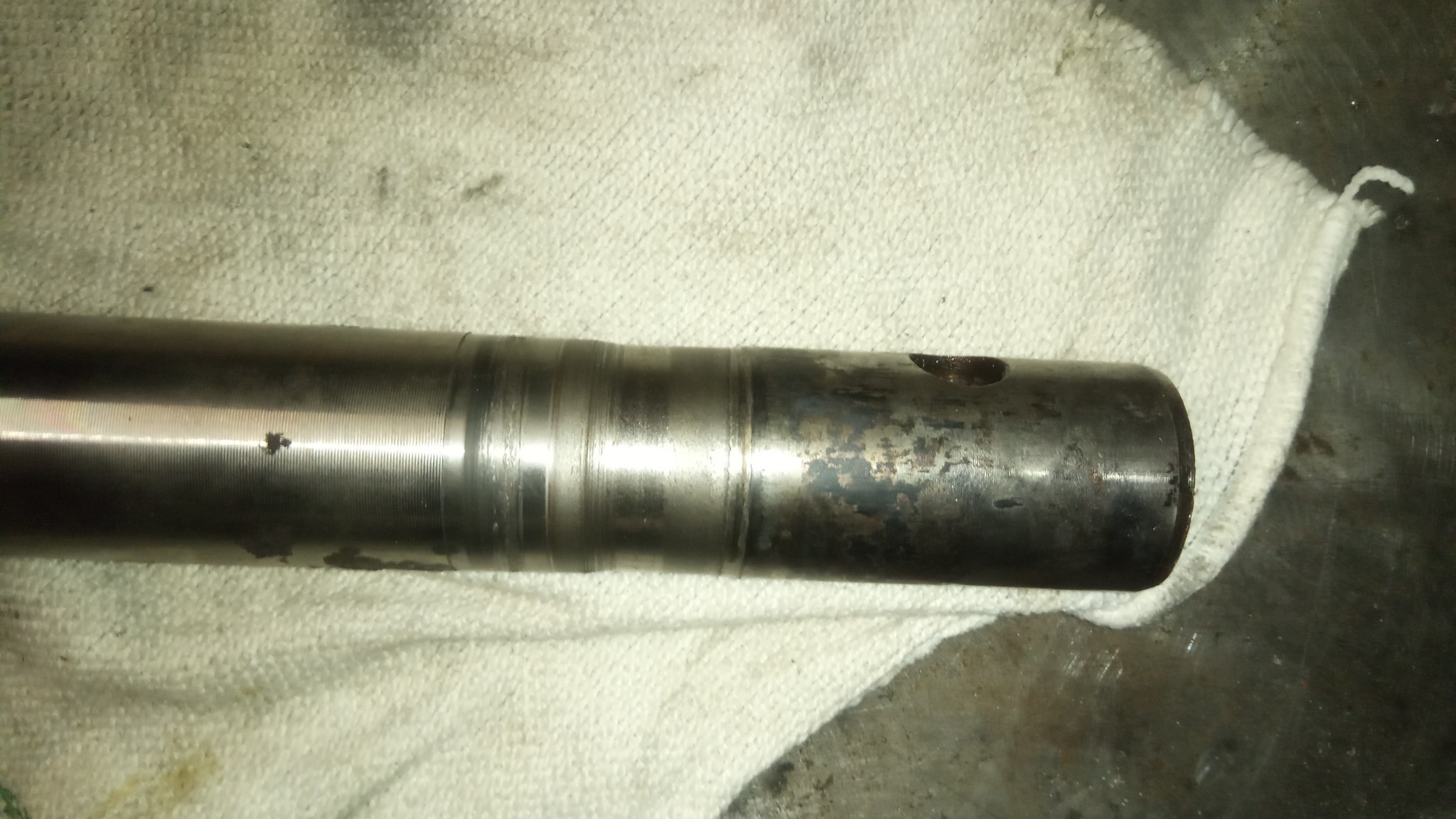

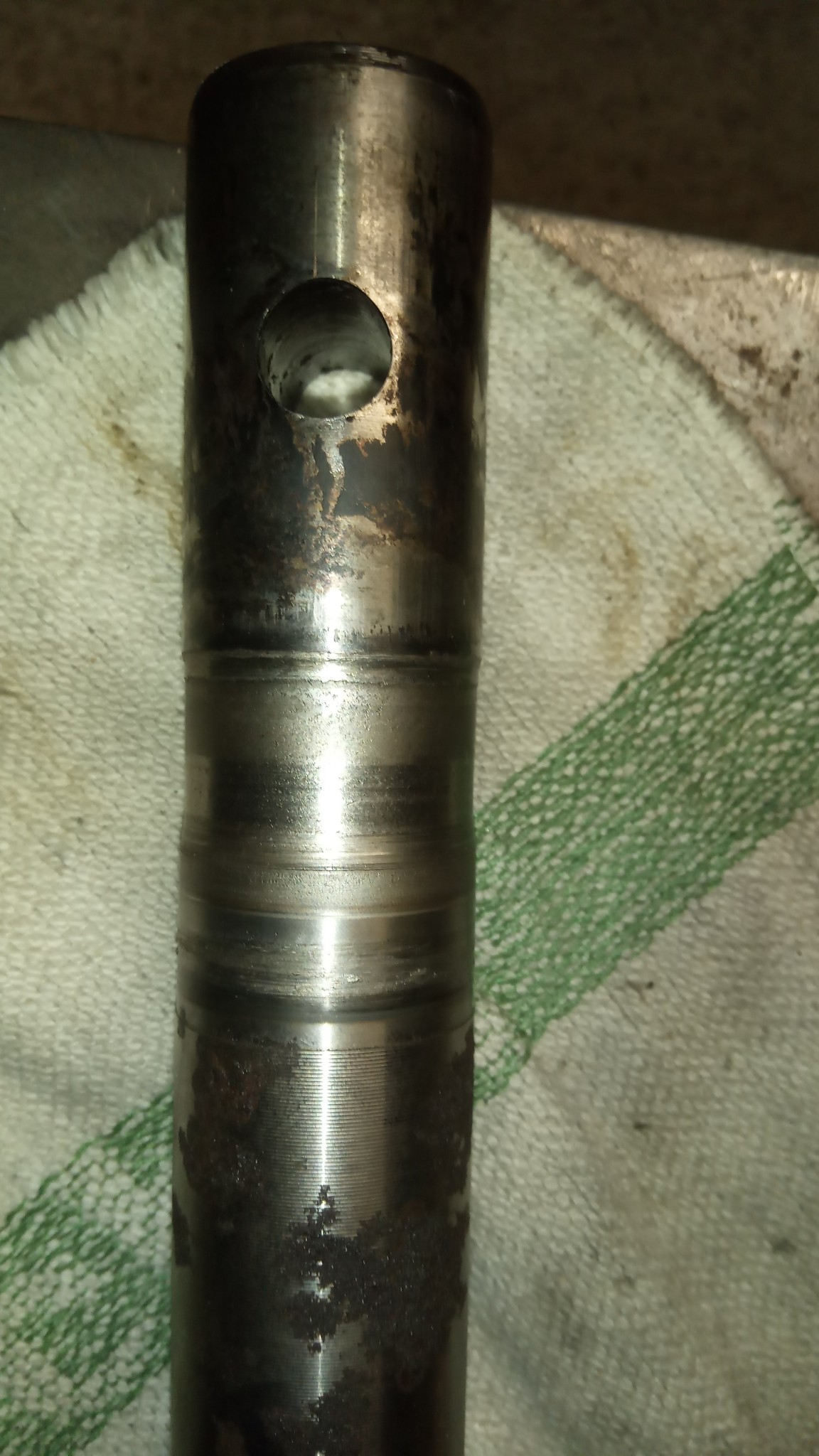

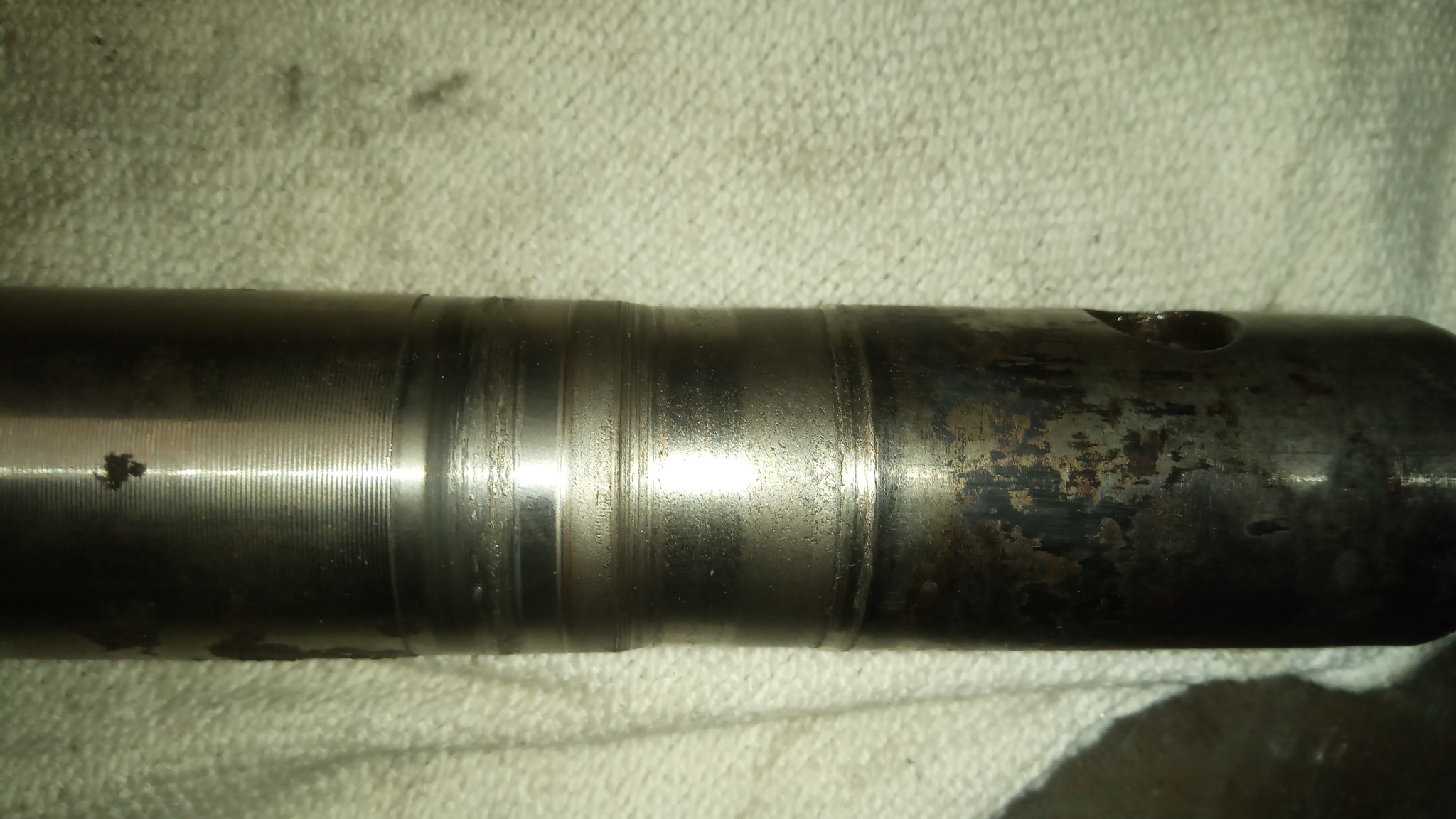

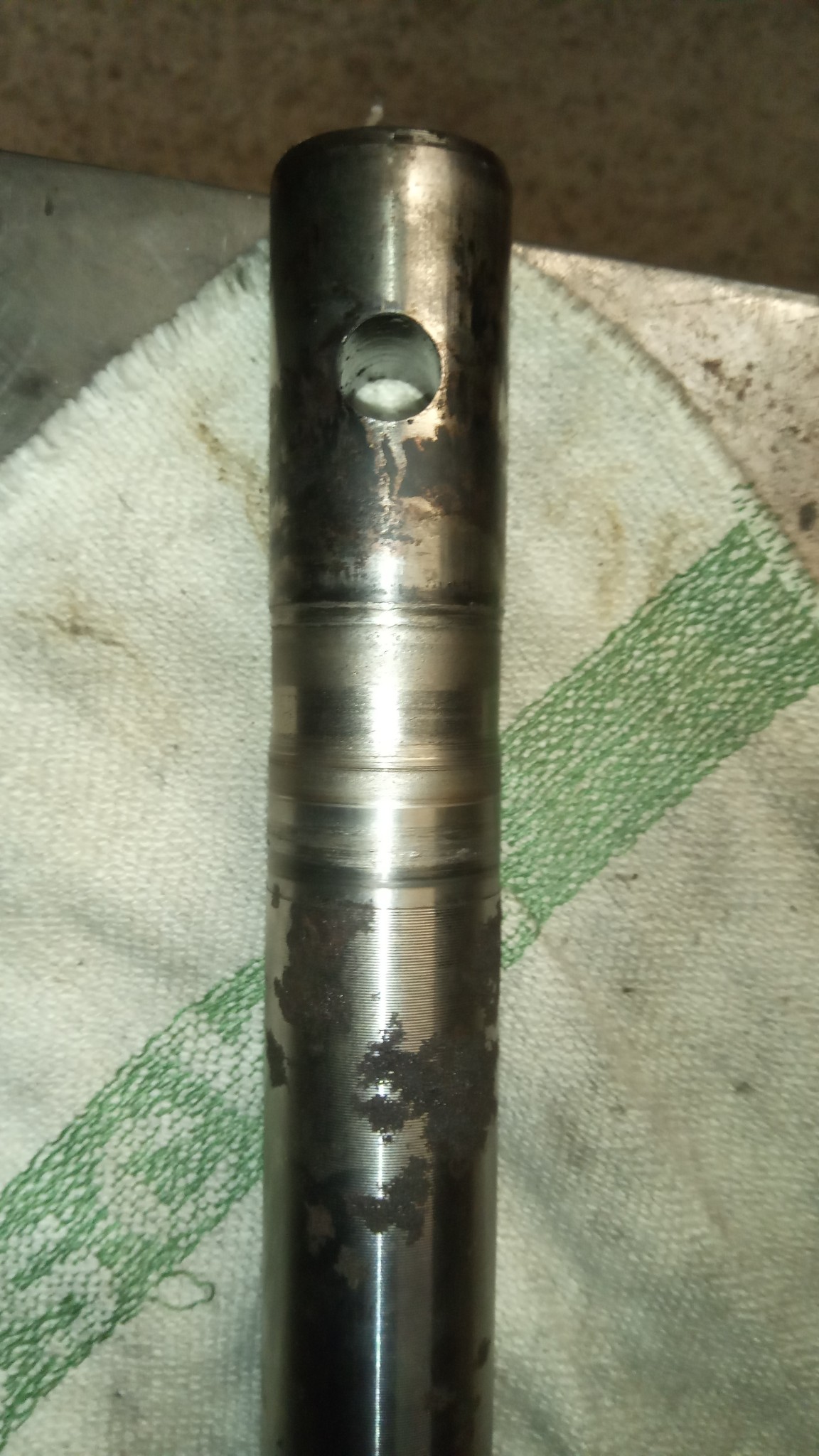

Hier würde ich nichts machen, aber auf der anderen Seite ist der Durchmesser auf ca. 34,30mm eingelaufen. Sollte aber 35h6 haben.

von **Neo-LW** » Sa Dez 21, 2019 18:32

Moin,

das fehlen ja nur 0,35 mm ringsrum.

Würde ich beim Hydraulik-Onkel Aufchromen und Schleifen lassen.

Thermisch könnte man aufspritzen.
Halte ich aber - ebenso wie Schweißen - für nicht zielführend,
weil man ja dann im Anschluß die Welle neu härten müsste.

Olli

von **AEgro** » Sa Dez 21, 2019 18:36

Bei uns in der Gegend könnte ich dir diese Firma empfehlen.
http://www.fuewesi.de/dienstleistungen.html
Die sind mit mobilenen Geräten auch in ganz Deutschlad / halb Europa unterwegs, arbeiten aber natürlich auch stationär in Schefflenz.
Deine Welle wäre ja leicht zu verschicken.
Einfach mal anrufen und Bilder und Maße mailen, damit die dir einen Kostenvoranschlag machen können, falls du keine Firma bei dir in der Nähe findest.
Gruß AEgro

von **038Magnum** » Sa Dez 21, 2019 18:41

Servus,

diese Wellen sind nicht ganz grundlos so teuer.

Möglichkeit a.) aufschweißen und abdrehen. Je nach Vorgabe randschichthärten.

Möglichkeit b.) die Welle weiter abdrehen und eine Hülse in passendem Maß aufziehen und ggf. auf Passung abdrehen. Dürfte geringfügig günstiger sein als Möglichkeit a.

Was soll die neue Welle denn kosten?

besten Gruß

von **berlin3321** » Sa Dez 21, 2019 19:25

Welle abdrehen lassen und Buchse aufschrumpfen. Z.B aus einer Hydraulikstange.

Macht z.B. die Dreherei in 21266 Jesteburg, heißt Hans K......?

MfG Berlin

von **Role0815** » Sa Dez 21, 2019 20:05

Danke für eure bisherigen Antworten.

Ich würde Sie am liebsten aufschweißen und abdrehen lassen.
Aufbuchsen möchte ich eigentlich nicht.

Preislich liegt eine neue Welle bei ca. 650€

von **Neo-LW** » Sa Dez 21, 2019 20:09

Moin,

dann muß man anschließend die Welle neu härten.

Deswegen würde ich nur Aufchromen und Schleifen.

Olli

von **Ecoboost** » Sa Dez 21, 2019 20:11

Hallo,

frag doch mal bei "Schrauber" an:
http://www.diephaus-landmaschinenservice.de/

Gruß

Ecoboost

von **Redriver** » Sa Dez 21, 2019 20:47

Hallo,
es wurde jetzt vielfach geschrieben das die Welle nach dem bearbeiten wie Schweißen und so wieder gehärtet werden muß, ist die Welle den überhaupt hart oder so.
Soll eine Top Instandsetzung erfolgen oder kann es auch etwas im Bereich Forschung und Entwicklung sein. Wir haben bei uns im Betrieb des öfteren schon Wellen aufgerändelt und auf Maß gedreht und anschliesend das neue Lager aufgeklebt, hält in 90% der Fälle gut. Rändeln geht halt nur wenn die Welle nicht zu hart ist . Habe schon mal für einen Freund eine Eingelaufene Fräswelle aufspritzen lassen ( D 100mm und länge ca 1200mm ) waren damals 2 Lagersitze mit auf Maß schleifen hat ca 400 € gekostet. Da sollte so eine Welle schon deutlich billiger sein.

von **Role0815** » Sa Dez 21, 2019 20:55

Also meiner Meinung nach ist die Welle nicht Randschicht hart. Für was auch?

von **Neo-LW** » Sa Dez 21, 2019 20:59

Moin,

na, da ist doch eine Zahnung dran.

Wenn es 'Gummistahl' wäre, würde die Zahnung wohl den ersten Betriebstag nicht überleben.

Ich vermute mal, die Welle ist aus 42CrMo4 - Oberflächengehärtet.

Das mit dem Aufrändeln hatte ich nicht auf dem Schirm.
O.K., kann man versuchen, und dann das Lager aufkleben.
Ist aber so ein wenig 'Heimwerkerlike'.

Olli
