Hallo zusammen,

wir möchten bei unserer neuen Saphir 9 hinten zwei kleine Arbeitsscheinwerfer nachrüsten. Da dies mit dem LTE/Ecodrill Computer geschaltet werden nun meine Frage, wo werden die anschgeschlossen?
Wahrscheinlich wird ja in dem Verteilerkasten angeschlossen richtig? Nur wo genau? Hatte den Kasten noch nicht offen da die Maschine noch nicht am Hof ist, ich aber alles vorbereiten wollte.

Vielleicht kann ja jemand helfen

Den Verteilerkasten aufschrauben und mal reinschauen?
Vermutlich wird aber nur eine Kennung dort zu finden sein. Ist der von Mueller? Dann dort nachfragen

Du wirst dank ISO-Bus bei der Saphir 9 nicht um den Erwerb des Originalen Kabelbaumes herum kommen. Der hat nämlich irgend einen Stecker mit irgend einer Kabelbelegung, der irgendwo am Jobrechner eingesteckt wird.

An die Rücklichter anschließen und mit einer chinesischen Funkfernsteuerung schalten würde immer gehen, aber wenn es schon in der Maschinensteuerung vorgesehen ist, vielleicht doch zu popelig.

Von welchem Hersteller die neue Steuerung der Saphir 9 ist weiß ich so noch nicht. Wie gesagt, kommt erst mitte der Woche und wollte mich schonmal vorbereiten.
Isobus hat die Maschine eigentlich nicht?! Ist der Nachfolger der Saphir 7.
wieviel Strom kann ich denn von den Rücklichtern abzwacken?
Unschöne Lösung wäre sonst noch nen extra Kabel mit dreipoligen Stecker…

Die Stand/Rücklichter sind schlepperseits meist mit 8A je Seite abgesichert, was knapp 100 W entspricht. Davon können bis zu 40 W für 4 x 10W Birnen benötigt werden (Schlepper und Gerät je vorn/hinten) so dass genug Luft für ordentliche LED bleibt. Da die Funkschalter meist sowieso 4 Kanäle haben, kann man beide Seiten nutzen. Das reicht immer.
LED arbeiten meist ab 10 Volt normal, sodass auch etwas Spannungsabfall auf der Lichtleitung kompensiert wird.

Geh mal bei Lemken von Mueller aus.

Zu jedem Maschinenmodell gibt es einen Belegungsplan. Den Belegungsplan, der zu Ihrer Maschine
passt, erhalten Sie von Ihrem Ansprechpartner bei Müller-Elektronik.
In der nächsten Tabelle finden Sie Erklärungen von Texten, die Sie im Belegungsplan finden

https://mueller-elektronik.de/produkte/ ... 78#produkt

Okay, ich hab das wohl alles in einen Topf geworfen. Tut mir leid.

Die Drille hat jedenfalls einen Jobrechner. Ob ISO-Bus oder nicht, spielt hierbei ja auch keine Geige. Das ist jedenfalls nicht mehr mit der alten "Sammelbox" der Saphir 7 vergleichbar. Zumindest ist auch hier jetzt die Zukuft angelangt, und die analogen Elektroniken sind verschwunden.

Todde hat geschrieben:Geh mal bei Lemken von Mueller aus.

Zu jedem Maschinenmodell gibt es einen Belegungsplan. Den Belegungsplan, der zu Ihrer Maschine
passt, erhalten Sie von Ihrem Ansprechpartner bei Müller-Elektronik.
In der nächsten Tabelle finden Sie Erklärungen von Texten, die Sie im Belegungsplan finden

https://mueller-elektronik.de/produkte/ ... 78#produkt

Negative. Augenscheinlich verwendet Lemken das "Topcon Opus A3 eco".

Das Terminal ist ja unerheblich, wenn in der Verteilerbox die Anschlüsse lokalisiert sind, dann müsste er Scheinwerfer damit schalten können.

Die Maschine hat ein Bus-System. Hab das ohne Probleme nachgerüstet, die Freischaltung im Terminal weiß ich nicht mehr genau, da musst du die Funktion über die Seriennummer freischalten.
Danach ist es einfaches Auslesen wo Spannung anliegt.
Auf jeden Fall sollten Scheinwerfer mit ähnlicher Wattzahl verwendet werden. Hab am Anfang Halogen probiert, die hatten zu wenig Leuchtkraft.

Der originale Kabelbaum kostet einige hunderte Euro

Kann man das selber freischalten oder wie meinst du das? Die Lampen werden dann im Kasten an der Saphir angeschlossen oder? Einen neuen Kabelbaum braucht es aber nicht oder??

Ja, das kann man selber freischalten, aber das ist irgendwie versteckt und ca. so wie bei Android der Entwicklermodus. Bei mir wurde das direkt bei der Einschulung gemacht. Aber wie das genau geht weiß ich nicht mehr.

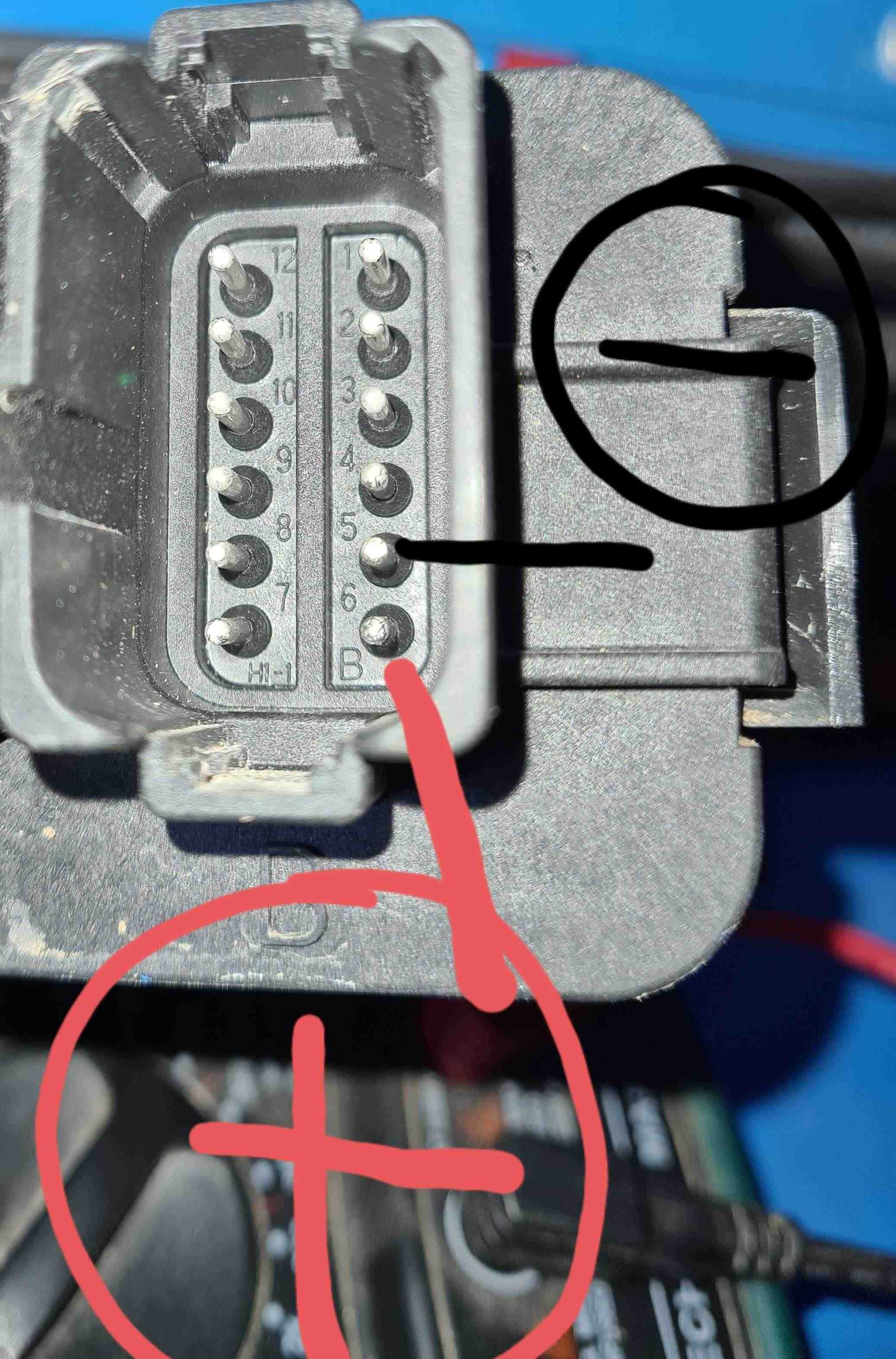

Kabelbaum brauchst nicht. Die 2 Adern anklemmen wie im Bild, aber besser nochmals ausmessen nach der Freischaltung.

alre hat geschrieben:Ja, das kann man selber freischalten, aber das ist irgendwie versteckt und ca. so wie bei Android der Entwicklermodus. Bei mir wurde das direkt bei der Einschulung gemacht. Aber wie das genau geht weiß ich nicht mehr.
Kabelbaum brauchst nicht. Die 2 Adern anklemmen wie im Bild, aber besser nochmals ausmessen nach der Freischaltung.


Ok danke. Dann muss ich erstmal schauen wie man das freigeschaltet bekommt
Ist das der Stecker der an die Sämaschine geht?

Hallo
Rutsche mal hier mit rein.
Habe eine Amazone Cataya gekauft.
Die Kabel zu den Arbeitsscheinwerfer liegen schon fertig soweit ich das sehe.
Geschaltet wird am Amadrill 2
Ist das alles wohl schon alles angeschlossen so das ich nur die Scheinwerfer anbringen muss?
Vielleicht weiß auch jemand.
Henning
