Hey Freunde, muß an meinem Spalter ein "U" aus Flacheisen (8x40) schweißen, hier meine Frage:

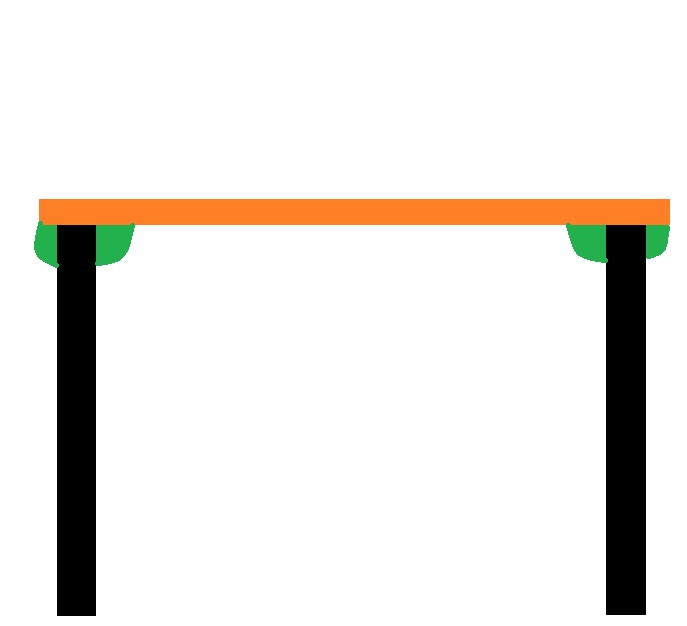

Sollte ich wie auf Bild 1,2 oder 3 schweißen?

Ansonsten: Vielen Dank schonmal und frohes Fest!

Servus
Wie und mit welcher Kraft wird das Teil denn belastet und für was ist es gut?

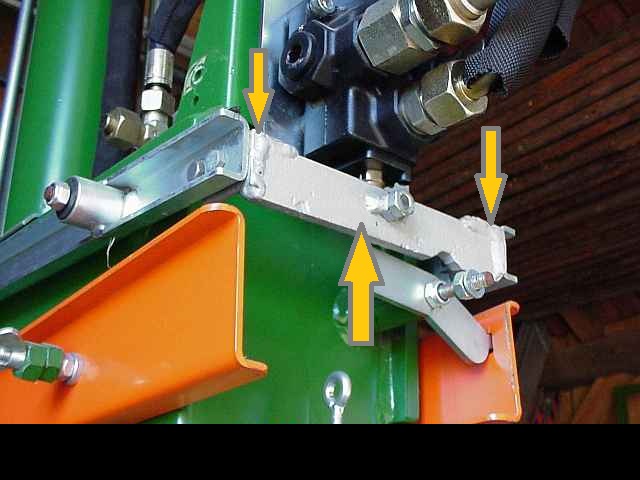

ich sag's nur ungern aber: guggst du:

luutschguutzje hat geschrieben:ich sag's nur ungern

Warum ungern?
Ist ein Posch Hydro-Combi, auch da geht mal was kaputt.

Also, da hier keine Zug- oder Druck-, sondern nur Biegekräfte wirken schweißt Du am Besten nach Bild 3!!

Hallo,

ich sag’s auch mal ungern.

Keine der drei Varianten!

Am besten Eck auf Eck!

Oder mindestens die Variante 2 abgeändert.
Orange um halbe Blechdicke nach oben versetzt.

PS. Ich wünsche allen eine besinnliche Weihnacht und ein frohes Fest!

Hallo,

ich schließe mich der Meinung von flash an. So hast du die Schweißnaht über den ganzen Querschnitt und es hält am besten.
Wobei ich der Meinung bin, dass es in jedem Falle halten sollte die Kräfte doch recht gering sein werden.

Hast du schonmal über Biegen / Kanten nachgedacht? Bei einem Querschnitt von 8x 40 sollte das problemlos in einem stabilen Schraubstock machbar sein. Bestenfalls natürlich vorher erwärmen an den Biegestellen.

Gruß Christoph

togra hat geschrieben:

luutschguutzje hat geschrieben:ich sag's nur ungern

Warum ungern?
Ist ein Posch Hydro-Combi, auch da geht mal was kaputt.

Also, da hier keine Zug- oder Druck-, sondern nur Biegekräfte wirken schweißt Du am Besten nach Bild 3!!

Normal sollte da was pendeln können. Solche schweißnähte gibts bei Posch normal nicht.
Da hat wohl jemand die zweihandbedienung lahmgelegt.

flash hat geschrieben:Hallo,

ich sag’s auch mal ungern.

Keine der drei Varianten!

Am besten Eck auf Eck!

Oder mindestens die Variante 2 abgeändert.
Orange um halbe Blechdicke nach oben versetzt.

PS. Ich wünsche allen eine besinnliche Weihnacht und ein frohes Fest!

Hallo,

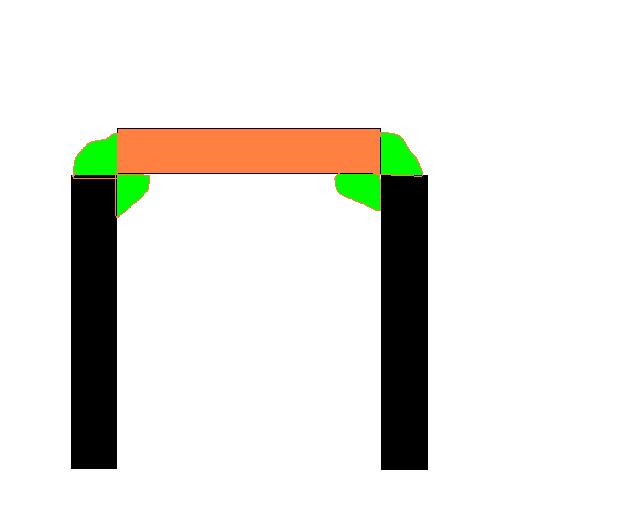

würde ich auch machen. Anbei eine Skizze

frohe Weihnachten und einen guten Rutsch ins neue Jahr.
Herbert

Hallo!

@luutschguutzje,
wenn Du Bilder klaust, dann schreib auch dazu, wo Du sie geklaut hast!
Das hast Du am Bild geschwärzt:
http://landwirt2komm.forenworld.at


Gruß F

sKarle hat geschrieben:Solche schweißnähte gibts bei Posch normal nicht.
Da hat wohl jemand die zweihandbedienung lahmgelegt.

DAS ist der Grund, warum ich's nur ungern sage!

Fadinger hat geschrieben:@luutschguutzje,
wenn Du Bilder klaust, dann schreib auch dazu, wo Du sie geklaut hast!.

Zu meiner Verteidigung: Fadinger, du hast Recht, hab das Bild bei mir gespeichert als Anregung/Muster, und wollte es garnicht veröffentlichen, da ein Bild aber mehr als 1000 Worte sagt, war es einfacher, das Bild (welches ich aus o.g. Forum "kopiert" habe) hochzuladen.

@ lutschguutzje

Ich würe da gar nix schweißen.

Wenn Du schon vor hast, den Zweihandspalter auf Einhand zu "modernisieren" , dann mach doch einfach vorne an den Hebeln an denen Du normalerweise ziehst einfach eine Querverbindung. Die Verbindung kannst Du mit Kabelbindern oder mit ein paar Löchern in die Hebel und 4 St. 6er Schrauben befestigen und deswegen auch relativ leicht wieder zurückbauen.

Oje........ alle dargestellen Nähte für so einen Fall habe ich noch nicht im Maschinenbau gesehen.
Fast alle dargestellen Nähte sind aufgesetzt. Was in den meisten Fällen bedeutet das der Kraftfluss außen herum geht.

Ich sehe immer wieder das diese grundsätzlichen Fehler gemacht werden. Von eine Flex zum Anschleifen haben wohl die meisten noch nichts gehört. Auch wird oft genug über Rost und Dreck gebraten.

Unten sieht man eine Möglichkei wie man es richtig macht.

Gruß von einem der sich mit Schweißanweisungen (WPS) und Verfahrensprüfungen (WPQR) rumärgern muss.

Hi
Sehe ich auchso beide teils anfasen und dann so zusammenschweißen wie steelworker es geschrieben hat aber biegen wäre doch auch eine gute Lösung wenn es nicht scharfkantig sein muss und da ein Radius vorhanden sein darf aber aufpassen das in der inneren Ecke auch ein Radius ist ansonsten wird das Teil da geschwächt (kerbwirkung).

Flo

Hallo!

luutschguutzje hat geschrieben:

Fadinger hat geschrieben:@luutschguutzje,
wenn Du Bilder klaust, dann schreib auch dazu, wo Du sie geklaut hast!.

Zu
meiner Verteidigung: Fadinger, du hast Recht, hab das Bild bei mir
gespeichert als Anregung/Muster, und wollte es garnicht
veröffentlichen, da ein Bild aber mehr als 1000 Worte sagt, war es
einfacher, das Bild (welches ich aus o.g. Forum "kopiert" habe)
hochzuladen.

Normal kein Thema, wenn aber Teile des Bildes geschwärzt sind, kann/darf/muß man einen gewissen Vorsatz annehmen ...
Andere Frage: Was spricht eigentlich gegen meine geschraubte Variante am Bild? Würde ich aus Gründen einer eventuellen Demontage oder eines Rückbaues empfehlen. Zudem läßt sich das Zwischenstück aus einen 10er Flacheisen und zwei Winkeleisenstückchen aufgrund der Handlichkeit sehr leicht zusammenheften. Ist übrigens MAG-geschweißt.
Die "Quelle" mit Erklärung/Anleitung hast Du ja eh schon gefunden ...

robs97 hat geschrieben:dann mach doch einfach vorne an den Hebeln an denen Du normalerweise ziehst einfach eine Querverbindung.

Geht nicht bei absenkbaren Zylinder, da die Hebel hinter den Zylinderverbau zurückversetzt sind ...

Frohes Fest!
Gruß F
