Das ist schon klar das die möglichen 250Nm nicht gebraucht werde...
Wollt nur zeigen, das die rechnung über meinem Beitrag bei der 450Nm rauskommen nit ganz stimmen kann...

dachte ich mir schon

Hi, nachdem ich gerade den Beitrag gelesen hab möchte ich dir auch noch einige Tipps geben.

Die 0,5m/s sind glaub ich doch etwas schnell, da bleibt zu wenig zeit dass dein Band die Scheite schön mitnimmt (dann wird das nur im Kreis gedreht und eventuell fallen dann auch welche vom Band oder sogar auf dich zurück).

Die Rollen würd ich auf jeden Fall größer 100mm machen sonst bekommst starke Probleme mit Dreck usw. (Erde, Späne)

Zum Ölmotor kann ich dir leider keine Empfehlung geben, auf jeden Fall haben die kleinen Ölmotoren schon mehr Leistung als du für dein Band brauchst, ich würd dir auf jeden Falll eine Drehzahlregelung mit Mengenteiler oder eine Drossel mit Überdruckventil empfehlen.

Vielleicht hat dir das ja ein bisschen geholfen.?

Schöne Grüße!

Hy
Das kleine Posch Förderband ist auch mit 0,5 m/s angegeben.

Hallo!!

Oder einen Hunderter mehr ausgeben- für ein Mengenregelventil
Ka. wie Billig man die Dinger in der Buch bekommt?
Gruß

Hi zusammen,

das mit dem Mengenteiler ist nee gute Idee mal sehen.
Hatte als keine Zeit hiermal ein ganz kleiner Update.

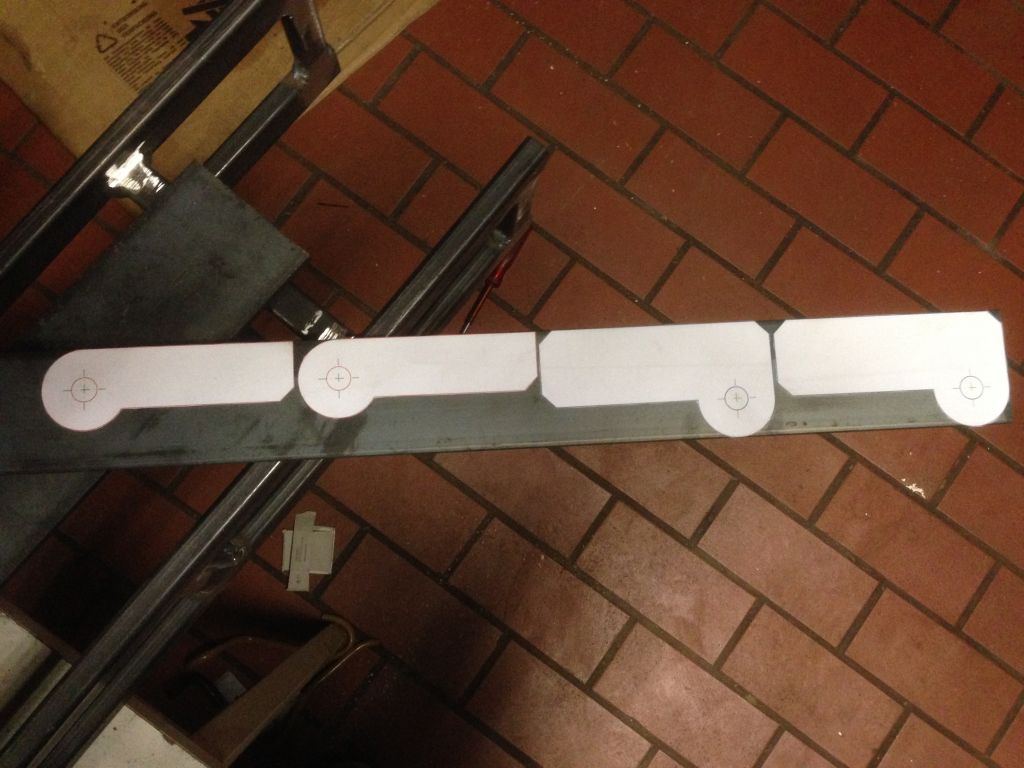

Ist mit doppeltseitigem Klebeband aufgeklebt.


Hier mal ein Bild vom Schanierbau:

Hier mal ein kleines Upgrade:

Gestern den ersten Testlauf gemacht und was soll ich sagen perfekt Geschwindigkeit und Bandlauf.

Es fehlt noch die seitlichen Führungsbleche und der "Einfülltrichter", sowie eine Drehmomentstütze für den Motor.

Mache mal bessere Bilder und dann stelle ich die mal rein.

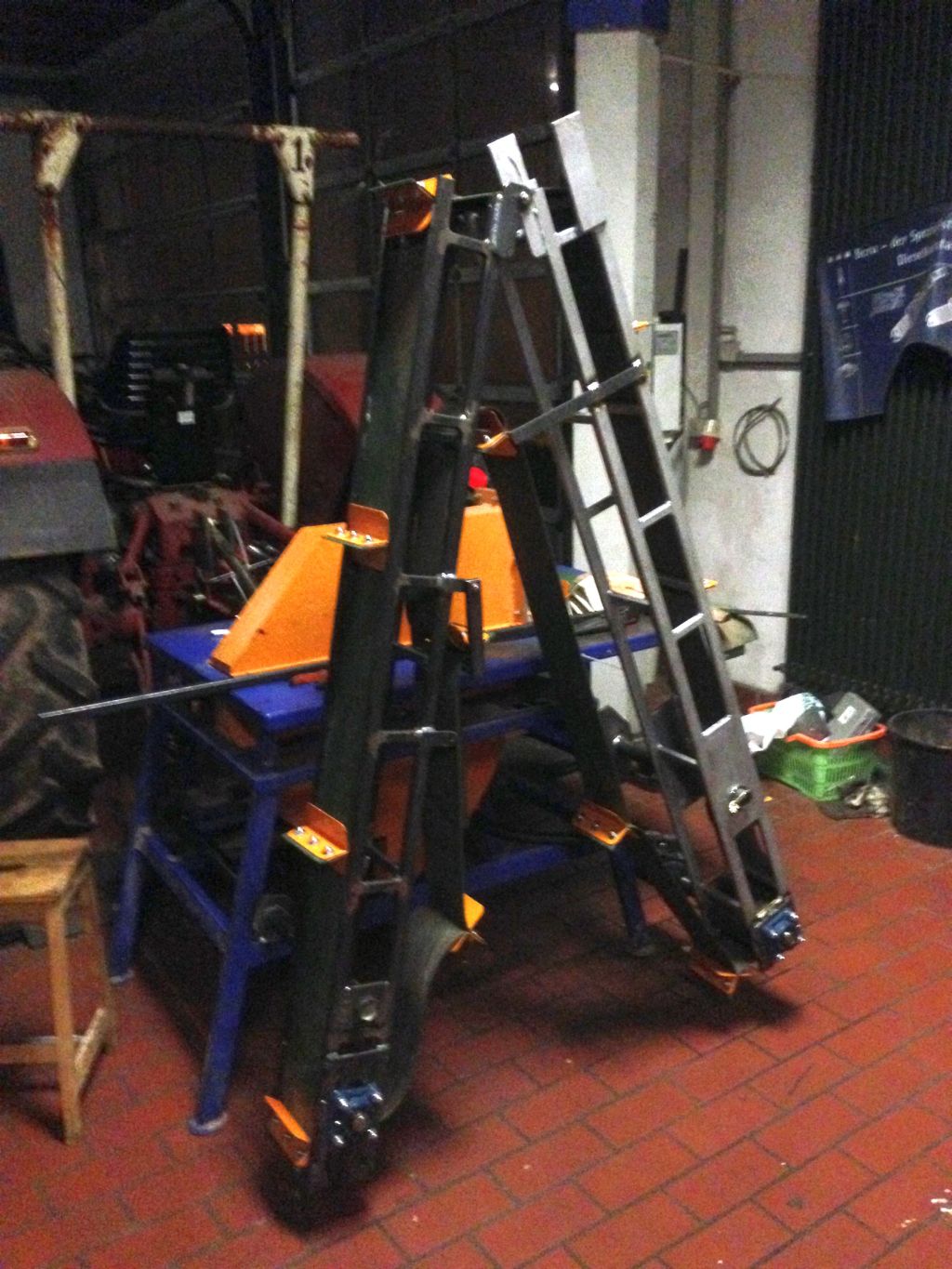

Hier erstmal ein Handyfoto vom aktuellen Stand:

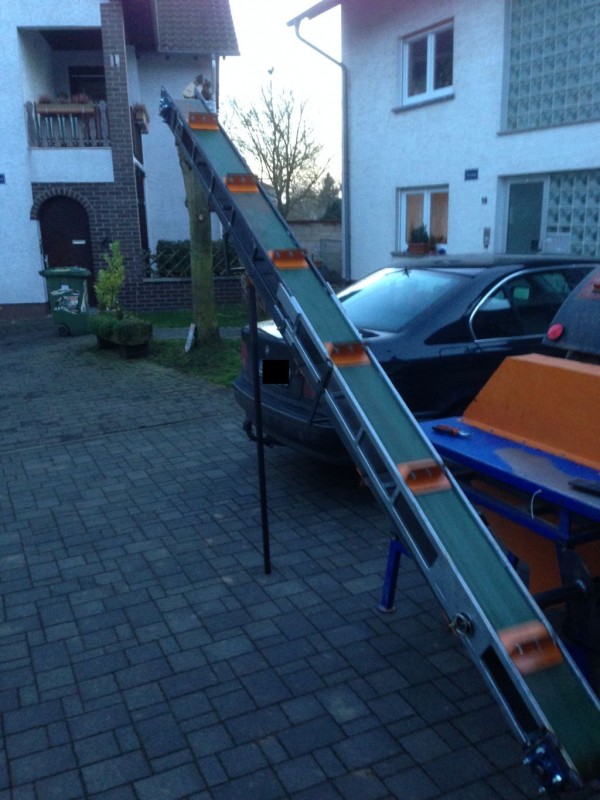

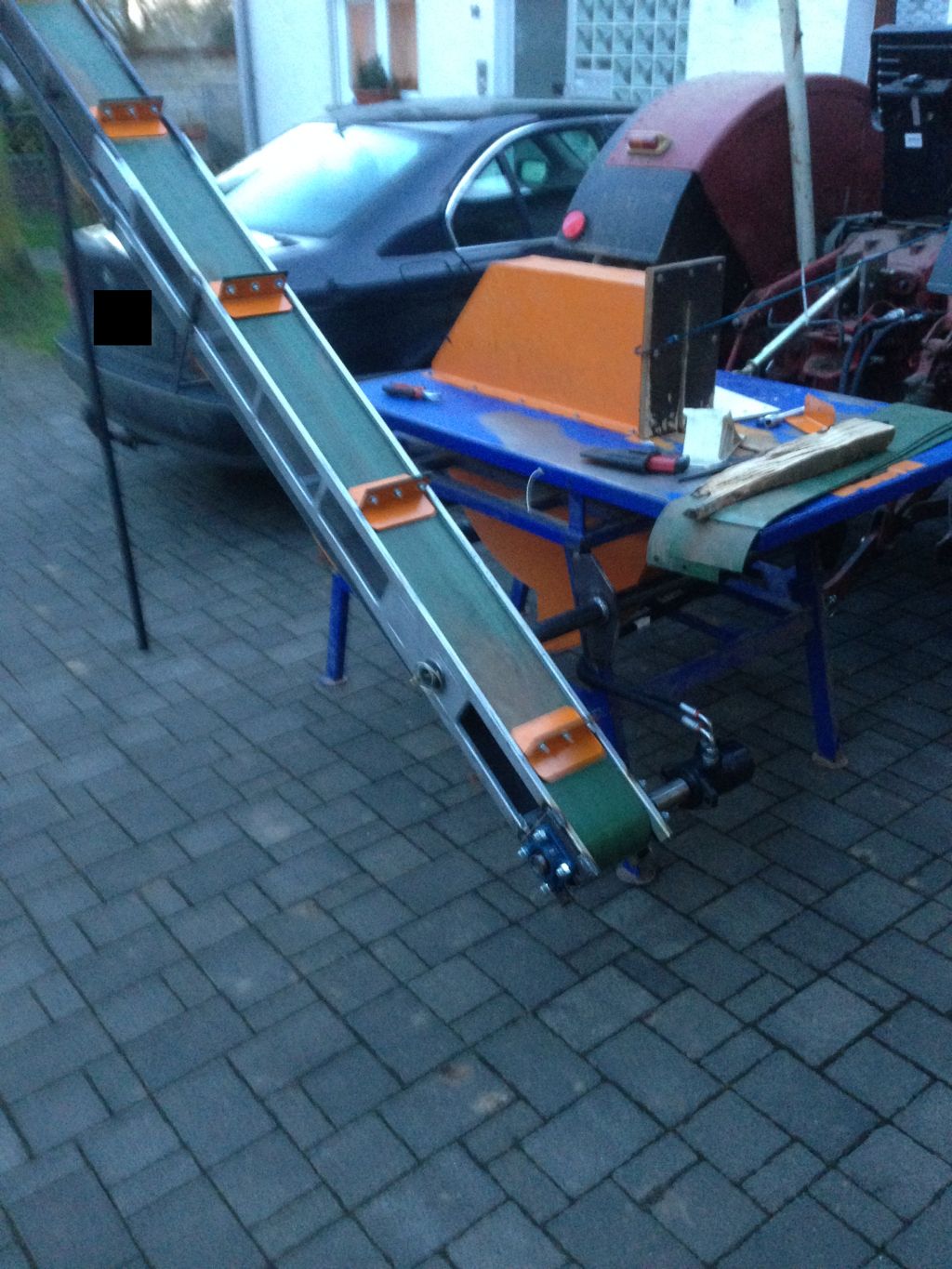

HIer nochmal im hellen und ausgeklappt:

Hallo dosta!!!

Sehr schöen Arbeit, Gratuliere

Eine Frage- wie bekommt man es nur hin das das Band möglichst Zentriert mittig läuft?? Und nicht an einer Seite Schleift-schiefläuft??
Gruß

@berndisame

habe alle Winkel auf der Fräse gebohrt, die Bandabschnitte mit einer Schablone zugeschnitten sowie die Löcher mit einer Schablone gemacht und immer darauf geachtet diese winklig zu verschrauben. War aber auch kein Problem da die Löcher im Band die Schrauben schon fast selbst zentriert hatten. Oben und unten verstellbare Walzen (nicht ballig gedreht wegen den Blechwinkeln). Wichtig ist natürlich auch das das Grundgestell winklig und gerade ist und die Walzen zueinander parallel.

Und was soll ich sagen - fast auf Anhieb ist es sauber gelaufen.

Wobei ich sagen muss habe auch nicht alles so übertrieben genau (also schon genau aber nicht peniebel 1/1000) gemacht.
Denke das meiste macht die beiden verstellbaren Walzen aus.

Kannste halt viel mit regulieren.

Wie gesagt jetzt kommen nach die Leitbleche dran und dann Farbe.

Als nächstest möchte ich mir eine kleine Anbauwinde für meinen IHC bauen so 2T.

Gruß dosta

@dosta:
Mir gefällt deine Konstruktion auch echt richtig gut. Sauber gebaut und so leicht wie möglich.
Schiebst du die Scheite dann nach dem Schnitt von Hand in Richtung Band? Ich hab mir schon überlegt, den Tisch meiner Kreissäge etwas auf dieser Seite abzuknicken, damit die geschnittenen Scheite von alleine aufs Band fallen...


Gruß ausm Saarland
Ben

Hy
Bist du eigentlich Links oder Rechtshänder?
Frage nur weil ich bräuchte das Band auf der anderen Seite, aber ich weiß gar nicht was ich bin
Bin eigentlich Linkshänder aber durch meine schulische Umerziehung mache ich manche Sachen mit Links widerrum andere mit Rechts, und weiß daher nie genau wies jetzt ein Rechtshänder machen würde

Leitbleche und "Einfalltrichter" kommen jetzt noch dran. Leitblechhöche etwa 10cm ist mehr wie ausreichend. Unten kommt dann ein Trichter dran der bis 2 cm an den Rolltisch ran reicht und man das Holzscheit nur noch reinrutschen lässt.

Rechtshänder ist aber kein Problem. Habe ja bis jetzt auch immer das Holz nach links vorne geschoben, um es dann von meinen "freundlichen Helfer" abgenommen zu bekommen.

Wichtig war mir auch das Band einfach abnehmen zu können (mit zwei Klappsplinten und zwei Leitungen lösen).

Warum auch immer? egal man kanns halt.

HIer ein erstes Test Video ohne Farbe am "Gerät":

http://www.youtube.com/watch?v=GY64zzhTH-U

Läuft sehr gut und ist wie die Spalterwinde ein Tool das ich nicht mehr missen möchte.
