Moin zusammen,

hatte mir ja vor gut zwei Jahren eine Rolltischsäge gebaut.

Nun möchte ich an diese ein Förderband anbauen.

Hier mal meine Gedankengänge bzgl. Ölmotor.

Möchte gerne eine Bandgeschwindigkeit von ca. 0,5m/s erreichen.
Mein Schlepper arbeitet (IHC 453) bei ZW Drehzahl 540 U/min mit ca. 2100 U/min.
Meine Säge ist 1:4 Übersetzt - heißt das ich bei einer ZW Drehzahl von 350 U/min eine Blattgeschwindigkeit von ca. 1400 U/min bei einer Motordrehzahl von ca. 1350 U/min habe.

Jetzt will ich mein Förderband per Ölmotor antreiben.
Die Antriebsrolle soll so etwa 60mm haben. Daraus ergiebt sich ein Umfang=Bandgeschwindigkeit pro Umdrehung von ca. 0,19m.
Um auf eine Bandgeschwindigkeit von ca. 0,5m/s zu kommen muss die Welle sich 2,6U/s drehen.
Mein Schlepper bringt mit der 8ccm Pumpe/Umdrehung eine Literleistung von ca. 18L/min bei 2200 U/min.
Sollte dann so ca. 11l/min (11000ccm) bei 1350 U/min sein.
11000ccm/min = 183ccm/s heißt ja da ich bei einem Ölmotor mit einem Schluckvolumen von 200ccm/Umdrehung dann ca. 1 U/sec. hätte.
Um jetzt auf die 2,6 U/sec zu kommen müsste ich eine Ölmotor mit 77ccm einbauen.

Ist das richtig oder bin ich voll auf dem Holzweg?

Werde natürlich das Projekt wieder bebildern, wenn gewünscht.

Gruss dosta

Um so kleiner die ccm Zahl beim Motor wird, desto schneller dreht er!
Die Antriebsrolle würde ich nicht unter 120 mm machen, bei sowas brauchst viel Mitnahmefläche, 60 mm sind nicht's!
Wie lang soll das Band werden?

dosta hat geschrieben:Ist das richtig oder bin ich voll auf dem Holzweg?

hmmm, im Forstwirtschaftsforum auf dem Holzweg zu sein, muss ja nicht unbedingt schlecht sein, oder

sorry, den konnte ich mir echt nicht verkneifen.

Viel Erfolg bei deinem Projekt!

Gruß Mathias

@Waldmichel
der war gut

@Kugelblitz
da ist natürlich was dran, werde das nochmal überdenken. Die Länge wird 2 x 1,8m in der Mitte mit Klappschanier. Bandbreite 150mm für 500mm Scheite bei 30 RM pro Jahr.
Versuche halt die Konstruktion nicht zu massiv werden zu lassen.

Wenn 120mm Welle müsste ich ja auf einen 150ccm Motor gehen, richtig?

gruss

Je größer das Schluckvolumen vom Motor wird, desto langsamer dreht er. Die Kraft vom Motor steigt auch an!
Kleiner: dreht schneller hat aber auch weniger Kraft!

Ps.
Für nen Förderband, würde ich ab 250ccm aufwärts nehmen.

Denke da habe ich ja mit der 120mm Welle und einem 200ccm Motor das was ich will.

Würde dann ,wenn meine Berechnungen von oben stimmen, bei Motordrehzahl von 1350 eine Bandgeschwindigkeit von 0,34m ergeben.

Das würde ja passen - habe ja Zeit.

Stimmt den mein Gedankengang?

Gruss

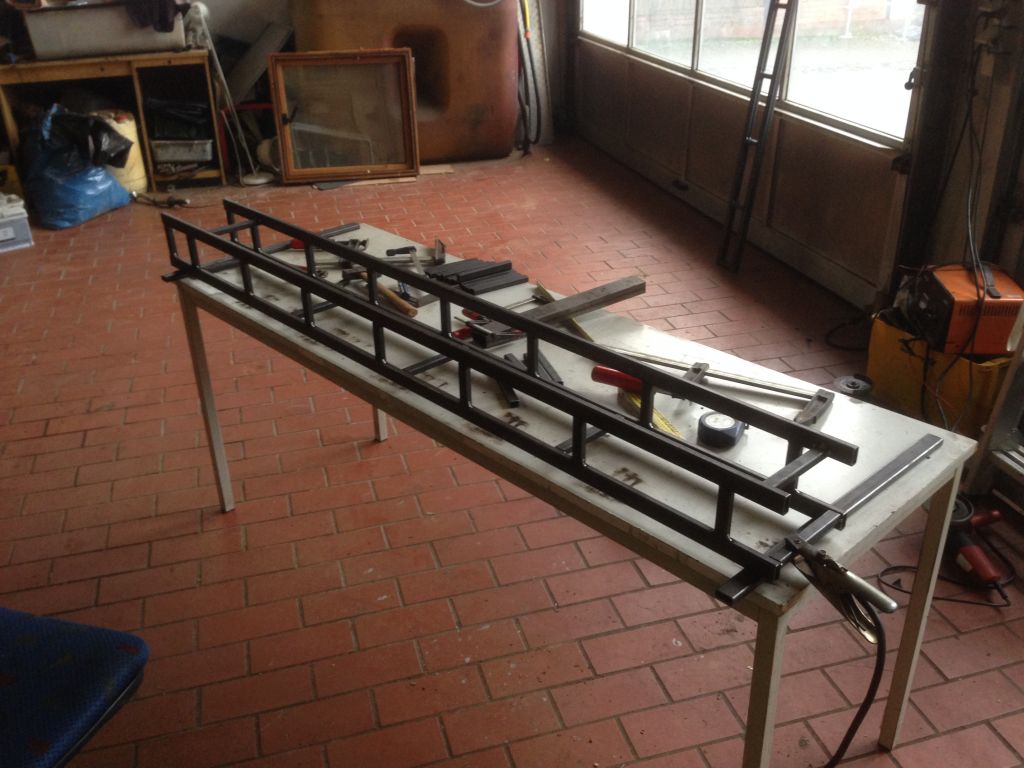

Also hier mal die esten Bilder:

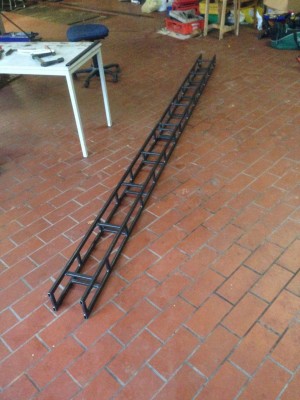

Bandlänge wird 3,60 m und 150 mm Breite.

So heute mal ein Ölmotor bestellt 160ccm und die Bandrollen sind auch da 121,3 mm.

Rahmen geschweißt und verschliffen.

Werde mir jetzt mal das Antriebskonzept (Aufbau Welle zum Motor) überlegen.

Hallo,

Warum so schmall, 150mm (15cm) sind nicht viel, meines hat 350mm breite, damit ein Holzscheit mit 33cm auch mal Quer liegen kann ohne runterzufallen.
Ich habe mir ein gebrauchtes gekauft, 6m lang, 350mm breites Band, Elektroantrieb, Fahrwerk für kleine Mark.

mfg Harald

dosta hat geschrieben:So heute mal ein Ölmotor bestellt 160ccm und die Bandrollen sind auch da 121,3 mm.

Rahmen geschweißt und verschliffen.

Werde mir jetzt mal das Antriebskonzept (Aufbau Welle zum Motor) überlegen.

Hallo!!

Wenn du den Motor mit 11000 ccm/min Betreibst Dreht der Motor dann: 11000/150= 73,3 U/min- Leerlauf- Lastlauf: normal 10% weniger oder so??!!

Drehmoment: Hydraulische Leistung bei 175 Bar Öldruck: 175*11/600= 3,2 kw.
9550*3,2/73,3= 456 NM!!
Drehzahl* Dehmoment/9550.
Da kann ne Kuh mitfahren Nein Spass- Super Projet!!
Gruß

Allerdings hat ein omp 160:
max. Drehmoment bei Dauerbelastung: 245 Nm

MfG

ihc_744 hat geschrieben:Allerdings hat ein omp 160:
max. Drehmoment bei Dauerbelastung: 245 Nm

MfG

Hallo!!

Was meinst du mit omp 160??
Gruß

Einen Hydraulikmotor mit 160ccm
denke mal dass so einer Verbaut wird
http://www.hydrauliktechnik24.de/Hydraulikmotoren/MPP/%C3%96lmotor;-Gerotormotor-160::522115987.html

@Hellraiser

150 mm weil ich das Band direkt an meine Rolltischsäge montiere (abnehmbar) und ich die 50cm Scheite einzel in den Trichter schieben werde. Auch werde ich links und rechts ein Führungsblech mit einem Öffnungswinkel von ca 30° montieren . Denke das sollte ganz gut klappen.

Will das alles nett so schwer und klobig bauen.

Bilder folgen.

@Berndisame
wir haben hier nicht nur leichtes Holz und da brauchst du schon Kraft


@IHC744
denke das ich an das max. Drehmoment nicht rankomme - bei dem kleinen Band und alle paar sec. ein Scheit Holz
