Hallo,

da beim Brennholzsägen immer einiges an Spänen über ist, dachte ich über eine Presse nach.

Was meint Ihr könnte das fkt?

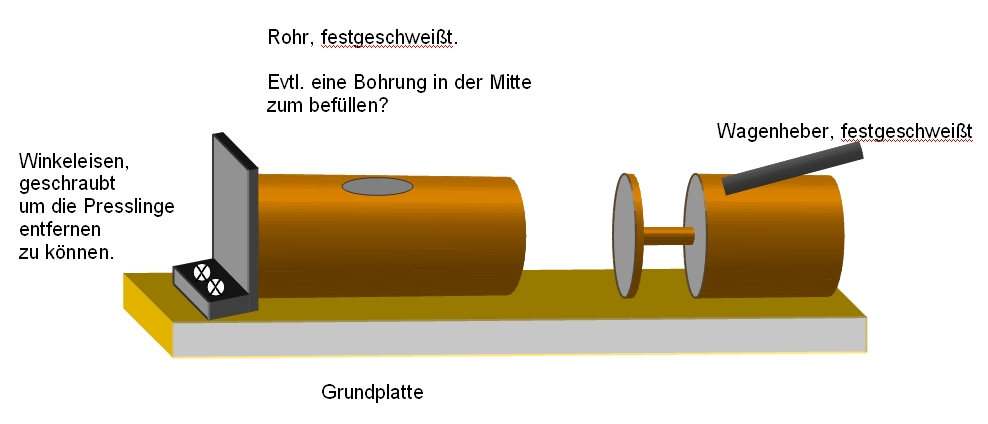

Würde alles festverschweissen nur das Winkeleisen schrauben.
So könnte ich das Winkeleisen enfernen und anschliessend den Pressling mit dem Wagenheber rausdrücken.

Als Wagenheber dachte ich an so einen:
http://cgi.ebay.de/Stempelwagenheber-Hydraulischer-Wagenheber-4t-TUV-GS-/250710749938?pt=Hebehilfen_B%C3%B6cke&hash=item3a5f8672f2#ht_3356wt_1139

Achtung nicht alle Wagenheber funzen wenn sie auf der Seite liegen

Sollte man die Presse besser als "stehendes" System bauen?

Ist evtl zu überlegen. Dann kannst von der Winkeleisen Seite einfüllen.
Also so:
Winkeleisen ab - befüllen - Wkl Eisen dran - pressen - Wkl Eisen ab - ausformen.
Dann von vorne
Da würde ich das so konstruiren das du die Druckplatte einfacher dran bzw ab bekommst. Aber mach mal bin schon gespannt. Ein schönes CAD programm haste ja

Verdammt scheiß PC jetzt hat die Dreckskiste mir meinen Aufsatz über Pressdruck gelöscht!!!!

Naja dann nochmal:

Ich denke der Pressdruck von einem Handelsüblichen Wagenheber reicht nicht aus.
Bei 4t Druck und nur 5cm Durchmesser der Kolbenstange hast nur 200kg pro cm^2 Druck.
Wenn dann braucht du sowas:

http://www.landwirt.com/gebrauchte,6182 ... heber.html

Hast du disch schon mal schlau gemacht welchen Druck du brauchst?
Ich denke 700kg/cm^2 ist minimum.
Hier ein Link:

http://www.lehnert-lufttechnik.de/produ ... presse.htm

Aber die Idee finde ich echt super.
Ich tendiere zum Kopieren deiner Idee

Gruß

kaltifan hat geschrieben: Ein schönes CAD programm haste ja

Das habe ich mit Microsoft Word gemacht, da kann man die 3D Ansicht einschalten.

de_lupo hat geschrieben:

kaltifan hat geschrieben: Ein schönes CAD programm haste ja

Das habe ich mit Microsoft Word gemacht, da kann man die 3D Ansicht einschalten.

Das hab ich mir gedacht als ich gesehen habe, dass dein verschraubtes Flacheisen geometrisch nicht korrekt sitzt.
Aber trotzdem schön

Hallo Badener,

ne ne habe mir über die Presskraft noch keine Gedanken gemacht.

Mein Vater hatte mal so was ähnliches allerdings Handbetrieb und für Papierbriketts.
Das fkt. so Papiereinweichen mit dem Bohrmaschinenrührer zu einem Bampf verrühren, einfüllen und pressen.
Hat auch fkt.

So ähnlich war die Presse: http://cgi.ebay.de/PAPIERBRIKETTPRESSE-BRIKETTPRESSE-PAPIER-BRIKETT-NEU-/400202318702?pt=LH_DefaultDomain_77&hash=item5d2deac36e#ht_4465wt_1139

gibts vielleicht eine simple Konstruktion, die man mit dem Spalter betreiben kann?

Hallo,

habe eben das Forum durchstöbert und eine mögliche Lösung von Kugelblitz gefunden.
Allerdings mit Hydraulik (zumindest sieht es so aus.)
http://www.landtreff.de/kleinsagewerk-bauen-t31345-90.html

Ich möchte allerdings eine "Muskelkraft" Lösung bauen.

Besonders gefällt mir die Lösung mit der Halterung für die Füllöffnung/Auslassöffnung

Schaut mal hier:
http://www.youtube.com/watch?v=VY4LUC78YW4&session=oUA1vXd11QBDpkGtZ5ZMpDa66s
http://www.youtube.com/watch?v=u9XZTsi-_8U&NR=1

und hier:
http://www.drechselnundmehr.eu/cutecast/cutecast.pl?session=oUA1vXd11QBDpkGtZ5ZMpDa66s&forum=8&thread=3743&page=1

@de_lupo

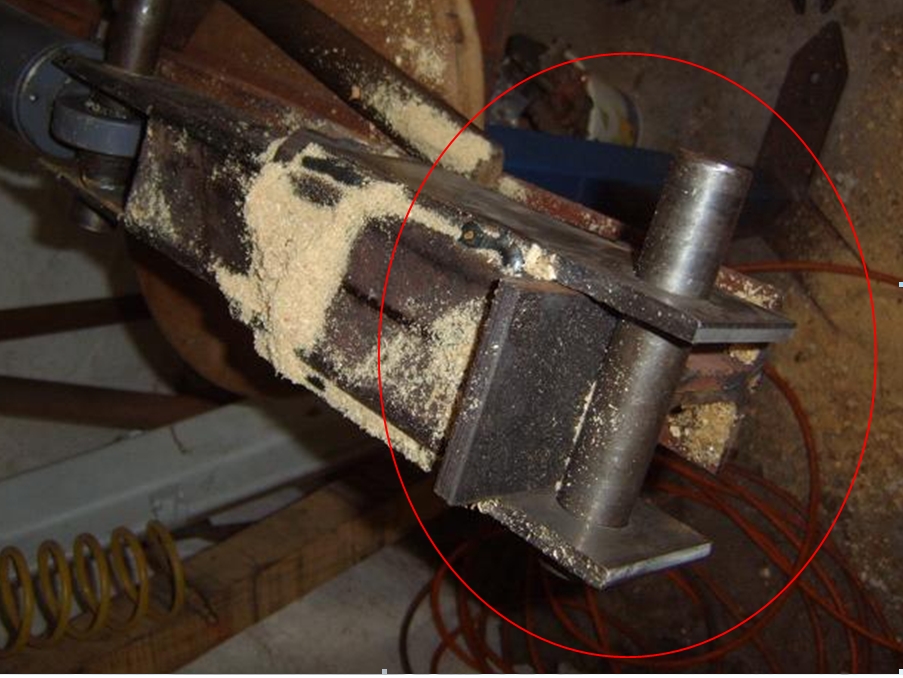

mit meiner Presse war nur mal solch Idee, der Bau dauerte etwa ne halbe Stunde
Hat eig. gut gefunzt...die Späne müssen dazu allerdings trocken sein.
Ich habe ein 70x70 Kastenrohr genommen und mit einem 60x60 reingedrückt, aber irgendwann war der Bolzen (30mm) schon leicht
krumm und man hat ihn nicht mehr raus bekommen.

Mit nem Wagenheber....ich denke nach 3 Presslinge haste keine Lust mehr weiter zu machen
Das Rohr muss nicht geschlossen sein, darf nicht zu groß sein und eine bestimmte Länge nicht überschreiten....dann gehts ohne Verschluss.
Entscheident sind dort die Reibungskräfte.
Es gibt hir im Forum etwas dazu, ich finde es aber auf die Schnelle leider nicht. Da war mal einer der nen billig Holzspaler umgebaut hat.

In diesem Beitrag haben einige schon praktikable Lösungen gefunden:
http://www.landtreff.de/pellets-selber-machen-t30220.html

de_lupo hat geschrieben:da beim Brennholzsägen immer einiges an Spänen über ist, dachte ich über eine Presse nach.

Hallo,

bist du ein Profi das so viele Späne bei dir anfallen? Ich verheize den größten Teil an Späne auch, abgepackt in ca. 5-Liter-Papiertüten. Funktioniert einwandfrei. Der Rest landet im Garten als Schneckenschutz.

Gruß
Torsten
