Problem mit Frontladerschwinge

von **Corolla_E11** » Mo Nov 30, 2009 16:10

Hallo zusammen,

habe vor zwei Jahren einen Case 533 mit Baas Frontlader (damals noch Klinkenlader) gekauft.

Nun folgendes Problem: Die Frontladerschwinge hat nicht den selben Abstand zur Konsole d.h. rechts ist sie um einiges weiter dran als links. Hab jetzt gestern mal sämtliche Maße an der Konsole gemessen und mit der Wasserwaage beide Seiten geprüft, sowie ob alle Buchsen vorhanden sind--> passt alles!!!
Die Schwinge selbst sieht aber nicht verbogen aus, an was kann dies liegen?
Ein Bekannter meinte damals bei der Herstellung hat es die Schwinge schon beim Schweißen verzogen.
Ich würde dies gern wenn möglich korrigieren, stört mich irgendwie.

Bei Bedarf kann ich auch Fotos einstellen.

Wäre über Eure Antworten dankbar.

LG

von **XodiuS** » Mo Nov 30, 2009 16:32

ich denke, wir sollten mit Fotos anfangen

von **Zog88** » Mo Nov 30, 2009 16:58

Um wie viel "Spiel" geht es denn genau? Kann man es überhaupt Spiel nennen wenn alle Buchsen etc. vorhanden und Intakt sind?
Wenn es sich um 5-10mm handelt würde ich sagen lass es gut sein.

von **jean** » Mo Nov 30, 2009 20:57

Würde mich auch stören, wenn man seinen Trecker anschaut ist daß dann immer das erste was einem auffällt. Da ärgert :evil:

man sich ewig drüber. Würde es auch korrigieren wenn es sich nicht nur um mm chen handelt. Fotos wären gut.

von **Corolla_E11** » Di Dez 01, 2009 8:36

Guten Morgen,

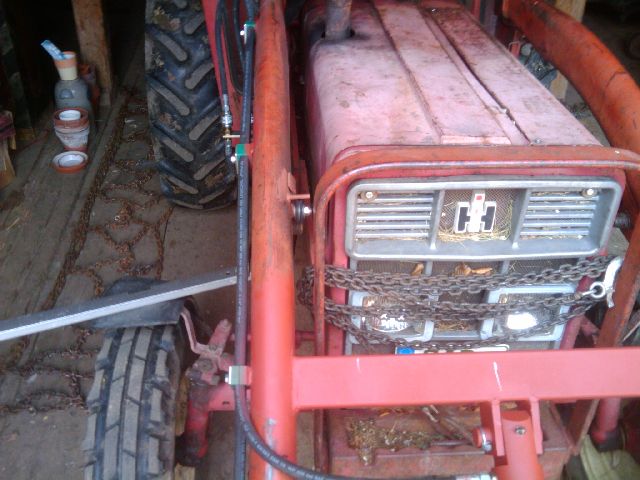

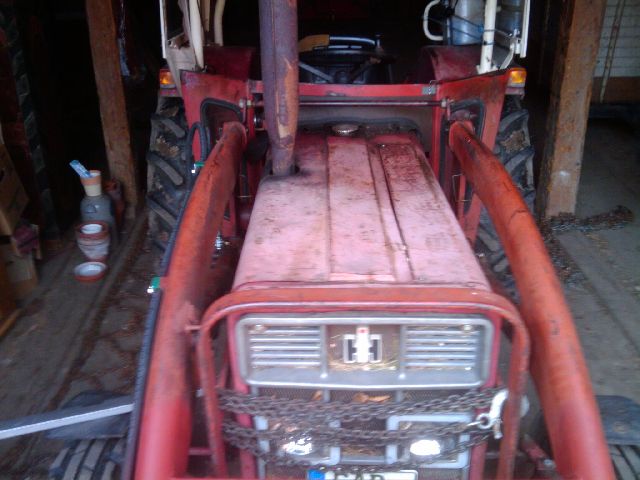

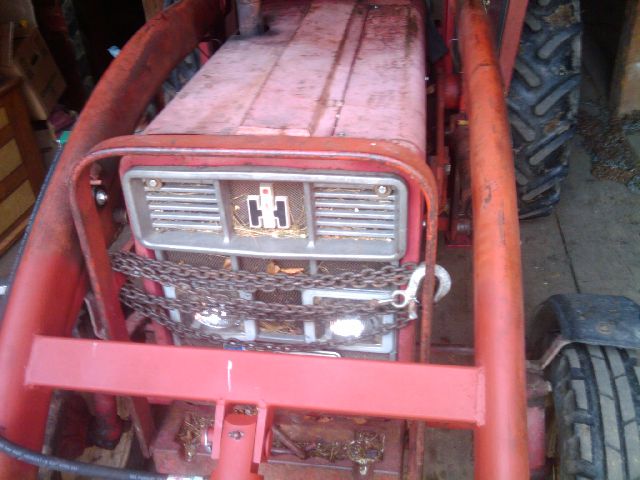

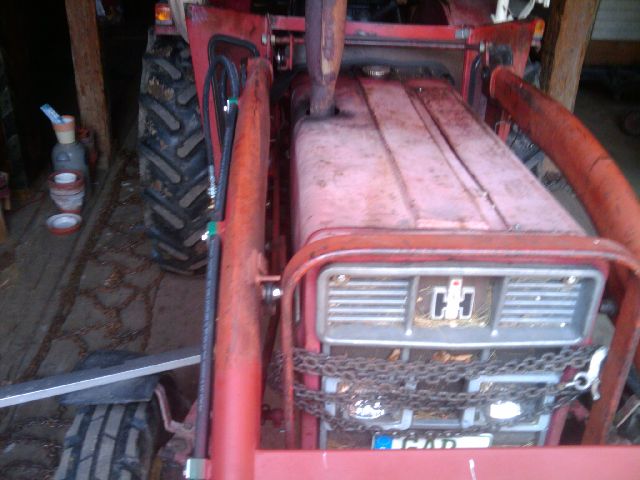

danke für die Antworten, anbei habt ihr die Fotos.

Naja schon mehr wie ein paar mm... seht selbst..

Danke

Gruß

von **helraat** » Di Dez 01, 2009 15:16

Hallo,

würde mal die Halteplatten am Trkator kontrollieren, wenn die nur 2 mm verschoben sind, wirkt sich das vorne gleich um cm aus.

Vielleicht kannst du die Linke (in Fahrtrichtung etwas zurückschieben

gruß heraat

von **Corolla_E11** » Di Dez 01, 2009 16:10

ah ok, nur wie??? sämtliche Schrauben der linken Konsole lösen und versuchen die Konsole zu vershieben?? Dazu die Schwinge abbauen???

Meinst du wirklich, dass zwei mm soviel ausmachen können? sind ja doch ca. 3-5cm...bzw. was tun??

danke, gruß

von **jean** » Di Dez 01, 2009 16:15

Wenn du mich fragst ist da die Schwinge in sich verzogen weil ev. mal einer mit sehr viel Gewalt quer gezogen hat.
Bau doch mal die Schwinge ab und miss über Kreutz von Drehpunkt Schaufel zu Drehpunkt Schwinge.

von **XodiuS** » Di Dez 01, 2009 16:16

also über den langen Hebel mach 2mm schon einiges aus ...

von **helraat** » Di Dez 01, 2009 16:22

Hallo das einfachste ist es alle Schrauen lockern, fronlader in eine Richtung ziehen und Schrauben festziehen.

Ich glaube das funkt habe das selbe bei einem Steyr 188 gemacht.

gruß helraat

von **Corolla_E11** » Di Dez 01, 2009 19:52

ja, dann werd ich das wohl mal machen!!!

am besten vorne in der mitte mit ner Kette an z.b. nen Baum festmachen, und bei gelockerten Schrauben leicht auf Spannung gehen und festziehen oder???

@helraat, wieviel hat es denn bei deinem Steyr davor gefehlt?? -->war danach wieder alles okay??

Danke

von **helraat** » Di Dez 01, 2009 21:09

Hallo Corolla war so ähnlich wie bei dir
jetzt ist wieder alles ok
brauche den Frotnlader aber selten weil ich eine 506 Liebherr habe.

gruß helraat

von **Corolla_E11** » Mi Dez 02, 2009 8:03

Guten Morgen,

danke helraat, werd dies am Samstag mal versuchen und wieder berichten, versteh allerdings nicht wie sich die Anbaukonsole derart verschieben kann..

lg

von **öttl** » Do Dez 03, 2009 22:36

Bei unserem Reno ist es genauso!
hab da mal bei unserem Lamahändler nachgefragt ob die Verbogen ist!?
der hat gesagt das ist normal so,da die Konsole nicht immer genau mittig Montiert ist.
Aber wenns dich wirklich stört würde ich auch versuchen es an der Konsole zu korrigieren.
Anbinden und biegen würde ich nicht!

von **Corolla_E11** » Fr Dez 11, 2009 13:39

Hi Öttl,

das gleiche hat meiner auch gesagt, allerdings wenn ich mir den Zylinder auf der Seite anschau auf der alles enger am Schlepper ist, sieht man das vor längerer Zeit (bei meinem Vorgänger) der Zylinder schon mal an einer Schraube gestriffen ist...
Mich stört das schon!! Aber ich weiß nicht wie ich das am besten korrigieren kann...

LG
