Hallo,
habe momentan folgendes Problem mit meinem Funk:
Ich habe ihn am Wochenende in meinen Heizohack eingebaut. Das lief auch sehr gut der Funk hat Spannung und zeigt auch keine Störung an. Nun mein Problem: Sender baut mit Empfänger sofort eine Verbindung auf, aber die Relais schaten nicht d.h. ich habe an den Ausgängen keinerlei Signal. Die Verdrahtung ist laut Bedienungsanleitung soweit korrekt. Kann mir hier jemand helfen, der auch einen Apli hat oder vielleicht ein Foto vom offenen Empfänger oder Ähnliches.

Danke im Vorraus!

Gruß Simon

Welche Funktionen steuerst du mit der FFB am Heizohack?

99 % aller Funkfernbedienungen (für Forstseilwinden!) sind so beschaltet dass, wenn der Empfänger mit dem 7pol. Anhängerstecker
in die Anhängersteckdose gesteckt wird (bei eingeschaltetem Standlicht), bei Betätigung der Funktionen "Ziehen" und "Lösen" am
Fahrzeug die rechte bzw. linke Blinkleuchte leuchtet. Somit ist ein einfacher Funktionstest auf diese Weise möglich ...

Nachahmung auf eigene Gefahr - und willkommen im Forum
Adi

Am Hacker steuer ich den Einzug, Turm und die Auswurfklappe. An meiner Alpi war nichts verkabelt, also kein Anhängerstecker...

Hallo!

simon7530 hat geschrieben:Nun mein Problem: Sender baut mit Empfänger sofort eine Verbindung auf, aber die Relais schaten nicht d.h. ich habe an den Ausgängen keinerlei Signal. Die Verdrahtung ist laut Bedienungsanleitung soweit korrekt.

Wie hast Du denn die Ausgänge beschaltet? Versuche doch mal den jeweiligen Ausgang mit dem Durchgangsprüfer durchzupiepsen. Irgendwo habe ich ja einen Schaltplan, den müßte ich aber suchen ...

Gruß F

Hier : tajfun-egv-55-ahk-mit-elca-alpi-mito-t68525.html

A.

Mittlerweile glaube ich, dass es an der Stellung der Pins liegt. Weiß jemand wie die stehen müssen?

Servus

Hab grad noch mal in den Empfänger geschaut. Alle DIP Schalter stehen auf OFF. Nur zum programmieren muss z.B. DIP #4 auf ON gestellt werden. Nach der Programmierung zurück auf OFF.

Hab hier nen Video gefunden: http://www.youtube.com/watch?v=OS-wd4y4fi0

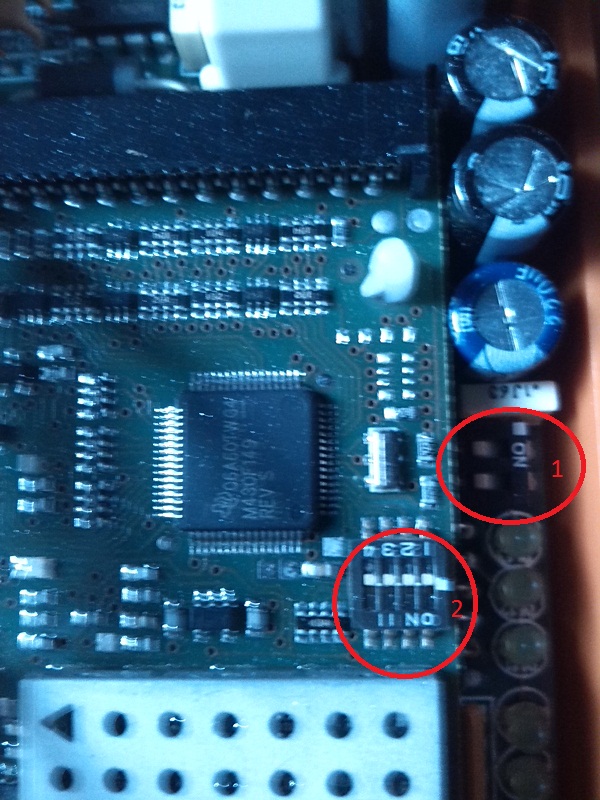

Und hier noch ein Bild des Empfängers:

Hallo!!!

Ist alles richtug verkabelt??

Ich habe da einen der hat unsrem Gross Funk damals günstig Repariert- auch ein Elektroniker
@ Falke
Man muss nur rausbebekommen welcher Draht für ziehen- Lösen ist. Schaltplan der Winde bekommt man in jeder FACH Werkstatt..
Dann kann man mit ner Prüflampe messen ob beim betreffendem Kabel Spannung anliegt- aber nur dann wenn man auf Ziehen oder Lösen drückt..
Gruß

Hallo allerseits,

mein Funk "funkt" jetzt endlich. Nochmals vielen Dank an alle. Musste nun noch alles mit zusätzlichen Relais verkabeln da die Gleichstrommotoren ja in beide Richtungen drehen sollen.

Das funktioniert soweit jetzt alles, aber die Steuerung unterbricht nach 10 Minuten die Funkverbindung, also ist wahrscheinlich die automatische Abschaltung programmiert. Das kann ich wirklich nicht gebrauchen. Habt ihr schon mal was an der Programmierung verändert? Wenn ich in den Programmiermodus gehen will komme ich nur ins Hauptmenü d.h. die Checklampe am Sender leuchtet aber mehr auch nicht.
Wär echt super wenn hier nochmal einer was drüber wüsste.

Danke!

Gruß
Simon

Hallo,

ich habe das gleiche Problem mit dem Elca Alpi Forstfunk.

Ich komme in den Programmiermodus weiter aber nicht.
Ich will die haltefunktion abstellen, da ich einen hydraulische Doppelbergewinde damit bedienen möchte.
Ansonsten funktioniert alles.

Kann mir jemand helfen.
Gerne auch tel. 0049 8027/369

Herzlichen Dank
Johann Harrer

Seit der mito alpi kwf geprüft ist, kann er nicht mehr frei programmiert werden. Meiner ist aus 2012, war da gerade nicht mehr möglich. Das mit dem bremse öffnen habe ich dann extern mit einer selbsthaltung realisiert.

Hallo,
vielen Dank für die Info.
Muß ich wohl einschicken damit das geändert wird.

Ansonsten krieg ich bei der Hydraulikwinde wohl mit der Berufsgenossenschaft Ärger mit der Selbsthaltung beim Seilausstoß.

Gruß Johann Harrer
