Probleme mit Tajfun Seilwinde

von **stagermate** » Sa Mai 27, 2023 12:47

Hallo,
ich habe eine 3,5 Tonnen Winde mit Seilzug.

Folgendes Problem liegt nun vor.

Wenn ich das Seil einziehe läuft alles gut, höre ich auf zu ziehen bleibt das Seil stehen.

Wenn ich aber jetzt die Bremse löse, so dass ich das Seil ausziehen kann, wird das Seil leicht eingezogen, ich kann also nur gegen Wiederstand das Seil ausrollen.

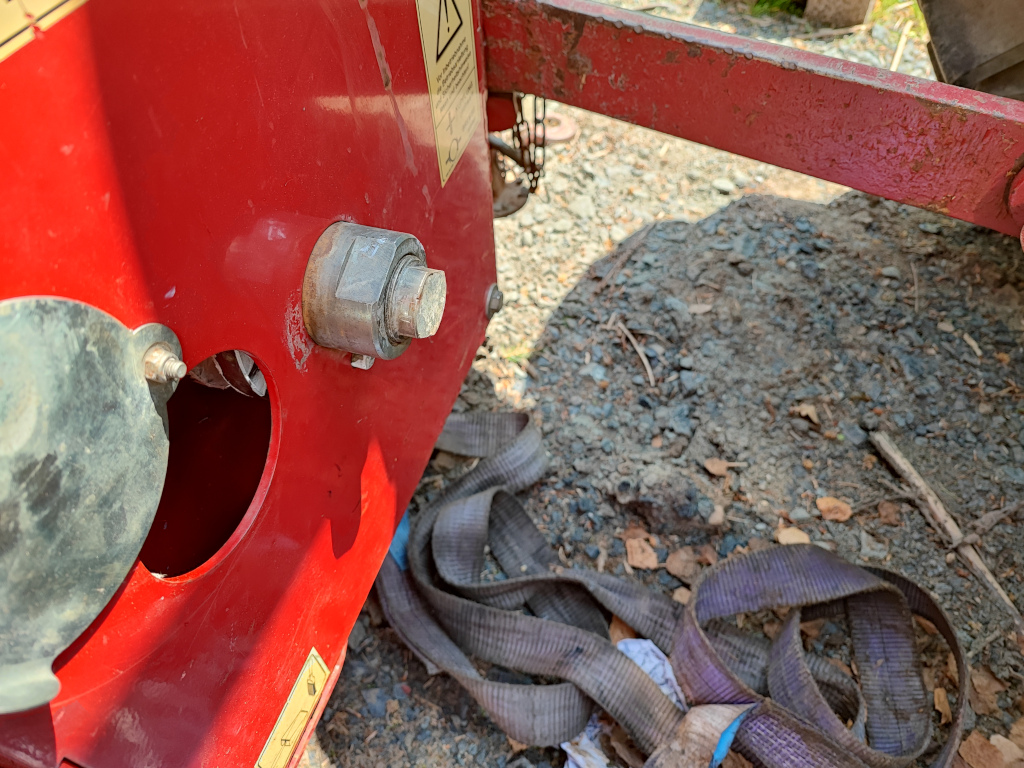

Kann man da etwas einstellen. Im anhang habe ich ein Bild von der Rückseite der Winde.

von **lama-bauer** » Sa Mai 27, 2023 16:08

Vermutlich liegt der gleiche Fehler vor wie hier
seilwinde-tajfun-4-5t-kupplungsschaden-t67287.html

von **stagermate** » Sa Mai 27, 2023 16:32

Kann es denn nicht sein, das man die nachstellen kann ?

von **lama-bauer** » Sa Mai 27, 2023 17:19

NEIN !
Das "was" einstellbar ist,hat nichts mit deinem Problem zu tun.
Hier kannst du den Aufbau der Kupplung sehen.
https://zeier-forst.de/produkte/ruecken ... seilwinden
Mögliche Fehler:
Beläge defekt und die Trommel wird mitgezogen
Lager der Trommel sind defekt,Trommel wird mitgezogen
Feder zum Abdrücken der Trommel gebrochen,Beläge schleifen und ziehen die Trommel mit.

Am besten bringst du die Winde in eine Werkstatt,dort wird die Fachgerecht repariert und eingestellt. :wink:

von **stagermate** » Sa Mai 27, 2023 17:51

Danke für die ausführliche Antwort. Wunder mich nur das in der Anleitung steht das wenn der Fehler Auftritt, soll man die nachstellen .

von **lama-bauer** » Sa Mai 27, 2023 18:33

stagermate hat geschrieben: Wunder mich nur das in der Anleitung steht das wenn der Fehler Auftritt, soll man die nachstellen .

Dann schreib mal den Text deiner Anleitung hier rein.
Vermutlich handelt es sich um die Einstellung der Seilauszugskraft,
diese hat aber nichts mit dem Einziehen des Zugseiles bei gelöster Bremse zu tun !

von **langholzbauer** » Sa Mai 27, 2023 21:06

Nun mal langsam mit der Werkstatt!
Wann hat denn die Winde das letzte mal gearbeitet?
Vor einem Werkstattbesuch würde ich sie erst mal kurz in der Kupplung schleifen lassen.
Es könnte auch etwas Staub oder Flugrost auf der Kupplungsfläche haften und zu diesem geringen "Schleppmoment" führen.
Sind denn die Betätigungsgestänge wirklich richtig freigängig?

von **Black Bonzo** » So Mai 28, 2023 11:38

Hallo Stagermate,

habe eine EGV45A (mit Brey-Funk). Die sollte technisch deiner 3,5t-Winde sehr ähnlich sein.
Letztes Jahr hatte ich genau den gleichen Fehler. Plötzlich zog sie das Seil bei gelöster Trommel wieder ein.
Die Kraft war dabei zwar gering, aber da war dann erst mal Feierabend.
Ich hatte auch erst an einen Kupplungsschaden gedacht.
Hab alles zerlegt (zerlegen ist einfach) und dann festgestellt, dass die Bolzen, auf denen der Belagsträger der Kupplung sitzt (nicht Bremse)
leicht angerostet waren. Dadurch bewegte sich der Belagsträger nicht mehr ganz in seine Ausgangsstellung zurück
und schliff noch auf der angetriebenen Kupplungsscheibe.
Also mit Drahtbürste und Schmirgelpapier wieder alles sauber gemacht und leicht mit Montagepaste eingestrichen.
Alles wieder zusammengebaut (ist ne Fummelei) und eingestellt (hab einen Windenprüfstand).
Danach war alles wieder gut.

Gruß
BB

von **stagermate** » Mi Mai 31, 2023 9:01

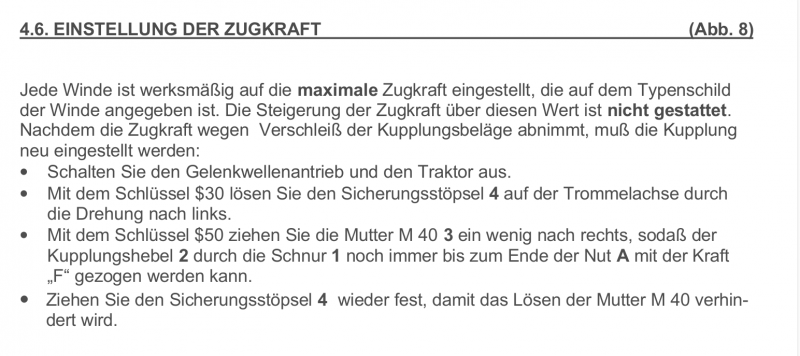

Danke für die Antworten. Also an das Thema einstellen bzw nachstellen bin ich gekommen weil ich das so in der Anleitung gesehen habe. Hier die passenden Bilder dazu. Das Thema Flugrost wäre eine weitere Möglichkeit denn: Die Winde wurde ca 1 bis 1,5 Jahre nicht genutzt und ich muss nur meiner Schande sagen, stand diese auch draussen und über den Winter nicht abgedeckt, da die Plane weggeflogen war.

von **stagermate** » Mi Mai 31, 2023 9:03

Bildschirmfoto vom 2023-05-31 09-57-16.png: (42.14 KiB) Noch nie heruntergeladen

Hier das passende Bild zum Fehler

von **Ecoboost** » Mi Mai 31, 2023 17:25

Servus,

löse mal die große Zentralmutter (gegen Uhrzeigersinn) um eine viertel Umdrehung, vorher aber die Position markieren.
Die lange Standzeit im Freien begünstigte wohl die Flugrostbildung an den Reibelementen der Kupplung.
Mit der Maßnahme sollte es eigentlich besser werden bzw. bestenfalls ganz weg sein.
Ich würde so mal ein paar Stunden arbeiten und später dann die Zentralmutter wieder auf die Position wie es vorher war drehen.
Auch mal prüfen, ob die Hebelmechanik leichtgängig ist und in die Ausgangsposition zurück geht.
⚠️Achtung⚠️
Man stellt hiermit auch die Zugkraft der Seilwinde ein, also sorgfältig hierbei vorgehen.

Gruß

Ecoboost

von **stagermate** » Di Jun 06, 2023 19:34

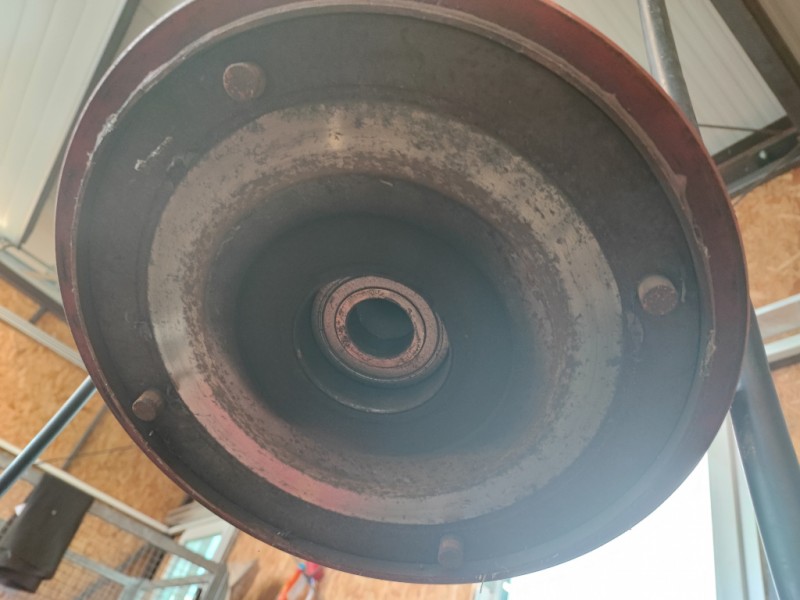

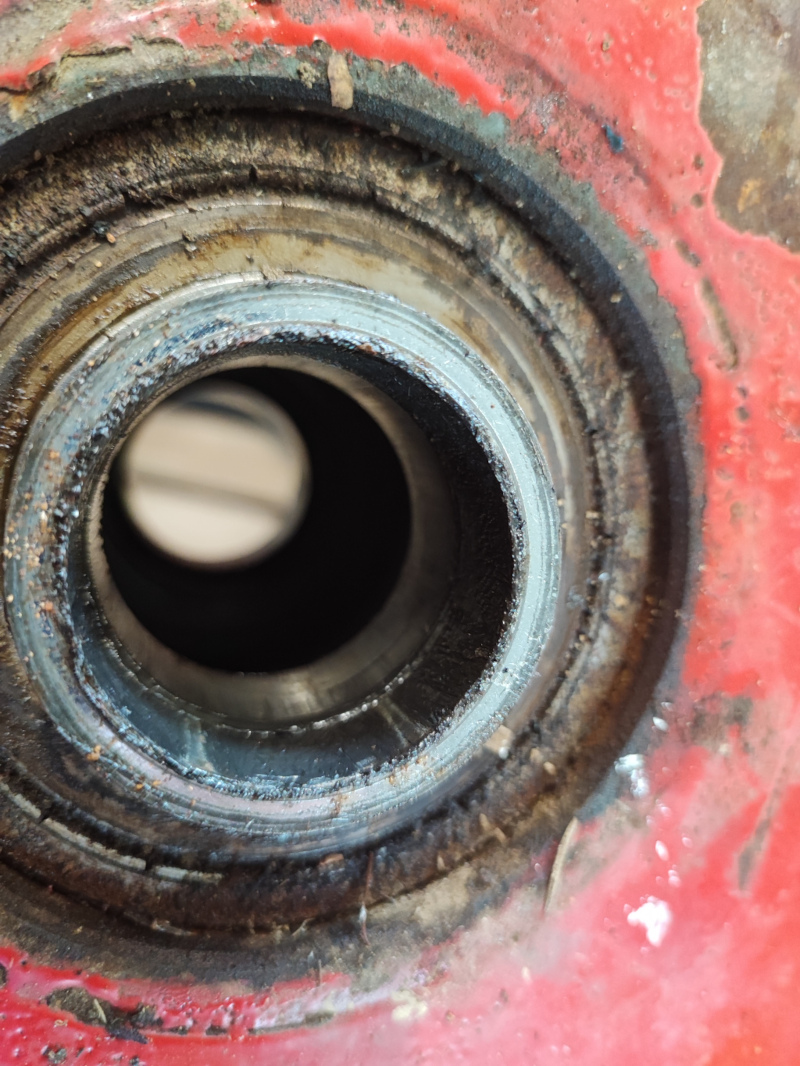

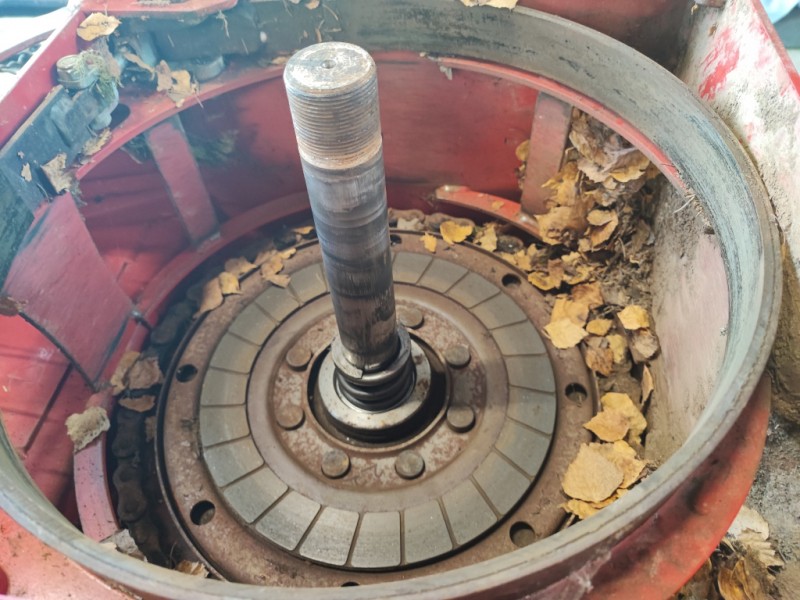

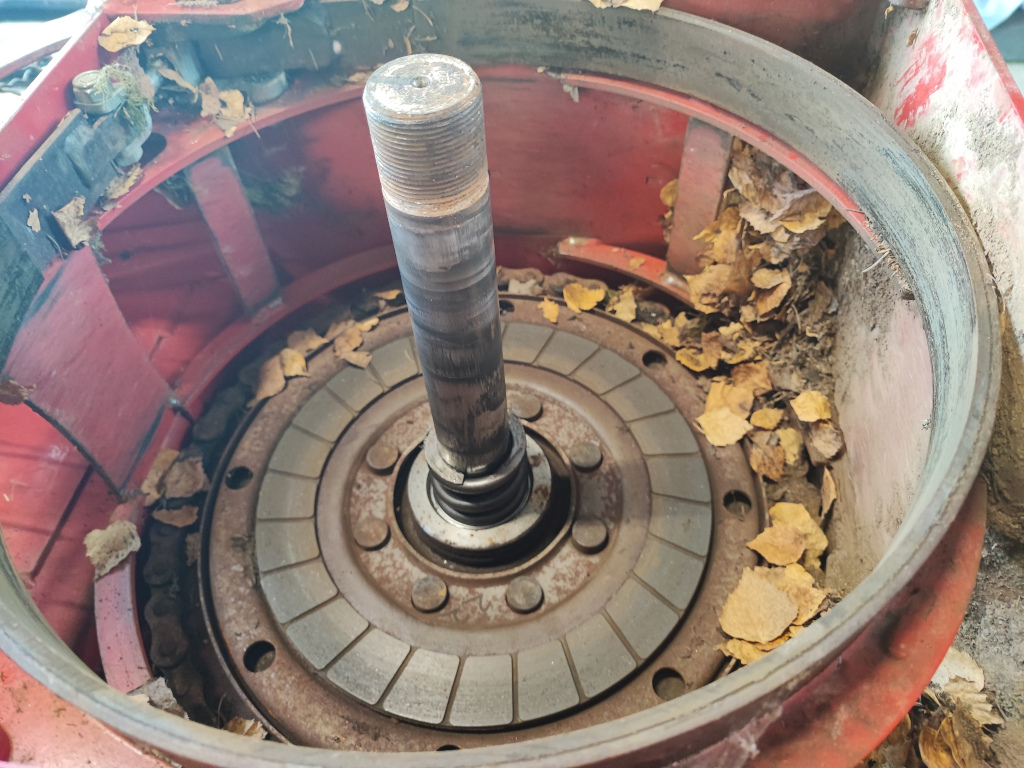

Hallo, ich kann mich jetzt erst melden, da ich beruflich unterwegs war. Ich habe heute das Seil ausgebaut und die Winde von Hinten geöffnet. ( im Liegen) Anbei sende ich paar Bilder . Morgen würde ich mal alles sauber machen und auch mal bisschen ölen / fetten. Was habt ihr für tipps ?

von **stagermate** » Di Jun 06, 2023 19:41

Hier die 3 Bilder

von **Chris353** » Mi Jun 07, 2023 8:33

Hole zuerst mal den ganzen Dreck raus, schaue ob die Beläge und Feder noch intakt sind.

Anschließend die Lager in der Trommel prüfen (Spiel?, Fest?)

Kein Öl/Fett auf Kupplung und Bremse bringen.

Wieder zusammen bauen und korrekt einstellen.

Gruß

von **stagermate** » Mo Jun 12, 2023 17:19

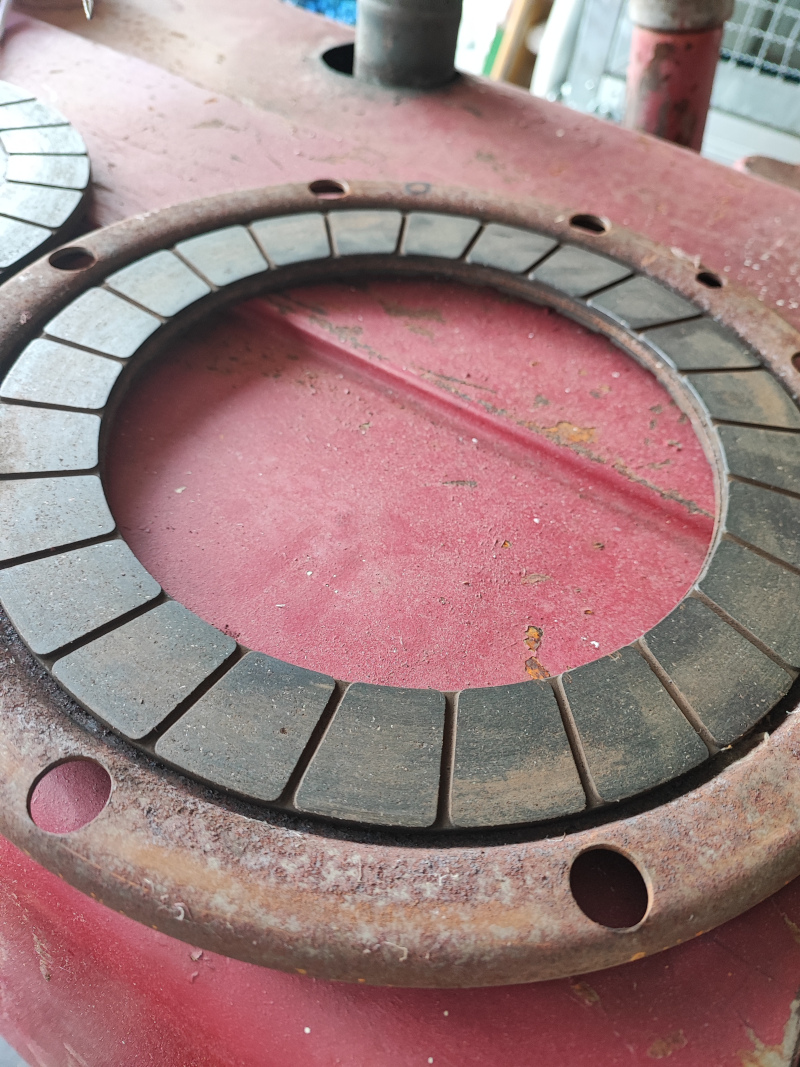

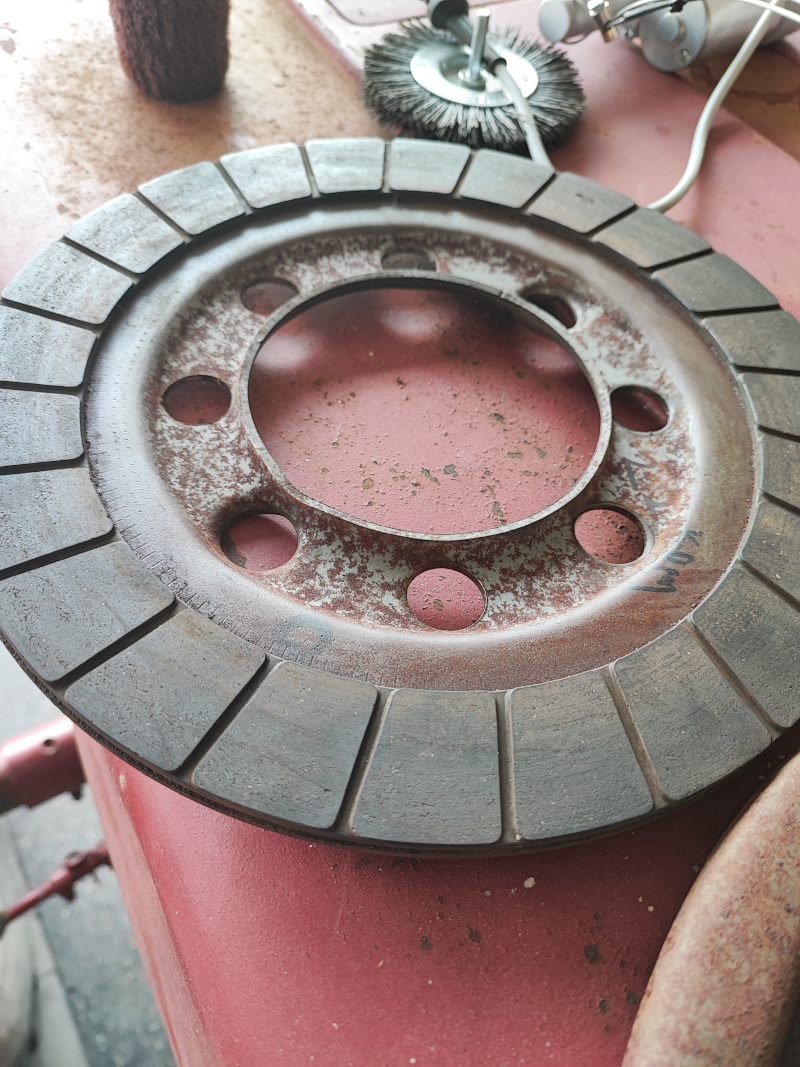

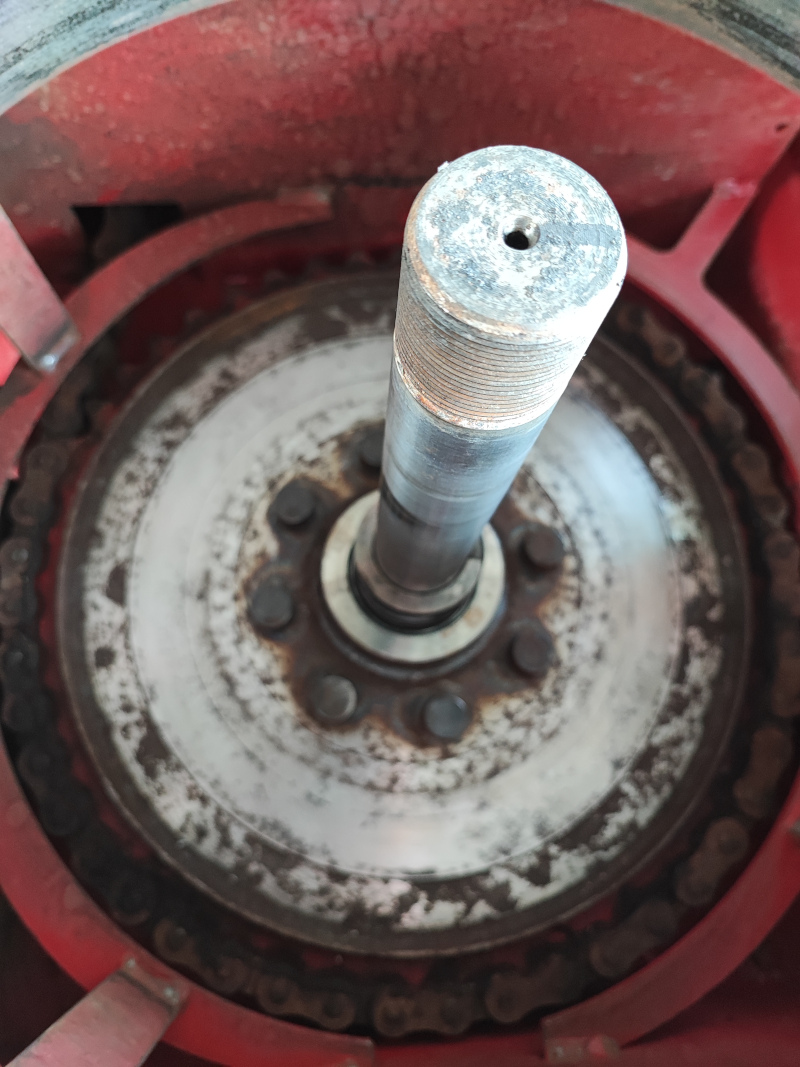

So, nach langer Zeit kann ich mich wieder melden. Wir haben alles zerlegt und feststellen müssen, das sich überall Flugrost gesammelt hat.
Wir haben alles entrostet und die Führungsbolzen auf dem die Kupplung lauft leicht gefettet. Wieder zusammengebaut und siehe da, der Fehler ist weg und die Winde läuft wieder einwandfrei.
Vielen Dank für die Hilfe und die Kommentare, das hat mir geholfen das Problem zu lokalisieren und zu lösen.

Leider habe ich keine Bilder nach der Reinigung gemacht, bedeutet diese Bilder sind nach dem zerlegen mit dem Rost
