Hallo liebe holzmacher;)!
Ich Bau mir Grade einen schneidspalter max. 80 cm Stammdurchmesser und 40 tonnnen spaltkraft.
Der Automat ist auch fast fertig und funktioniert ! Aber jetzt bin ich am klappbaren querförderer angekommen und ich weis nicht was die richtigen transportketten (rollenketten) sind! Möchte schon ca 6-10 Stämme a 5-6 m lang draufpacken können! Kann mir vielleicht jemand Tipps geben bezüglich der Ketten und wo man diese bezieht und worauf ich bei so einem kettenfördere achten muss?

Lg holzmichel

Hallo holzmichel, willkommen im Forum !

Bei so einer Ansage warten wir aber schon auch auf BILDER !

Gruß
Adi

Moin, also da haette ich auch gerne mal Bilder und am besten Anleitungen fuer 80cm Schneidspalter Eigenbau ist ja mal ne Ansage

Mfg

Servus Holzmichel
Befasse mich auch gerade mit dem Thema bin gerade an der Planung meines Sägespaltautomaten (60cm durchlass 24to. spaltkraft)
Hab hier mal einen Link die Fa. Fromm Fördertechnik stellt so ketten her würd mal bei denen anfragen.

http://fromm-ft.de/produkte/ketten/forderketten/

MFG Jan

Bilder folgen noch! Der grundaufbau ist ein spaltgigant 40t von Binderberger, harvester kettensäge von hultdins (Super saw 555) mit 1m Schwert. Zufürband ist ein kettenfördere, alles wird von einer siemens s7 300 gesteuert! Halbautomatisch das Programm für vollautomatik hab ich noch nicht fertig aber alle Sensoren vorhanden und angebaut. Fm Vermessung usw.
Aber das löst immer noch nicht mein Problem mit dem querförderer, wäre schön wenn mir da jemand unter die arme greifen könnte....!

Hallo,

ich meine, der User wiso hat seine Zuführung für den SSA selber gebastelt.
Sind glaube ich "Zackenwalzen" aus Eisen.
Wird sicherlich nicht lange dauern bis jemand dass Video gefunden hat...

Gruß
Dappschaaf

Hallo!

Schau mal bei KTS Kettentechnik.

Ich würde eine billige Standard- Rollenkette nehmen (z.B. 32-B1 mit 50,8 mm Teilung).

Die kannst du auch mit Anbauteilen kaufen, z.B. mit geraden Mitnehmerlaschen an jedem 20. Glied. So könntest du ein paar Flacheisenfinger auf die Kette schrauben, die als Anschlag und Ausrichtung für die Stämme dienen und ein Wegrollen verhindern.

Die Kette in 32-B1 (2 Zoll) hat ein Innenmaß von 30,99 mm (Breite der Röllchen). So kann man sie einfach auf einer 30er Stahlschiene laufen lassen.

Kettenräder, Umlenkräder mit Kugellager usw. sind Standardartikel für kleines Geld, die kannst du bei KTS mitbestellen.

Ich würde auf jeden Fall so eine Standardkette wählen- die gibt's wirklich günstig und du kannst sie immer und überall beziehen.

Wenn man mit Spezialketten anfängt, mag das zwar irgendwelche technischen Vorteile haben, aber das wird viel teurer, man braucht außerdem spezielle Kettenräder usw.

Danke Daniel,
Ich habe letzte Woche schon mal eine Anfrage bei kts gestellt, für eine transportkette m40! Ich bin mal gespannt was dabei rauskommt... Werde morgen früh gleich mal deine Variante Anfragen! Das Problem ist die Tragfähigkeit der Rollen der Ketten.
Jetzt ist die frage lieber 3 Laufbahnen oder 4!
Und was für ein Getriebe, vielleicht ein kratzbodengetriebe mit hydraulikmotor aber woher
Lg

ByeBye hat geschrieben:Danke Daniel,
Ich habe letzte Woche schon mal eine Anfrage bei kts gestellt, für eine transportkette m40! Ich bin mal gespannt was dabei rauskommt... Werde morgen früh gleich mal deine Variante Anfragen! Das Problem ist die Tragfähigkeit der Rollen der Ketten.
Jetzt ist die frage lieber 3 Laufbahnen oder 4!
Und was für ein Getriebe, vielleicht ein kratzbodengetriebe mit hydraulikmotor aber woher
Lg

Nabend,
habe schon die ganze Zeit mitgelesen.
Ich hab noch einen Hydraulikmotor mit Getriebe von einem alten Ladewagen. Wenn du interesse hast --> PN

Gruß
Ben

gel.

@ByeBye:

Ich würde nur drei Kettenstränge einsetzen. Das Holz ist sowieso krumm und liegt nie auf allen Strängen auf, wenn man vier Stück baut.

@Harley:

Dass die Stämme nicht auf den Ketten, sondern auf dem Stahlgestell aufliegen sollten, würde ich so nicht behaupten.

Bei Spezialketten laufen die Mitnehmer mit massiven Führungsrollen in einer Schiene, der Mitnehmerfinger kann also die Baumstämme schieben.

Bei einer normalen Kette, wo das nicht der Fall ist, kippen die Mitnehmerfinger nach hinten, wenn sie viel schieben müssen. Wenn man also mit einer einfachen 08/15 Rollenkette arbeiten will, würde ich die Kette einfach mit ihren Röllchen auf einer Vierkantschiene rollen lassen und z.B. jedes 20. Glied mit einem Finger versehen.

Wenn man ein bisschen Dämpfung für die Kette haben will, kann man vielleicht auch eine Schiene aus Kunststoff als Kettenführung nehmen (z.B. Murtfeldt S grün).
Das dämpft die Schläge auf die Kettenröllchen, wenn ein Stamm unsanft aufgelegtr wird. Aber eine 2 Zoll Kette sollte schon was vertragen.

Die Stämme würden dann auf den Laschen der Kettenglieder liegen, die Kette würde rollend auf ihrer Schiene laufen. Das hat den Vorteil, dass sich alles mit Rollreibung bewegt und man nicht so viel Kraft am Antrieb braucht.

Wenn man Angst hat, dass zwischen den Mitnehmerfingern die Stämme hin und her rollen und schief liegen, kann man den Förderer auch leicht steigend aufstellen.

So Angebot von kts ist da....
1m 32b1 kostet 30 eu
Kettenrad 11 Zähne 36 eu
Der Preis ist akzeptabel.
Mal schauen werde es die Tage mal zeichnen und euch die fertigen Bilder online stellen...!
@ben hab dir eine pm geschrieben
Und Daniel dir vielen dank für die guten Ideen

Wäre dann wenn er fertig ist auch an dem Plan bzw. Kosten interessiert sein..
Wie hast du den Längsförderer konstruiert? Bzw die Sägeeinheit?

Servus miteinander,

baue gerade auch einen Sägespaltautomat.

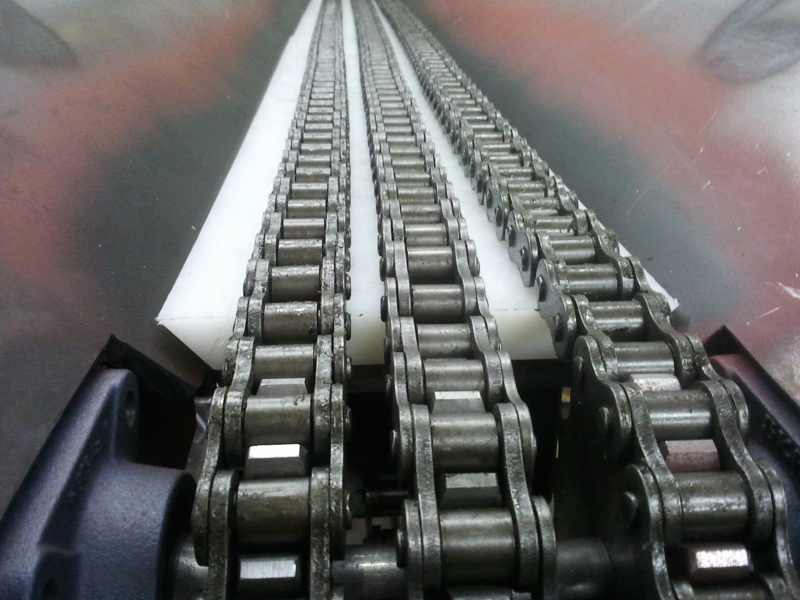

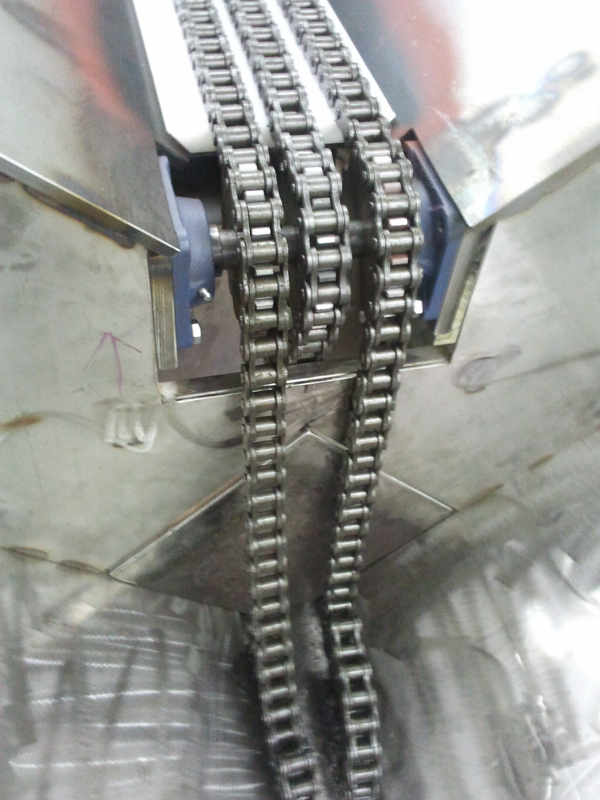

Habe für den Stammeinzug Ketten und Zahnräder von der Firma Mädler in Stuttgart verwendet. ( Gleicher link wie oben schon erwänt.)
Bei der Firma bekommt man fast alles an Normteile und Antriebsteile.


Gruß Hackschnitzel
