ihc_744 hat geschrieben:Sicher das du deine Wahl der Hydraulikzylinder nicht nochmal überdenken solltest?
Zumindest der Zylinder der Säge ist meiner Meinung nach viel zu groß!
Zum Beispiel eine Kettensäge drückt man auch nicht mit enormer Kraft ins Holz, falls doch bleibt sie stehen.. mit deinen 40 l kommst du nichtmal auf 10PS leistung da reicht schon eine Feder...
Ich bin auch gerade dran einen SSA zu bauen haben auch schon einen Probelauf gemacht allerdings ist das Teil im Gesamten etwas größer der Sägemotor schluckt fast 90l/min und trotz minizylinder 8/16 müssen wir den Druck ganz runterdrehen damit die Säge nicht stehn bleibt (50er Stamm)

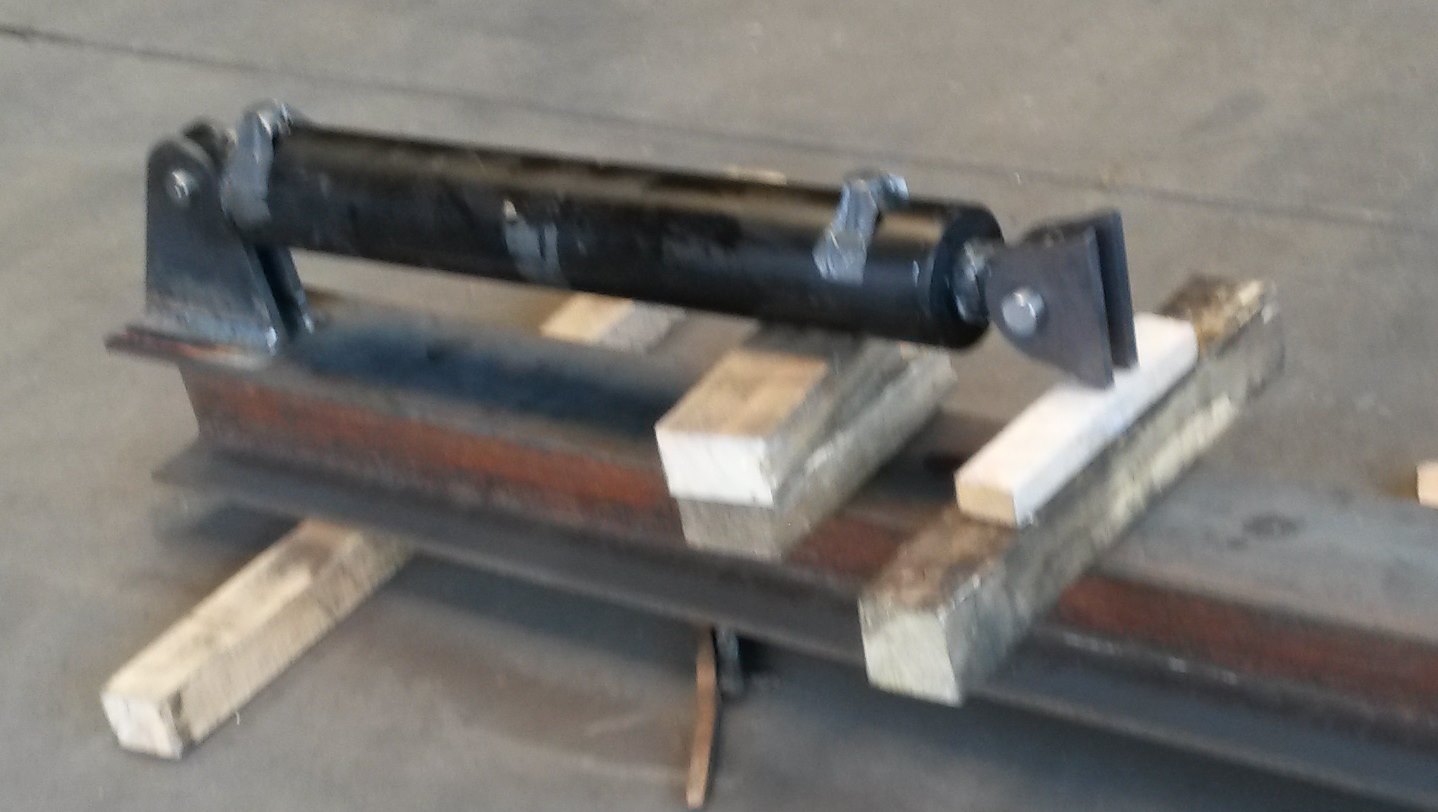

Nun zum Spannzylinder:
Der ist eig. auch zu groß ein 50er Kolben drückt bei 200bar fast 4to wo willst du hin.. da zerdrückst du dir dein Föderband.. Zumal kleinere Zylinder auch schneller verfahren..
Gut je nach Übersetzung wird die Kraft weniger aber das wird nicht benötigt.
Zum Förderbandmotor:
Da musst du erst mal wissen was für eine Pumpe du nimmst,die OMP haben meistens max. 60L/min
wenn du den Motor mit 20l/min betriebst und einen OMP 100 nimmst macht der 200U/min
das ist schon recht schnell da brauchst du auf jeden Fall ne Übersetztung... ich empfehle das ganze im Vorfeld halbwegs genau auszurechnen, dass spart dir im nachhinein Arbeit und Geld.
Ich hab einen 400 am Förderband...
Das ganze ist als konstruktive Kritik anzusehen
Gruß Ihc_744

harley2001 hat geschrieben:Also ich mach jetzt noch einen letzten Anlauf, dir bei deinem Projekt zu helfen. Sollte ich weiterhin verspüren, dass mir mehr an deinem Sägespalter liegt, als dir selbst, klink ich mich aus. Wenn man dir schon was schreibt, solltest du schon auf die Fragen antworten bzw auf Vorschläge eingehen und reagieren. Wenn möglich, mit mehr als einem Satz. Falls du mit dem Projekt schon angefangen hast, wären interessehalber ein paar Bilder ganz schön.
Das ist über diese Schreiberei schon anstrengend genug. Da will man nicht alles mehrmals fragen müssen.
Als erstes würd ich dich bitten, mal auf das zu antworten, was schon geschrieben wurde und wie du dir den Ablauf genau vorstellst. Was deine Zylinder angeht, wirst du ausser beim Spaltzylinder nirgends viel Kraft brauchen. Beim Zylinder für den Sägevorschub musst du eher drauf achten, dass er nicht zu dick ist ,da nur wenig Kraft benötigt wird.Die genaueren Einstellungen für Druck und Geschwindigkeit, muss man mit extra Ventilen realisieren.
Also, warum willst du unbedingt elektrische Ventile verbauen? Dir ist schon bewusst, dass das ein erheblicher Mehraufwand an Arbeit und Geld bedeutet. Wieviel rm willst du denn machen mit dem Spalter? Desweiteren wär es viel einfacher, das Abförderband über die Schlepperhydraulik zu betreiben. Schlepper läuft ja eh.
Dann schreibst du," deine Hydraulikkomponenten sind."
Hast du die Zylinder schon?
@ Ihc 744
Das Problem, warum deine Säge stehen bleibt, ist die Geschwindigkeit, mit der dein Schwert in den Stamm fährt, im Verhältnis zu der Drehzahl deines Sägemotors. Klar spielt die Zylindergröße eine Rolle, aber die Einstellungen musst du über Drosselrückschlagventil und DBV vornehmen. Drosselrückschlagventil am besten in Griffweite, da es bei dickeren Stämmen auf einen langsameren Vorschub gedreht werden muß. Wie sind denn die Daten deiner Säge? Motorschluckvolumen und Bauart, Druck vom Motor, Druck Sägevorschub, Literleistung der Sägepumpe ? Stell doch den SSA und die Bauphase hier in einem extra Thema vor. Würd mich interessieren
