Hallo,
ich habe jetzt schon mehrere Threads hier im Forum zum Thema Schneeschild selber bauen gelesen. Ich plane grade ein recht simples Schneeschild für den Frontlader, die Heck- und eventuell auch die Fronthydraulik. Zur verfügung stehen mir ausreichen Vierkantrohre und Stahlplatten mit 7mm Stärke. Ich hatte geplant die Rohre anzuflexen, zu biegen und wieder zu verschweißen und dann in dreiTeilen die Platten vorne anzuschweißen. Wenn jemand eine gute und einfache cad kennt, könnte ich villeicht eine Zeichnung online stellen. Hat jemand Tipps ode Meinungen zu den Ideen? Ich weiß auch nicht in welchem Winkel die Schürfkante auf den Boden Treffen sollte und welche Winkel ich zwischen den einzelnen Platten verwenden muss.
Danke

Ein einfaches (und kostenloses) CAD Programm ist z.B. Google Sketchup.
Eine Skizze, fotographiert oder gescannt, sollte dein Vorhaben aber auch verdeutlichen können ...

Adi

Ich würde ganz einfach zum nächsten Bauhof der Gemeinde oder Straßenmeisterei marschieren und mir so ein Teil anschauen, fotografieren und Maße abnehmen.
Ich glaube nicht das man vom Hof gejagt wird wenn man vorher fragt.
Und die professionellen Schilde haben meistens ganz gute Details auf die man(n) selbst vieleicht nicht gekommen wäre.

Warum immer gleich mit Kanonen (CAD) auf Spatzen schießen, wenn man sich das Teil eh zuhause zusammenbrät.

Gruß

Josef

Also ich habe mich jetzt mal an die Zeichnung drangesetzt. Das ganze sieht mehr nach einem Kindergartenprojekt aus aber ich hoffe man kannes es halbwegs erkennen Also rot sind die vertikalen vierkantrohre, grün die horizontalen und blau die Flacheisen, die die Unterkante stabilisieren sollen. Ich habe vor das Schild aus 4 abgeknickten Platten zu bauen, weiß aber nicht in welchem winkel ich diese zueinander stellen sollte und in welchem Winkel die Schürfleiste auf den Boden treffen soll.
http://imageshack.us/photo/my-images/84/hpim1902u.jpg/ Das Schild von hinten
http://imageshack.us/photo/my-images/402/hpim1904t.jpg/ Seitenansicht

Die Schürfleiste sollte " fast" senkrecht stehen und am besten beweglich also zum wegklappen nach hinten sein.
Steht die Schürfleiste zu steil, dann viel Spass wenn Du mal an einem Kanaldeckel oder sonst einem kleinem Hinderniss hängen bleibst.

Ich glaub, daß er mit seinem Schneeschild lediglich seinen Hof räumen möchte, da wird er schon keinen Kanaldeckel damit rammen.

Ich würde die Schürfleiste aus einer Holzlatte machen, sowas habe ich auch schon gesehen, funktioniert einwandfrei. Erstens gibt die nach und zweitens ist nichts dabei, wenn ich jedes Jahr ein neues Brett ranschraube.


Gruss
Hans

Also kann ich davon ausgehen das die untere Kante fast senkrecht auf den boden trifft. Das kann ich ja mit dem Oberlenker noch verstellen. In welchem Winkel sollte ich denn die vier Platten übereinander stellen? Ich habe auch vor das Schild an die fronthydraulik von meinem 5150 zu hängen. Das Problem wäre dann ja wieder das die Fronthydraulik Druck auf die Schürfleiste macht...

So könnte/sollte ein einfaches Schneeschild aussehen : gutes-schneeschild-fur-einfache-raumarbeiten-t80407.html

https://www.google.at/search?q=schneesc ... e&ie=UTF-8

Adi

so in die Richtung denke ich ja eigentlich auch zumindest sollte das was ich geplant habe am ende stabiler sein bei uns weiß man nie wofür das Teil nachher benutzt wird

96Karl hat geschrieben:Also kann ich davon ausgehen das die untere Kante fast senkrecht auf den boden trifft. Das kann ich ja mit dem Oberlenker noch verstellen. In welchem Winkel sollte ich denn die vier Platten übereinander stellen? Ich habe auch vor das Schild an die fronthydraulik von meinem 5150 zu hängen. Das Problem wäre dann ja wieder das die Fronthydraulik Druck auf die Schürfleiste macht...

Kann man hier schlecht beantworten.
Ein relativ gerades Schneeschild schiebt den Schnee nur vor sich her, bzw der Schnee fällt zur Seite raus wenn es schräg gestellt ist.
Ein Schild das gebogen ist in Form eines "Halbkreises" rollt den Schnee vor sich her und bei entsprechender Geschwindigkeit wird der bei schräg gestelltem Schild seitlich eher ausgeworfen.

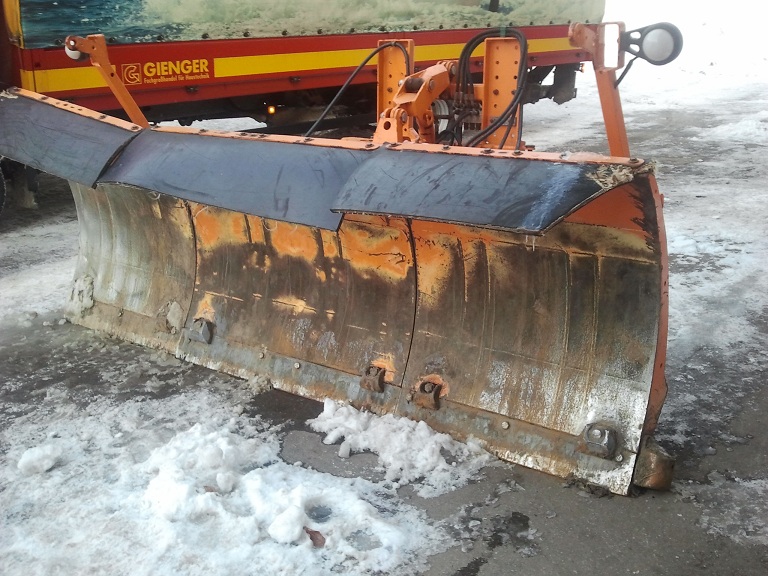

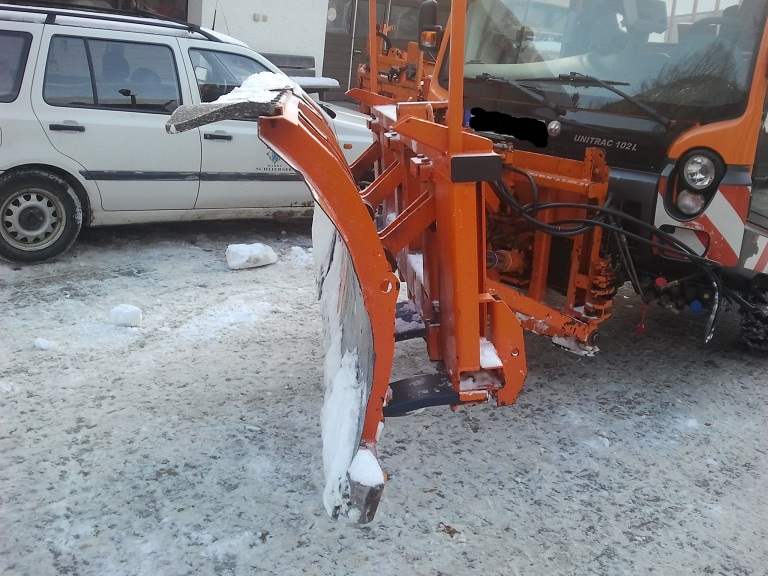

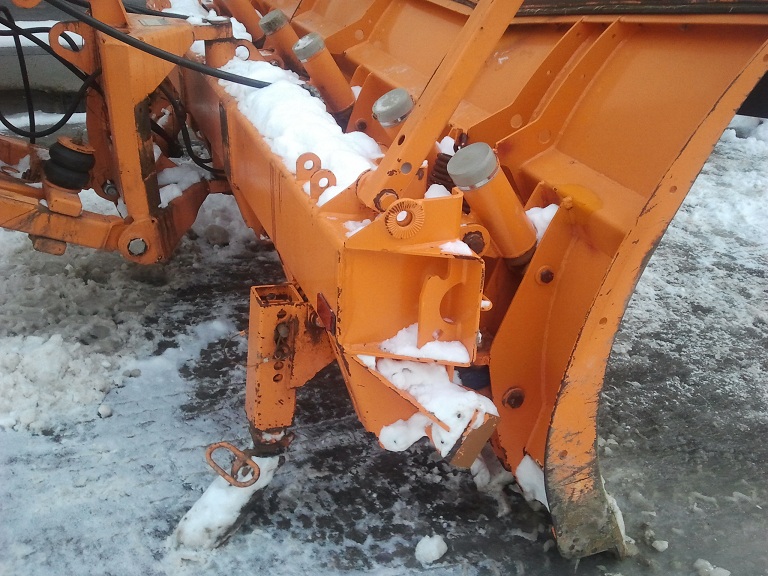

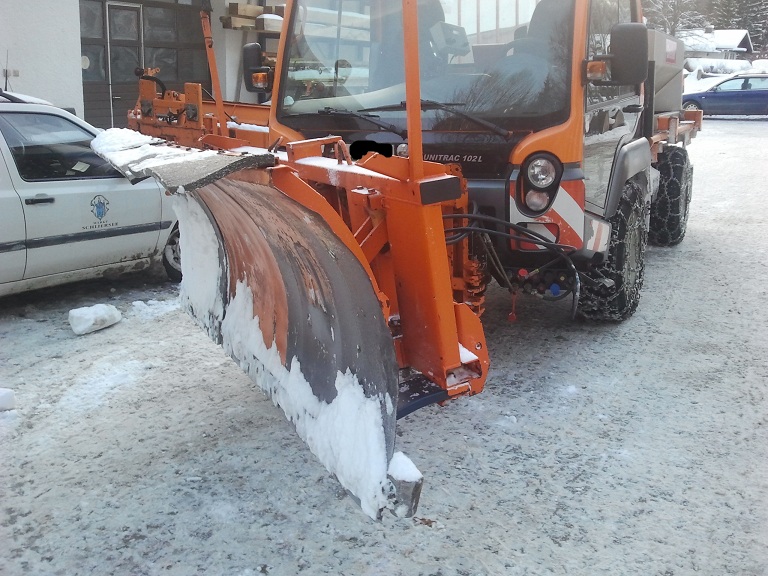

Ich fahr dann eh zu mir in den Bauhof, dann mach ich Dir ein paar Bilder von einem Pflug.
Kannst ja dann in Mini nachbauen

ok danke

Moin,

wenn Du mir deine eMail-Adresse sagst dann schicke ich Dir eine CAD Zeichnung von einem Schild, ich weiß leider nicht wie man die hier im Beitrag einfügt. Vielleicht hilft dir die Zeichnung weiter

p.s. als Schürfleiste kanns Du auch Förderband-Gummi nehmen. Gibt es meistens beim Förderband-Service als Verschnitt für ganz schmales Geld

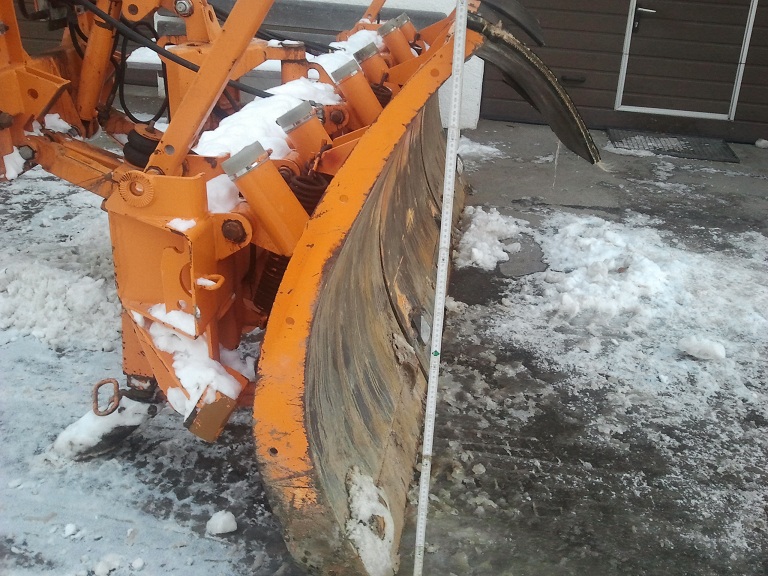

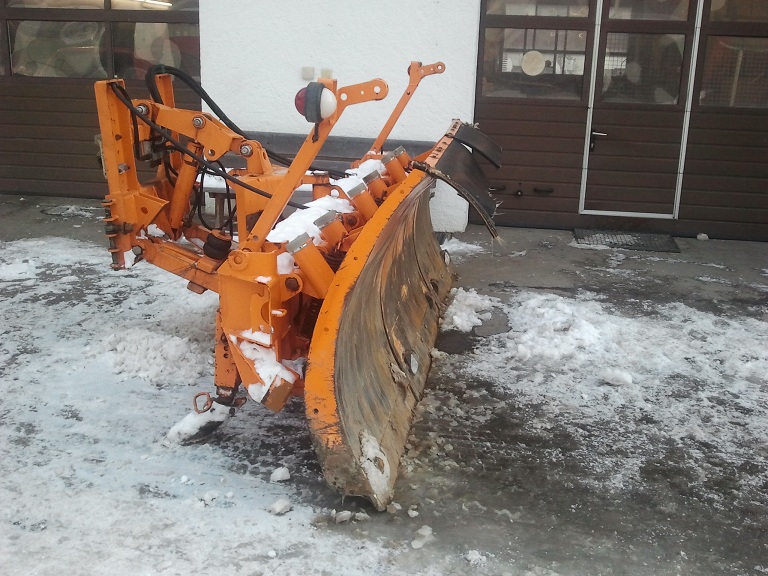

Danke für die Bilder Ich guck mal ob ich von dem Schuld etwas in meinen Plan mit übernehmen kann...

Ist zwar schon eine Weile her, aber ich hätte auch Interesse an der CAD Datei.
