Hast du den Druck gemessen, oder meinst du, dass da kein Druck ist, weil sich "nichts rührt" ?

Eventuell ist das Ding mit dem Schlüssel ein Druckschalter (der den Motor laufen lässt bis genug
Druck aufgebaut ist, dann ausschaltet, und wieder einschaltet, wenn der Druck wieder abbaut ..)

Adi

Hallo,

ich find das Forum super.

Der Reihe nach.
@Adi
Ja, die Winde ist gebraucht, sie soll funktioniert haben (ich glaube das auch). Die freien Kabelenden habe ich produziert zum Prüfen.
Zuerst habe ich direkt Spannung auf die Pumpe gegeben, um zu prüfen, ob die Pumpe läuft, danach habe ich auf die Klemmbank direkt Spannung aufgelegt, um evtl. Fehlerquellen auszuschliessen.
Ja, zur Zeit wird die Winde noch mit einer "Handgurke" bedient, wenn sie wieder ordentlich funktioniert wird sie auf Funk umgerüstet. Deswegen habe ich meine alte funktionierende Igland Winde verkauft.
Die zwei Hydraulikschläuche gehen zu einem doppelwirkenden Hydraulikzylinder. Alle anderen Hydraulikleitungen gehen einmal zum Manometer und einmal zum Membranspeicher.
Beim bedienen der Steuerung klacken die Ventile. Der Schlüsselschalter ist für die Druckeinstellung, diesen habe ich bereits kurzgeschlossen um diese Fehlerquelle auszuschliessen.
Der Motor läuft permanent.

@Fadinger
Falsches Ventil würde ich ausschliessen, da die Winde ja vorher gelaufen hat. Eigentlich wurde die Winde so von Tajfun verkauft. Diese Steuerung ist orignal, also nicht nachträglich umgebaut. Zuerst habe ich gedacht, dass sich irgendwo im System ein Luftsack gebildet hat, aber anscheinend ist dieses System selbstentlüftend (kann ich mir aber eigentlich auch nicht vorstellen).

Habe schon einiges ausprobiert, bin aber zur Zeit ziemlich ratlos.

Eigentlich braucht die Winde für die Hydraulik und Steuerung nur 12 Volt, alles andere wird über die Handgurke erledigt.

Gruß
Torsten

Adi,

dort ist ein Manometer verbaut und das zeigt 0 Bar an. Gleichzeitig reagiert der Hydraulikzylinder nicht, obwohl die Magentventile "zucken".

Gruß
Torsten

Hallo!

Gibt es von der Hydraulik ein Blockschaltbild?

Zum "zucken" der Ventile: Die nehmen sich im angezogenen Zustand schon "etwas" Strom. Messe mal die Spannung, die direkt am Ventil ankommt. Möglich, daß die Spannung zu stark einbricht.
Wegen Luft: Ein zirkulierendes System entlüftet sich von selbst ...

Gruß F

Hallo,
haltet mich jetzt bitte nicht für einen Witzbold.
Torsten nimm einen Hammer und schlag damit gegen das Ventilgehäuse, aber nicht zu heftig.
Hab das schon einmal an einem anderen Gerät gehabt und hat funktionert.
Versuch macht klug und kostet nichts.

Gruß Yogi

Hallo,

@ Fadinger
Werde ich heute abend ausprobieren, leider gibt es kein Blochschaltbild, würde sicher helfen.

@Yogibär
Werde ich auch mal gefühlvoll probieren.

Gruß
Torsten

Hat die Pumpe evtl. irgendwo einen eingebauten Filter oder Sieb im Tank?? Ich würde mal die Hydraulikschläuche lösen und auf die Pumpe "Saft" geben um zu schaun ob diese überhaupt einen Tropfen fördert.

Guten Morgen Zusammen,

bin gestern nicht wirklich weitergekommen, gefühlvolles bearbeiten mit dem Hammer hat nichts gebracht.

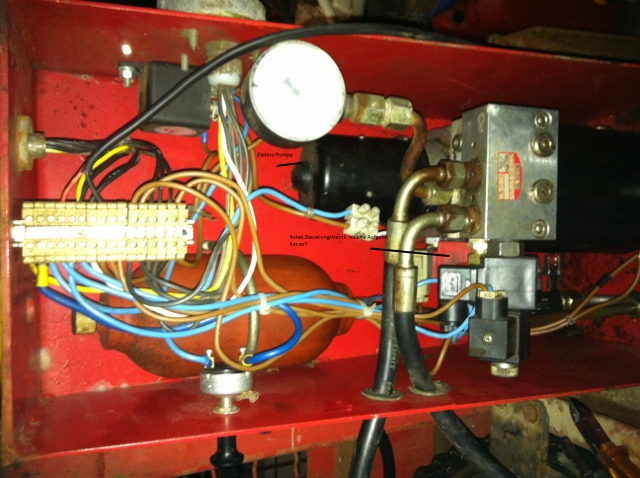

Anbei noch ein Foto, könnt ihr mir sagen welche Funktion das rote Steuerventil hat?

Gruß Torsten

Hallo Forum,

Kleines Update.

Problem gelöst, es war der Membranspeicher. Vielen Dank an die externe Unterstützung durch Christoph und Joze.

Gruß
Torsten
