Hallo Forum,

wer hat eine Tajfun EGH 50 SD-EH mit elektrischer Hydraulikpumpe? Benötige für oben genannte Winde eine Bedienungsanleitung und eine Ersatzteilliste.

Vielen Dank im Voraus.

Gruß
Torsten

Hallo Forum,

hätte noch eine Bitte, kann mir jemand mitteilen, wie ich den Hydraulikkreislauf der elektrischen Hydraulikpumpe entlüften kann?

Der Hydraulikkreislauf bzw. die Pumpe baut keinen Druck auf und ohne Druck funktioniert die Steuerung nicht.

Bin gerade etwas ratlos.

Viele Grüße
Torsten

Hallo Thorsten,

ich habe zwar nicht was Du willst, aber läuft die Winde über eine Leistungssteckdose?
Dreht die Pumpe, hörst Du sie surren? Das kannst Du ja auch bei abgeschaltetem Motor prüfen

Gruß

Guten Morgen Badener,

ja, die Winde wird über die Anhängersteckdose versorgt, es kommen auch die 12 Volt an. Die Pumpe läuft, baut jedoch keinen Druck auf.

Ich vermute, im System ist irgendwo Luft. Es wurden schon alle Hydraulikverschraubungen geöffnet, damit die Luft entweichen kann, ohne Erfolg.

Gruß
Torsten

ja, die Winde wird über die Anhängersteckdose versorgt, es kommen auch die 12 Volt an. Die Pumpe läuft..

Auch in der richtigen Richtung? Heißt, stimmt die Polbelegung?

Stefan,

Jupp, stimmt.

Die Druckseite entlüftet normal selbst. Die Saugseite, hmm, hast du da Filter getauscht(Wenn Patrone-vorher gefüllt?), oder auch Verschraubungen offen gehabt?(Evtl. saugt er da nun Luft...), oder ist die Pumpe im Tank/unter Tankniveau?

Stefan,

keinen Filter gewechselt, Tank und Pumpe ist eine Einheit, die Pumpe ist oben auf den Tank geschraubt, da war ich aber nicht dran. Ölstand ist laut Schauglas genau richtig.

Hydraulikverschraubungen waren geöffnet, sonst kommt man an die Pumpeneinheit nicht dran.

Gruß
Torsten

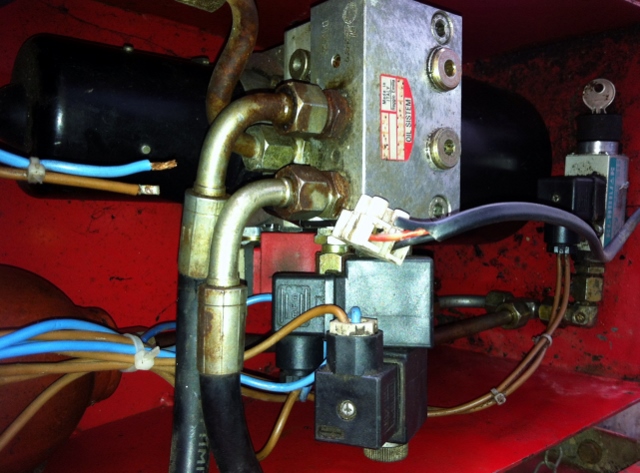

Anbei noch ein Foto der Steuerung.

Hallo,
hab ne Taifun EGV 50 SD, meine BA wird dir aber nix helfen, ist zwar vermutlich ähnliches Bj. aber in meiner BA ist nix mit EH beschrieben.
Nur mechanisches sollte evtl. gleich sein.
Gruß,

Guten Morgen Waldhäusler,

danke für dein Angebot, aber ein Forumskollege hat die gleiche Winde und schickt mir die Unterlagen.

Nur werden mir vermutlich die Unterlagen zu dem aktuellem Problem auch nicht weiterhelfen > bitte wenden sie sich an ein Serviceunternehmen.

Da kann man echt verzweifeln.

Gruß
Torsten

Hallo!

Was ist das für ein Hydrauliksystem? Bei einen offenen System (open center) baut die Pumpe keinen Druck auf, bzw. wird im System kein Druck aufgebaut, solange nicht irgend ein Ventil betätigt wird.

Gruß F

Hallo Fadinger,

wie soll ich feststellen, ob das ein offenes System ist? Es ist ein Membranspeicher verbaut, heißt das nun, dass es sich um kein offenes System handelt?

Gruß
Torsten

Nur zum Verständnis :
Das ist eine gebrauchte Winde , ja ?!
Hat die Winde vorher einwandfrei funktioniert ?
Auf dem Bild sieht man zwei freie Drahtenden und eine Doppelschraubklemme ohne erkennbare (Kabel-)Weiterführung ...
Ist die Elektrik somit in einem funktionsfähigem Zustand ?

Wie bedienst du die Winde ?
Mit einer "Handgurke" oder einer Funkfernsteuerung ?
Klacken die Magnetventile, wenn man die Betätigungstasten für "Ziehen" oder "Lösen" drückt ?
Gehen die Hydraulikschläuche zu den zwei (einfachwirkenden) Hydraulikzylindern ?
Geht der dritte Anschluss zwischen diesen beiden zum Druckspeicher ?

Was ist das für ein Ventil (oder ein Druckbegrenzungsventil) mit dem Schlüsselschalter ?
Läuft der Elektromotor für die Pumpe ständig, oder nur bei Druck auf eine der Tasten ?

Mach' mal mehr Fotos !
Mehr Input !

Gruß
Adi

Hallo!

Membranespeicher ist normal kein offenes System ...
Eventuell am Druckanschluß der Pumpe eine Leitung anschließen und in den Tank zurückleiten, um zu prüfen, ob die Pumpe fördert.
Vielleicht ist ein falsches Ventil (eben für OC) verbaut worden, oder es ist sonst wo ein Ventil in einer Stellung, wo der Druck entfleucht ...

Gruß F
