Hallo Taucher,

einen stehenden Spalter habe ich schon. Der funktioniert ja im endeffekt wie dein liegender, da das Spaltmesser am Zylinder angebracht ist. Jetzt habe ich die Grundkonstruktion für den liegenden Spalter schon fertig. Ich baue diese Woche noch das Gestell, wo mein Grundträger draufliegt. Bisher habe ich schon folgende Komponenten fertig.

-Stammheber,
-Träger HEA 220mit seitlichen Platten (8-eck) Aufnahme für Stammheber
-Umlenkhebel für höhenverstellbares Spaltkreuz,
-Druckplatte mit Gleitlager (am Zylinder)
-Spaltkreuzaufnahme
-Zylinderhalterung mit Sperrplatte für Zylinder (aus-und einfahren)
-Tank integriert (gegenüber Stammheber)
-Druckhebel für Stammheber
-3-Punktaufnahme
-Holzauflagetisch (war vom Nachbar über, da er einen größeren gebaut hat)

Ich will ein mindestens ein 6-fach Spaltkreuz bauen, dazu nehme ich ein 400 -er Haddox, als seitliche Spaltmesser versuche ich mal wieder die Hackermesser vom Sägewerk - habe ich im stehenden auch schon verbaut - und funktioniert gut.

Wie gesagt, mein liegender Spalter ist 1:1 vom Posch Split-Master 26/30
übernommen worden. der Spaltmesserschacht ist jedoch doppelt so stabil ausgeführt, da mein Nachbar den Posch mit dem 6-er Messer schon zerlegt hat.

Jetzt brauch ich unbedingt einen Zylinder, da ich die Länge wissen muß, um meinen Grundträger kürzen zu können. Fest steht - er muß mindestens ein 50-er Auge haben. Der Spalter hat mir jetzt 300 - 400 euro gekostet. Mal sehen wie es mit der Hydraulik weitergeht. Die geht jetzt wieder richtig ins Geld Aber irgend ein Hobby muß man ja haben

Gruß G. aus Ö.

Hallo

so was wie auf dem erten bild hatte ich mit vorgestellt .
so ungefär

MFG Peter

Hallo Markus,
jetzt versuch ich mal ein paar Bilder von meinen Spalter hochzuladen

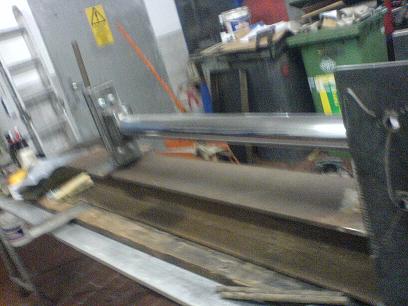

beim Bau - Zylinder das erste mal mit Pressluft ausgefahren.

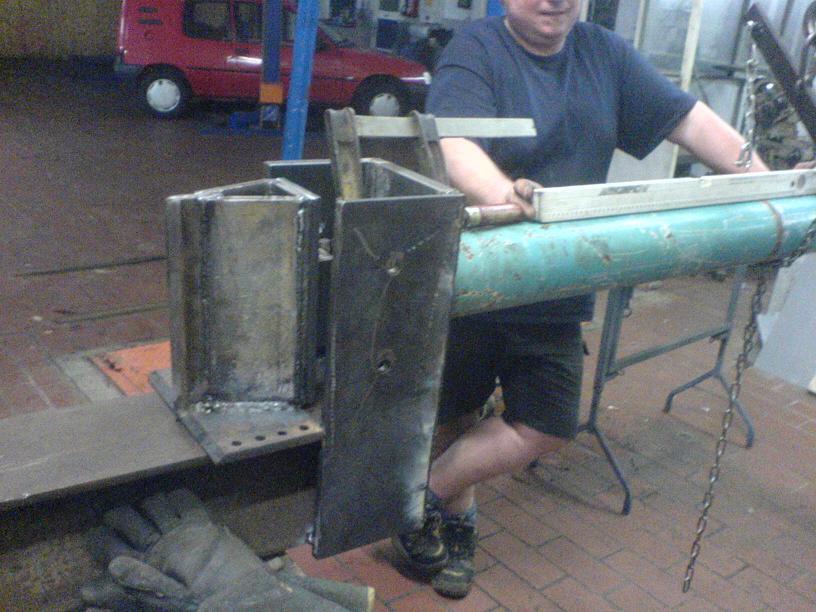

So noch weitere Bilder vom Bau des stehenden Spalters

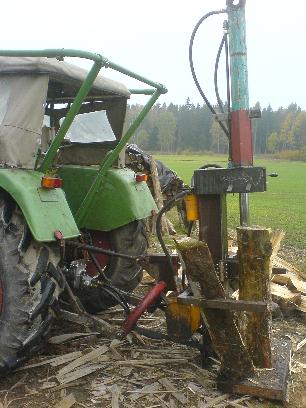

Bilder - Spalter in Aktion

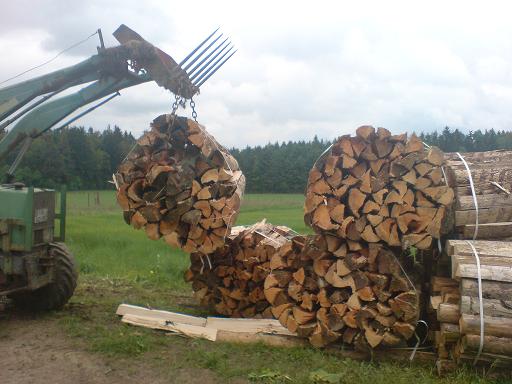

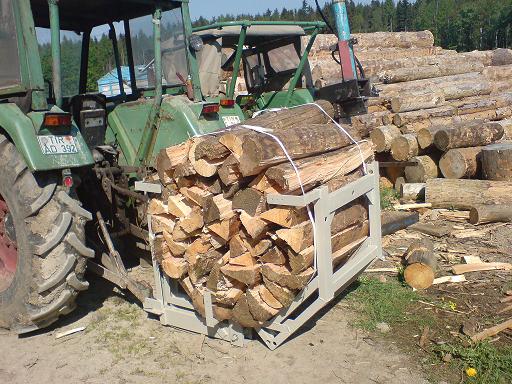

Die Bündelei - funzt auch

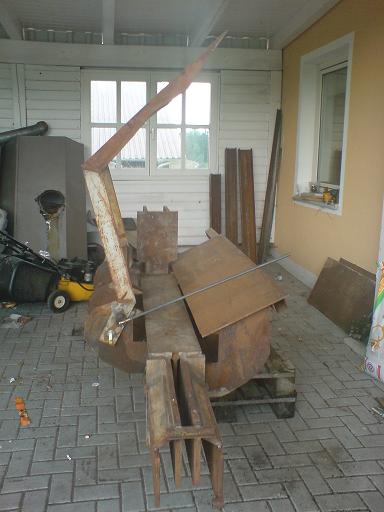

So, jetzt stelle ich mal das Projekt Spalter liegend - ca 50 % fertig vor.
Stammheber, höhenverstellbares Spaltkreuz, 1,25 Spaltlänge, halt ganz nach Posch mit 30 To.- im Herbst soll er laufen - oder besser gesagt Spalten. Dann bekommt mein stehender Spalter erst mal Farbe.

Cad Pläne hab ich von meinen stehenden Spalter - im Bauprogram Nemetschek gezeichnet, den liegenden baue ich jetzt frei Schnauze, da ich nie die Eisenteile (umsonst ) bekomme, die ich brauche.

gute Idee, Farbe erst nach der "Erprobungsphase"! Ist der Zylinder im stehenden absenkbar?

wildboy15 hat geschrieben:...- im Bauprogram Nemetschek gezeichnet...

hey, bist Du Architekt, Bauingenieur oder Bauzeichner,
ich bin Bauingenieur und zeichne auch alles mit Nemetschek V15

Hallo Markus,

jup, der Zylinder lässt sich absenken. Ich muss nur noch eine starre Leitung am Zylinder befestigen. Den Kopfpunkt werde ich auch noch abändern. Aber jetzt wird erst einmal gespalten - bis mein liegender fertig ist.

Hi abu Moritz,

ich habe Bauzeichner gelernt, danach den Bautechniker absolviert und jetzt noch nebenbei den Landwirt. Mal sehen was ich als nächstes mache.

Wer zeichnet heute noch mit V15? ---> alles 2008

Gruß G. aus Ö.

Hallo,

bei verschiedenen Threads habe ich gesehen, dass echte Profis unter Euch sind, was Eigenbau/Maschinenbau betrifft. An Euch habe ich eine Frage. Beim Holz spalten, speziell bei stark faserigem Holz (Hainbuche, manchmal Eiche, Nadelholz) muss ich den spalter immer bis ganz unten fahren um das Holz auseinander zu bekommen. Das nervt mich an. Viel eleganter müsste das ja gehen, wenn der Spaltkeil nach dem eintauchen in den Stamm nicht mehr nach unger gehen würde, sondern sich seitlich spreizen würde. Dies könnte man hydraulich oder mechanisch lösen.

Hat irgend jemand dies schon mal versucht, bzw hat Erfahrungen damit? Was denkt Ihr? Könnte dies funktioniern?

Danke für die Hilfe.

Gruß
holz-rudi
