Traktormeter / Multifunktionsanzeige

von **Hobby Holzhauer** » Fr Dez 28, 2007 20:58

Hallo,

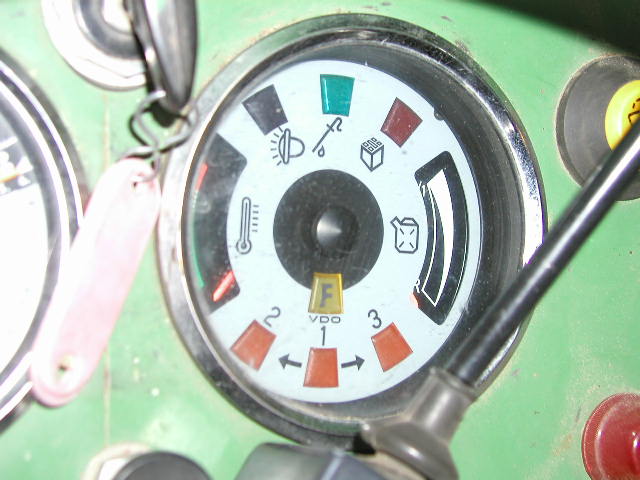

was hat den auf dem Traktormeter bzw. Multifunktionsanzeige das gelbe "F" in der Mitte für eine Funktion? Ich habe in meiner Betriebsanleitung keine Erklärung dafür gefunden. Vielleicht weiß es ja einer von Euch? Was das bedeutet bzw. was das anzeigen soll?

von **jak** » Fr Dez 28, 2007 23:12

Hallo,

bin mir nicht sicher, aber es könnte der „Wächter“ für den Luftfilter sein.

Gruß Jak

von **ferguson-power** » Sa Dez 29, 2007 0:07

Ich kenne diese Kontrollleuchte von unserem Favorit 4 und 12 S . Diese Schlepper haben keine Tankuhr. Dafür die Kontrollleuchte aber ohne F . Diese leuchtet auf wenn der Dieseltank ungefähr leer ist (Reserve) . Ich könnte mir vorstellen das es bei deinem Fendt genau so ist . Das F steht dann für "Fuel" = Kraftstoff .

von **Hobby Holzhauer** » Sa Dez 29, 2007 1:04

ferguson-power hat geschrieben:Ich kenne diese Kontrollleuchte von unserem Favorit 4 und 12 S . Diese Schlepper haben keine Tankuhr. Dafür die Kontrollleuchte aber ohne F . Diese leuchtet auf wenn der Dieseltank ungefähr leer ist (Reserve) . Ich könnte mir vorstellen das es bei deinem Fendt genau so ist . Das F steht dann für "Fuel" = Kraftstoff .

Hallo,
nein es war noch nie ein anderer Buchstabe als F im Display angezeigt und da kann der Tank noch so leer sein.
Aber zum anderen ist für den Tank ja eigens eine Anzeige rechts daneben?

von **Buddy** » Sa Dez 29, 2007 1:42

Das abgebildete Symbol ist der Ölpeilstab.
Ich denke mal das damit der Öldruck im Motor überwacht wird. bzw ein anderer Öldruck. Oder das Kühlwasser, falls er keinen luftgekühlten hat...

Website · von **Honk81** » Sa Dez 29, 2007 2:25

jak hat geschrieben:Hallo,

bin mir nicht sicher, aber es könnte der „Wächter“ für den Luftfilter sein.

Gruß Jak

Könnte nicht nur, is auch so. Hab bei unserem ausversehen mal die beiden Kontakte am Luftfilter kurzgeschlossen, da leuchtete das Ding dann auf.

@ Buddy:
er meint das F direkt über der Blinkeranzeige 1, nicht den Peilstab ganz oben (der auch wie ein f aussieht). :wink:

von **Jutta** » Sa Dez 29, 2007 2:50

Würde auch eher auf den Ölmessstab tippen.

von **ostfriese** » Sa Dez 29, 2007 7:43

der öl meß stab ist das sogennate F das kann man doch klar sehen das das der peilstab ist mit dem öltropfen drunter .und eine tank anzeige sieht man dort auch die grosse anzeige mit dem kanisteraufdruck . das was er meint könnte auch die batterielade kontroll leuchte sein. am besten einen fach mann fragen :wink:

von **ihcmonster** » Sa Dez 29, 2007 8:05

ist auf jeden Fall die Anzeige für den Luftfilter. In meiner Bedienungsanleitung vom IHC 533 steht es so auch drin. Der Traktormeter ist bei mir genauso aufgegliedert. Gruß ihcmonster

von **Perfekt 400** » Sa Dez 29, 2007 8:19

So ein durcheinander
Der Kollege meinte das wirkliche F über dem VDO aufdruck.
Nachdem die Elemente oben und rechts/links von der Anzeige klar sind wird wohl eher das Kühlsystem oder der Luftfilter gemeind sein.
Wenn du es wirklich wissen willst bleibt dir nichts anderes als die Kontakte einmal Kurzzuschließen und die Funktionalität zu prüfen.

von **186/21/12306** » Sa Dez 29, 2007 10:05

Das F in der Anzeige steht für Feststellbremse.(Handbremse)Die lampe müsste bei angezogender Handbremse leuchten.

von **lagavulin** » Sa Dez 29, 2007 10:27

Jetzt sind fasst alle Möglichkeiten angesprochen.
Was für ein Schlepper ist es den Hobby Holzbauer?

von **186/21/12306** » Sa Dez 29, 2007 10:45

Fendt 100er Serie!

von **Buddy** » Sa Dez 29, 2007 12:09

ALso wenn man das Bild Groß macht kommt da tatsächlich noch ein großen F zum vorschein. Dann lag ich wohl daneben.

von **HL1937** » Sa Dez 29, 2007 12:54

Was wird hier eigentlich für ein Scheiß dahergeredet? :evil:

Wenn Ihr Euch schon nicht auskennt, dann labert wenigstens keinen Mist daher. :!:

Feststellbremse, Ladekontrolle, Ölmeßstab........was denn noch alles? Weihnachtsmann? Christkind?
Also, dieses Symbol F was hier nachgefragt wird ist definitiv die Unterdruckkontrollampe. Beim Aufleuchten der Unterdruckkontrollampe F im Kombiinstrument erhält der Motor zuwenig Ansaugluft. Es ist unverzüglich die Luftfilter-Patrone zu reinigen bzw. auszutauschen.
