Hallo Fred

rob von Robert s Anfangsbuchstabe Nachname 97 war meine Startnummer auf dem Motorrad Mit diesem Kürzel hab ich meine Reifen gekennzeichnet schon hatte ich den Namen und das bis heute weg

Ich würde den Mittig auf die Verbindung zwischen den Schenkeln setzen. Auf den Schenkeln selbst also Außenkante denk ich mal neigt der eher zum verkanten.

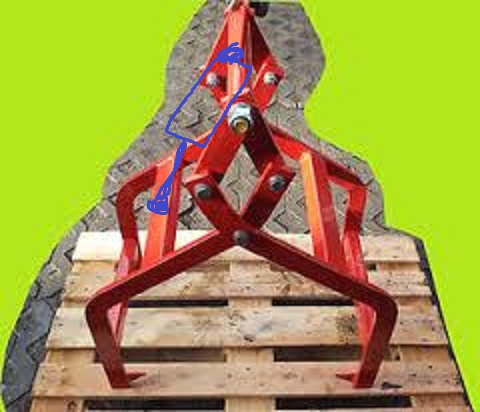

Hab Dir wieder eine CAD Zeichnung mit Paint angehängt-

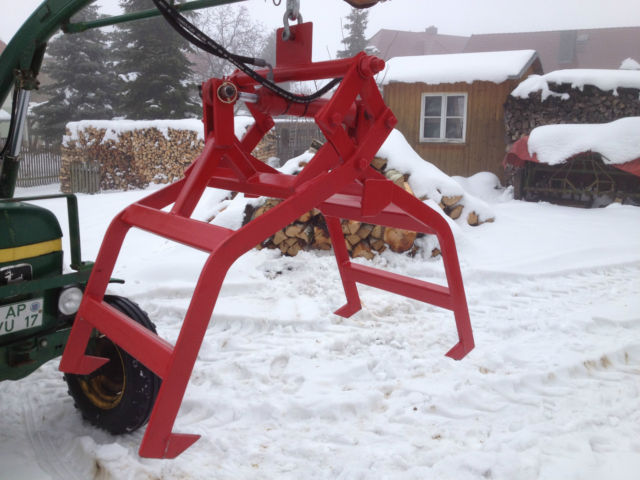

Hab noch ein Bild in google gefunden, wäre wenn der Platz vorhanden ist auch eine Alternative

Danke nochmals Robert für die Bilder und Tipps!
Habe nun einen Versuch gemacht, wo ich auch mittig zwischen den Stegen den Hydraulikzylinder angebracht habe - ALLERDINGS auf der 2. Achse - wie auf deiner 1. Skizze vom 16. September.
Habe die 2 Einzelschrauben durch eine durchgehende ersetzt. Die Hebelwirkung wäre ganz oben wo der Lasthaken angebracht ist besser aber das Ende der Kolbenstange stört beim Lasthaken.
Nun muß ich noch für die eine durchgehende M16x200 Schraube in der 2. Etage eine höhere Festigkeit kaufen(Orginal ist 8., 12.9 oder 16.2 wären dem Druck der Kolbenstange eher gewachsen.

L.G.
Fred

Hallo

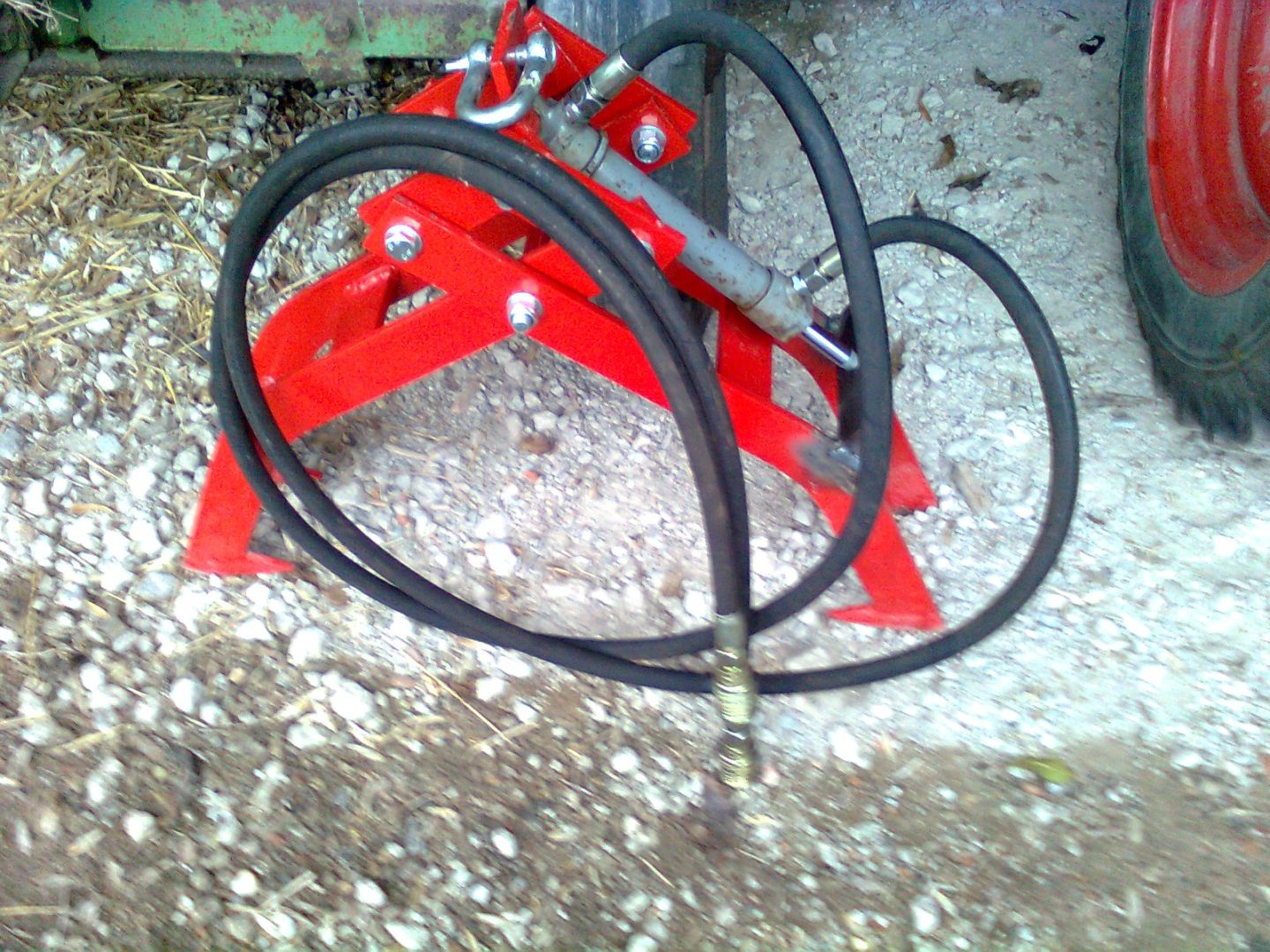

Schau mal in meine Bildergallerie, da ist ein Bild von meiner Holzzange mit eingebautem DW Zylinder.
Die Zange funktioniert super.

MfG Nico

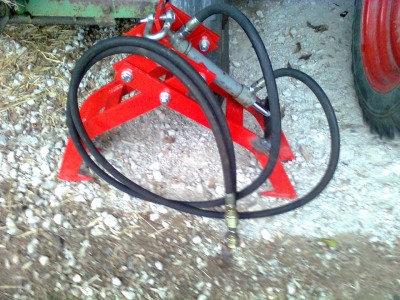

So.. Hab das Bild mal rausgesucht.

MfG

und ich will mich für den thread bedanken weil wenn eh schon so viele die mechanischen Zangen umgebaut haben dann kauf ich dann jetzt gleich eine hydraulische Zange ..

dazu bitte eine Frage ... wenn ich einen dw Zylinder durch zuschrauben des einen Lochs zu einem ew Zylinder "umfunktionieren kann" .. würde das auch bei einer hydraulischen Zange gehen ??

lg raga

Hallo Raga,

die Zangen, um die es hier geht schließen automatisch, bedingt durch sie Schwerkraft.
Reine Hydraulische Zangen brauchen meist den Doppeltwirkenden Zylinder zum Öffnen und schließen.
Daher denke ich das das nicht funktionieren wird, bzw auf die Zange ankommt.

@ Fred

Das ist auch bei dem doppeltwirkendem Zylinder so, du kannst dann ja zusätzlich zum Öffnen, die Zange auch schließen. Aber solange das Holz die Zange durch die Last geschlossen hält, bekommst du die nicht auf, oder nur schwer, jenachdem wie groß und schwer das Holz ist.

Hallo Nico!
Wie weit öffnet sich die Zange bei deiner Konstruktion ?(DW Zylinder oben im Schrauben der Aufhängelasche eingehängt)
Wie weit schließt sie sich?
Hast du am Anfang auch überlegt den oberen Befestigungspunkt für die Kolbenstange ein Loch tiefer zu montieren, muss man natürlich einen durchgehenden Schrauben bzw. Bolzen statt der 2 einzelnen Schrauben einfügen.
Wie macht man das am Besten wenn man die Zange anhebt mit einem DW Zylinder:
Ich schließe den Zylinder hydraulisch und hebe dann die Zange mit dem Frontlader an, durch das Anheben will aber die Zange eventuell noch mehr schließen, dem steht aber der Druck des Hydraulikzylinders entgegen oder sollte man beim Heben den Steuergerätehebel nochmals leicht betätigen?

L.G.
Fred

Hallo Fred,

ich hatte ein Kreuzhebelventil bei mir verbaut, welches zwei funktionen gleichzeitig ausführen konnte.
So konnte ich beim anheben die Zange schließen.

Hallo Markus, wie sieht so ein Kreuzhebelventil aus und was kostet das?
L.G.
Fred

Hallo Fred,

das sieht so aushttp://www.ebay.de/itm/Hydraulikventil-Ventil-2-fach-1-x-DW-1-x-EW-Kreuzhebel-Joystick-/151106936435
Weiß jetzt nicht ob dieses hier auch zwei funktionen gleichzeitig macht. Hatte meins direkt in den Hydraulikkreislauf eingebunden.

Danke Markus, ist mir doch zu kostspielig, denn dann wäre ich schon beim Preis einer "echten" vollhydraulischen Zange.

Schönen, bei uns in Oberösterreich stark verregneten, Tag noch.

L.G.
Fred

manas hat geschrieben:Hast du am Anfang auch überlegt den oberen Befestigungspunkt für die Kolbenstange ein Loch tiefer zu montieren, muss man natürlich einen durchgehenden Schrauben bzw. Bolzen statt der 2 einzelnen Schrauben einfügen.
L.G.
Fred

Würde ich nicht machen, ich denke das es Dir diese Schraube relativ schnell verbiegt. Ich würde da schon feste Befestigungspunkte anschweißen.

Guten Morgen Robert!
Kann sein, dass sich die Schraube verbiegt aber mich würde interessieren was du zu diesem Anlenkpunkt (Schrauben in der 2. Etage der Schere)für die Kobenstange sagst, würde der Hebel besser oder schlechter funktionieren als der oberste Punkt (Schraube direkt bei Aufhänglasche).

L.G.
Fred

@Nico - kannst du zu deinen Öffnungsweiten schon was sagen?

L.G.
Fred

Hallo

Die Öffnungs bzw. Schließweite der Zange ist genauso wie ohne den Zylinder , ohne Einschränkungen.

Mfg

Hallo Nico!
Was hast du da für einen Zylinder verwendet 40/25/150 Kolbenaußendurchmesser/Kolbenstange/Hublänge in mm - oder eine anderes Maß?

L.G.
Fred
